Prihranite do 30 % pri stroških energije z uporabo kontaktov SG-ready toplotnih črpalk Stiebel Eltron prek prehoda Reduxi, kar omogoča dinamično krmiljenje za uskladitev z nihajočimi cenami energije.
1. Zahtevane komponente za povezavo krmilnika Reduxi s toplotno črpalko Stiebel Eltron.
Za vzpostavitev povezave med krmilnikom Reduxi in toplotno črpalko Stiebel Eltron sta potrebni dve komponenti:
- Krmilnik Reduxi
- Naprava Reduxi Gateway s 3x (30:1A) tokovnimi senzorji (TS)
Napravo Reduxi Gateway je treba najprej dodati (povezati) s krmilnikom Reduxi za nadzor/zagon načinov delovanja toplotne črpalke. Povezavo je mogoče vzpostaviti brezžično (WLAN) ali žično prek UTP kabla (LAN). Več o povezavi najdete na povezavi Gateway-krmilnik. Naprava Reduxi Gateway vključuje tudi 3x (30:1A) tokovne senzorje (transformator), ki se uporabljajo za merjenje električnega toka (tj. moči) za vsako fazo toplotne črpalke. Poleg tega se uporabljata dva relejska izhoda za generiranje signalov za SG-ready kontakte, ki vplivajo na načine delovanja toplotne črpalke.
2. Povezovanje krmilnika Reduxi in naprave Gateway z lokalnim omrežjem
Spodaj je prikazana simbolična slika celotne povezave od krmilnika Reduxi do toplotne črpalke:
Za dodatne informacije o tem, kako povezati napravo Reduxi Gateway, sledite povezavi: Kako konfigurirati Reduxi Gateway.
3. Povezava releja naprave Reduxi GW s kontakti SG-ready toplotne črpalke
Za fizično povezavo relejev naprave Reduxi Gateway s kontakti SG-ready na toplotni črpalki je ključno določiti natančne lokacije kontaktov SG-ready na vezju toplotne črpalke. Spodnja slika prikazuje lokacije kontaktov SG-ready na vezju toplotne črpalke Stiebel Eltron. Druga slika prikazuje povezave relejev s kontakti SG-ready.

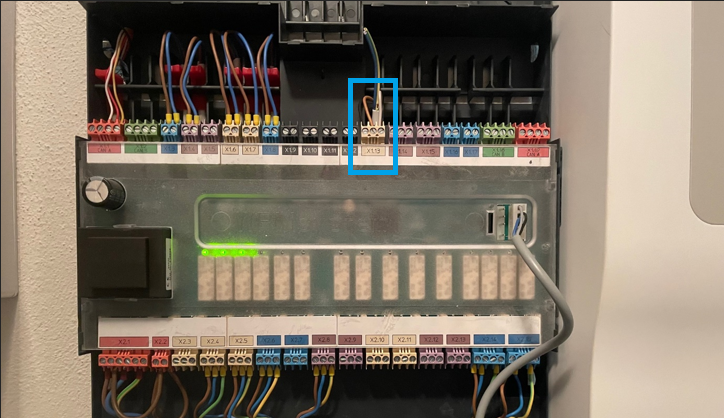

Kontakti SG-ready na vezju TČ (priključek X1.13):

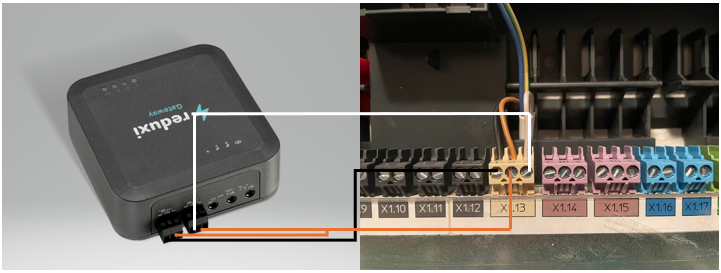

Povezava naprave Reduxi GW s kontakti SG-ready na TČ:
NO kontakt prvega releja naprave Reduxi GW --> Prvi kontakt na priključku X1.13; Črna žica
COM kontakt obeh relejev naprave Reduxi GW --> Drugi kontakt na priključku X1.13; Rjava žica
NO kontakt drugega releja naprave Reduxi GW --> Tretji kontakt na priključku X1.13; Bela žica
Povezava:
Prosimo, upoštevajte: Naprava Reduxi Gateway omogoča uporabo relejskih izhodov kot trajno zaprtih " Normalno zaprti - NC " ali odprtih " Normalno odprti - NO ", medtem ko se v primeru toplotne črpalke Stiebel Eltron uporabljajo NO kontakti.
4. Naprava Reduxi Gateway kot merilnik s tokovnimi senzorji
Tokovne senzorje (TS), vključene v komplet Reduxi Gateway, je treba priključiti na tri vhode, po enega za vsako fazo, kot je prikazano na spodnji sliki.
Tokovni senzor pokriva posamezno fazno žico (L1, L2, L3) toplotne črpalke, slika spodaj:
5. Dodajanje toplotne črpalke kot nove naprave v Reduxi konfiguratorju
Če želite dodati novo toplotno črpalko kot napravo ali urediti obstoječo, sledite spodnjim korakom, podrobno opisanim v posameznih točkah.
5.1 Dodajanje naprave
Prijavite se lokalno v aplikacijo Reduxi konfiguratorja na krmilniku in pritisnite gumb Dodaj napravo.
5.2 Izberite napravo, ki jo želite dodati
V prvem koraku (osnovne nastavitve) izberite osnovne parametre naprave, ki jo želite dodati:
- Tip naprave: toplotna črpalka,
- Tip: Reduxi merilnik
- Ime: Navedite ime naprave.
5.3 Komunikacijski kanal
Prvi del nastavitve komunikacijskega kanala je namenjen povezovanju med napravo Reduxi Gateway in krmilnikom Reduxi. Izpolnite polja, kot je prikazano na spodnji sliki (samodejno napolnjeno).
Drugi del komunikacijskega kanala je namenjen nastavitvam tokovnih senzorjev naprave Reduxi Gateway, kjer izberemo "Samodejno zaznavanje iz prehoda" za vse tokovne senzorje.
Tretji del komunikacijskega kanala je namenjen definiranju signalov iz relejev naprave Reduxi GW.
Logika kombinacije signalov SG-ready:

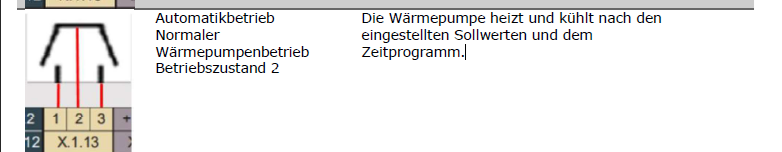

Način ON (normalno delovanje), oba releja sta odprta (NO):

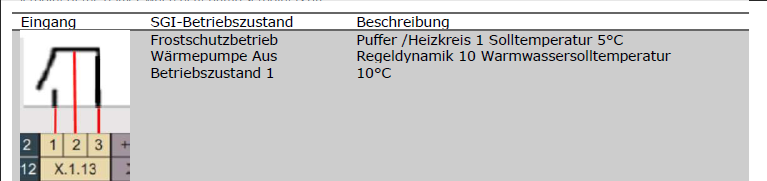

Način OFF (nedelujoče delovanje), prvi rele je odprt (NO), drugi pa zaprt (NC):

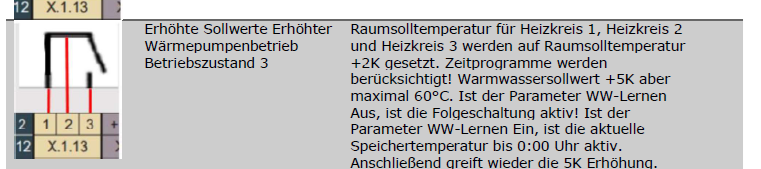

Način ECO (delovanje z rahlo povečano močjo), prvi rele je zaprt (NC), drugi pa odprt (NO):
Način BOOST (delovanje s povečano močjo), oba releja sta zaprta (NC):
Tabela za načine delovanja,
opomba: NO pomeni normalno odprto :
| ON | OFF | ECO | OFF |
| Rele 1 = NO | Rele 1 = NO | Rele 1 = NO | Rele 1 = NC |
| Rele 2 = NO | Rele 2 = NC | Rele 2 = NC | Rele 2 = NC |
Celotna konfiguracija relejskih signalov v konfiguraciji Reduxi:
5.5 Preizkus komunikacije
Preizkus komunikacije se izvede s pomočjo gumba "Preizkus komunikacije", ki se nahaja na spodnji desni strani po vseh parametrih komunikacijskega kanala.
Preizkus komunikacije lahko vrne dva odgovora:
1. Komunikacija deluje pravilno, slika spodaj:
2. Komunikacija ne deluje pravilno, slika spodaj:
5.6 Napredne nastavitve
Napredna nastavitev je poljubna in odvisna od specifičnih potreb lokacije, kjer je nameščen krmilnik Reduxi. Po končanih vseh naprednih nastavitvah pritisnite gumb "Končano" na spodnji desni strani.
5.7 Zadnje meritve
Po uspešni vzpostavitvi komunikacije z novo dodano napravo lahko njene vrednosti preverite pod Naprave/Stiebel Eltron TČ v Reduxi konfiguratorju kot dodaten preizkus.
Za napredno krmiljenje toplotne črpalke napravo integrirajte v strategijo sistema Reduxi. Pod Naprave/Stiebel Eltron TČ v Reduxi konfiguratorju, mora biti vrsta krmiljenja nastavljena na AUTO, tako da bodo ukazi strategije vplivali na TČ.
Za doseganje maksimalne fleksibilnosti in zmanjšanja stroškov energije glede na dinamično ceno in dinamične tarife, sledite navodilom za določanje strategije na tej povezavi: Strategije za krmilnik Reduxi.
Po uspešnem dodajanju naprave in preverjanju vrednosti lahko napravo pregledujete in upravljate tudi prek aplikacije Reduxi.
