Kako toplotno črpalko Daikin Altherma 3 povežete z napravo Reduxi Gateway
Prihranite do 30 % stroškov energije: kontakte SG-ready svoje toplotne črpalke Daikin Altherma 3 upravljajte prek naprave Reduxi Gateway in jo prilagodite nihajočim cenam energije.
Besedilni opis te slike

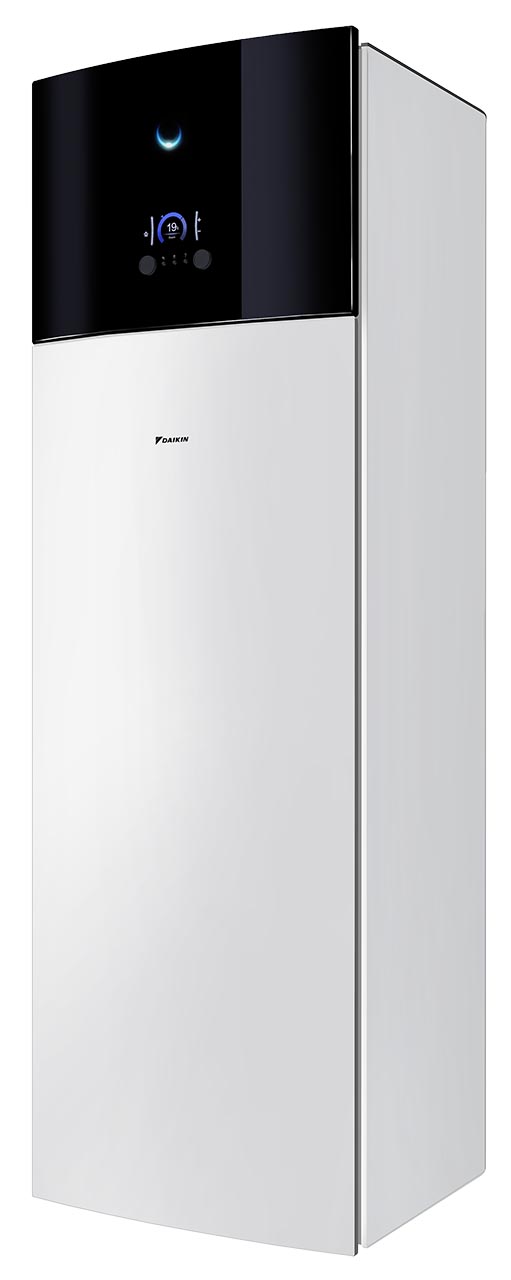

Fotografija visoke bele talne toplotne črpalke na belem ozadju, gledane od spredaj levo pod kotom. Zgoraj je sijoča črna sprednja plošča z majhnim okroglim zaslonom s številom 19 znotraj modrega obroča, modro lunino lučjo nad njim in dvema okroglima gumboma z majhnima indikatorskima pikama pod zaslonom. Pod črno ploščo je sprednja stran enostavno svetlo siva in bela. Logotip Daikin je natisnjen blizu spodnjega roba črnega dela plošče. Stranska plošča je svetlo siva. Drugih besedil ali oznak ni videti. Obstoječi podnapis jo poimenuje Daikin Altherma 3 H MT F (ETVZ12E6V).
1 Priprava povezave
1.1 Tehnična dokumentacija
Dokumentacija toplotne črpalke Daikin Altherma 3 je na strani izdelka Daikin: https://www.daikin.co.uk/en_gb/products/product.html/ETVZ12E6V.html
- Daikin Altherma 3 H MT F (ETVZ12E6V): stran izdelka – informacije o izdelku in prenosi dokumentov
- Navodila za namestitev (angleščina, PDF) – za ETVZ12E6V in ETVZ12E9W
- Referenčni priročnik za monterja (angleščina, PDF) – ožičenje in nastavitve enote
1.2 Potrebne komponente
Reduxi Controller s toplotno črpalko Daikin Altherma 3 povezujeta dve komponenti Reduxi:
- Reduxi Controller
- Naprava Reduxi Gateway s 3 tokovnimi senzorji (30:1A) (CT)
- Kabel UTP, samo za žično povezavo (LAN) naprave Gateway
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
Najprej dodajte napravo Reduxi Gateway v Reduxi Controller. Gateway nato upravlja načine delovanja toplotne črpalke. Povezava je brezžična (WLAN) ali žična prek kabla UTP (LAN). Več o tem: Povezava med Gatewayem in krmilnikom.
Gateway s 3 tokovnimi senzorji (30:1A) meri tok vsake faze toplotne črpalke. Njegova dva relejna izhoda pošiljata signale na stike SG-ready in nastavita način delovanja toplotne črpalke.
2 Povežite Reduxi Gateway in toplotno črpalko
2.1 Pregled povezave
Slika prikazuje celotno povezavo od krmilnika Reduxi Controller do toplotne črpalke.
Besedilni opis te slike
Diagram povezave med krmilnikom Reduxi Controller in toplotno črpalko. Komponente: Controller (temna škatla Reduxi z zelenim zaslonom in vrati Ethernet na sprednji strani); ikona usmerjevalnika s simbolom Wi-Fi; Heat pump (zunanja enota z ventilatorjem in značko SG Ready na levi); Gateway (škatla Reduxi Gateway s tremi modrimi tokovnimi senzorji). Turkizne črte: od Controller do usmerjevalnika z oznako "Ethernet (Modbus TCP)"; od usmerjevalnika do Gateway z oznako "Ethernet (Modbus TCP)" in opombo "Wireless or wired" pod usmerjevalnikom; od Gateway do kontaktov SG Ready toplotne črpalke (črta od Gateway navzgor do značke SG Ready); navpična črta od Gateway do toplotne črpalke z oznako "L1, L2, L3"; črta od tokovnih senzorjev do turkizne škatle "Heat pump power supply".
Več informacij o povezavi naprave Reduxi Gateway je v navodilih Kako konfigurirati Reduxi Gateway.
2.2 Povezava relejev naprave Gateway s kontakti SG-ready
Najprej poiščite kontakte SG-ready na tiskanem vezju toplotne črpalke. Slika prikazuje njihovo lego na tiskanem vezju Daikin Altherma 3.
Kontakti SG-ready so na priključku X5M, kontakti 5, 6 in 9, 10.
Besedilni opis te slike
Diagram toplotne črpalke s podrobnostjo ožičenja, črno-bela linijska risba z enim modrim poudarkom. Zgoraj: črtkan okvir z oznako Q4L, ki vsebuje simbol releja s kontaktoma 13 in 14, s kablom, ki poteka od njega navzdol v enoto. Plošča A: pogled na odprto notranjost toplotne črpalke s cevmi in komponentami; kabel iz releja vstopa v enoto skozi kabelsko uvodnico spodaj. Plošča B: povečava tiskanega vezja s kablom, ki prihaja iz uvodnice do sponkovne letve z oznako X5M; kabel se konča na kontaktih 13 in 14 sponke X5M, ki sta znotraj modrega pravokotnika. Majhna ikona nad vstopom kabla prikazuje roko, ki obrača ali priključuje vodnik. Levo: majhna risba škatle z oznakama A in B, ki kažeta na zgornji in spodnji del enote.
Releje naprave Reduxi Gateway povežite s kontakti SG-ready toplotne črpalke:
| Kontakt releja na napravi Reduxi Gateway | Kontakt toplotne črpalke na X5M | Barva vodnika |
|---|---|---|
| Rele 1, kontakt NO | Kontakt 6 | Modra |
| Rele 1, kontakt COM | Kontakt 5 | Rjava |
| Rele 2, kontakt NO | Kontakt 10 | Črna |
| Rele 2, kontakt COM | Kontakt 9 | Zelena |
Besedilni opis te slike
Shema ožičenja, ki združuje fotografijo temne kvadratne naprave Reduxi Gateway (logotip reduxi in beseda Gateway na vrhu) z risbo sponkovne letve z oznako X5M. Sponkovna letev prikazuje sponke 3, 4, 5, 6, 9, 10, 13, 14. Sponki 3 in 4 povezuje simbol stikala z oznako S4S. Sponki 5 in 6 povezuje simbol stikala z oznako S11S, označen s črno obkroženo številko 2. Sponki 9 in 10 povezuje simbol stikala z oznako S10S, označen s črno obkroženo številko 1. Sponki 13 in 14 sta skupaj obdani z oklepajem s črko a. Štirje vodniki potekajo od črnega vtičnega priključka na sprednji strani naprave Gateway: oranžen in moder vodnik gresta na sponki 5 in 6 (stikalo 2), zelen in črn vodnik gresta na sponki 9 in 10 (stikalo 1).
Besedilni opis te slike
Diagram na beli podlagi z naslovom "A normally closed (NC) contact/switch". Zgornji del, naslov "Normal state": stikalo z ročico, ki leži na desnem krogu, zato je tokokrog sklenjen. Spodnji del, naslov "When activated or pressed": ročica je dvignjena, med dvema krogoma je razklenjeno, zato je vod prekinjen.
Besedilni opis te slike
Diagram na beli podlagi z naslovom "A normally open (NO) contact/switch". Zgornji del, naslov "Normal state": stikalo z dvignjeno ročico, med dvema krogoma je razklenjeno, zato je vod prekinjen. Spodnji del, naslov "When activated or pressed": ročica leži na desnem krogu, zato je tokokrog sklenjen (na dnu slike delno odrezano).
2.3 Priključite tokovne senzorje
Tokovni senzorji merijo tok toplotne črpalke. Zagotavljajo porabo moči toplotne črpalke v realnem času. Napetost prihaja iz Reduxi Controllerja. Če ni na voljo, se uporabi privzeta napetost 230 V.
Tokovne senzorje (CT) iz kompleta Reduxi Gateway povežite na tri vhode, po enega za vsako fazo, kot prikazuje slika.
Besedilni opis te slike
Diagram (upodobljena slika izdelka) temno sive škatle Reduxi Gateway z oznako "reduxi GATEWAY" na vrhu. Na sprednji strani je sponkovni blok z natisnjenimi oznakami GND, PORT 1 (A, B), PORT 2 (A, B), 5V in tremi okroglimi vtičnicami z oznakami I1, I2, I3. Trije modri razcepljeni tokovni senzorji s črnimi kabli so priključeni na I1, I2 in I3; kabli v zankah visijo pred škatlo.
Vsak tokovni senzor objame eno fazno žico (L1, L2, L3) toplotne črpalke:
Besedilni opis te slike
Fotografija pogleda v odprto modro kovinsko omaro. Tri modre tokovne senzorje z deljenim jedrom so zloženi na levi, vsak je nameščen okoli prevodnika. Okoli njih je veliko kablov: bele, sive, modre, rumeno-zelene in črne žice, modri omrežni kabel, oranžen žični konektor na sredini in vrstna sponka spodaj desno. Spodaj levo so vidne talne ploščice. Nobenih besedil ali oznak ni mogoče prebrati.
3 Prijava v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
4 Dodajte toplotno črpalko v Reduxi
S temi koraki dodate novo toplotno črpalko ali uredite obstoječo.
4.1 Osnovne nastavitve
Lokalno se prijavite v Reduxi Configurator na krmilniku (glejte Točka 3) in pritisnite gumb Add device.
Besedilni opis te slike
Posnetek zaslona leve stranske vrstice Reduxi Configurator. Zgoraj: logotip reduxi z besedilom CONFIGURATOR. Strnjena razdelka: Devices (ikona plus) in Strategies (ikona plus). Pod njima dva gumba drug ob drugem: Add device (ikona plus, označen z modrim okvirjem) in Add strategy (ikona plus). Pod njima dva vnosa: Settings in Profile. Območje desno od stranske vrstice je prazno in belo.
V prvem koraku (osnovne nastavitve) izberite osnovne parametre naprave:
- Device type:
HVAC - Type:
Reduxi Meter - Name: ime po vaši izbiri, na primer Daikin Altherma 3 HP
Besedilni opis te slike
Posnetek zaslona čarovnika za dodajanje naprave v Reduxi Configurator, 1. korak od 3. Vrstica napredka s tremi koraki: 1 Basic settings (aktiven, črn krog), 2 Communication channel (siv), 3 Advanced settings (siv). Naslov: Basic settings. Polja: Device type * : prazen spustni meni; Type * : prazen spustni meni; Name * : prazno besedilno polje. Gumba: Back (spodaj levo), Next (spodaj desno, temen).
Ko vnesete vse podatke, pritisnite Next.
4.2 Nastavitve komunikacije
Komunikacijski kanal ima tri dele.
1. del: povezava med Reduxi Gatewayem in Reduxi Controllerjem. Polja izpolnite, kot prikazuje slika. Izpolnijo se samodejno.
Besedilni opis te slike
Posnetek zaslona čarovnika za dodajanje naprave v Reduxi Configurator, korak komunikacije, zgoraj delno odrezan (zavihki korakov so odrezani). Naslov: Communication channel and device configuration. Polja: Connection *: TCP-IP; IP *: gateway.local; Port *: 502; Modbus unit ID *: 1. Slika je odrezana pod poljem Modbus unit ID.
2. del: tokovni senzorji Reduxi Gatewaya. Pri vseh tokovnih senzorjih izberite Auto detect from gateway.
Besedilni opis te slike
Posnetek zaslona treh vnosnih vrstic obrazca komunikacijskega kanala v Reduxi Configurator; vsaka je spustni seznam z majhnim sivim opisom pod njim. Vrstica 1: oznaka CT- L1, izbrana vrednost Auto detect from gateway, opis Current transformer. Vrstica 2: oznaka CT- L2, izbrana vrednost Auto detect from gateway, opis Current transformer. Vrstica 3: oznaka CT- L3, izbrana vrednost Auto detect from gateway, opis Current transformer.
Del 3: signali relejev naprave Gateway. Stanja relejev določajo način SG-ready toplotne črpalke:
Besedilni opis te slike
Tabela z naslovom Smart Grid contact z dvema stolpcema, označenima s črnima krožnima številkama 1 in 2, ter stolpcem Smart Grid operation mode. Vrstice (kontakt 1, kontakt 2, način): 0, 0, Free running; 0, 1, Forced off; 1, 0, Recommended on; 1, 1, Forced on.
| Mode | Rele 1 | Rele 2 |
|---|---|---|
| ON (prosto delovanje) | Razklenjen (NO) | Razklenjen (NO) |
| OFF (prisilni izklop) | Razklenjen (NO) | Sklenjen (NC) |
| ECO (priporočen vklop) | Sklenjen (NC) | Razklenjen (NO) |
| BOOST (prisilni vklop) | Sklenjen (NC) | Sklenjen (NC) |
Dokončajte konfiguracijo signalov relejev v Reduxi Configuratorju:
Besedilni opis te slike
Posnetek zaslona nastavitev signalov relejev v Reduxi Configurator: osem spustnih polj, vsako s sivim podnapisom. Off - relay 1: Off (podnapis: Setpoint of the relay 1 when heat pump setpoint is off). Off - relay 2: On (podnapis: Setpoint of the relay 2 when heat pump setpoint is off). ECO - relay 1: Off (podnapis: Setpoint of the relay 1 when heat pump setpoint is ECO). ECO - relay 2: Off (podnapis: Setpoint of the relay 2 when heat pump setpoint is ECO). ON - relay 1: On (podnapis: Setpoint of the relay 1 when heat pump setpoint is ON). ON - relay 2: Off (podnapis: Setpoint of the relay 2 when heat pump setpoint is ON). BOOST - relay 1: On (podnapis: Setpoint of the relay 1 when heat pump setpoint is BOOST). BOOST - relay 2: On (podnapis: Setpoint of the relay 2 when heat pump setpoint is BOOST).
4.3 Preizkus komunikacije
Kliknite Test communication spodaj desno, pod komunikacijskimi parametri. Naprava se prebere enkrat in nič se ne shrani.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice gumbov obrazca v Reduxi Configurator. Levo: gumb Back. Desno: gumb "Test communication", označen z modrim okvirjem, in temen gumb Next desno od njega.
Test vrne enega od dveh rezultatov:
Besedilni opis te slike
Posnetek zaslona pogovornega okna v slovenščini z naslovom "Test komunikacije" [preizkus komunikacije] z gumbom za zapiranje (x) zgoraj desno. Zeleno besedilo: "Successful readout from device". Vrednosti: Active power: 28392 W; Current L1: 45.329 A; Current L2: 45.329 A; Current L3: 45.329 A; Import active energy: 0 Wh; Relay 1 state: false; Relay 2 state: false; Voltage L1: 231.0 V; Voltage L2: 232.0 V; Voltage L3: 233.0 V; Additional parameter - POWER_ACTIVE_L1: 9423; Additional parameter - POWER_ACTIVE_L2: 9464; Additional parameter - POWER_ACTIVE_L3: 9505. Gumb spodaj desno: "Zapri" [zapri].
Besedilni opis te slike
Posnetek zaslona pogovornega okna z naslovom Test communication (zapiranje z x zgoraj desno). Prvi okvir: Unable to communicate with device. Drugi okvir (rdeče besedilo): Unable to communicate with 192.168.1.206 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 192.168.1.206 (192.168.1.206) 56(84) bytes of data. --- 192.168.1.206 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1062ms. Temen gumb spodaj desno: Close.
4.4 Napredne nastavitve
Napredne nastavitve so neobvezne. Odvisne so od lokacije, kjer je nameščen Reduxi Controller.
Besedilni opis te slike
Posnetek zaslona čarovnika za dodajanje naprave v Reduxi Configurator, 3. korak od 3 (Advanced settings). Vrstica napredka s tremi črnimi krogi 1 Basic settings, 2 Communication channel, 3 Advanced settings (aktiven). Naslov: Advanced settings. Osem vprašanj da/ne, vsako s stikalom, ki je izklopljeno, in majhnim namigom o privzeti vrednosti na desni: Do you want to set data-saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 1000 ms); Do you want to set power generation limits and capabilities?; Do you want to set power consumption limits and capabilities?; Do you want to limit communication with the device to read-only? (Default: No); Do you want to invert direction for energy import and export? (Default: No); Do you want to exclude device from summary? (zadnje vprašanje, majhno besedilo; Default: No). Spodnja vrstica treh spustnih menijev: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Gumba: Back (levo) in temen gumb desno (oznaka je majhna, piše Done).
Po zadnji nastavitvi spodaj desno pritisnite Done. Napravo ustvari samo Done.
5 Preverite meritve
5.1 Zadnje meritve
Ko je komunikacija vzpostavljena, v Reduxi Configurator pod Devices – Daikin Altherma 3 HP preverite vrednosti kot dodaten test.
Besedilni opis te slike
Posnetek zaslona strani naprave Reduxi za toplotno črpalko, zavihek Last measurements (zavihki: Last measurements, Analysis, Archive; zgoraj desno spustni seznam in ikona za osvežitev). Zgornje ploščice: "Control type" z gumboma Auto (temen) in Manual (poudarjen turkizno, izbran); druga ploščica z vrsto štirih majhnih gumbov, eden je poudarjen turkizno (majhna oznaka: Off.). Kartica "Current": tri vrednosti 0.55, 0.57, 0.59 (oznake faz in enote so majhne). Kartica "Power": tri vrednosti 0.4, 0.0, 0.4. Kartica "Energy": ena vrednost 78.7. Kartica "Other": vrstice z vrednostmi OFF, MANUAL, OFF, OFF, ON. Kartica "Settings": vrednosti Voltage 246.00, 244.40, 246.30. Vsaka vrednost ima majhno časovno oznako.
5.2 Vklop upravljanja z Reduxi
Za napredno upravljanje toplotne črpalke napravo vključite v strategijo Reduxi. V Reduxi Configurator pod Devices – Daikin Altherma 3 HP nastavite control type na AUTO. Šele nato ukazi strategije vplivajo na toplotno črpalko.
Za največjo prilagodljivost in nižje stroške energije z dinamičnimi cenami in dinamičnimi tarifami določite strategijo, kot je opisano v Strategije za krmilnik Reduxi.
Ko napravo dodate in preverite vrednosti, jo lahko pregledujete in upravljate tudi v aplikaciji Reduxi.
✓ Povzetek
Priprava (točka 1): Odprite dokumentacijo Daikin. Pripravite Reduxi Controller in Reduxi Gateway s 3 tokovnimi senzorji.
Daikin Altherma 3 (točka 2): Releje naprave Gateway priključite na kontakte 5, 6 in 9, 10 priključka X5M. Tokovne senzorje namestite na faze L1, L2 in L3.
Dodajanje v Reduxi (točki 3–4): Prijavite se v spletni vmesnik Reduxi. Dodajte napravo s tipom Reduxi Meter, nastavite relejne signale in preizkusite komunikacijo.
Začetek delovanja (točka 5): Preverite zadnje meritve. Nastavite control type na AUTO in določite strategijo.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Toplotna črpalka ne spremeni načina delovanja | Preverite ožičenje do kontaktov 5, 6 (rele 1) in 9, 10 (rele 2) priključka X5M. Uporabite kontakte NO. Preverite, ali je control type nastavljen na AUTO (glejte točko 5.2). |
| Meritve moči manjkajo ali so napačne | Preverite, ali vsak tokovni senzor objema en fazni vodnik L1, L2 ali L3 (glejte točko 2.3). Preverite, ali je pri vseh tokovnih senzorjih izbrano Auto detect from gateway (glejte točko 4.2). |
| Gateway ni najden v nastavitvah komunikacije | Najprej dodajte Reduxi Gateway v Reduxi Controller, brezžično (WLAN) ali prek kabla UTP (LAN). Glejte članek Reduxi Gateway. |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
