Prihranite do 30% stroškov energije z uporabo SG-ready kontaktov Midea toplotnih črpalk preko prehoda Reduxi, kar omogoča dinamično krmiljenje za uskladitev z nihajočimi cenami energije.
1. Zahtevane komponente za priključitev krmilnika Reduxi na Midea toplotno črpalko.
Za vzpostavitev povezave med krmilnikom Reduxi in Midea toplotno črpalko sta potrebni dve komponenti:
- Krmilnik Reduxi
- Reduxi Gateway naprava s 3x (30:1A) tokovnimi senzorji (CTs)
Reduxi Gateway napravo je treba najprej dodati (povezati) s krmilnikom Reduxi za nadzor/zagon načinov delovanja toplotne črpalke. Povezavo je mogoče vzpostaviti brezžično (WLAN) ali žično prek UTP kabla (LAN). Več o povezavi najdete na povezavi Gateway s krmilnikom. Reduxi Gateway naprava vključuje tudi 3x (30:1A) tokovne senzorje (transformatorje), ki se uporabljajo za merjenje električnega toka (tj. moči) za vsako fazo toplotne črpalke. Poleg tega se dva relejska izhoda uporabljata za generiranje signalov za SG-ready kontakte, ki vplivajo na načine delovanja toplotne črpalke.
2. Povezava krmilnika Reduxi in naprave Gateway v lokalno omrežje
Simbolična slika celotne povezave od krmilnika Reduxi do toplotne črpalke je prikazana spodaj:
Za dodatne informacije o povezavi naprave Reduxi Gateway sledite povezavi: Kako konfigurirati Reduxi Gateway.
3. Povezava releja Reduxi GW naprave na SG-ready kontakte toplotne črpalke
Za fizično povezavo relejev naprave Reduxi Gateway na SG-ready kontakte na toplotni črpalki je bistvenega pomena določitev natančnih lokacij SG-ready kontaktov na vezju toplotne črpalke. Spodnja slika prikazuje lokacije SG-ready kontaktov na vezju Midea
toplotne črpalke. Druga slika prikazuje povezave od relejev do SG-ready kontaktov.

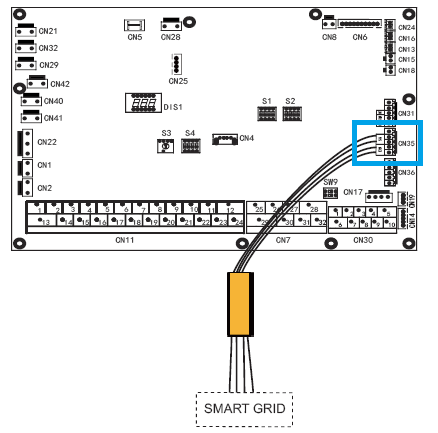

SG-ready kontakti na vezju toplotne črpalke CN35:

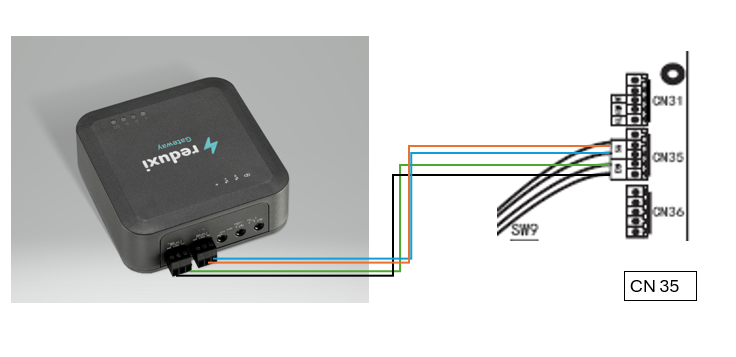

Povezava iz naprave Reduxi GW na SG-ready kontakte na toplotni črpalki:
NO kontakt prvega releja naprave Reduxi GW --> 1. kontakt na priključku CN35; črna žica
COM kontakt prvega releja naprave Reduxi GW --> 2. kontakt na priključku CN35; zelena žica
NC kontakt drugega releja naprave Reduxi GW --> 3. kontakt na priključku CN35; modra žica
COM kontakt drugega releja naprave Reduxi GW --> 4. kontakt na priključku CN35; rjava žica
Povezava:
Prosimo, upoštevajte: Reduxi Gateway naprava omogoča uporabo relejskih izhodov kot trajno zaprte " normalno zaprte - NC " ali odprte " normalno odprte - NO ", medtem ko se v primeru toplotne črpalke Stiebel Eltron uporabljajo NO kontakti.
4. Reduxi Gateway naprava kot števec s tokovnimi senzorji
Tokovni senzorji (CTs), vključeni v komplet Reduxi Gateway, morajo biti priključeni na tri vhode, po enega za vsako fazo, kot je prikazano na spodnji sliki.
Tokovni senzor objame posamezno fazno žico (L1, L2, L3) toplotne črpalke, slika spodaj:
5. Dodajanje toplotne črpalke kot nove naprave v konfiguratorju Reduxi
Za dodajanje nove toplotne črpalke kot naprave ali za urejanje obstoječe, sledite naslednjim korakom, podrobno opisanim v posameznih točkah spodaj.
5.1 Dodajanje naprave
Lokalno se prijavite v konfigurator Reduxi aplikacijo na krmilniku in pritisnite gumb Dodaj napravo.
5.2 Izberite napravo, ki jo želite dodati
V prvem koraku (osnovne nastavitve) izberite osnovne parametre naprave, ki jo želite dodati:
- Tip naprave: toplotna črpalka,
- Tip: Reduxi Merilnik
- Ime: Določite ime naprave.
5.3 Komunikacijski kanal
Prvi del nastavitve komunikacijskega kanala je namenjen povezovanju med napravo Reduxi Gateway in krmilnikom Reduxi. Izpolnite polja, kot je prikazano na spodnji sliki (samodejno izpolnjeno).
Drugi del komunikacijskega kanala je namenjen nastavitvam tokovnih senzorjev naprave Reduxi Gateway, kjer za vse tokovne senzorje izberemo "Samodejno zaznavanje iz prehoda".
Tretji del komunikacijskega kanala je namenjen definiciji signalov iz relejev naprave Reduxi GW.

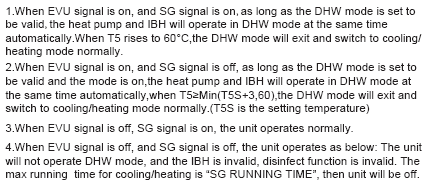

Logika definicije kombinacije SG-ready signalov:
Način VKLOP (Normalni način delovanja), prvi rele (EVU kontakt) je odprt (NO) in drugi (SG-ready) je zaprt (NC):
Način IZKLOP (Način delovanja IZKLOP), prvi rele (EVU kontakt) je odprt (NO) in drugi (SG-ready) je odprt (NO):
ECO način (ECO način delovanja), prvi rele (EVU kontakt) je zaprt (NC) in drugi (SG-ready) je odprt (NO):
BOOST način (ECO način delovanja), prvi rele (EVU kontakt) je zaprt (NC) in drugi (SG-ready) je zaprt (NC):
Tabela za načine delovanja:
opomba NO pomeni normalno odprto :
| VKLOP | IZKLOP | ECO | BOOST |
| Rele 1 = NO | Rele 1 = NO | Rele 1 = NC | Rele 1 = NC |
| Rele 2 = NC | Rele 2 = NO | Rele 2 = NO | Rele 2 = NC |

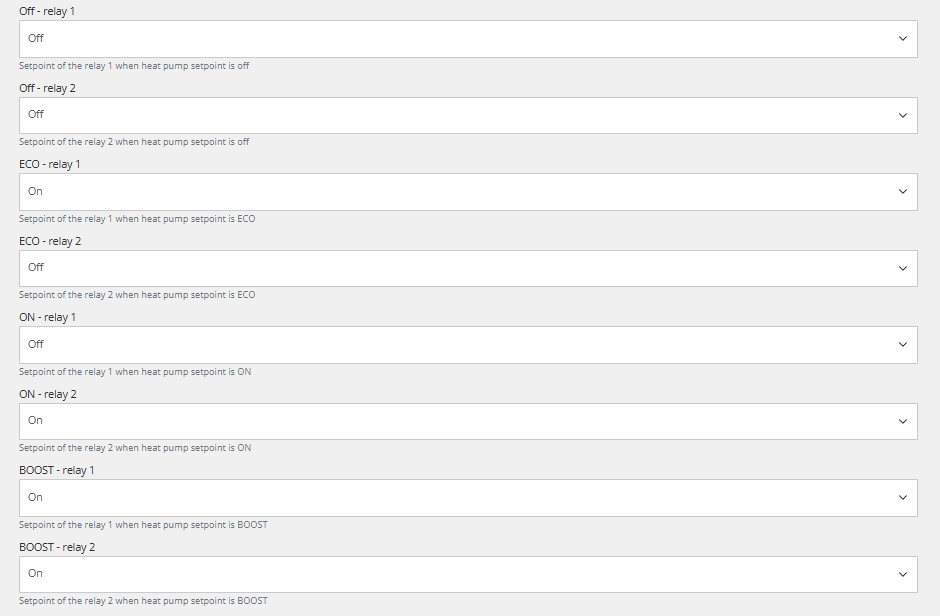

Popolna konfiguracija relejskih signalov v konfiguraciji Reduxi:
5.5 Test komunikacije
Test komunikacije se izvede s pomočjo gumba "Preizkusi komunikacijo", ki se nahaja na spodnji desni strani, za vsemi polji parametrov komunikacijskega kanala.
Test komunikacije lahko vrne dva odgovora:
1. Komunikacija deluje pravilno, slika spodaj:
2. Komunikacija ne deluje pravilno, slika spodaj:
5.6 Napredne nastavitve
Napredna nastavitev je poljubna in je odvisna od specifičnih potreb lokacije, kjer je krmilnik Reduxi nameščen. Po končanih vseh naprednih nastavitvah pritisnite gumb "Končano" na spodnji desni strani.
5.7 Zadnje meritve
Po uspešni vzpostavitvi komunikacije z novo dodano napravo lahko njene vrednosti preverite pod Naprave/Midea toplotna črpalka v konfiguratorju Reduxi kot dodaten test.
Za napredno krmiljenje toplotne črpalke integrirajte napravo v strategijo sistema Reduxi. Pod Naprave/Midea toplotna črpalka v konfiguratorju Reduxi, mora biti način krmiljenja nastavljen na AUTO, da bodo ukazi strategije vplivali na toplotno črpalko.
Za doseganje maksimalne prilagodljivosti in zmanjšanje stroškov energije glede na dinamične cene in dinamične tarife, prosimo, sledite navodilom za določanje strategije na tej povezavi: Strategije za krmilnik Reduxi.
Po uspešnem dodajanju naprave in preverjanju vrednosti, je napravo mogoče pregledati in nadzorovati tudi preko aplikacije Reduxi.
