Prihranite do 30 % stroškov energije z uporabo kontaktov SG-ready toplotnih črpalk Panasonic prek prehoda Reduxi, kar omogoča dinamično krmiljenje za uskladitev z nihajočimi cenami energije.
1. Potrebne komponente za priključitev krmilnika Reduxi na toplotno črpalko Panasonic.
Za vzpostavitev povezave med krmilnikom Reduxi in toplotno črpalko Panasonic sta potrebni dve komponenti:
- Krmilnik Reduxi
- Naprava Reduxi Gateway s 3x (30:1A) tokovnimi senzorji (CT)
Napravo Reduxi Gateway je treba najprej dodati (povezati) s krmilnikom Reduxi za nadzor/zagon načinov delovanja toplotne črpalke. Povezavo je mogoče vzpostaviti brezžično (WLAN) ali žično prek UTP kabla (LAN). Več o povezavi najdete na povezavi Gateway-ja s krmilnikom. Naprava Reduxi Gateway vključuje tudi 3x (30:1A) tokovne senzorje (transformatorje), ki se uporabljajo za merjenje električnega toka (tj. moči) za vsako fazo toplotne črpalke. Poleg tega se dva relejska izhoda uporabljata za generiranje signalov za SG-ready kontakte, ki vplivajo na načine delovanja toplotne črpalke.
2. Povezava krmilnika Reduxi in naprave Gateway v lokalno omrežje
Spodaj je prikazana simbolična slika celotne povezave od krmilnika Reduxi do toplotne črpalke:
Za dodatne informacije o povezovanju naprave Reduxi Gateway sledite povezavi: Kako konfigurirati Reduxi Gateway.
3. Povezava releja naprave Reduxi GW s kontakti SG-ready toplotne črpalke
Za fizično povezavo relejev naprave Reduxi Gateway s kontakti SG-ready na toplotni črpalki je bistvenega pomena določiti natančne lokacije kontaktov SG-ready na vezju toplotne črpalke. Spodnja slika prikazuje lokacije kontaktov SG-ready na vezju toplotne črpalke Panasonic. Druga slika prikazuje povezave od relejev do kontaktov SG-ready.

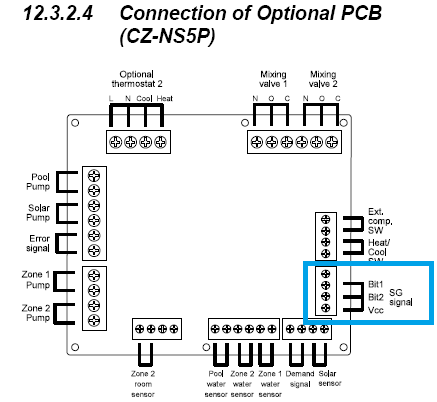

Kontakti SG-ready na vezju TČ CZ-NS5P:

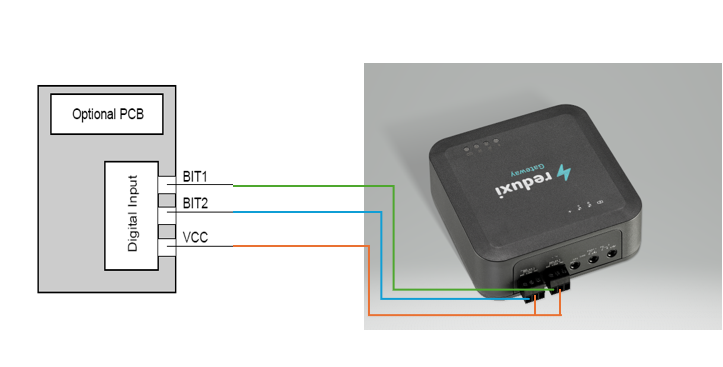

Povezava naprave Reduxi GW s kontakti SG-ready na TČ:
NO kontakt prvega releja naprave Reduxi GW --> na CZ-NS5P, kontakt BIT 1; Modra žica
NO kontakt prvega releja naprave Reduxi GW --> na CZ-NS5P, kontakt BIT 2; Zelena žica
COM kontakt obeh relejev naprave Reduxi GW --> na CZ-NS5P, kontakt VCC 2; Rjava žica
Prosimo, upoštevajte: Naprava Reduxi Gateway omogoča uporabo relejskih izhodov kot trajno zaprtih " Normalno zaprt - NC " ali odprtih " Normalno odprt - NO ", medtem ko se v primeru toplotne črpalke Stiebel Eltron uporabljajo NO kontakti.
4. Naprava Reduxi Gateway kot merilnik s tokovnimi senzorji
Tokovni senzorji (CT), vključeni v komplet Reduxi Gateway, morajo biti priključeni na tri vhode, po enega za vsako fazo, kot je prikazano na spodnji sliki.
Tokovni senzor zajema posamezno fazno žico (L1, L2, L3) toplotne črpalke, slika spodaj:
5. Dodajanje toplotne črpalke kot nove naprave v konfiguratorju Reduxi
Za dodajanje nove toplotne črpalke kot naprave ali za urejanje obstoječe, sledite naslednjim korakom, podrobno opisanim v posameznih točkah spodaj.
5.1 Dodajanje naprave
Prijavite se lokalno v aplikacijo konfiguratorja Reduxi na krmilniku in pritisnite gumb Dodaj napravo.
5.2 Izberite napravo, ki jo želite dodati
V prvem koraku (osnovne nastavitve) izberite osnovne parametre naprave, ki jo želite dodati:
- Tip naprave: toplotna črpalka,
- Tip: Reduxi Merilnik
- Ime: Določite ime naprave.
5.3 Komunikacijski kanal
Prvi del nastavitve komunikacijskega kanala je namenjen povezavi med napravo Reduxi Gateway in krmilnikom Reduxi. Izpolnite polja, kot so prikazana na spodnji sliki (samodejno izpolnjena).
Drugi del komunikacijskega kanala je namenjen nastavitvam tokovnih senzorjev naprave Reduxi Gateway, kjer izberemo "Samodejno zaznavanje iz prehoda" za vse tokovne senzorje.
Tretji del komunikacijskega kanala je namenjen definiciji signalov iz relejev naprave Reduxi GW.

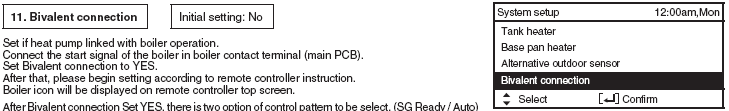

OPOMBA: Prosimo, sledite navodilom uporabniškega priročnika TČ, da omogočite SG-ready kontakte:

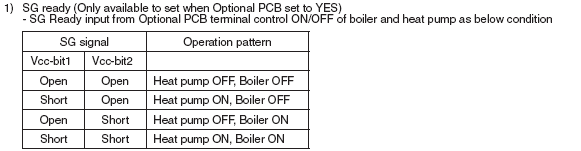

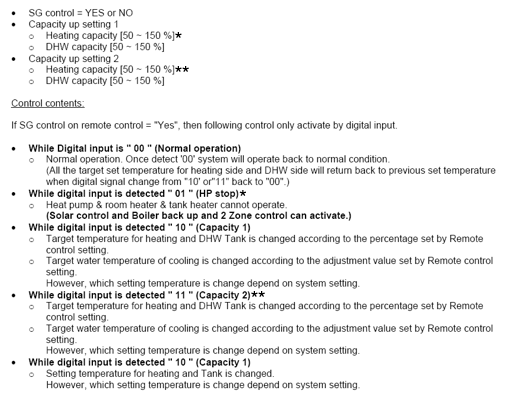

Celotna definicija SG-ready signalov:
Logika definicije kombinacije SG-ready signalov:
NAČIN VKLOP (Normalno delovanje), prvi rele je odprt (NO) in drugi (SG-ready) je odprt (NO):
NAČIN IZKLOP (ustavitev TČ), prvi rele je odprt (NO), drugi pa je odprt (NC):
ECO način (Kapaciteta 1*), prvi rele je zaprt (NC), drugi pa je odprt (NO):
BOOST način (Kapaciteta 2**), prvi rele je zaprt (NC) in drugi je odprt (NC):

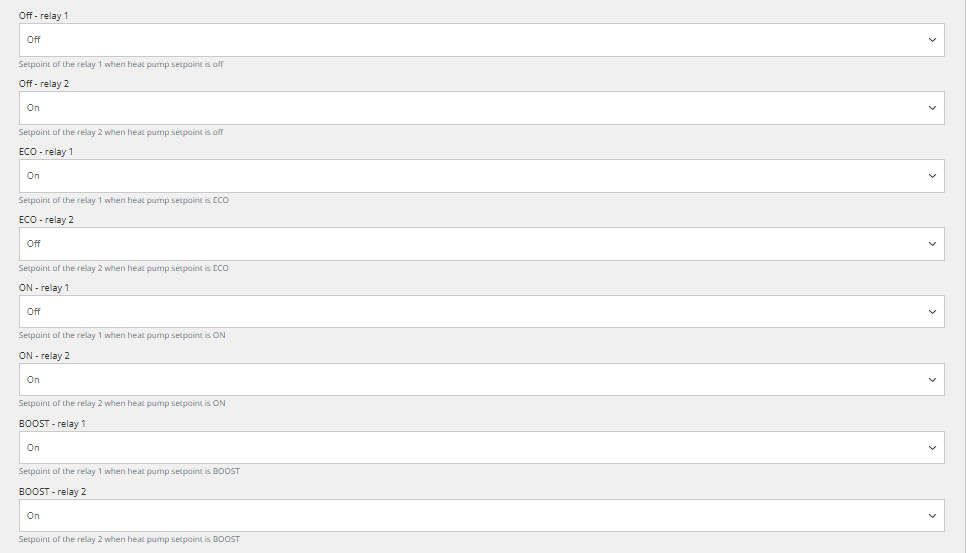

Celotna konfiguracija relejskih signalov v konfiguraciji Reduxi:
5.5 Test komunikacije
Test komunikacije se izvede s pomočjo gumba "Testiraj komunikacijo", ki se nahaja na spodnji desni strani po vseh poljih parametrov komunikacijskega kanala.
Test komunikacije lahko vrne dva odgovora:
1. Komunikacija deluje pravilno, slika spodaj:
2. Komunikacija ne deluje pravilno, slika spodaj:
5.6 Napredne nastavitve
Napredna nastavitev je poljubna in je odvisna od specifičnih potreb lokacije, kjer je nameščen krmilnik Reduxi. Po zaključku vseh naprednih nastavitev pritisnite gumb "Končano" na spodnji desni strani.
5.7 Zadnje meritve
Po uspešni vzpostavitvi komunikacije z novo dodano napravo je mogoče njene vrednosti preveriti pod Naprave/Panasonic TČ v konfiguratorju Reduxi kot dodaten test.
Za napredno krmiljenje toplotne črpalke integrirajte napravo v strategijo sistema Reduxi. Pod Naprave/Panasonic TČ v konfiguratorju Reduxi, mora biti tip krmiljenja nastavljen na AUTO, da bodo ukazi za strategijo vplivali na TČ.
Za doseganje maksimalne prilagodljivosti in zmanjšanja stroškov energije glede na dinamične cene in dinamične tarife, prosimo, sledite navodilom, kako določiti strategijo na tej povezavi: Strategije za krmilnik Reduxi.
Po uspešnem dodajanju naprave in preverjanju vrednosti je napravo mogoče pregledati in krmiliti tudi prek aplikacije Reduxi.
