Prihranite do 30 % stroškov energije z uporabo SG-ready kontaktov toplotnih črpalk Vaillant geoTHERM prek Reduxi Gatewayja, kar omogoča dinamično krmiljenje za uskladitev z nihajočimi cenami energije.

1. Potrebne komponente za povezavo krmilnika Reduxi s toplotno črpalko Vaillant geoTHERM exklusiv VWS 103/3.

Za vzpostavitev povezave med krmilnikom Reduxi in toplotno črpalko Vaillant geoTHERM exklusiv VWS 103/3 sta potrebni dve komponenti:

Krmilnik Reduxi
Naprava Reduxi Gateway s 3x (30:1A) tokovnimi senzorji (CT)

Napravo Reduxi Gateway je treba najprej dodati (povezati) s krmilnikom Reduxi za krmiljenje/zagon načinov delovanja toplotne črpalke. Povezavo je mogoče vzpostaviti brezžično (WLAN) ali žično prek kabla UTP (LAN). Več o povezavi najdete na povezavi Gateway s krmilnikom. Naprava Reduxi Gateway vključuje tudi 3x (30:1A) tokovne senzorje (transformator), ki se uporabljajo za merjenje električnega toka (tj. moči) za vsako fazo toplotne črpalke. Poleg tega se dva relejna izhoda uporabljata za generiranje signalov za SG-ready kontakte, ki vplivajo na načine delovanja toplotne črpalke.

2. Povezava krmilnika Reduxi in naprave Gateway v lokalno omrežje

Spodaj je prikazana simbolična slika celotne povezave od krmilnika Reduxi do toplotne črpalke:

Za dodatne informacije o povezovanju naprave Reduxi Gateway sledite povezavi: Kako konfigurirati Reduxi Gateway.

3. Povezovanje releja naprave Reduxi Gateway s SG-ready kontakti toplotne črpalke

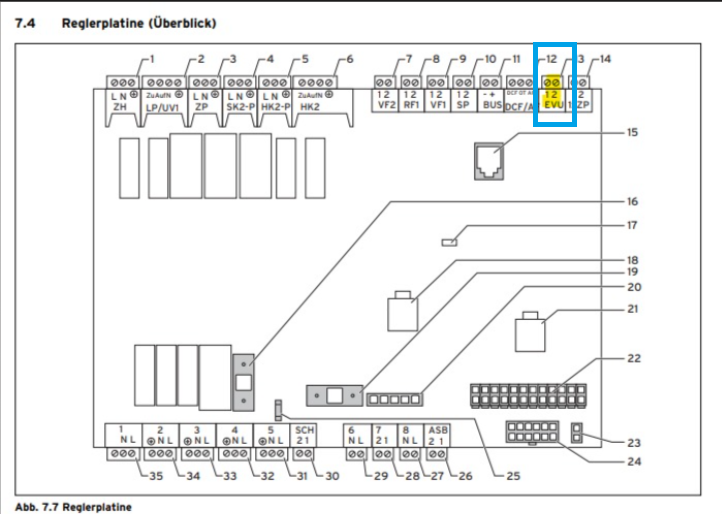

Za fizično povezavo relejev naprave Reduxi Gateway na SG-ready kontakte na toplotni črpalki je bistveno določiti točne lokacije SG-ready kontaktov na vezju toplotne črpalke. Spodnja slika prikazuje lokacije SG-ready kontaktov na vezju toplotne črpalke Vaillant geoTHERM exklusiv VWS 103/3
. Druga slika prikazuje povezave od relejev do SG-ready kontaktov.

SG-ready kontakti na vezju TČ:

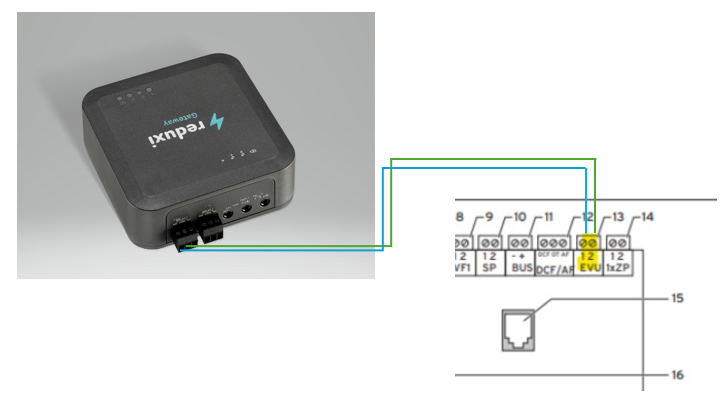

Povezava iz naprave Reduxi Gateway s SG-ready kontakti na TČ:

NC kontakt prvega releja naprave Reduxi Gateway --> na kontakt 1 na konektorju 13; Modra žica

COM kontakt prvega releja naprave Reduxi Gateway --> na kontakt 2 na konektorju 13; Zelena žica

Opomba: Naprava Reduxi Gateway omogoča uporabo relejnih izhodov kot trajno zaprtih " Normalno zaprtih - NC " ali odprtih " Normalno odprtih - NO ", medtem ko se v primeru toplotne črpalke Stiebel Eltron uporabljajo NO kontakti.

4. Naprava Reduxi Gateway kot merilnik s tokovnimi senzorji

Tokovni senzorji se uporabljajo za merjenje električnega toka toplotne črpalke, kar zagotavlja podatke v realnem času o porabi delovne moči toplotne črpalke. Odčitki napetosti se pridobijo iz krmilnika Reduxi, ali če niso na voljo, se uporablja privzeta napetost 230V.

Tokovni senzorji (CT), vključeni v komplet Reduxi Gateway, morajo biti povezani na tri vhode, enega za vsako fazo, kot je prikazano na spodnji sliki.

$Siva škatla z žicami, priključenimi nanjo\n\nOpis samodejno ustvarjen$

Tokovni senzor pokriva posamezno fazno žico (L1, L2, L3) toplotne črpalke, spodnja slika:

5. Dodajanje toplotne črpalke kot nove naprave v Reduxi konfiguratorju

Za dodajanje nove toplotne črpalke kot naprave ali za urejanje obstoječe sledite tem korakom, podrobno opisanim v posameznih točkah spodaj.

5.1 Dodajanje naprave

Prijavite se lokalno v aplikacijo Reduxi konfigurator na krmilniku in pritisnite gumb Dodaj napravo.

5.2 Izberite napravo, ki jo želite dodati

V prvem koraku (osnovne nastavitve) izberite osnovne parametre naprave, ki jo želite dodati:

Vrsta naprave: HVAC,
Tip: Reduxi Merilnik
Ime: Določite ime naprave.

5.3 Komunikacijski kanal

Prvi del nastavitve komunikacijskega kanala je zasnovan za povezovanje med napravo Reduxi Gateway in krmilnikom Reduxi. Izpolnite polja, kot je prikazano na spodnji sliki (samodejno izpolnjena).

Drugi del komunikacijskega kanala je namenjen za nastavitve tokovnih senzorjev naprave Reduxi Gateway, kjer izberemo "Samodejno zaznaj iz prehoda" za vse tokovne senzorje.

Tretji del komunikacijskega kanala je namenjen določitvi signalov iz relejev naprave Reduxi Gateway.

Tabela za načine delovanja:

Opomba: NO pomeni normalno odprto :

ON	OFF
Rele 1 = NC	Rele 1 = NO

ON način (Normalno delovanje), prvi rele je zaprt (NC).

OFF način (ustavitev TČ), prvi rele je odprt (NO)

Celotna konfiguracija relejnih signalov v konfiguraciji Reduxi:

5.5 Preizkus komunikacije

Preizkus komunikacije se izvede s pomočjo gumba "Preizkusi komunikacijo", ki se nahaja na spodnji desni strani, za vsemi polji parametrov komunikacijskega kanala.

Preizkus komunikacije lahko vrne dva odgovora:

1. Komunikacija deluje pravilno, slika spodaj:

2. Komunikacija ne deluje pravilno, slika spodaj:

5.6 Napredne nastavitve

Napredna nastavitev je poljubna in je odvisna od specifičnih potreb lokacije, kjer je nameščen krmilnik Reduxi. Po končanih vseh naprednih nastavitvah pritisnite gumb "Končano" na spodnji desni strani.

Advance settings.png

5.7 Zadnje meritve

Po uspešni vzpostavitvi komunikacije z novo dodano napravo, je mogoče njene vrednosti preveriti pod Naprave/Toplotna črpalka Vaillant geoTHERM exklusiv VWS 103/3 v Reduxi konfiguratorju kot dodaten preizkus.

Za napredno krmiljenje toplotne črpalke integrirajte napravo v strategijo sistema Reduxi. Pod Naprave/Vaillant geoTHERM exklusiv VWS 103/3 v Reduxi konfiguratorju, mora biti tip krmiljenja nastavljen na AUTO, da bodo ukazi za strategijo vplivali na toplotno črpalko.

Za doseganje maksimalne prilagodljivosti in zmanjšanje stroškov energije glede na dinamične cene in dinamične tarife sledite navodilom za določanje strategije na tej povezavi: Strategije za krmilnik Reduxi.

Po uspešnem dodajanju naprave in preverjanju vrednosti je napravo mogoče pregledati in krmiliti tudi prek aplikacije Reduxi.
