Integracija Reduxija s pretvornikom P1 in pametnim števcem Siemens IM350/IM150 omogoča zajemanje podatkov v realnem času, kar je ključno za optimalno fleksibilnost sistema.

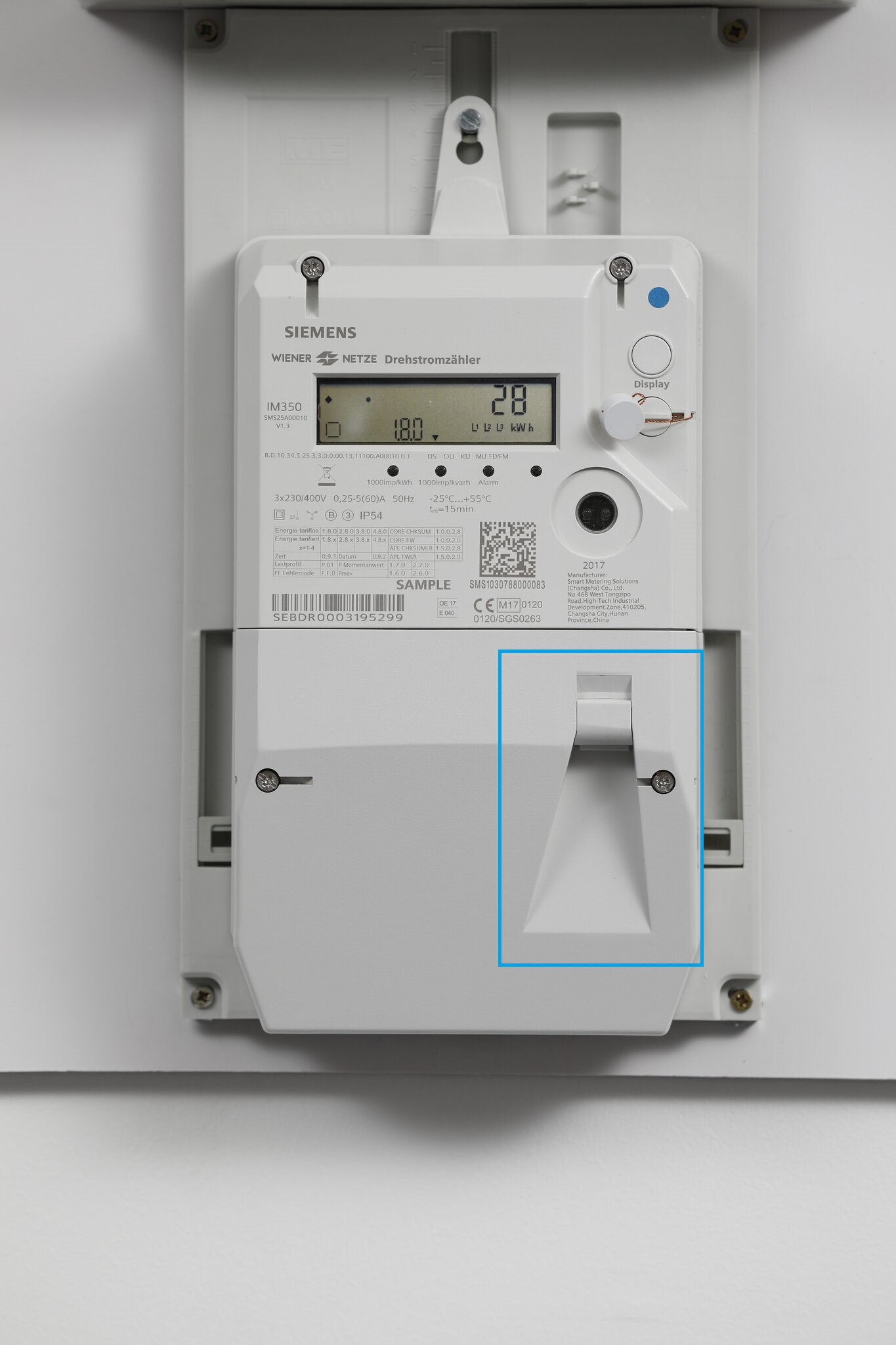

Slika: Vrata P1 na Siemens IM350

1. Komponente za vzpostavitev povezave s pametnim števcem Siemens IM350/IM150

Komponente:

Krmilnik Reduxi, v nekaterih primerih naprava Reduxi Gateway, če je potrebna kot dodatna naprava.
Pretvornik P1 v RS485.
PoE injektor z enim moškim in ženskim konektorjem RJ12 (naprava je potrebna za vzpostavitev zunanjega napajanja podatkovne linije).
En kabel z dvema moškima konektorjema RJ12.

2. Fizična povezava med vrati P1 na pametnem števcu in krmilnikom Reduxi s pretvornikom P1/RS485.

OPOMBA: Siemens IM350/IM150 potrebuje ZUNANJE NAPAJANJE za aktivacijo odčitkov iz P1.

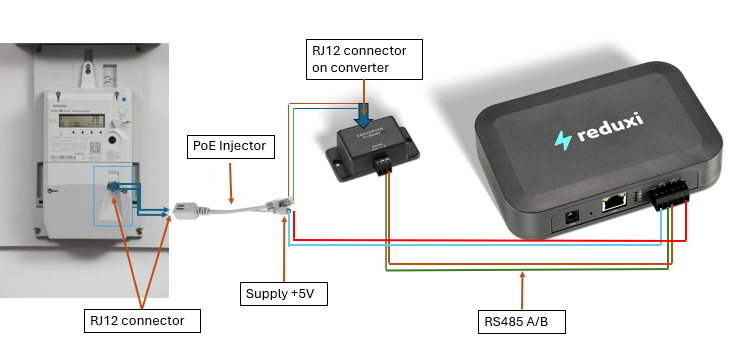

2.1 Povezava s pretvornikom P1/RS485:

Povezava, opis:

Vrata P1 na pametnem števcu na PoE injektor s kablom z dvema moškima konektorjema RJ12.
Moški konektor RJ12 PoE injektorja na ženski konektor na pretvorniku P1/RS485.
PIN-a RS485 A in B na pretvorniku P1/RS485 na PIN-a A in B na RS485-1 ali RS485-2 na krmilniku Reduxi.
PIN 0/+5 V iz krmilnika Reduxi na vhod za napajanje na PoE injektorju --> priključitev napajanja za podatkovno linijo.

Za navodila o povezavi krmilnika Reduxi z lokalnim omrežjem sledite povezavi: Kako povezati krmilnik Reduxi?

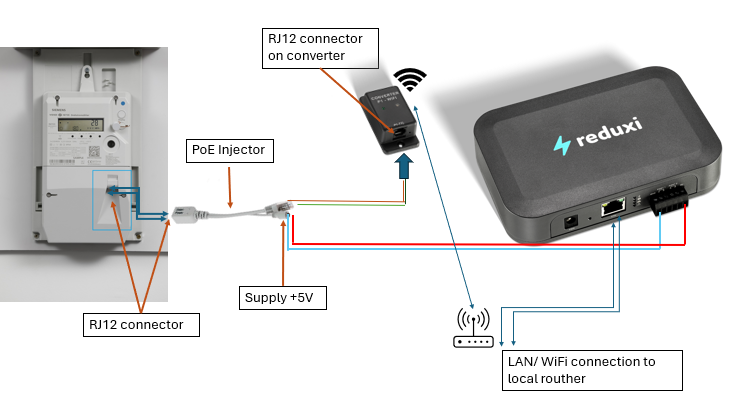

2.2 Povezava s pretvornikom P1/Wi-Fi:

Povezava, opis:

Vrata P1 na pametnem števcu na PoE injektor s kablom z dvema moškima konektorjema RJ12.
Moški konektor RJ12 PoE injektorja na ženski konektor na pretvorniku P1/Wi-Fi.
PIN 0/+5 V iz krmilnika Reduxi na vhod za napajanje na PoE injektorju --> priključitev napajanja za podatkovno linijo.
Prenos podatkov med pretvornikom P1/Wi-Fi in krmilnikom Reduxi se vzpostavi prek lokalnega omrežja.

Za navodila o povezavi krmilnika Reduxi z lokalnim omrežjem sledite povezavi: Kako povezati krmilnik Reduxi?

Za navodila o povezavi P1/WiFi z lokalnim omrežjem sledite povezavi: Reduxi pretvornik P1 WiFi

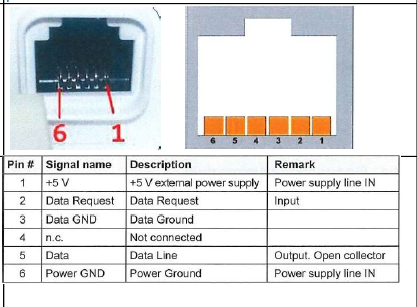

3. Definicija PIN-a za vmesnik pametnega števca P1

OPOMBA: Napajalne PIN-e so določene za PIN 1 = +5V in PIN 2 = 0V

Definicija PIN-a v nemščini:

4. Dodajanje nove naprave (Siemens IM350/IM150)

Lokalno se prijavite v aplikacijo Reduxi konfiguratorja na krmilniku in pritisnite gumb Dodaj napravo.

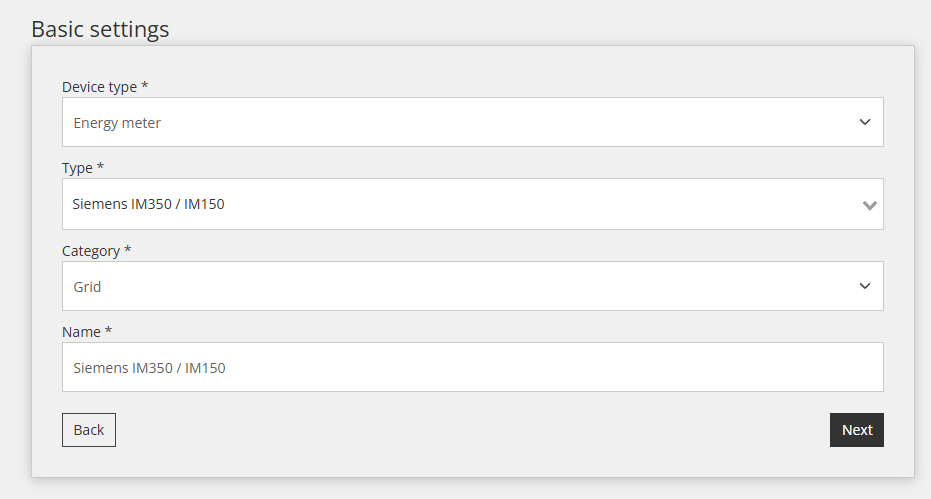

4.1 Osnovne nastavitve

V prvem koraku so definirane osnovne nastavitve:

Izberite tip naprave: Pametni števec,
Izberite tip: Siemens IM350 / IM150
Poimenujte napravo

4.2 Konfiguracija naprave za komunikacijski kanal

Drugi korak vključuje konfiguracijo komunikacijskega kanala, ki je bistven za komunikacijo med napravami.

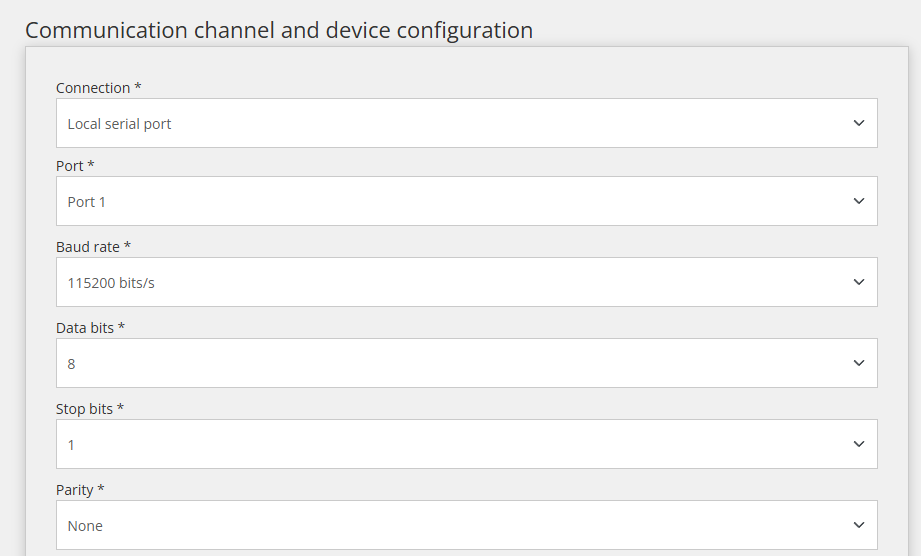

Prvi del nastavitev komunikacijskega kanala:

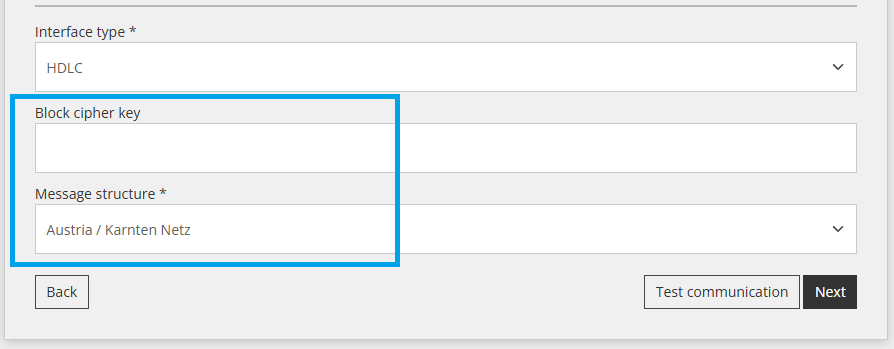

Drugi del komunikacijskega kanala:

Potrebna sta dodatna dva parametra:

Šifrirni ključ bloka (pridobljen od lokalnega DSO)
Struktura sporočila (odvisna od DSO)

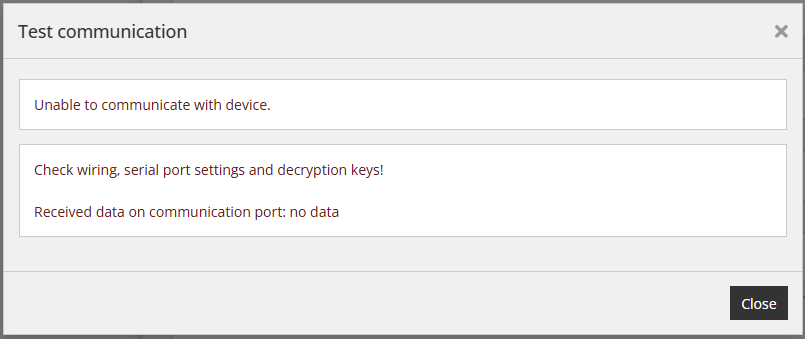

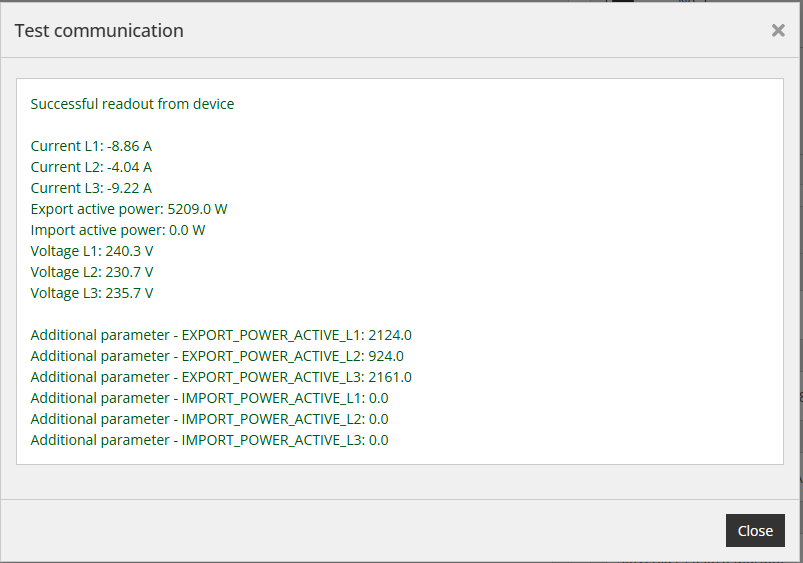

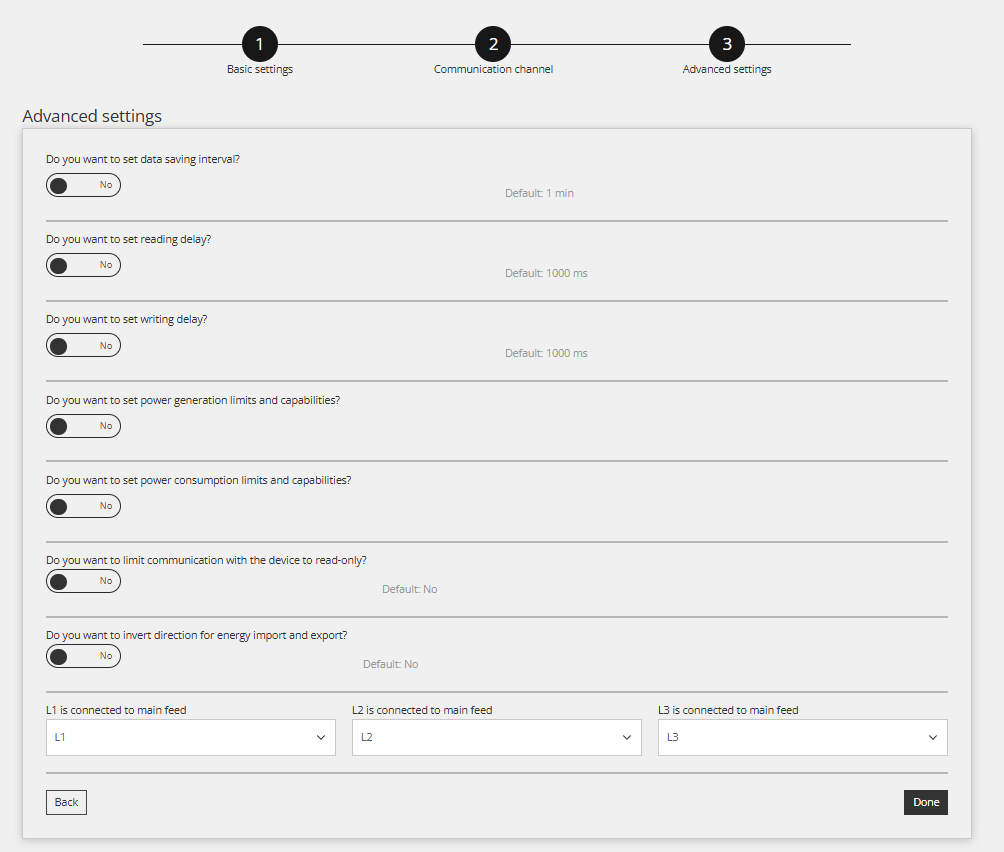

4.3 Testiranje komunikacije

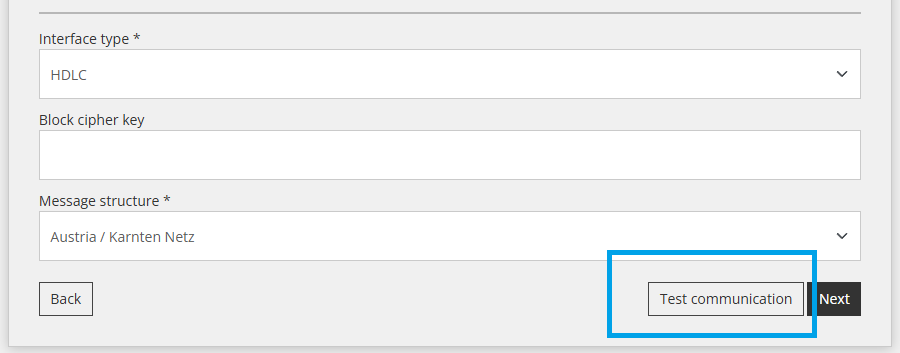

Pod vsemi polji komunikacijskega kanala, omenjenimi v prejšnjem koraku, je gumb "Testiranje komunikacije". Ta gumb se uporablja za preverjanje, ali povezava med napravami deluje pravilno.
