Kako povezati Pixii PowerShaper in Home (TCP/IP in RS485) z Reduxi Controllerjem
Pixii PowerShaper in Pixii Home povežite z Reduxi Controllerjem prek Modbus TCP/IP ali Modbus RTU prek RS485.
Besedilni opis te slike

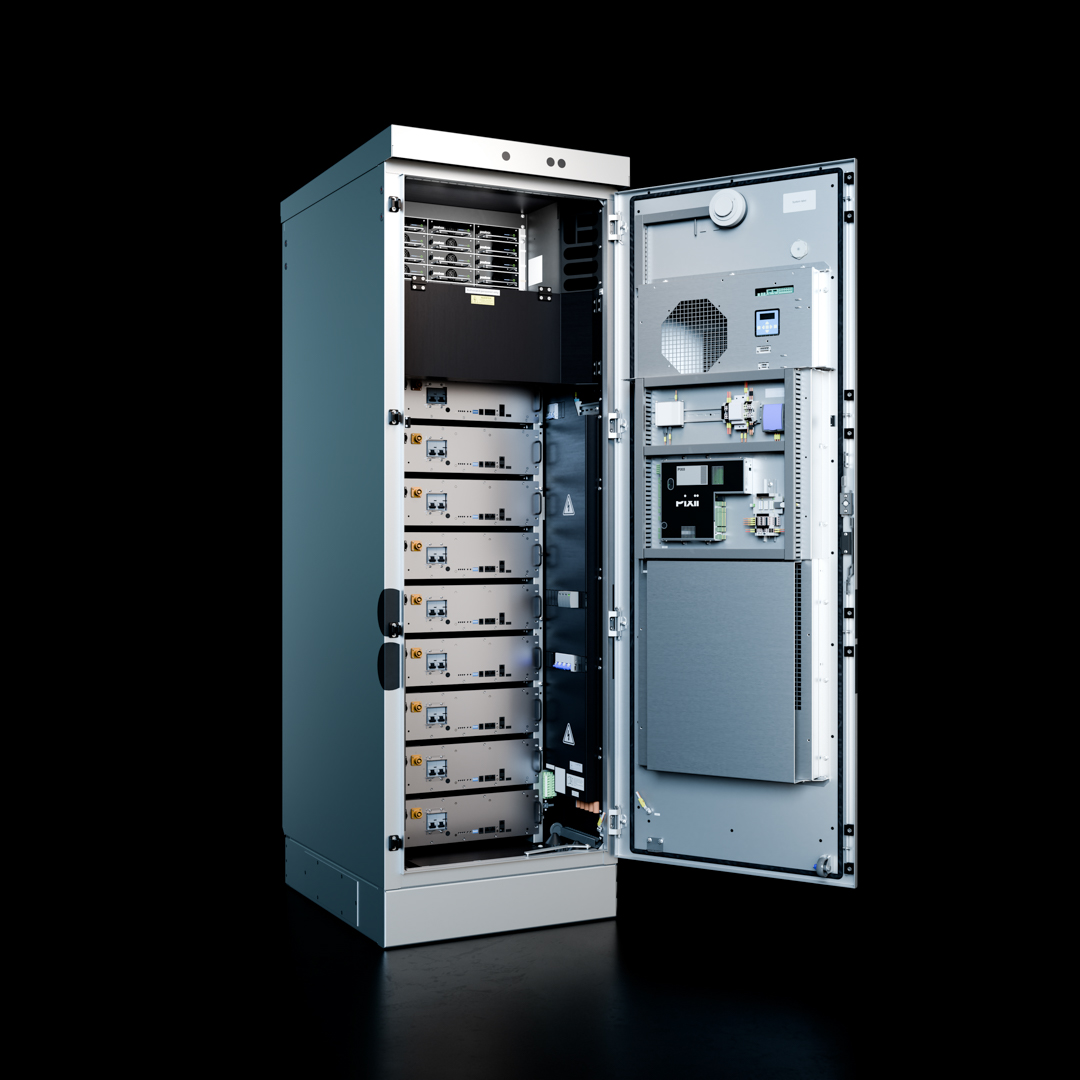

Fotografija visoke sive prostostoječe baterijske omare na črnem ozadju z odsevnimi tlemi. Vrata omare so odprta v desno. Znotraj levi predal kaže stolp baterijskih modulov v vrstah, zgoraj je krmilna oprema; notranja stran vrat nosi okroglo ventilatorsko ali zračno rešetko in dodatno opremo. Berljivega besedila ali oznak ni. Obstoječi opis jo imenuje baterijska omara Pixii PowerShaper (slika proizvajalca).
1 Tehnična dokumentacija
Pixii PowerShaper in Pixii Home podpirata dva neodvisna načina komunikacije Modbus za povezavo z Reduxi Controllerjem. Strani proizvajalca:
- Pixii PowerShaper – Stran izdelka pri proizvajalcu
- Pixii Home – Stran izdelka pri proizvajalcu
- Pixii document center – Podatkovni listi in priročniki proizvajalca
2 Potrebna oprema
Pripravite naslednje. Naenkrat uporabite en način komunikacije.
- Reduxi Controller (nameščen in na spletu)
- Pixii PowerShaper ali Pixii Home
- Dostop do uporabniškega vmesnika Pixii (aplikacija Pixii Home App za Pixii Home, spletni vmesnik za PowerShaper)
- Modbus TCP/IP: kabel Ethernet in lokalno omrežje, ki ga skupaj uporabljata Pixii in Reduxi Controller
- Modbus RTU prek RS485: kabel RS485 in dostop znotraj omare Pixii (Pixii Gateway, Serial COM4)
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
3 Pregled sistema in ožičenje
3.1 Načini komunikacije
Pixii PowerShaper in Pixii Home podpirata dva neodvisna načina komunikacije:
- Modbus TCP/IP prek Etherneta
- Modbus RTU prek RS485 (Serial COM4)
Naenkrat se uporablja samo en način komunikacije. Odvisen je od zasnove lokacije in razpoložljive infrastrukture.
3.2 Modbus TCP/IP
Modbus TCP/IP je priporočen in najpogosteje uporabljen način. Poteka prek Etherneta. Pixii in Reduxi morata biti v istem omrežju IP. Zagon in odpravljanje težav sta lažja.
- Pixii PowerShaper ali Pixii Home povežite z lokalnim omrežjem s kablom Ethernet.
- Reduxi Controller povežite v isto lokalno omrežje.
Primeri povezave Ethernet:
Besedilni opis te slike
Posnetek zaslona strani z navodili za namestitev, zgoraj odrezan, s tremi alinejami: Route RJ45 network cable from customer switch to cabinet plinth. Use left cable entry to enter the cabinet. Connect ethernet cable to the connector -X20. Spodaj: zbledela fotografija notranjosti sive omare z opremo, z dvema enotama v nosilcu z rebri hladilnika na desni. Rdeča puščica kaže na kabelski vtič na okrogli odprtini na levi strani zgornje enote. Črn kabel poteka od vtiča navzdol do podstavka omare na dnu.
Besedilni opis te slike
Slika z navodili s tremi alinejami zgoraj: Route RJ45 network cable from customer switch. Use bottom cable entry to enter the cabinet. Connect ethernet cable to the connector -X20. Spodaj: levo risba visoke ozke sive omare, gledane od spredaj z leve, z odprtimi vrati; majhen rdeč kvadrat označuje mesto zgoraj desno v omari. Pikčaste rdeče črte vodijo od kvadrata do velikega povečanega prikaza v rdečem okvirju na desni. Povečan prikaz kaže montažno ploščo z dvema sponkovnima blokoma z oznakama -X9 in -X10 (oznaki sta majhni), majhen črn vtič ali priključek nad njima in rumeno komponento na vrhu. Rdeč kvadrat označuje mesto priključka Ethernet.
Besedilni opis te slike
Diagram povezave omare, omrežnega stikala in Reduxi Controllerja. Levo: zbledela fotografija notranjosti sive omare z majhnim črnim priključkom na zgornjem robu. Siv omrežni kabel poteka od tega priključka do črnega industrijskega omrežnega stikala z osmimi vrati RJ45 na sredini (dve vrsti po štiri). Drugi siv kabel poteka od stikala do temnega Reduxi Controllerja na desni (logotip reduxi, črn vtični priključek spodaj desno). Razen logotipa reduxi ni besedilnih oznak.
3.3 Modbus RTU prek RS485
Modbus RTU prek RS485 uporabite, kadar Ethernet ni na voljo ali je potrebno serijsko industrijsko vodilo. Je serijska povezava, potrebuje dostop do omare in uporablja Serial COM4 na Pixii Gatewayu.
Besedilni opis te slike
Diagram iz dokumenta proizvajalca, ki prikazuje črn modul Pixii Gateway z zelenimi vtičnimi sponkovnimi bloki, v dveh pogledih, z rdečimi kazalnimi črtami in oznakami. Prvi pogled (opis Figure 2.2 Left side view): oznake sponkovnih blokov na levem robu, od zgoraj navzdol: AC Grid voltage measurement, Fan feed and control, Digital inputs, Temperature measurement, Contactor control, Heater control, Aux power, Battery measurement. Logotip Pixii je natisnjen na modulu. Drugi pogled (modul obrnjen, zgornji del odrezan na vrhu drugega razdelka): oznake USB, Module CAN connection, 2x USB, Serial COM2, 3, Serial COM4, CAN 2, Inputs and outputs, Relay outputs, Power In in Earthing screw (kaže na spodnji levi kot).
- RS485 je na Pixii Gatewayu
- Priključna točka: Serial COM4
- Fizični dostop: znotraj omare Pixii
- Sklic: Figure 2.3 – Right side view (Serial COM4)
4 Konfiguracija naprave na Pixii
Konfigurirajte samo razdelek za način, ki ga uporabljate: 4.1 do 4.3 za Modbus TCP/IP, 4.4 do 4.6 za Modbus RTU prek RS485.
4.1 Omrežne nastavitve (Modbus TCP/IP)
Vstopite v uporabniški vmesnik Pixii (aplikacija Pixii Home App za Pixii Home, spletni vmesnik za PowerShaper) in pojdite na Communication → Network settings.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Pixii. Levi temen meni z naslovom Menu: Service Settings (poudarjeno), System, Battery, Converters, Meter, Communication (obdano s cian), Gateway, Setup guides, Phone view, Logout. Glavno območje, zgornja vrstica: Status (zelena kljukica), Service: Adaptive peak shaving, Extended status 6300, Time 11:01. Trije merilniki: Grid power -4.1 kW; Power Shaper 0.1 kW; Load power -4.2 kW. Sources: L1 234 V, L2 233 V, L3 235 V; PV Source: 5 W. Ploščica Battery: 53.5 V, 89.8 %, 2.2 A, 28.0 °C, Last calibration: N/A. Loads: P: -4241 W. Cabinet status: Door Closed, Fans Ok, Smoke det Ok, Earth Fault Ok. Logotip Pixii. Spodaj: črtni graf History z legendo Battery voltage, SoC, PowerShaper, Meter power in osmi za napetost baterije (0 do 64), SoC (0 do 120), moč (-10k do 10k). Zavihka spodaj: Overview, Voltages.
Nastavite:
- IP-naslov (priporočamo statični IP)
- Maska podomrežja
- Prehod (če je potreben)
Zapišite si IP-naslov Pixii. Potrebujete ga za konfiguracijo v Reduxi.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Pixii, stran Network setting. Levi temen meni: Communication, Back, TCP/IP, MQTT, HTTPS, E-mail, SMS, Serial ports, Modbus, Certificates, Multicabinet. Glava: Site: Tolvmansgatan – Hybrid, Logged in as: installer. Polja: Type: DHCP (zasivljen spustni seznam); Name: Wired connection 1; Host name; Address (ipv4), obdan s cian pravokotnikom; Mask; Gateway; Obtain DNS server address automatically: potrditveno polje ni označeno; DNS1: 8.8.8.8; DNS2: 8.8.4.4; NTP1: 0.pool.ntp.org; NTP2: 1.pool.ntp.org; NTP3: 2.pool.ntp.org; NTP4: 3.pool.ntp.org; NTP used: 2.pool.ntp.org. Gumba: Edit, Save (zasivljen).
4.2 Modbus TCP
Pojdite na Menu → Communication → Modbus in nastavite:
| Parameter | Vrednost |
|---|---|
| Enabled | Yes |
| Vrsta | TCP/IP |
| TCP Port |
502 (privzeto) |
Shranite nastavitve.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Pixii. Levi temen meni z naslovom Communication z vnosi: Back, TCP/IP, MQTT, HTTPS (z ikono oblaka), E-mail, SMS, Serial ports, Modbus (poudarjeno s cian okvirjem), Certificates, Multicabinet. Besedilo glave: Site: Tolvmansgatan – Hybrid, Logged in as: installer. Glavna plošča z naslovom Modbus setting: Enabled: označeno; Type: TCP/IP v4 (zelen spustni seznam); Msg. lifetime: 60; Listen to all: označeno; TCP/IP client port: zasivljeno, vrednost; Multicabinet regulation type: Multiple Services. Gumba: Save, Set default.
4.3 Multicabinet regulation type (obvezno za Modbus TCP)
Pojdite na Menu → Communication → Modbus. Na voljo sta dve možnosti:
Multiple Services
- Notranja krmilna logika Pixii je aktivna
- Reduxi deluje kot nadzorni sistem
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Pixii, stran Service Settings, glava Site: Tolvmansgatan – Home, Logged in as: installer. Levi temen meni Menu (na levi odrezan): Service Settings, System, Battery, Converters, Meter, Communication, Gateway, Setup guides, Phone view, Logout. Spustni seznam profila: None, zelen kvadrat, gumb Set, siv okvir z None. Seznam Unused services s puščicami za predvajanje: Scheduler, Demand response, Adaptive peak shaving, Target SoC, Voltage Support, Power control, Peak shaving. Desni seznam z naslovom Run by priority, Enable services (potrditveno polje označeno) je prazen in obdan z rdečim pravokotnikom. Gumbi: Save, Refresh, Guide, Back.
Simple Modbus
- Reduxi prevzame polni nadzor
- Pixii deluje kot upravljana naprava
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Pixii. Levi temen meni z naslovom Communication: Back, TCP/IP, MQTT, HTTPS (z ikono oblaka), E-mail, SMS, Serial ports, Modbus, Certificates, Multicabinet. Glava: Site: PIXII Vassundavägen 178, Logged in as: installer. Plošča Modbus setting: Enabled: označeno; Type: TCP/IP v4 (zelen spustni seznam); Msg. lifetime: 60; Listen to all: označeno; TCP/IP client port: siv okvir; Multicabinet regulation type: Simple. Gumba: Save, Set default.
Da se sistem pravilno odziva, aktivirajte Demand Response. Kliknite gumb za predvajanje (premaknite ga v desno) in shranite nastavitev.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Pixii, dva dela. Levi temen meni z naslovom Communication: Back, TCP/IP, MQTT, HTTPS (z ikono oblaka), E-mail (svetlo poudarjeno), SMS, Serial ports, Modbus, Certificates, Multicabinet. Glava: Site: Lärlingsgatan 16, Logged in as: installer. Stran Service Settings: spustni seznam profila: None, zelen kvadrat, gumb Set in siv okvir z None. Levi seznam Unused services s puščicami za predvajanje: Scheduler, Peak shaving, Target SoC, Voltage Support, Power control. Desni seznam z naslovom Run by priority, Enable services (potrditveno polje označeno): en vnos Demand response s kvadratom za ustavitev, puščicama navzgor in navzdol ter zeleno kljukico. Oba seznama imata vodoravni drsnik. Gumbi spodaj: Save, Refresh (obrobljen), Guide, Back.
4.4 Multicabinet role (obvezno za RS485)
Pojdite na System → General settings.
| Sistem | Multicabinet role |
|---|---|
| Sistem z eno omaro | Stranka |
| Sistem z več omarami | Ena omara: Master. Vse druge: Client. |
4.5 Serijska vrata (RS485)
Pojdite na Menu → Communication → Serial ports. Izberite zavihek Serial Port 4 (COM4) in nastavite:
| Parameter | Vrednost |
|---|---|
| Enabled | Yes |
| Hitrost prenosa (baud) | 19200 |
| Data bits | 8 |
| Stop bits | 1 |
| Parity | None |
Shranite nastavitve.
4.6 Modbus RTU
Pojdite na Menu → Communication → Modbus in nastavite:
| Parameter | Vrednost |
|---|---|
| Enabled | Yes |
| Vrsta | RS485 RTU |
| Message lifetime | 60 |
| Serial port identity | 4 |
| Serial Modbus address |
1 (ena omara) |
| Multicabinet regulation type | simple |
Pri sistemih z več omarami mora imeti vsaka omara enolični naslov Modbus.
Shranite nastavitve.
5 Prijava v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
6 Dodajte Pixii v Reduxi Controller
Ta korak je enak pri obeh načinih komunikacije, razen pri izbrani vrsti povezave.
6.1 Osnovne nastavitve
Prijavite se v Reduxi Configurator (glejte točko 5) in kliknite + Add device.
Besedilni opis te slike
Posnetek zaslona leve stranske vrstice Reduxi Configurator. Zgoraj: logotip reduxi z besedilom CONFIGURATOR. Strnjena razdelka: Devices (ikona plus) in Strategies (ikona plus). Pod njima dva gumba drug ob drugem: Add device (ikona plus, označen z modrim okvirjem) in Add strategy (ikona plus). Pod njima dva vnosa: Settings in Profile. Območje desno od stranske vrstice je prazno in belo.
V prvem koraku določite osnovne nastavitve:
- Device type:
Battery - Type:
Pixii PowerShaperaliPixii Home - Name: poljubno ime
Besedilni opis te slike
Posnetek zaslona čarovnika za dodajanje naprave v Reduxi Configurator, 1. korak od 3. Vrstica napredka s tremi koraki: 1 Basic settings (aktiven, črn krog), 2 Communication channel (siv), 3 Advanced settings (siv). Naslov: Basic settings. Polja: Device type * : prazen spustni meni; Type * : prazen spustni meni; Name * : prazno besedilno polje. Gumba: Back (spodaj levo), Next (spodaj desno, temen).
6.2 Nastavitve komunikacije
Izberite vrsto komunikacije in ustrezno nastavite parametre. Uporabite vrednosti, ki ste jih nastavili na Pixii (glejte točko 4).
| Vrsta komunikacije | Uporaba |
|---|---|
TCP/IP |
Modbus TCP |
Serial RS485 |
Modbus RTU |
Besedilni opis te slike
Posnetek zaslona čarovnika Reduxi Configuratorja s tremi koraki: 1 Basic settings (opravljen, črn), 2 Communication channel (trenutni, črn), 3 Advanced settings (siv). Naslov: Communication channel and device configuration. Connection *: TCP/IP. IP *: prazno. Port *: 502. Modbus unit ID *: 2, obdano z modrim pravokotnikom. Gumbi: Back, Test communication, Next (temen).
6.3 Preizkus komunikacije
Na dnu čarovnika kliknite Test communication. Test enkrat prebere podatke iz Pixii in ničesar ne shrani. Če je test uspešen, kliknite Done: napravo ustvari samo Done.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.
Besedilni opis te slike
Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.
Test vrne enega od dveh rezultatov:
Besedilni opis te slike
Slika zaslona pogovornega okna z naslovom "Test communication" z gumbom za zapiranje (x) zgoraj desno. Zeleno besedilo v polju z vsebino: "Successful readout from device". Navedene vrednosti: Error: false; Battery voltage: 53.34 V; Grid active power: 1077 W; PV export active energy: null Wh; PV voltage: null V; Load import active energy: 2293200 Wh; Grid import active energy: 2402100 Wh; PV current: null A; Battery state of charge: 88 %; Battery export active energy: 83000 Wh; Battery import active energy: 87400 Wh; Off-grid: false; Battery active power: -9 W; Battery min. active power: -10668 W; Load active power: 994 W; Battery current: -0.17 A; Battery max. active power: 5334 W; Grid export active energy: 100 Wh; State name: NORMAL; PV active power: null W; PV min. active power: null W; Inverter active power: 985 W. Gumb spodaj desno: Close.
Besedilni opis te slike
Posnetek zaslona pogovornega okna z naslovom Test communication (križec za zapiranje zgoraj desno). Prvo polje: Unable to communicate with device. Drugo polje z rdečim besedilom: Unable to communicate with null on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. ping: null: Name or service not known. Gumb: Close (temen).
6.4 Napredne nastavitve
Napredne nastavitve so neobvezne. Odvisne so od potreb lokacije, kjer je nameščen Reduxi Controller. Ko dokončate vse napredne nastavitve, spodaj desno pritisnite Done.
Besedilni opis te slike
Posnetek zaslona čarovnika za dodajanje naprave v Reduxi Configurator, 3. korak od 3 (Advanced settings). Vrstica napredka s tremi črnimi krogi 1 Basic settings, 2 Communication channel, 3 Advanced settings (aktiven). Naslov: Advanced settings. Osem vprašanj da/ne, vsako s stikalom, ki je izklopljeno, in majhnim namigom o privzeti vrednosti na desni: Do you want to set data-saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 1000 ms); Do you want to set power generation limits and capabilities?; Do you want to set power consumption limits and capabilities?; Do you want to limit communication with the device to read-only? (Default: No); Do you want to invert direction for energy import and export? (Default: No); Do you want to exclude device from summary? (zadnje vprašanje, majhno besedilo; Default: No). Spodnja vrstica treh spustnih menijev: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Gumba: Back (levo) in temen gumb desno (oznaka je majhna, piše Done).
7 Preverite odčitke in nastavite upravljanje
7.1 Nastavitve upravljanja za naprave Pixii
Sistem Pixii upravljate na enega od dveh načinov (glejte točko 4, točko 4.3). Glede na možnost v Reduxi Configuratorju za vsako dodano napravo Pixii nastavite ustrezen control type.
Za Multiple Services napravo konfigurirajte pod Devices – Pixii – Details – All settings, kot je prikazano:
Besedilni opis te slike
Posnetek zaslona Reduxi Configuratorja z dvema ploščama. Leva plošča Communication channel: Connection *: TCP/IP. IP *: 192.168.86.43. Port *: 502. Desna plošča Device configuration: Modbus unit ID *: 1. Is PV installed? *: stikalo nastavljeno na No. Control mode *: EMS by Pixii (Multiple Services), s sivim besedilom namiga Select control mode of inverter.
Za Simple Modbus napravo konfigurirajte pod Devices – Pixii – Details – All settings, kot je prikazano:
Besedilni opis te slike
Posnetek zaslona Reduxi Configuratorja z dvema ploščama. Leva plošča Communication channel: Connection *: TCP/IP. IP *: 192.168.86.43. Port *: 502. Desna plošča Device configuration: Modbus unit ID *: 1. Is PV installed? *: stikalo nastavljeno na No. Control mode *: EMS by setpoint (Simple Modbus), s sivim besedilom namiga Select control mode of inverter.
7.2 Zadnje meritve
Ko je komunikacija vzpostavljena, kot dodaten test preverite vrednosti pod Devices – Pixii PowerShaper v Reduxi Configuratorju.
Besedilni opis te slike
Posnetek zaslona strani naprave Reduxi za toplotno črpalko, zavihek Last measurements (zavihki: Last measurements, Analysis, Archive; zgoraj desno spustni seznam in ikona za osvežitev). Zgornje ploščice: "Control type" z gumboma Auto (temen) in Manual (poudarjen turkizno, izbran); druga ploščica z vrsto štirih majhnih gumbov, eden je poudarjen turkizno (majhna oznaka: Off.). Kartica "Current": tri vrednosti 0.55, 0.57, 0.59 (oznake faz in enote so majhne). Kartica "Power": tri vrednosti 0.4, 0.0, 0.4. Kartica "Energy": ena vrednost 78.7. Kartica "Other": vrstice z vrednostmi OFF, MANUAL, OFF, OFF, ON. Kartica "Settings": vrednosti Voltage 246.00, 244.40, 246.30. Vsaka vrednost ima majhno časovno oznako.
7.3 Omogočite upravljanje prek Reduxi
Za napredno upravljanje baterije napravo vključite v strategijo sistema Reduxi. Pod Devices – Pixii PowerShaper ali Pixii Home v Reduxi Configuratorju nastavite control type na AUTO. Šele nato ukazi strategije vplivajo na baterijo.
Za največjo prilagodljivost in nižje stroške energije z dinamičnimi cenami in dinamičnimi tarifami določite strategijo, kot je opisano v Strategije za krmilnik Reduxi.
Ko napravo dodate, jo lahko nadzirate in upravljate tudi prek aplikacije Reduxi.
✓ Povzetek
Priprava (točke 1–3): Preberite strani proizvajalca in izberite en način: Modbus TCP/IP prek Etherneta (priporočeno) ali Modbus RTU prek RS485 na Serial COM4.
Pixii (točka 4): Na Pixii nastavite omrežne nastavitve in nastavitve Modbus. TCP: IP-naslov, vrata 502, Multicabinet regulation type. RTU: Multicabinet role, serijska vrata 4 z 19200 baud in nastavitve Modbus.
Dodajanje v Reduxi (točki 5–6): Odprite Configurator in dodajte napravo s tipom Pixii PowerShaper ali Pixii Home. Izberite TCP/IP ali Serial RS485. Zaženite Test communication.
Zagon (točka 7): Nastavite control type za svojo možnost Pixii, preverite Last measurements in nastavite control type na AUTO.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Preizkus komunikacije ne uspe | Preverite, ali sta Pixii in Reduxi Controller v istem omrežju IP in ali sta IP-naslov in vrata 502 pravilna (TCP). Pri RTU preverite, ali se nastavitve serijskih vrat na Pixii ujemajo z nastavitvami Reduxi (glejte točko 4). |
| Komunikacija Modbus ne deluje | Znova zaženite Pixii. |
| Multicabinet regulation type je treba spremeniti | Multicabinet regulation type lahko spremeni samo podpora Pixii. |
| Ukazi Reduxi nimajo učinka na Pixii | Preverite, ali je Demand Response aktiviran za Simple Modbus (glejte točko 4) in ali je control type v Reduxi AUTO (glejte točko 7). |
| Povezave RS485 ni mogoče najti | RS485 je na Pixii Gatewayu, Serial COM4, znotraj omare Pixii. |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
