Povežite in konfigurirajte Pixii Powershaper in krmilnik Home Reduxi (TCP/IP in RS485)

1. Pregled

Pixii PowerShaper in Pixii Home podpirata dva neodvisna načina komunikacije Modbus za integracijo s krmilnikom Reduxi:

Podprti komunikacijski načini:

• Modbus TCP/IP preko Etherneta
• Modbus RTU preko RS485 (serijski COM4)

Uporabljena je samo ena komunikacijska metoda naenkrat, odvisno od zasnove lokacije in razpoložljive infrastrukture.

2. Komunikacijska možnost A – Modbus TCP/IP

2.1 Opis

Modbus TCP/IP je priporočena in najpogosteje uporabljena komunikacijska metoda.

Značilnosti:

• Komunikacija preko Etherneta
• Pixii in Reduxi morata biti v istem IP-omrežju
• Lažja namestitev in odpravljanje težav

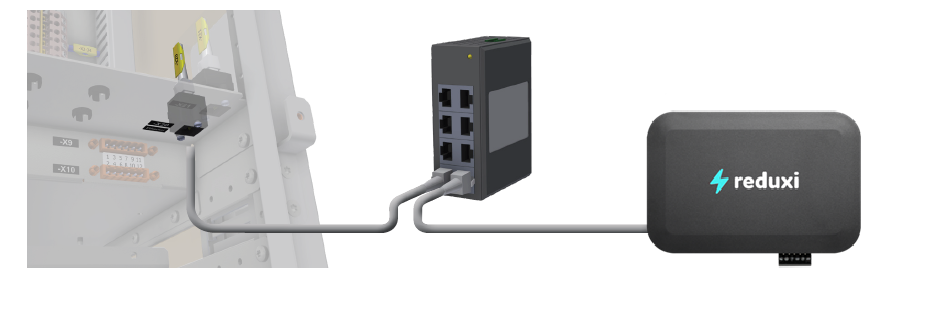

2.2 Fizična povezava – Modbus TCP/IP

1. Pixii PowerShaper / Pixii Home povežite v lokalno omrežje z Ethernet kablom.
2. Krmilnik Reduxi povežite v isto lokalno omrežje.

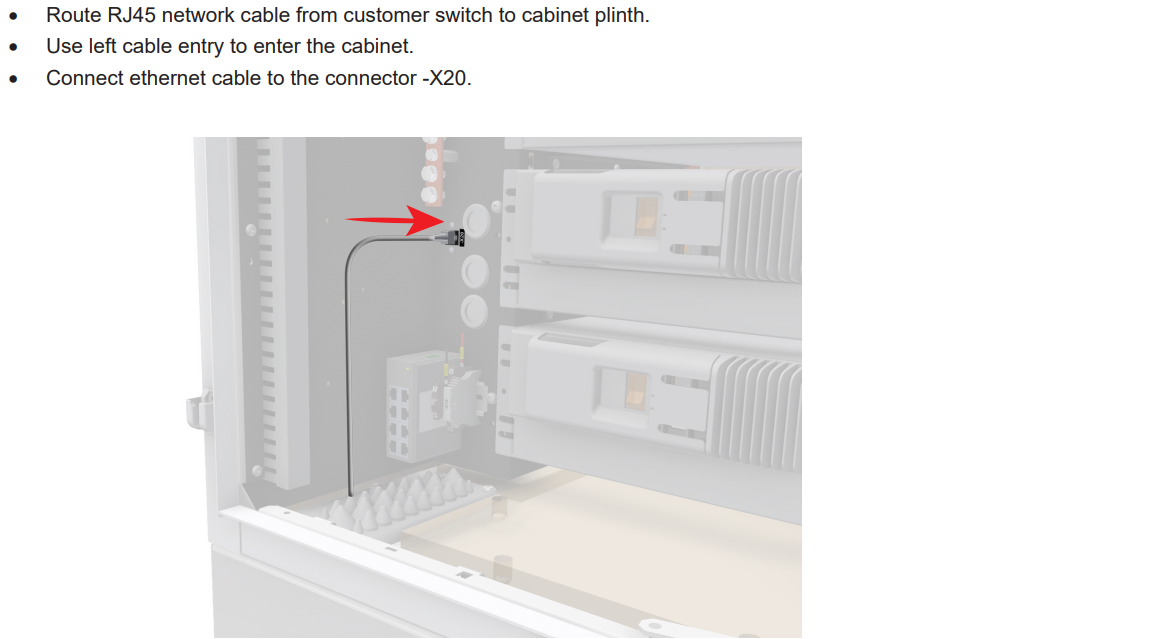

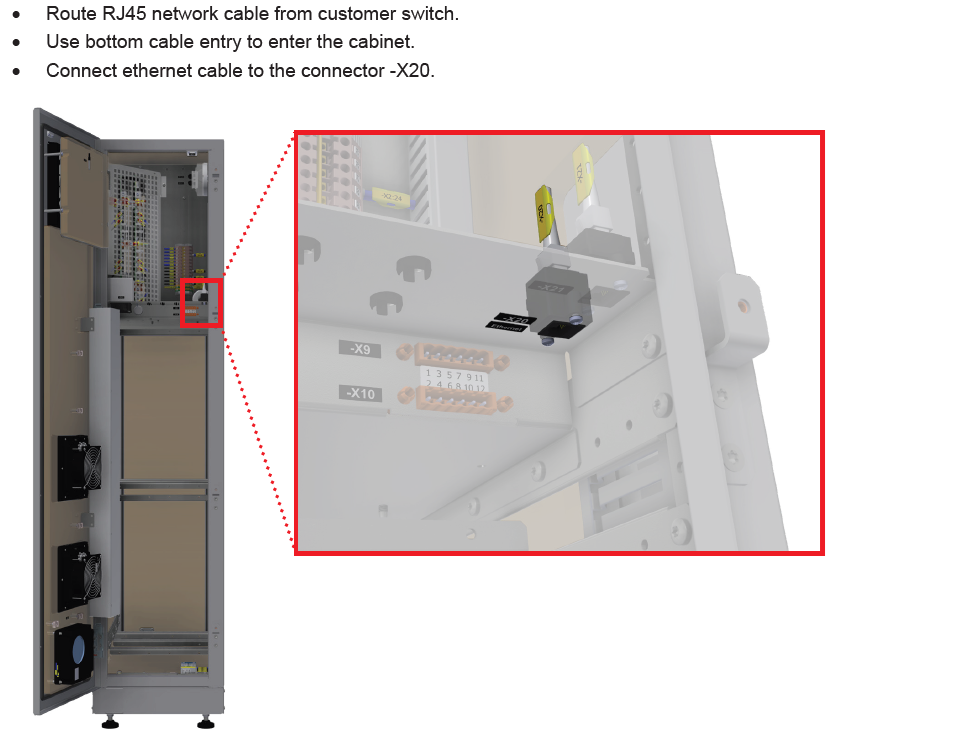

Primeri Ethernet povezave:

• Pixii PowerShaper

• Pixii Home

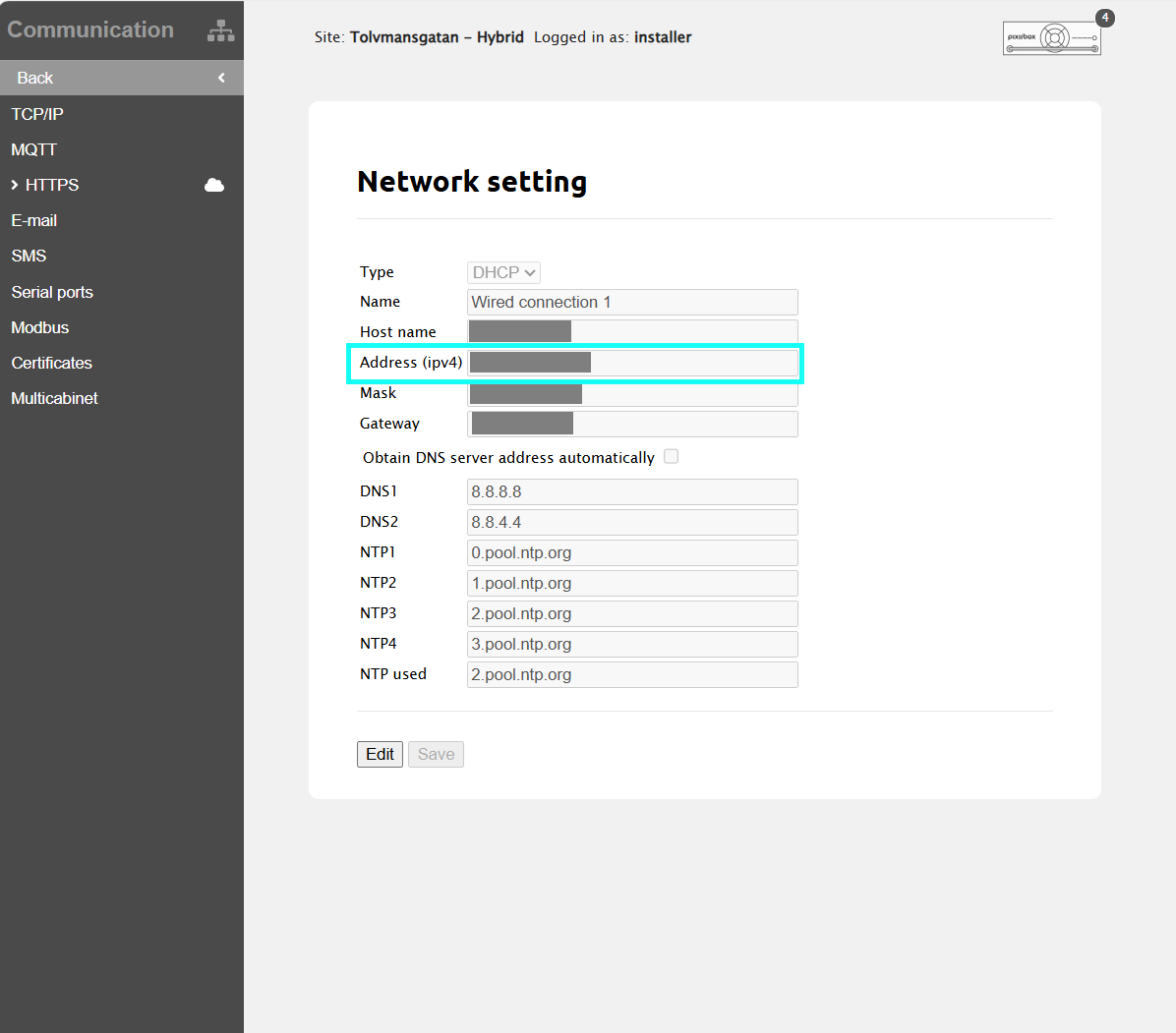

2.3 Omrežna konfiguracija (Pixii)

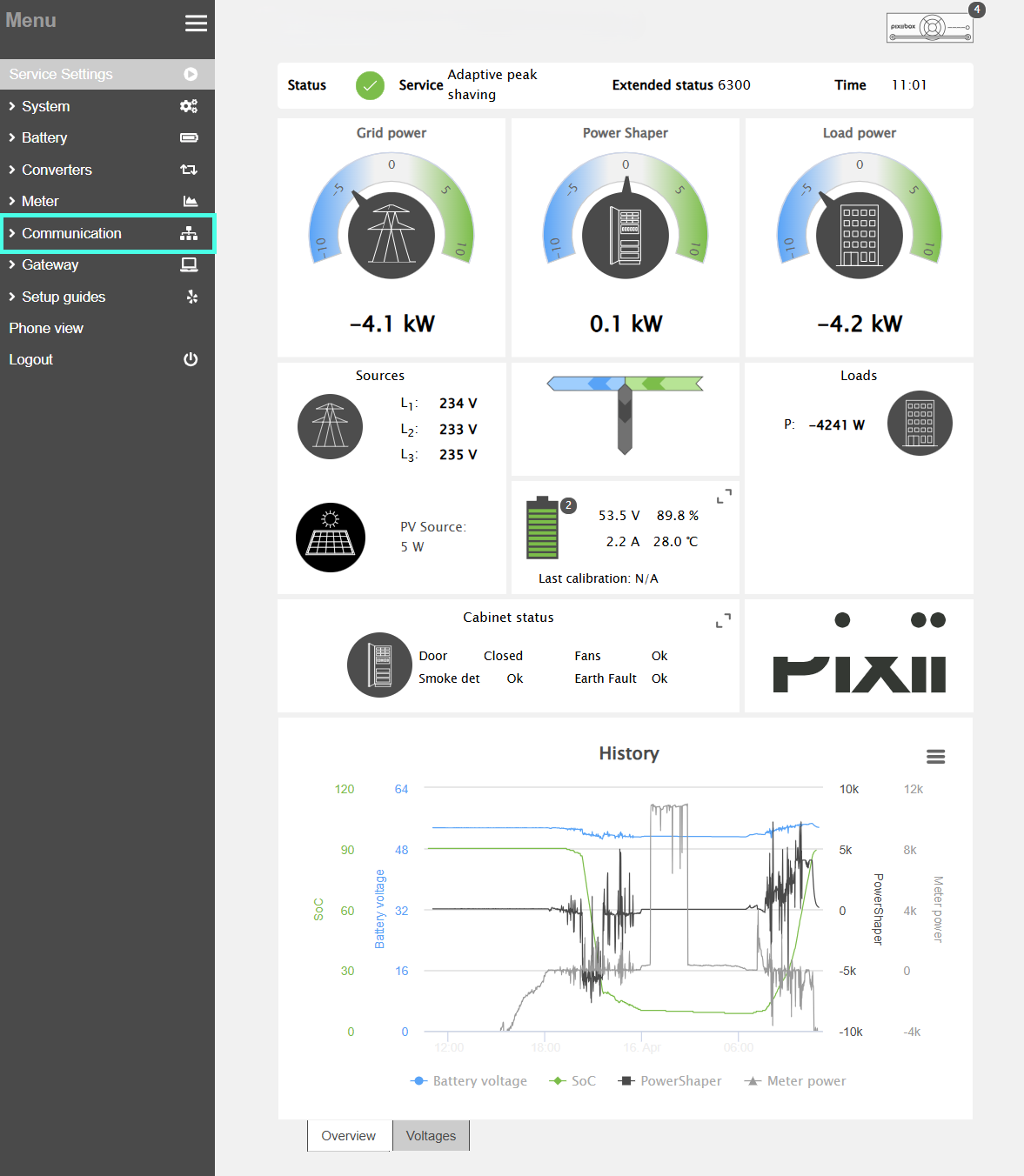

1. Odprite uporabniški vmesnik Pixii
   (Aplikacija Pixii Home za Pixii Home, Spletni vmesnik za PowerShaper)
2. Pomaknite se na:

Komunikacija → Omrežne nastavitve

3. Konfigurirajte:

• IP naslov
  → Priporočen statični IP
• Maska podomrežja
• Prehod (če je potrebno)

4. Zapišite IP naslov Pixii za konfiguracijo Reduxi.

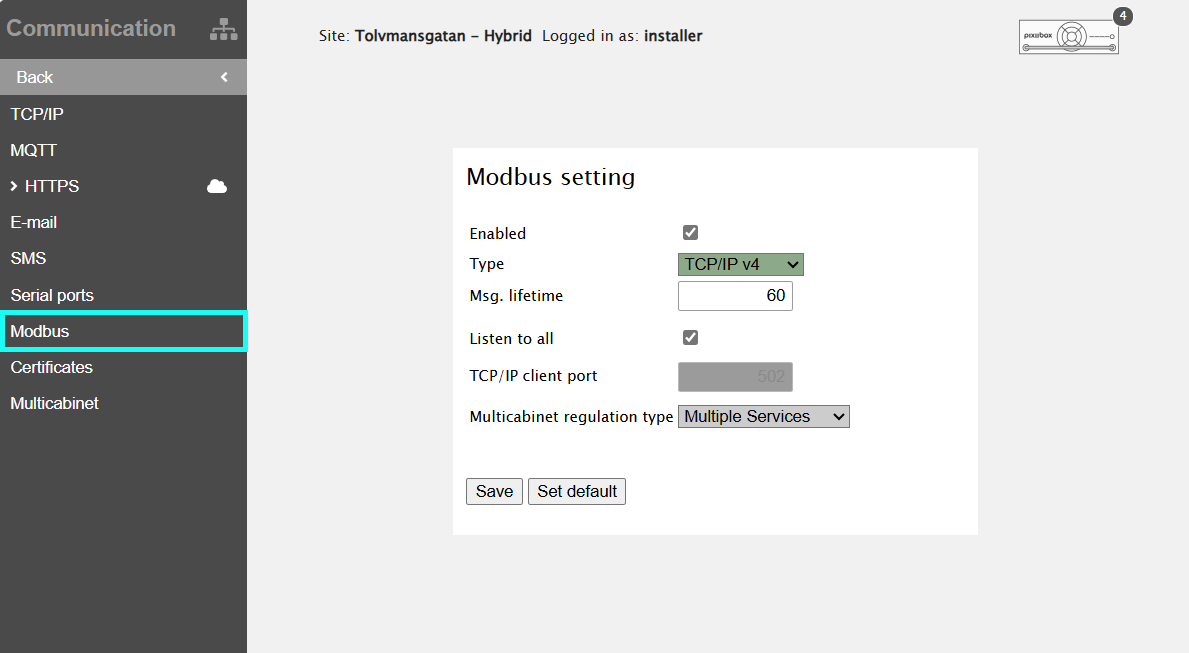

2.4 Konfiguracija Modbus TCP (Pixii)

1. Pomaknite se na:

Meni → Komunikacija → Modbus

2. Nastavite:

• Omogočeno: Da
• Tip: TCP/IP
• TCP vrata: 502 (privzeto)

3. Shranite nastavitve.

2.5 Vrsta regulacije več omar (potrebno za Modbus TCP)

Pomaknite se na:

Meni → Komunikacija → Modbus

Na voljo sta dve možnosti:

Več storitev

• Notranja nadzorna logika Pixii je aktivna
• Reduxi deluje kot nadzorni sistem

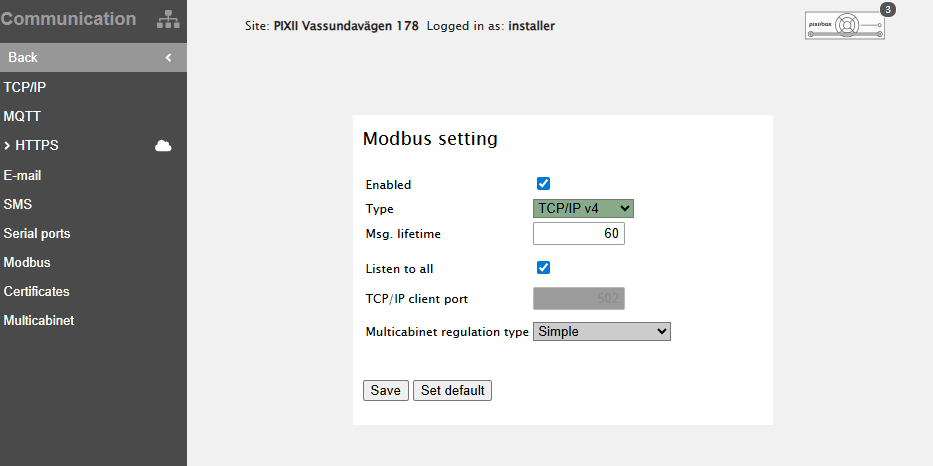

Preprost Modbus

• Reduxi prevzame popoln nadzor
• Pixii deluje kot nadzorovana naprava

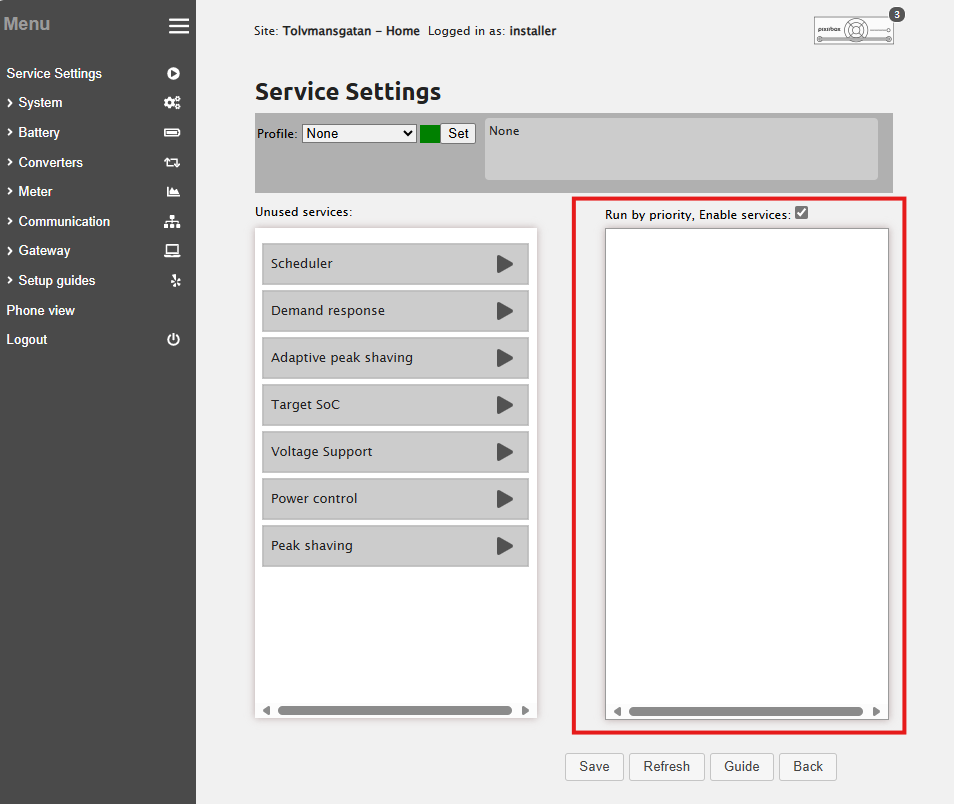

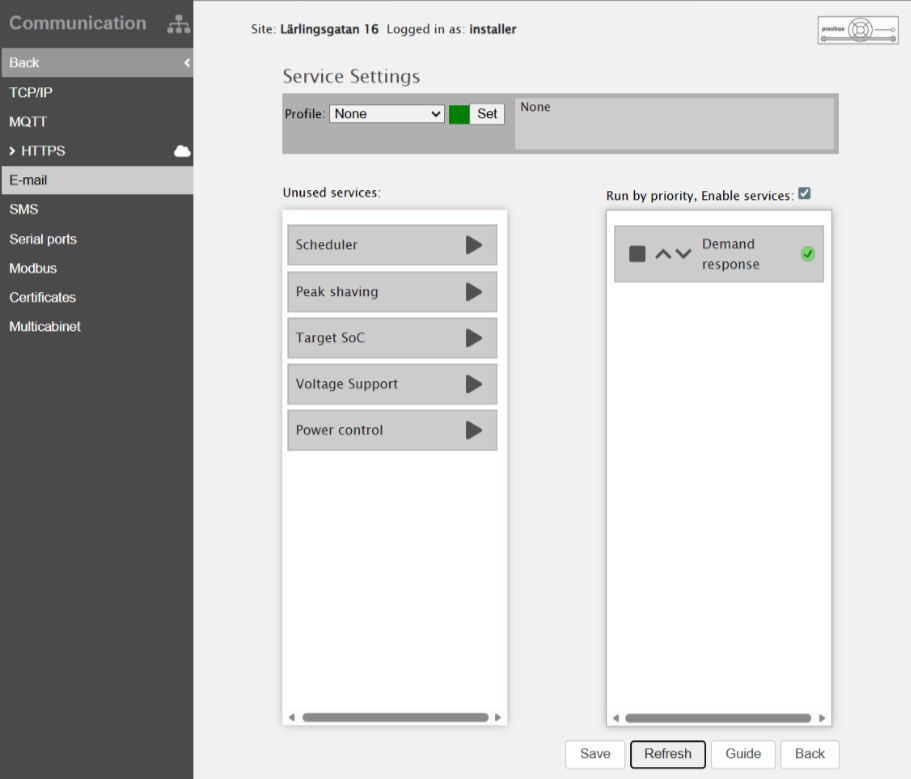

za ustrezen odziv sistema je bilo treba aktivirati povratni signal odjemalcev. To storite s klikom na gumb za zagon (pomik v desno) in nato s shranjevanjem nastavitve.


Če komunikacija Modbus ne deluje pravilno, ponovno zaženite PIXII.

Opomba:
Sprememba vrste regulacije Multicabinet lahko izvede samo Pixii podpora.

3. Komunikacijska možnost B – Modbus RTU preko RS485

3.1 Opis

Modbus RTU preko RS485 se uporablja, kadar:

• Ethernet ni na voljo
• Potrebujete industrijsko serijsko vodilo

Značilnosti:

• Serijska komunikacija
• Zahteva dostop do omare
• Uporablja Pixii prehod Serial COM4

3.2 Fizična lokacija RS485

• RS485 se nahaja na Pixii prehodu
• Priključna točka: Serijski COM4
• Fizični dostop: znotraj omare Pixii

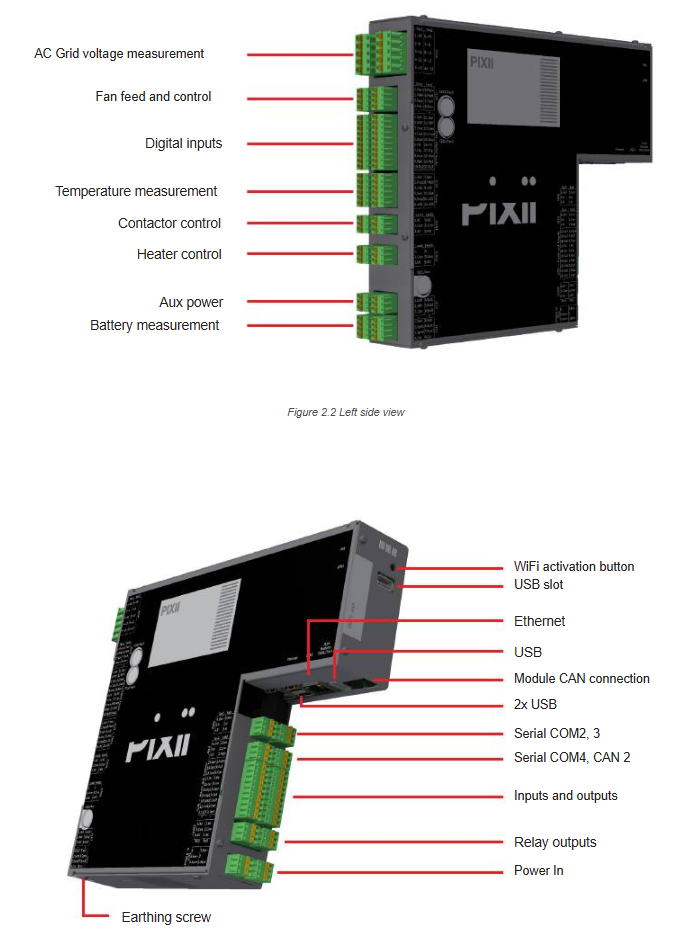

• Referenca: Slika 2.3 – Pogled s strani (Serijski COM4)

3.3 Konfiguracija vloge več omar (potrebno za RS485)

Pomaknite se na:

Sistem → Splošne nastavitve

Sistem z eno omaro:

• Vloga več omar: Odjemalec

Sistem z več omarami:

• Ena omara: Glavni
• Vse ostale: Odjemalec

Opomba:
Vloga več omar je neodvisna od vlog Modbus master/slave.
Pixii je vedno Modbus odjemalec.

3.4 Konfiguracija serijskih vrat (RS485)

Pomaknite se na:

Meni → Komunikacija → Serijska vrata

Izberite zavihek Serijska vrata »4« (COM4) in konfigurirajte:

Shranite nastavitve.

3.5 Konfiguracija Modbus RTU

Pomaknite se na:

Meni → Komunikacija → Modbus

Nastavite:

Za sisteme z več omarami:

• Vsaka omara mora uporabljati edinstven naslov Modbus.

Shranite nastavitve.

4. Dodajanje Pixii k krmilniku Reduxi

Ta korak je identičen za obe komunikacijski možnosti, razen izbrane vrste povezave.

4.1 Dodaj napravo

Prijavite se v konfigurator Reduxi in izberite Dodaj napravo.

4.2 Osnovne nastavitve naprave

• Tip naprave: Baterija
• Tip: Pixii PowerShaper ali Pixii Home
• Ime: Določeno s strani uporabnika

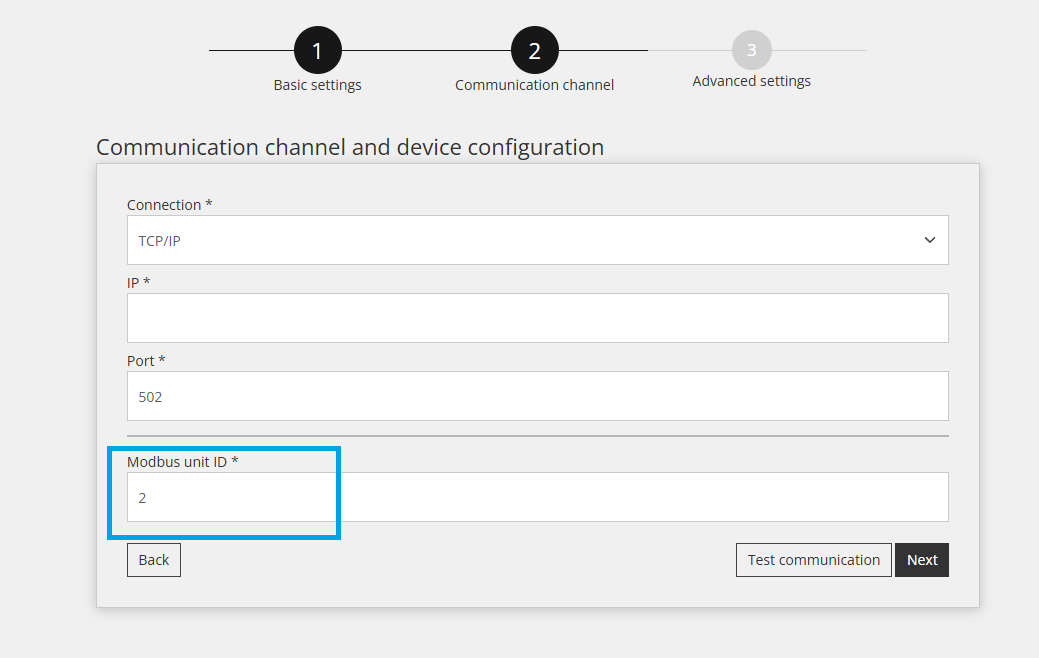

4.3 Izbira komunikacijskega kanala

Izberite vrsto komunikacije:

• TCP/IP → za Modbus TCP
• Serijski RS485 → za Modbus RTU

Ustrezno nastavite parametre.

4.4 Test komunikacije

Uporabite Test komunikacije.

Možni rezultati:

• ✅ Komunikacija uspešna

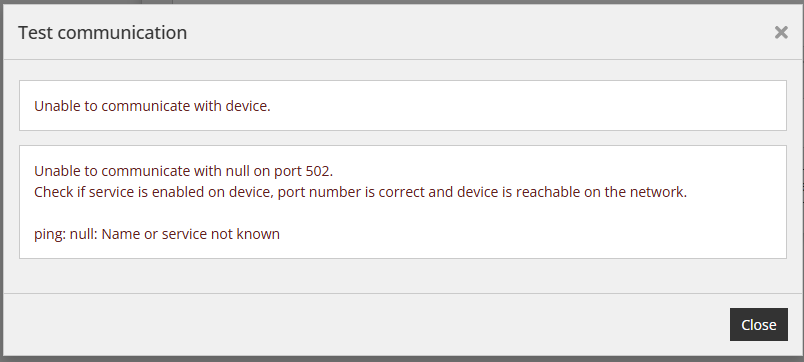

• ❌ Komunikacija neuspešna

5. Napredne nastavitve

Napredna nastavitev je poljubna in je odvisna od specifičnih potreb lokacije, kjer je nameščen krmilnik Reduxi. Ko končate z vsemi naprednimi nastavitvami, pritisnite gumb »Končano« na spodnji desni strani.

6. Nadzorne nastavitve/opredelitve za naprave PIXII v konfiguratorju Reduxi

Nadzor sistema PIXII lahko izvajate z dvema možnostma, kot je opisano v točki 3.3, Nastavitve PIXII Modbus. Glede na uporabljeno možnost se mora uporabnik zavedati, da je treba v konfiguratorju Reduxi za vsako napravo PIXII, ki je dodana v sistem, določiti ustrezno vrsto nadzora.

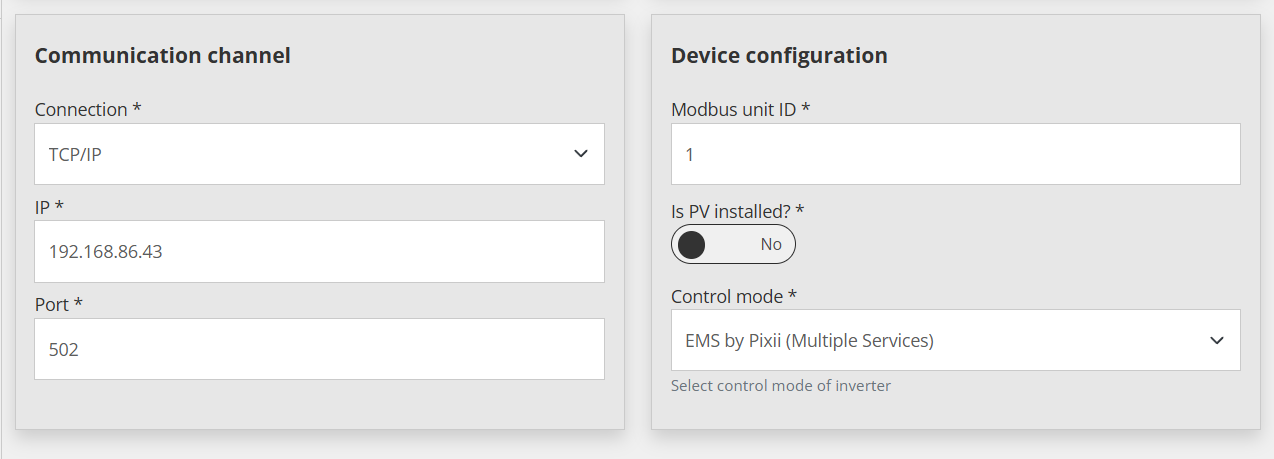

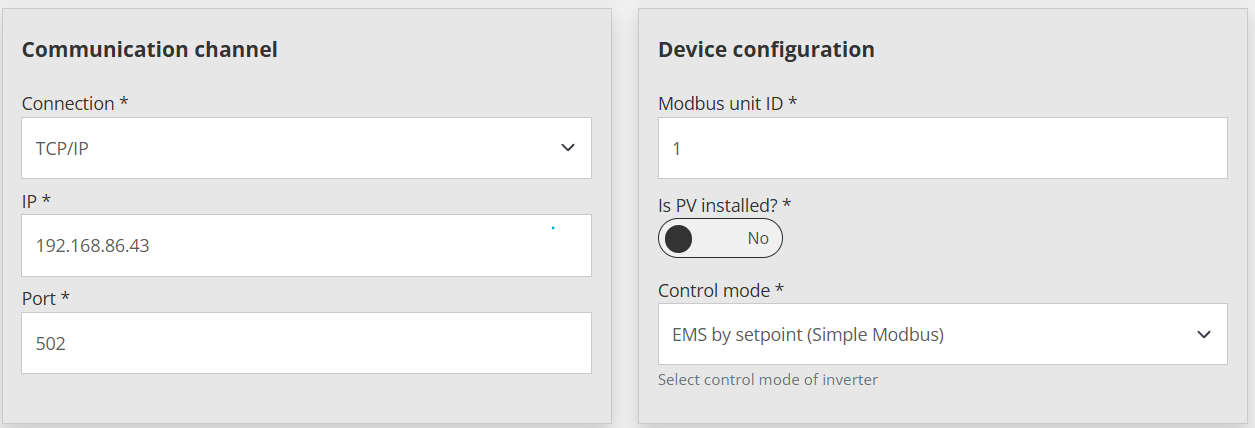

V primeru naprave Multiple Services v meniju Devices/PIXII/Details/under all settings je treba konfigurirati, kot je prikazano na spodnji sliki:

Če je treba napravo Simple Modbus v meniju Naprave/PIXII/Podrobnosti/pod vsemi nastavitvami konfigurirati, kot je prikazano na spodnji sliki:

7. Zadnje meritve

Po uspešnem vzpostavljanju komunikacije z novo dodano napravo, se lahko njene vrednosti preverijo pod Naprave/PIXII PowerSharper v konfiguratorju Reduxi kot dodaten test.

Za napreden nadzor baterije vključite napravo v strategijo sistema Reduxi. Pod Naprave/PIXII PowerSharper ali Home v konfiguratorju Reduxi, mora biti vrsta nadzora nastavljena na AUTO, da bodo ukazi za strategijo vplivali na baterijo.

Če želite doseči čim večjo prilagodljivost in zmanjšanje stroškov energije glede na dinamične cene in dinamične tarife, upoštevajte navodila za opredelitev strategije na tej povezavi: Strategije za krmilnik Reduxi.

Po uspešnem dodajanju naprave jo je mogoče tudi spremljati in upravljati preko aplikacije Reduxi.
