Kako povezati sonnenBatterie s krmilnikom Reduxi
Povežite svojo sonnenBatterie z Reduxi Controllerjem in pustite, da jo strategije Reduxi polnijo in praznijo po najboljših cenah. Ta navodila obravnavajo povezavo prek JSON API in kažejo, kje velja navodilo za REST API za Gen. 8 ali novejšo.

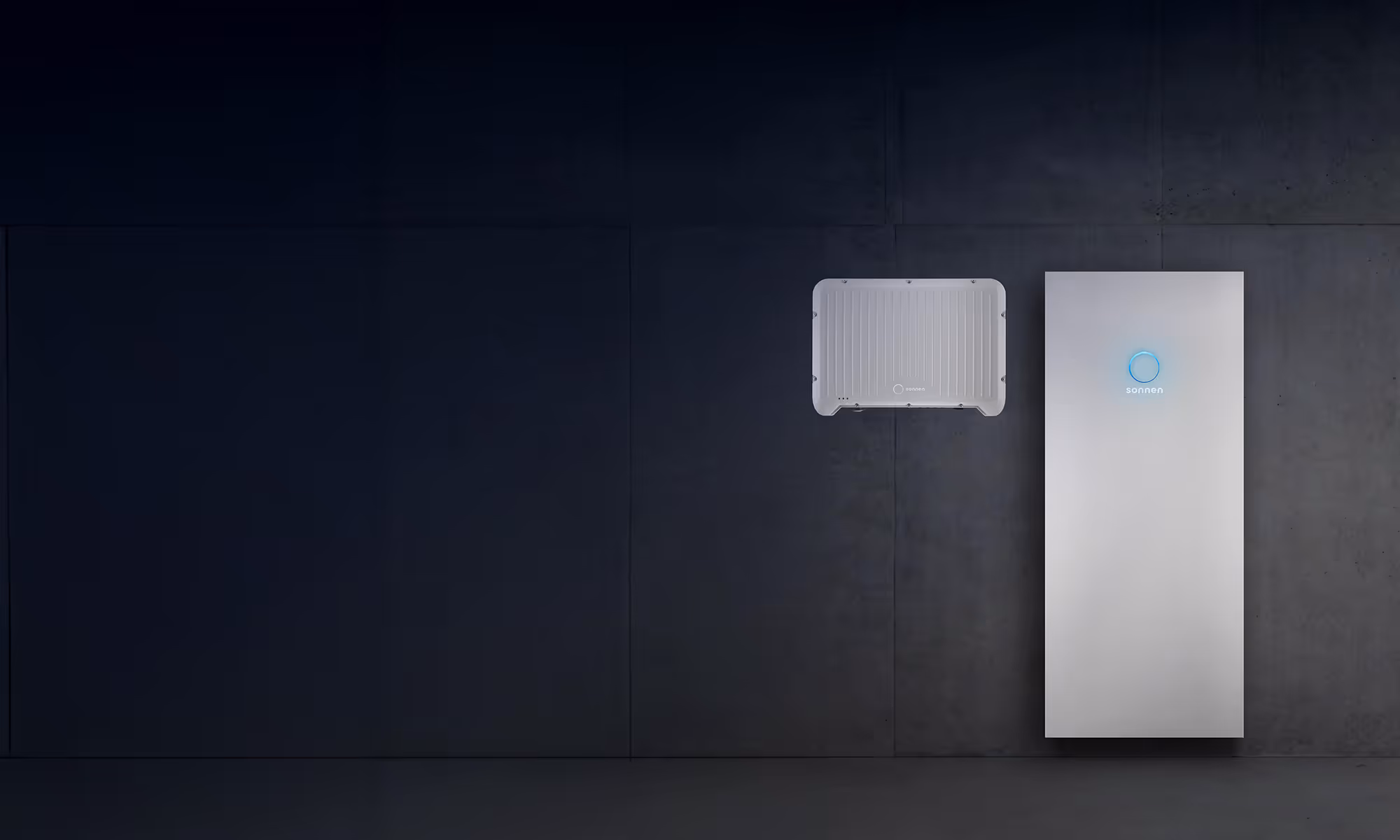

Besedilni opis te slike
Fotografija naprave sonnenBatterie, slika proizvajalca. Temno siva betonska stena v zatemnjenem prostoru. Na steni levo visi siv pravokoten modul z narebreno ali perforirano sprednjo stranjo, po podnapisu hibridni razsmernik. Ob njem desno stoji visoka svetlo siva omara z okroglim svetlomodro osvetljenim obročem blizu vrha. Na napravah ni berljivega besedila.
1 Tehnična dokumentacija
Strani proizvajalca za sonnenBatterie:
- sonnenBatterie 10 – stran izdelka proizvajalca
- Navodila za uporabo Sonnen – navodila za uporabo proizvajalca
Video navodila:
2 Potrebna oprema
Pripravite naslednje:
- Reduxi Controller (nameščen in na spletu)
- sonnenBatterie z JSON API pod Software Integration
- Lokalni naslov IP naprave sonnenBatterie
- Računalnik v istem lokalnem omrežju kot sonnenBatterie
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
3 Lokalni dostop do sonnenBatterie
Baterijo sonnenBatterie povežite v lokalno omrežje prek LAN. Reduxi Controller mora biti v istem omrežju.
Naprava sonnenBatterie dobi naslov IP od:
- usmerjevalnika,
- omrežnega stikala
- ali lokalnega strežnika DHCP.
Za iskanje naslova IP ali imena DNS naprave sonnenBatterie uporabite find-my.sonnen-batterie.com in sledite navodilom Sonnen.
Odprite spletni brskalnik in vnesite lokalni naslov IP naprave sonnenBatterie, da odprete njen spletni vmesnik. Primer: http://<IP>
4 Nastavitev naprave sonnenBatterie
Prijavite se v spletni vmesnik sonnenBatterie (glejte točko 3). Za Reduxi Controller potrebujete žeton API in IP-naslov (glejte točko 6).
4.1 Odprite Software Integration
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika sonnenBatterie v brskalniku, stran Software-Integration, zavihek JSON API. Naslovna vrstica kaže lokalni IP-naslov, ki mu sledi pot dash/software-integration/json-api; IP-naslov je označen z rdečim okvirjem in puščico z oznako SonnenBatterie IP. Levi meni: Dashboard, System, Inverter, Settings, Network in Software-Integration (poudarjeno). Zavihki: JSON API (aktiven), Webhook API in sonnenKNX Module. Dve stikali sta vklopljeni: Read API (Allows to request the current status of the sonnenBatterie, measurements and configuration values) in Write API (Send requests to charge/discharge the sonnenBatterie and set configuration values). Pod njima je polje API Token z vrednostjo žetona, označeno z rdečim okvirjem in oznako API Token, ter gumb Create New. Primer v vrstici ponavlja žeton in IP-naslov z enakimi oznakami. Spodaj: povezava sonnenBatterie JSON API v2 documentation.
4.2 Omogočite Read API in Write API
Vklopite Read API in Write API. Potrebna sta oba: Reduxi bere meritve z Read API, ukaze za polnjenje in praznjenje pa pošilja z Write API.
Besedilni opis te slike
Obrezan posnetek zaslona zavihka JSON API z zavihki JSON API, Webhook API in sonnenKNX Module. Stikalo Read API je vklopljeno. Pod njim je svetlo moder opozorilni okvir z besedilom This functionality is disabled while VPP is active, nato zasivljeno stikalo Write API v izklopljenem položaju z besedilom Send requests to charge/discharge the sonnenBatterie and set configuration values. Moder pravokotnik poudarja opozorilo in stikalo Write API.
4.3 Nastavite način delovanja
Na levi strani odprite meni Settings in nastavite način delovanja na Manual. Šele nato lahko Reduxi Controller prevzame upravljanje baterije.
Besedilni opis te slike
Posnetek zaslona strani Settings sonnenBatterie (programska oprema 1.15.6). Levi meni: Dashboard, System, Inverter, Settings (poudarjeno), Network in Software-Integration. Kartica Operating Mode vsebuje spustni seznam, ki kaže Manual; odprt seznam pod njim ponuja Manual, Automatic - Self-Consumption, Battery-Module-Extension (30%) in Time-Of-Use. Pod kartico je viden prekinjalnik z oznako Surplus fullcharge.
5 Prijava v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
6 Dodajte sonnenBatterie v Reduxi
S temi koraki dodate sonnenBatterie kot novo napravo na Reduxi Controllerju.
6.1 Osnovne nastavitve
Prijavite se v Reduxi Configurator (glejte točko 5; glejte tudi How to log in to Reduxi Configurator via browser) in kliknite + Add device.

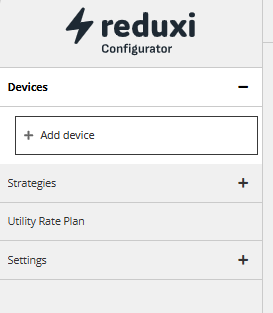

Besedilni opis te slike
Posnetek zaslona levega menija v Reduxi Configurator pod logotipom reduxi Configurator. Menijske postavke: Devices (razširjeno, z znakom minus) z gumbom '+ Add device' (z obrobo); Strategies (znak plus); Utility Rate Plan; Settings (znak plus). Desna stran je prazna in bela.
V prvem koraku določite osnovne nastavitve:
- Device type: Hybrid Inverter
- Type: Sonnen
- Name: poljubno ime

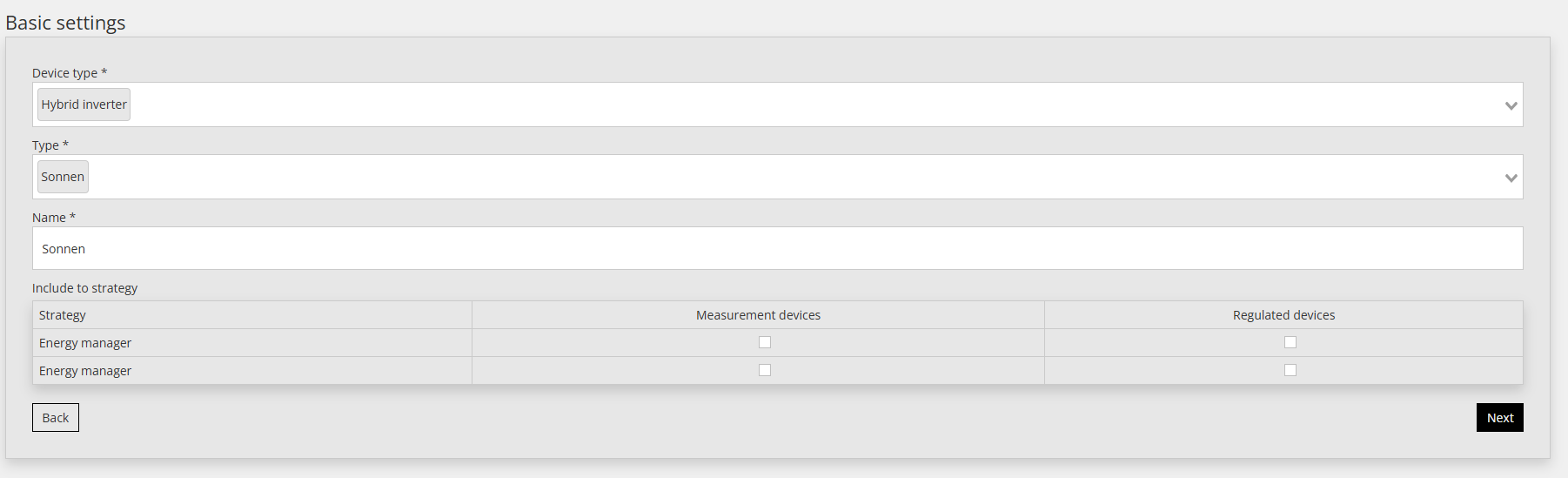

Besedilni opis te slike
Posnetek zaslona obrazca Basic settings v Reduxi Configurator, odrezan na desnem robu. Polja: Device type (spustni meni, vrednost v drobnem besedilu); Type (spustni meni, vrednost je videti Sonnen, drobno besedilo); Name (besedilno polje, vrednost je videti sonnen, drobno besedilo). Spodaj razdelek Include in Strategy s tabelo: stolpci Strategy, Measurement Device, Regulated Device; dve vrstici, obe z oznako Energy manager, vsaka z majhnim kazalnikom v stolpcih Measurement Device in Regulated Device. Gumba: Back (spodaj levo, bel), Next (spodaj desno, črn). Slika je v nizki ločljivosti in večina besedila je majhna.
Kliknite Next.
6.2 Nastavitve komunikacije
Vnesite parametre povezave med Reduxi Controllerjem in sonnenBatterie. Uporabite IP-naslov in žeton API iz točke 4.
| Parameter | Vrednost |
|---|---|
| Povezava | TCP/IP |
| IP | Naslov IP naprave sonnenBatterie |
| Vrata | 80 |
| API token | Žeton API z zavihka JSON API (točka 4, točka 4.1) |
| Nazivna moč | Izberite nazivno moč, ki ustreza vaši sonnenBatterie |
| PV | Izberite Yes, če je nameščen merilnik PV, sicer No |
Besedilni opis te slike
Posnetek zaslona obrazca Communication channel and device configuration v Reduxi Configuratorju. Polja od zgoraj navzdol: Connection (TCP/IP), IP (prazno, s svetlo modro puščico, ki kaže na polje), Port (80), API token (prazno, s svetlo modro puščico; namig: API token is located in inverter web interface in section Software-Integration / JSON API), Rated power (14.4 kW) in PV (Yes; namig: Is PV meter installed?). Gumbi spodaj: Back, Test communication in Next.
6.3 Preizkus komunikacije
Na dnu čarovnika kliknite Test communication. Test enkrat prebere podatke iz sonnenBatterie in ničesar ne shrani. Če je test uspešen, kliknite Next.
Test vrne enega od dveh rezultatov:
Besedilni opis te slike
Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.
Besedilni opis te slike
Posnetek zaslona pogovornega okna Test communication v Reduxi Configurator s ikono za zapiranje (x) zgoraj desno. Belo polje z rezultatom, zeleno besedilo: Successful readout from device. Vrednosti: Battery active power: 5.0 W; Battery current: 0.0229 A; Battery export active energy: 0 Wh; Battery import active energy: 0 Wh; Battery min. active power: -9600.0 W; Battery min. state of charge: 10.0 %; Battery state of charge: 100.0 %; Battery voltage: 218.0 V; Grid active power: 1456.0 W; Grid export active energy: 0 Wh; Grid import active energy: 0 Wh; Load active power: 1454.0 W; Load import active energy: 0 Wh; Off-grid: false; PV active power: 0.0 W; PV export active energy: 0 Wh; State name: GRID_ON; Additional parameter - CAPACITY_MAX_WH: 19531.0; Additional parameter - FREQUENCY: 49.965. Gumb: Close (temen, spodaj desno).
Besedilni opis te slike
Posnetek zaslona pogovornega okna z naslovom Test communication (križec za zapiranje zgoraj desno). Prvo polje: Unable to communicate with device. Drugo polje z rdečim besedilom: Unable to communicate with null on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. ping: null: Name or service not known. Gumb: Close (temen).
Če prejmete sporočilo “Unable to communicate with device”, preverite nastavitve (glejte točko 8).
6.4 Napredne nastavitve
Napredne nastavitve so neobvezne in so odvisne od potreb lokacije. Ko končate, kliknite Done: napravo ustvari samo Done.
Besedilni opis te slike
Posnetek zaslona čarovnika Reduxi Configuratorja, korak 3 od 3 Advanced settings; vrstica napredka kaže Basic settings, Communication channel in Advanced settings. Stikala Yes/No, vsa nastavljena na No: set data saving interval (default 1 min), set reading delay (default 1000 ms), set writing delay (default 1000 ms), set power generation limits and capabilities, set power consumption limits and capabilities, limit communication with the device to read-only (default No), invert direction for energy import and export (default No), exclude device from summary (default No). Trije spustni seznami L1, L2 in L3 is connected to main feed so nastavljeni na L1, L2 in L3. Gumbi: Back levo in Done desno.
7 Preverite meritve in nastavite strategije
7.1 Last measurements
Ko je komunikacija vzpostavljena, izmerjene vrednosti preverite pod Devices – vaša naprava Sonnen – Last measurements v Reduxi Configuratorju.
7.2 Control type
V Reduxi Configuratorju odprite Devices – vaša naprava Sonnen in nastavite control type na AUTO. Ukazi strategije nato vplivajo na baterijo.
7.3 Reduxi Cloud
Kako dodati in povezati krmilnik z Reduxi Cloud: Reduxi Cloud
Ko je naprava dodana, jo lahko nadzirate in upravljate tudi v aplikaciji Reduxi.
7.4 Strategije
Za nastavitev strategij in AI Energy Manager uporabite spodnjo dokumentacijo.
8 Kontrolni seznam
S tem kontrolnim seznamom preverite pravilno nastavitev in zanesljivo delovanje.
8.1 Na krmilniku Reduxi Controller
-
IP-naslov in vrata: Vneseta sta IP-naslov sonnenBatterie in vrata
80. - API token: Vnesen je veljaven API token.
- Nazivna moč in PV: Nazivna moč in izbira PV ustrezata sistemu.
- Test komunikacije: Test komunikacije je uspešno zaključen.
- Control type: Control type naprave je nastavljen na AUTO.
- Dosegljivost: Naslov IP naprave je dosegljiv iz krmilnika Reduxi Controller.
8.2 V spletnem vmesniku sonnenBatterie
- Dovoljenja API: Omogočena sta Read API in Write API.
- VPP: Baterija je odklopljena od VPP.
- Način delovanja: Način delovanja je Manual.
8.3 Strategija
- Aktivna strategija: Izbrana strategija je nastavljena na Active.
- Energijska optimizacija AI: Optimizacija AI Energy Manager je v strategiji omogočena.
- Ena aktivna strategija: Naenkrat je aktivna samo ena strategija.
- Omejitve uvoza/izvoza: Omejitvi uvoza in izvoza sta določeni in nastavljeni.
✓ Povzetek
Priprava (točke 1–3): Pripravite lokalni IP-naslov in računalnik v istem omrežju. Odprite spletni vmesnik sonnenBatterie.
sonnenBatterie (točka 4): Odprite Software-Integration, zavihek JSON API. Omogočite Read API in Write API (baterijo najprej odklopite od VPP), kopirajte ali ustvarite žeton API in nastavite način delovanja na Manual.
Dodajanje v Reduxi (točki 5–6): Odprite Configurator in dodajte napravo s tipom Sonnen. Vnesite IP-naslov, vrata 80, žeton API, nazivno moč in PV. Zaženite Test communication, nato kliknite Done.
Zagon (točki 7–8): Preverite odčitke, nastavite control type na AUTO, nastavite strategije in preglejte kontrolni seznam.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Test komunikacije prikaže “Unable to communicate with device” | Preverite IP-naslov, vrata 80, žeton API in ali je IP-naslov dosegljiv s krmilnika (glejte točko 8). |
| Write API se ne da vklopiti | Prikaže se obvestilo “This functionality is disabled while VPP is active”. Baterijo odklopite od VPP, nato omogočite Write API (glejte točko 4.2). |
| API token ni na voljo | V spletnem vmesniku sonnenBatterie odprite Software-Integration, zavihek JSON API, in kliknite Create New. |
| Ukazi Reduxi na baterijo nimajo učinka | Preverite, ali je način delovanja Manual, ali sta Read API in Write API omogočena, ali je control type AUTO, ali je strategija Active in ali je aktivna samo ena strategija (glejte točko 8). |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
| Prijava z admin je zavrnjena | Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
| reduxi.local se ne naloži | Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, IP-naslov in vrata ter ali je API omogočen na napravi. |
