Povežite Reduxi s Huawei SUN2000B C&I prek Modbus TCP, kar omogoča dinamično upravljanje tarif, zmanjšanje stroškov energije in sprostitev zaslužka z arbitražo na trgu energije.
1.Huawei SUN2000B C&I elementi za povezavo
Povezava do uporabniškega priročnika za inverterski sistem SUN2000-(50K, 75K, 80K, 150K)-MG :
https://support.huawei.com/enterprise/en/doc/EDOC1100278228
Povezava do uporabniškega priročnika za baterijski sistem PCS2000MA:
https://support.huawei.com/enterprise/en/fusionsolar/pcs2000ma-pid-255740923
Povezava za uporabnika za pametni merilnik DTSU666-H :
https://solar.huawei.com/en/professionals/all-products/DTSU666-H-100A
2. Huawei SUN2000B C&I povezava in Modbus TCP/IP aktivacija in pridobivanje IP-ja
2.1 Povezava na pametni zapisovalnik Huawei SUN2000B
Vsa konfiguracija in zagon se izvajata preko pametnega zapisovalnika Huawei SUN2000B, zato je povezava nanj ključnega pomena za dodatne korake, opisane spodaj.
Natančen opis, kako se povezati na pametni zapisovalnik Huawei SUN2000B, je na voljo na povezavi:

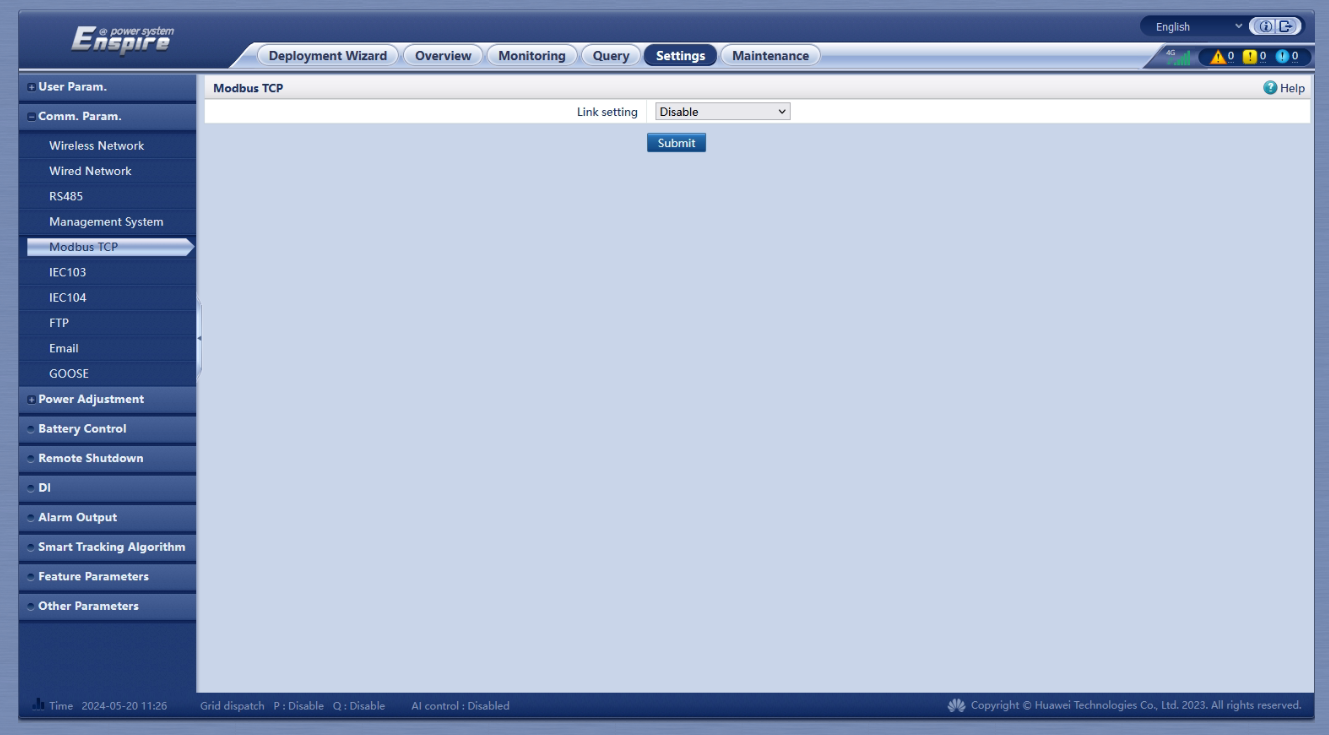

2.2 Aktivacija se izvede v meniju Nastavitve/Modbus TCP:
Komunikacijski protokol za prenos podatkov v primeru Reduxi in Huawei SUN2000B C&I je Modbus TCP/IP, ki ga je treba aktivirati v aplikaciji Enspire power system Huawei.
- Modbus TCP/IP nastavitve, kjer nastavite:
- Nastavitve povezave. Omogoči,
- Način naslavljanja: Logični naslov (mora biti nastavljeno na logično!)
- Naslov zapisovalnika: nastavite logični naslov SmartLoggerja,
- Hitro razporejanje: Onemogoči.

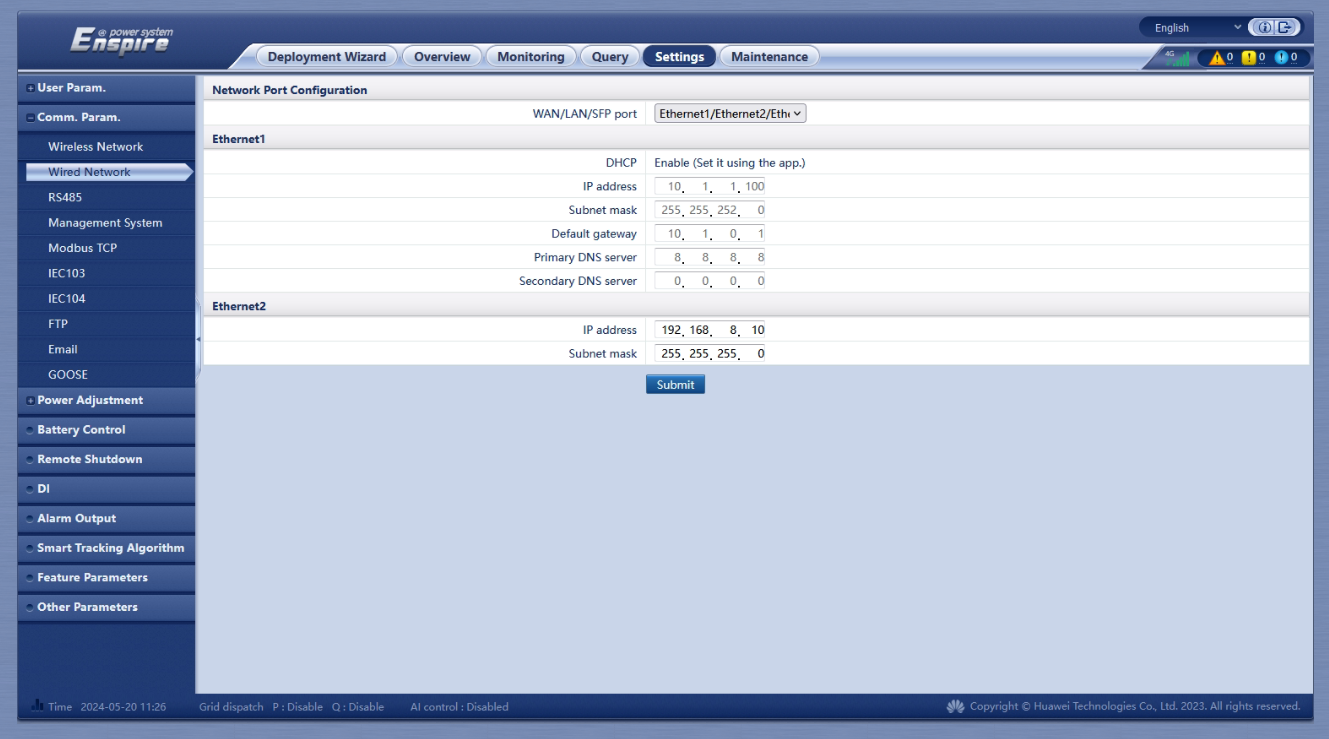

2.3 IP pametnega zapisovalnika Huawei SUN2000B se pridobi v meniju Nastavitve/Žično ali brezžično omrežje:
3. Huawei SUN2000B Modbus ID pametnega zapisovalnika za vse povezane elemente

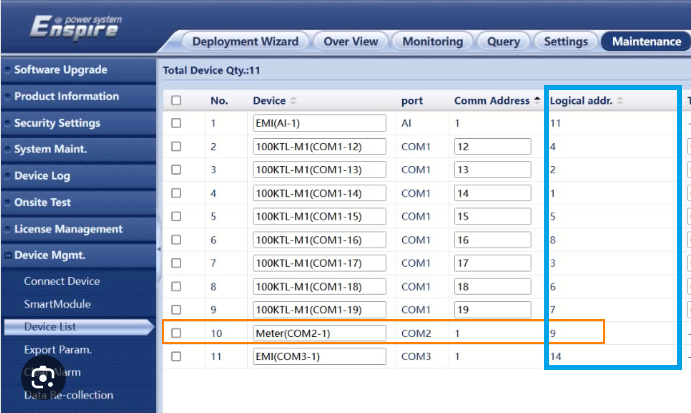

Vsi Modbus ID-ji (Modus naslovi), bistveni za konfiguracijo v sistemu Reduxi glede točke 4.3, so pridobljeni v aplikaciji Enspire pod Vzdrževanje/Seznam naprav:
3.1 C&I PCS2000MA Modbus ID-ji baterijskega sistema PCS in ESS (dodatna razlaga za baterijski sistem)

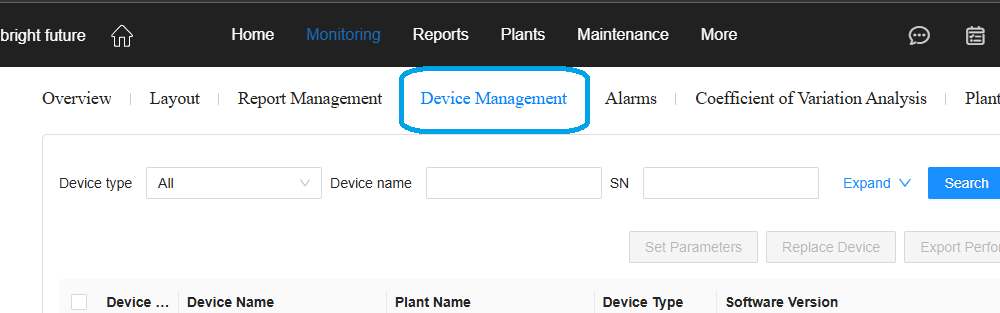

Ker je baterijski sistem sestavljen iz dveh delov, nadzora in spremljanja, obstajata dva različna naslova Modbus ID; oba naslova dobite v aplikaciji FusionSolar v razdelku Home/Device Management (Upravljanje doma in naprav), slika spodaj:

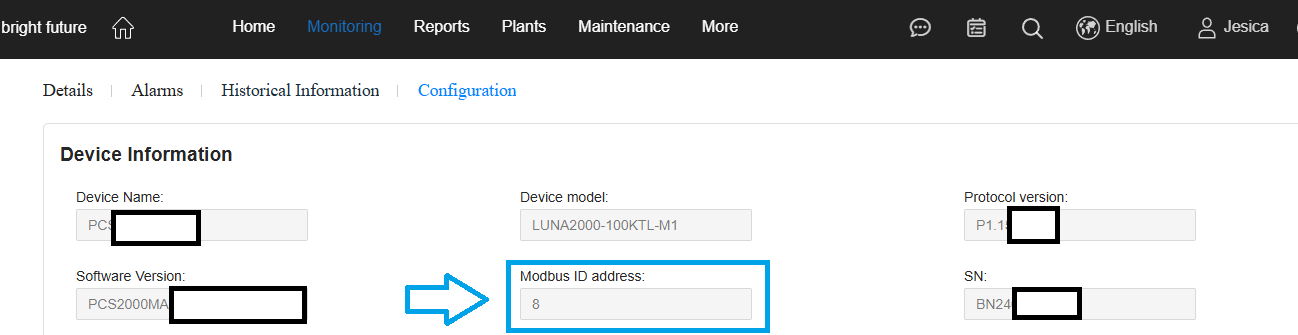

Za naslov PCS izberite element PCS in kliknite Configuration (Konfiguracija):

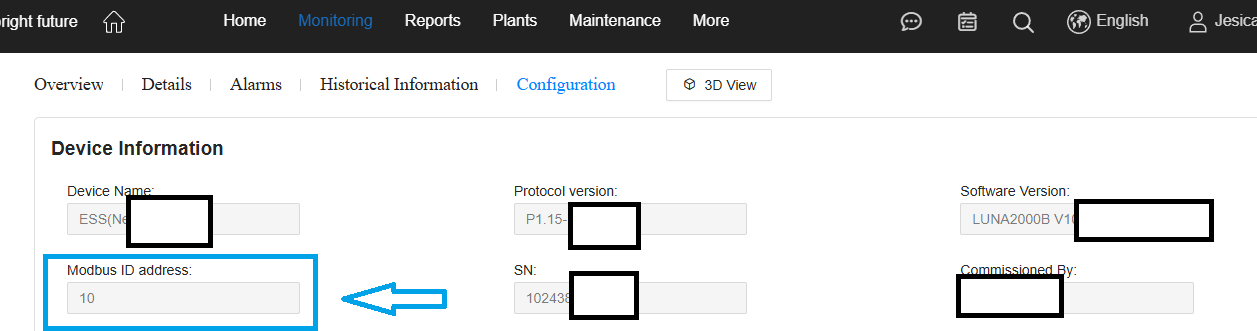

Za naslov PCS izberite svoj element ESS in kliknite Configuration (Konfiguracija):
4. Dodajanje nove naprave (Huawei SUN2000B)
Naslednje točke so predstavljene za dodajanje nove naprave (Huawei SUN2000) ali urejanje obstoječe naprave.
Ker je celoten sistem sestavljen iz različnih sestavnih delov, je treba za vsak del dodati posebno napravo. Obstajajo trije različni elementi:
- Energometri (Huawei SUN2000 3P in ne Chint DTSU666, ker se vsi podatki pridobijo iz Logger2000B)
- Inverter (Huawei SUN2000)
- Baterija (Huawei LUNA2000B)
Primer dodajanja nove naprave v sistem Reduxi za Huawei LUNA2000B bo prikazan v naslednjih točkah.
4.1 Dodajanje nove naprave
Prijavite se v aplikacijo Reduxi Configurator in pritisnite gumb "Dodaj napravo".

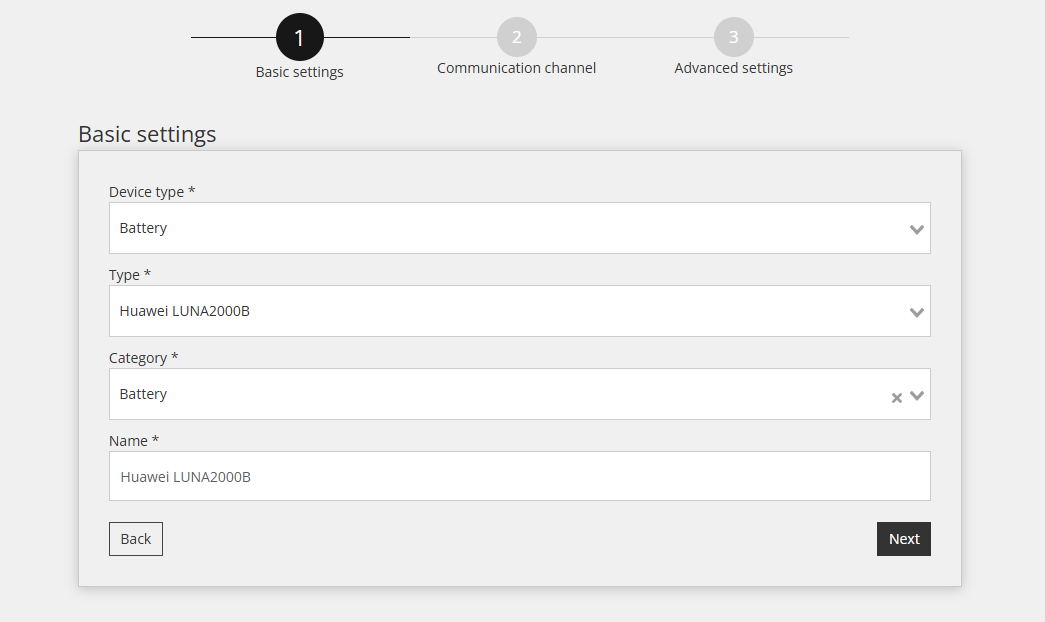

4.2 Izberite napravo, ki jo želite dodati (Osnovne nastavitve)
V prvem koraku izberite osnovne parametre naprave, ki jo želite dodati:
- Tip naprave: Baterija,
- Tip: Huawei LUNA2000B
- Ime: Navedite ime naprave.

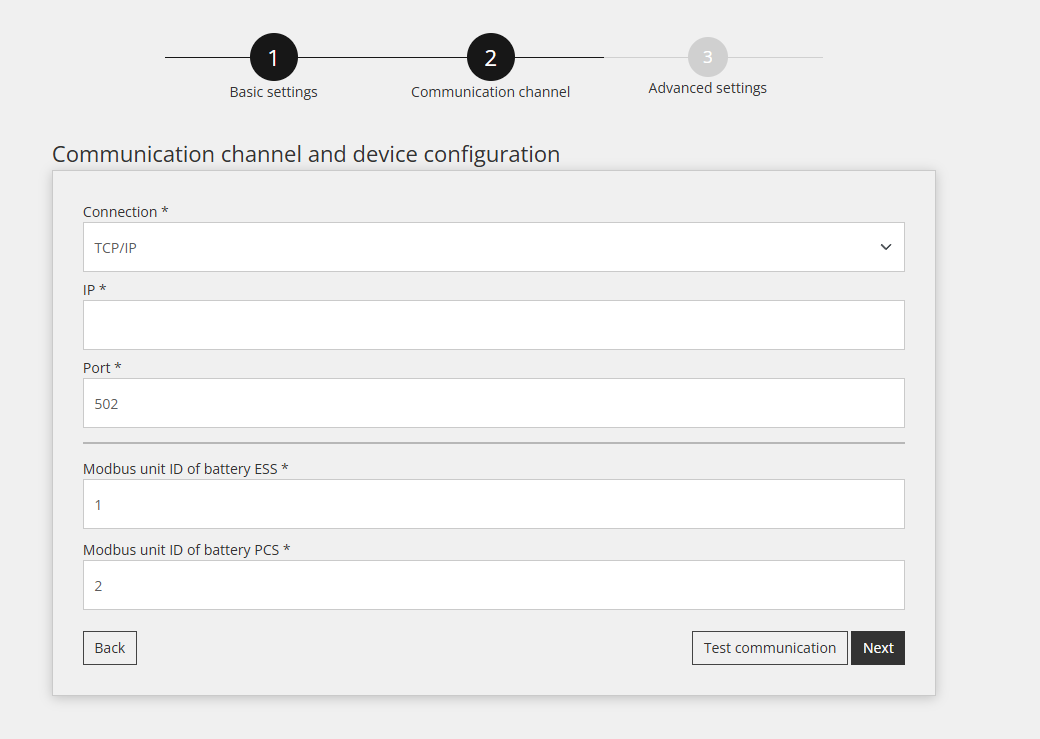

4.3 Komunikacijski kanal
Izpolnite parametre za komunikacijo s Huawei LUNA2000B, ki so:
- Povezava: TCP/IP,
- IP: vnesite IP iz točke SmartLogger2000B 2.2.
- Pristanišče: vedno 502,
- ID enote Modbus: vnesite ID enote Modbus EES in PCS baterije 3. točka
4.4 Preizkus komunikacije
Pod vsemi polji v komunikacijskem kanalu je gumb "Test communication", ki se uporablja za izvedbo testa.
Komunikacijski test lahko vrne dva odgovora:

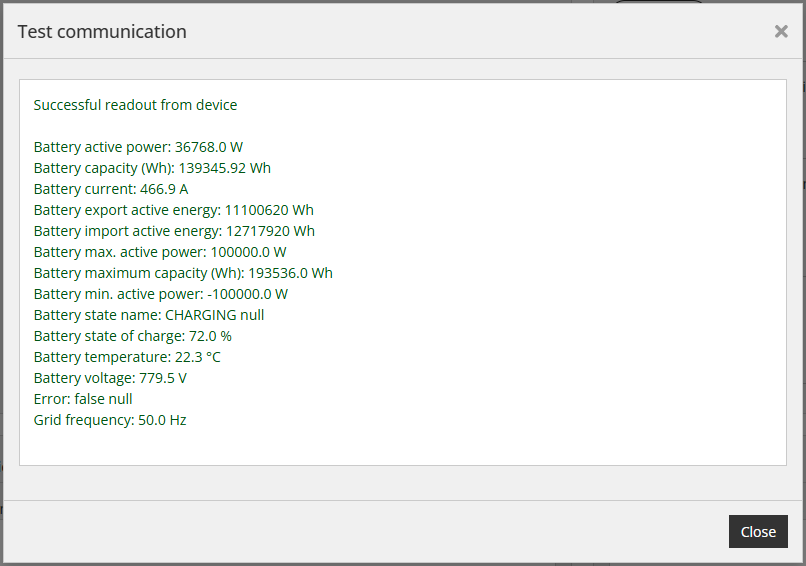

1. Komunikacija deluje pravilno, spodnja slika:
2. Komunikacija ne deluje pravilno, spodnja slika:
4.5 Napredne nastavitve
Napredne nastavitve so poljubne in so odvisne od posebnih potreb lokacije, na kateri je nameščen krmilnik Reduxi. Ko končate z vsemi naprednimi nastavitvami, pritisnitegumb "Done" na spodnji desni strani.
5. Odčitki iz naprave

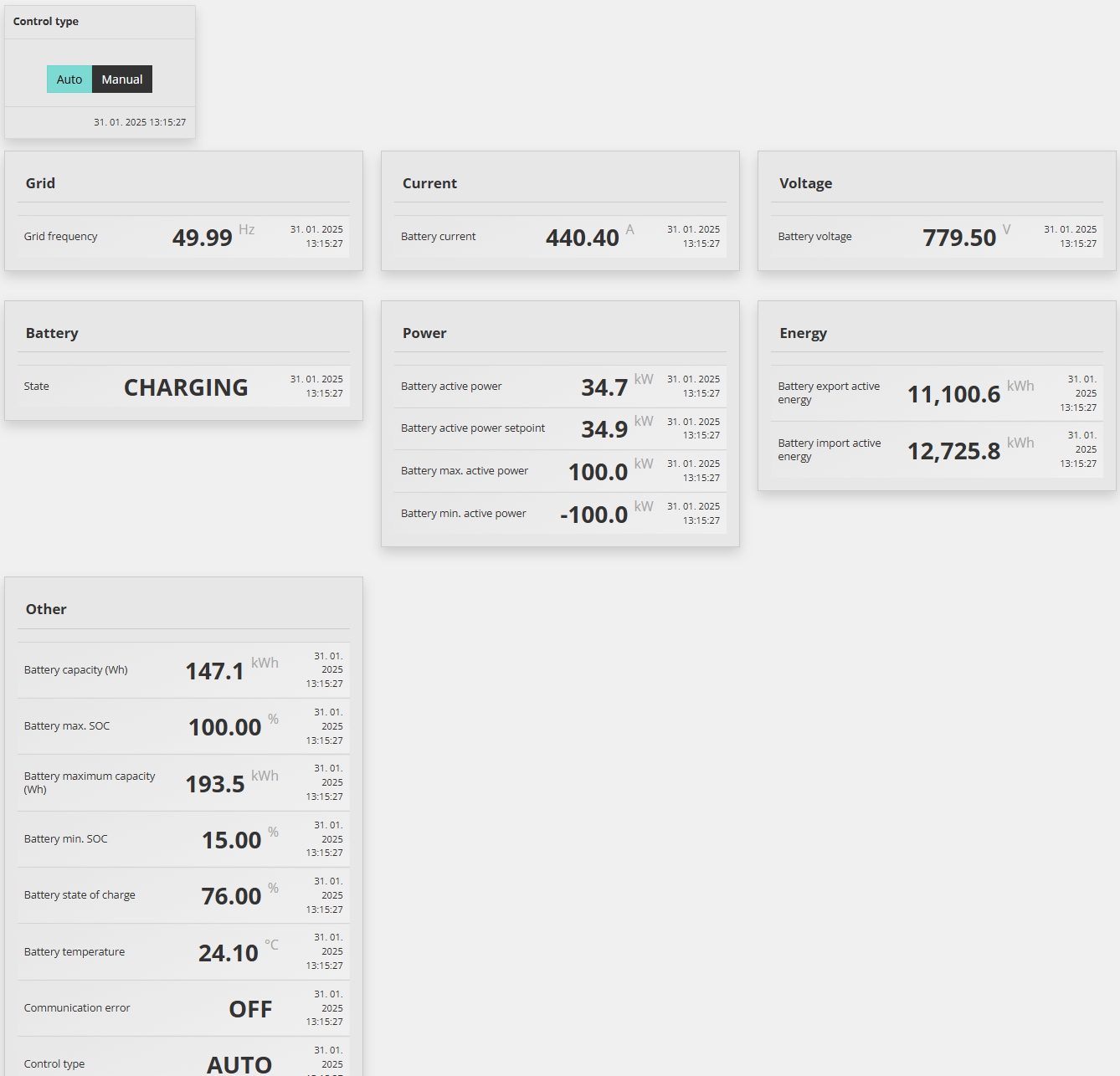

Namen te točke je prikazati, kako preveriti odčitke iz novo dodane naprave. To storite v razdelku "Naprava/Poslednja meritev".
Za napreden nadzor posameznih elementov, priključenih na SmartLogger2000B, je treba v strategijo sistema Reduxi dodati integrirane elemente.
Na primer, tip nadzora naprave Huawei LUNA2000B mora biti nastavljen na AUTO. To nastavitev lahko konfigurirate pod Naprave > Huawei LUNA2000B v programu Reduxi Configurator.
Ko je naprava nastavljena na AUTO, se lahko izvajajo ukazi iz strategije. V nasprotnem primeru postane kontrola zastarela.
Če želite doseči čim večjo prilagodljivost in zmanjšanje stroškov energije glede na dinamične cene in dinamične tarife, upoštevajte navodila za opredelitev strategije na tej povezavi: Strategije za krmilnik Reduxi.
Ko uspešno dodate napravo, jo lahko spremljate in nadzirate tudi prek aplikacije Reduxi.
