Kako povezati PEGO ECP200 BASE (HVAC) z Reduxi Controllerjem

PEGO ECP200 BASE povežite z Reduxi Controllerjem prek Modbus RTU. Dobite največjo fleksibilnost ter do 30 % nižje stroške in porabo energije.

🔧 PEGO ECP200 BASE · Reduxi Controller
🌐 Modbus RTU (RS485)
🏷️ Tip naprave: HVAC

📄 Prenesi kot PDF

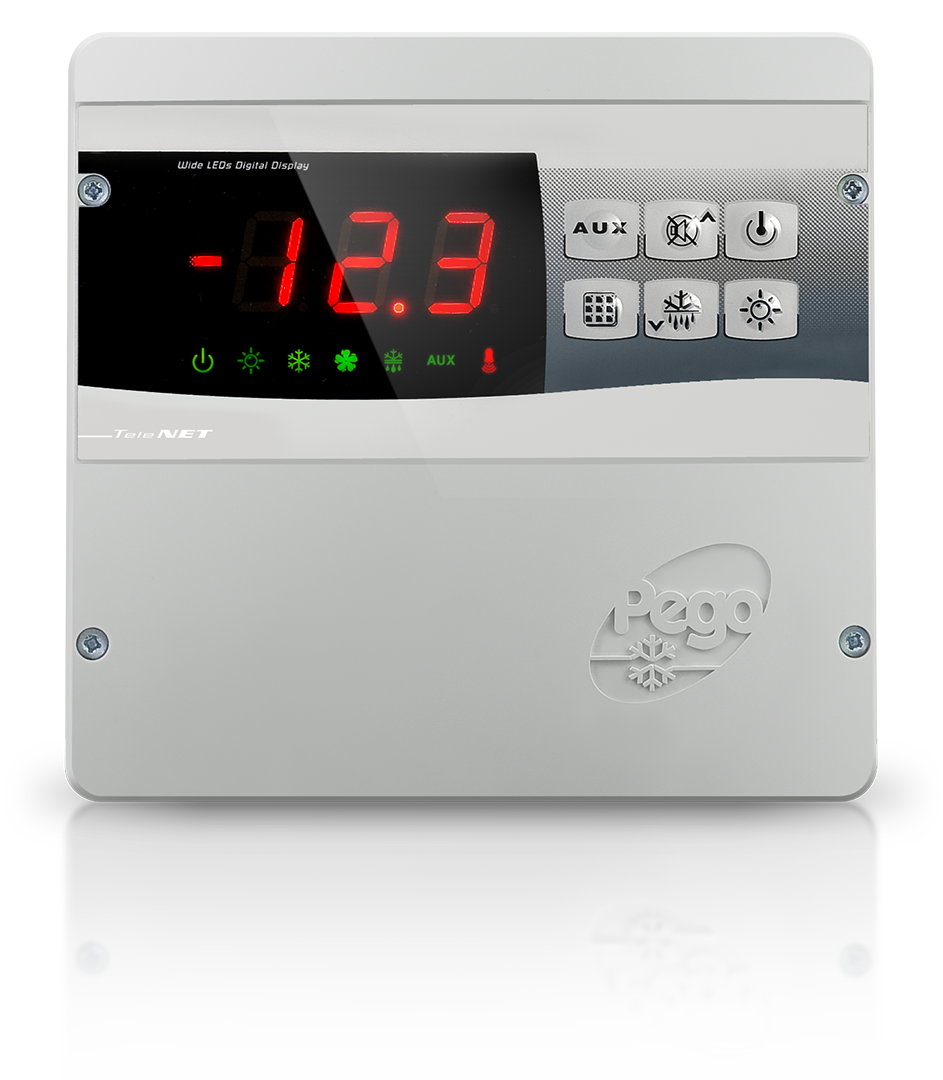

Fotografija krmilne plošče PEGO ECP200 BASE z rdečim zaslonom, ki kaže -12.3, in šestimi tipkami
PEGO ECP200 BASE
Besedilni opis te slike

Fotografija svetlo sive stenske krmilne plošče z zaobljenim pravokotnim ohišjem in sijajnim odsevom pod njim. Zgornji del: črna plošča z besedilom 'Wide LEDs Digital Display' nad rdečim sedemsegmentnim zaslonom, ki kaže -12.3. Pod zaslonom so ikone stanja: vklop (zelena), sonce (zelena), snežinka (zelena), ventilator (zelena), odtaljevanje (zelena), AUX (zeleno besedilo) in alarmna žarnica (rdeča). Desno je šest tipk: AUX, utišanje s puščico navzgor, vklop, ikona mreže, odtaljevanje/snežinka s puščico navzdol in ikona sonca. Besedilo 'TeleNET' je natisnjeno pod zaslonom na levi. Logotip 'Pego' je vtisnjen spodaj desno na ohišju. V vogalih so vidni štirje vijaki.

📋 V tem članku
  1. Tehnična dokumentacija
  2. Potrebna oprema
  3. Povežite PEGO ECP200 BASE z Reduxi Controllerjem
  4. Prijava v spletni vmesnik Reduxi
  5. Dodajte PEGO ECP200 BASE v Reduxi
  6. Preverjanje meritev
  7. Povzetek
  8. Pogoste težave
  9. Sorodni članki

1 Tehnična dokumentacija

Dokumenti za PEGO ECP200 BASE:

2 Potrebna oprema

Potrebujete naslednje komponente:

  • PEGO ECP200 BASE
  • Reduxi Controller
  • Kabel za povezavo Modbus RTU (RS485)
  • Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi

3 Povežite PEGO ECP200 BASE z Reduxi Controllerjem

PEGO ECP200 BASE ima vmesnik RS485, ki podpira Modbus RTU. Reduxi bere napravo prek tega vmesnika Modbus, zato mora biti fizična povezava vzpostavljena najprej.

Slika prikazuje, kako povežete Reduxi Controller in PEGO ECP200 BASE.

Ožičenje sponk 7 in 8 naprave PEGO ECP200 BASE na vtični priključek Reduxi Controllerja, rdeča in modra žica
Fizična povezava med Reduxi Controllerjem in PEGO ECP200 BASE
Besedilni opis te slike

Diagram ožičenja, ki združuje risbo in fotografijo. Levo: črtkana vodilna črta poteka od levega roba. Dve majhni polji z oznako TYPICAL CONNECTION imata vsako sponki A in B. Ob njiju je krmilnik PEGO z rdečim digitalnim zaslonom in tipkami, s sponkama, oštevilčenima 7 in 8, spodaj. Rdeča in modra žica potekata od črte do Reduxi Controllerja na desni (temna naprava z logotipom reduxi, vrati Ethernet in črnim vtičnim priključkom); rdeča in modra žica sta priključeni na črni vtični priključek. Majhen črn okrogel simbol je pod črto blizu leve strani.

4 Prijava v spletni vmesnik Reduxi

Spletni vmesnik Reduxi lahko odprete na dva načina:

Na daljavo
📱
Aplikacija Reduxi
Prek tunelske povezave · deluje od koder koli
🖥️
Spletni brskalnik
V lokalnem omrežju · prek naslova IP ali reduxi.local
📱 4.1 Prek aplikacije Reduxi
1
Odprite aplikacijo in se prijavite
Zaženite aplikacijo Reduxi na pametnem telefonu ali tablici in se prijavite s svojimi podatki.
2
Odprite Reduxi devices
Tapnite ikono menija (tri črte, zgoraj levo) in izberite Reduxi devices.
3
Aktivirajte tunelsko povezavo
Vklopite tunelsko povezavo in počakajte, da postane aktivna.
4
Odprite Configurator
Tapnite Open configurator. Odpre se spletni vmesnik Reduxi.
Aplikacija Reduxi: ikona menija (2), Reduxi devices (3), gumb Activate tunnel connection (4)
Aktivirajte tunelsko povezavo (korak 3)
Besedilni opis te slike

Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.

Aplikacija Reduxi, gumb Open configurator (korak 5) in domači zaslon Reduxi Configurator prek tunelske povezave (korak 6)
Odprite Configurator (korak 4)
Besedilni opis te slike

Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.

🖥️ 4.2 Prek spletnega brskalnika
1
Odprite stran za prijavo
Na napravi v istem omrežju odprite spletni brskalnik in vnesite naslov IP krmilnika ali http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.
2
Log in
Uporabniško ime: admin · Geslo: admin (tovarniška nastavitev)
Prijavna stran Reduxi Configurator na naslovu reduxi.local, naslovna vrstica je označena
Prijavni zaslon Reduxi Controllerja
Besedilni opis te slike

Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.

Domači zaslon Reduxi Configurator po prijavi: energijski tok s hišo 24.20 kW, omrežje 24.20 kW, EV charger 31.00 kW
Spletni vmesnik krmilnika po prijavi
Besedilni opis te slike

Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.

5 Dodajte PEGO ECP200 BASE v Reduxi

Ko povežete Reduxi Controller in PEGO ECP200 BASE, napravo registrirajte v Reduxi.

5.1 Osnovne nastavitve

Lokalno se prijavite v Reduxi Configurator (glejte ⁠točko 4⁠) in kliknite gumb Add device.

Stranska vrstica Reduxi Configurator z označenim gumbom Add device
Gumb Add device
Besedilni opis te slike

Posnetek zaslona leve stranske vrstice Reduxi Configurator. Zgoraj: logotip reduxi z besedilom CONFIGURATOR. Strnjena razdelka: Devices (ikona plus) in Strategies (ikona plus). Pod njima dva gumba drug ob drugem: Add device (ikona plus, označen z modrim okvirjem) in Add strategy (ikona plus). Pod njima dva vnosa: Settings in Profile. Območje desno od stranske vrstice je prazno in belo.

V prvem koraku izberite osnovne nastavitve:

  • Device type: HVAC
  • Type: PEGO ECP200 BASE
  • Name: poljubno ime
Osnovne nastavitve v Reduxi Configuratorju: device type HVAC, type in name PEGO ECP200 BASE
Basic settings: device type, type in name
Besedilni opis te slike

Posnetek zaslona Reduxi Configuratorja, korak 1 od 3 čarovnika za dodajanje naprave, naslov strani 'Basic settings'. Koraki: 1 Basic settings (aktiven, črn krog), 2 Communication channel, 3 Advanced settings. Polja: Device type *: HVAC; Type *: PEGO ECP200 BASE; Category *: HVAC (z ikono x za brisanje); Name *: PEGO ECP200 BASE. Gumba: Back (obrobljen), Next (temen).

5.2 Nastavitve komunikacije

Drugi korak nastavi komunikacijski kanal za Modbus RTU. Vzpostavi povezavo med Reduxi Controllerjem in PEGO ECP200 BASE. Posnetek zaslona prikazuje nastavitve.

Komunikacijske nastavitve v Reduxi Configuratorju: local serial port, Port 1, 9600 bits/s, 8 data bits, 1 stop bit, no parity, unit ID 1
Komunikacijske nastavitve (Modbus RTU)
Besedilni opis te slike

Posnetek zaslona čarovnika Reduxi Configuratorja s tremi koraki: 1 Basic settings (črn), 2 Communication channel (črn, trenutni), 3 Advanced settings (siv). Naslov: Communication channel and device configuration. Connection *: Local serial port. Port *: Port 1. Baud rate *: 9600 bits/s. Data bits *: 8. Stop bits *: 1. Parity *: None. Modbus unit ID *: 1. Gumbi: Back, Test communication, Next (temen).

5.3 Preizkus komunikacije

Gumb Test communication je pod komunikacijskimi polji. Preveri, ali povezava Modbus RTU med napravama deluje. Če je test uspešen, kliknite Done: napravo ustvari samo Done.

Obrazec Reduxi Configuratorja z Modbus unit ID 1 in poudarjenim gumbom Test communication
Gumb Test communication
Besedilni opis te slike

Posnetek zaslona spodnjega dela obrazca Reduxi Configuratorja. Modbus unit ID *: 1. Gumbi: Back, Test communication (obdan z modrim pravokotnikom), Next (temen gumb).

Test vrne enega od dveh rezultatov:

Pogovorno okno Test communication v Reduxi Configuratorju: uspešno branje, delovna moč 5810 W in temperature
1. Komunikacija deluje pravilno
Besedilni opis te slike

Posnetek zaslona pogovornega okna z naslovom Test communication (zapiralni X zgoraj desno). Zeleno besedilo: Successful readout from device. Active power: 5810 W; Error number: 0; Error: false; H.C. 1 temp.: 48.3 °C; Import active energy: 12512100 Wh; Outdoor temp.: -3.7 °C; Return temp.: 45.5 °C; Sanitary water temp.: 44.9 °C; Supply temp.: 48.3 °C. Gumb: Close (temen).

Pogovorno okno Test communication: Unable to communicate with device
2. Komunikacija ne deluje pravilno
Besedilni opis te slike

Posnetek zaslona pogovornega okna z naslovom Test communication z zapiranjem x zgoraj desno. Sporočilo v rdečem besedilu: Unable to communicate with device. Temen gumb spodaj desno: Close.

5.4 Napredne nastavitve

Napredne nastavitve uporabite samo, če ima lokacija posebne zahteve. Privzeto tu ne spreminjate ničesar.

Napredne nastavitve Sunways v Reduxi Configuratorju: vsa stikala No, privzeta glavna priklopa L1 in L2
Advanced settings
Besedilni opis te slike

Posnetek zaslona čarovnika Reduxi Configuratorja, korak 3 Advanced settings. Indikator korakov: 1 Basic settings, 2 Communication channel, 3 Advanced settings (vsi črni). Naslov: Advanced settings. Vsako vprašanje ima stikalo, vsa nastavljena na No: Do you want to set data saving interval? No (Default: 1 min); Do you want to set reading delay? No (Default: 1000 ms); Do you want to set writing delay? No (Default: 1000 ms); Do you want to set power generation limits and capabilities? No; Do you want to set power consumption limits and capabilities? No; Do you want to limit communication with the device to read-only? No (Default: No); Do you want to invert direction for energy import and export? No (Default: No). Spustna seznama: L1 is connected to main feed: L1; L2 is connected to main feed: L2. Gumb: Back.

6 Preverite meritve

6.1 Zadnje meritve

Odčitke naprave preverite pod Device (PEGO ECP200 BASE) – Last measurement v Reduxi Configuratorju.

Zadnje meritve PEGO ECP200 BASE v Reduxi Configuratorju: setpoint On, temperaturni meji 3.0 do 10.0 °C
Zadnje meritve PEGO ECP200 BASE
Besedilni opis te slike

Posnetek zaslona pogleda zadnjih meritev v Reduxi Configuratorju z več karticami. Kartica State name setpoint: vrsta gumbov Off, Eco, On (poudarjen v turkizni), Boost, Setpoint; časovni žig 17. 02. 2025 16:06:17. Kartica Configuration, vrstice (vse s časovnim žigom 17. 02. 2025 16:06:17): enumeration.TEMPERATURE_DELTA_CMD 3.0 °C; enumeration.TEMPERATURE_LOWER_LIMIT_CMD 3.0 °C; enumeration.TEMPERATURE_SETPOINT_CMD 4.0 °C; enumeration.TEMPERATURE_UPPER_LIMIT_CMD 10.0 °C. Kartica Measurements: Communication error: ON, 17. 02. 2025 16:06:17. Kartica Other: Control type: MANUAL; State name setpoint: ON_AUTO (desni rob rahlo odrezan); oba s časovnim žigom 17. 02. 2025 16:06:17.

6.2 Spremljanje v Reduxi Cloud

Ko je naprava dodana v Configurator, jo lahko spremljate v oblačni aplikaciji Reduxi.

✓ Povzetek

Priprava (točki 1–2): Pridobite dokumentacijo za PEGO ECP200 BASE. Pripravite Reduxi Controller, kabel Modbus RTU ter prenosnik ali tablico.

PEGO ECP200 BASE (točka 3): Napravo povežite z Reduxi Controllerjem prek Modbus RTU (RS485).

Dodajanje v Reduxi (točki 4–5): Prijavite se v spletni vmesnik Reduxi. Dodajte napravo kot HVAC tipa PEGO ECP200 BASE, vnesite komunikacijske nastavitve, zaženite Test communication in kliknite Done.

Zagon (točka 6): Preverite odčitke pod Last measurement. Napravo spremljajte v Reduxi Cloud.

→ Pogoste težave

Težava Rešitev
Preizkus komunikacije ne uspe Preverite fizično povezavo Modbus RTU (glejte ⁠točko 3⁠) in komunikacijske nastavitve (glejte ⁠točko 5⁠, točko 5.2).
Open configurator se ne odpre ali ostane prazen Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu.
Prijava z admin je zavrnjena Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje.
reduxi.local se ne naloži Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo.
Test komunikacije ne uspe, naprava je videti brez povezave Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen.
