Integrirajte napravo PEGO ECP200 BASE s krmilnikom Reduxi prek protokola Modbus RTU, da dosežete največjo možno prilagodljivost ter do 30-odstotno zmanjšanje stroškov in porabe energije.
1. OSNOVNA BAZA PEGO ECP200 dokumentacija:
Dokumentacijo za prenos lahko dobite na povezavi:
http://www.dayan-rs.com/_Uploads/dbsAttachedFiles/9884.pdf
2. Fizična povezava med PEGOECP200 BASE
in krmilnik Reduxi
Vzpostaviti je treba fizično povezavo, saj se za dostop do PEGO ECP200 BASE uporablja Modbus RTU.
Vmesnik Modbus.

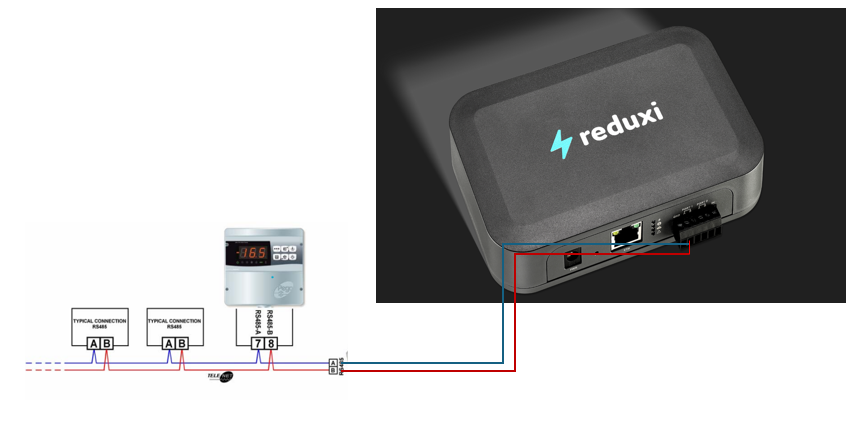

Spodnja slika prikazuje, kako se vzpostavi fizična povezava med Reduxi in PEGO ECP200 BASE:
3. V sistem Reduxi dodajte PEGO ECP200 BASE.
Po povezavi naprave Reduxi in PEGO ECP200 BASE jo lahko registrirate kot novo napravo (PEGO ECP200 BASE).
3.1 Dodajanje naprave (PEGO ECP200 BASE)
Najprej se prijavite v lokalni konfigurator Reduxi in dodajte novo napravo s klikom na gumb "Dodaj napravo".
4.2 Izberite PEGO ECP200 BASE

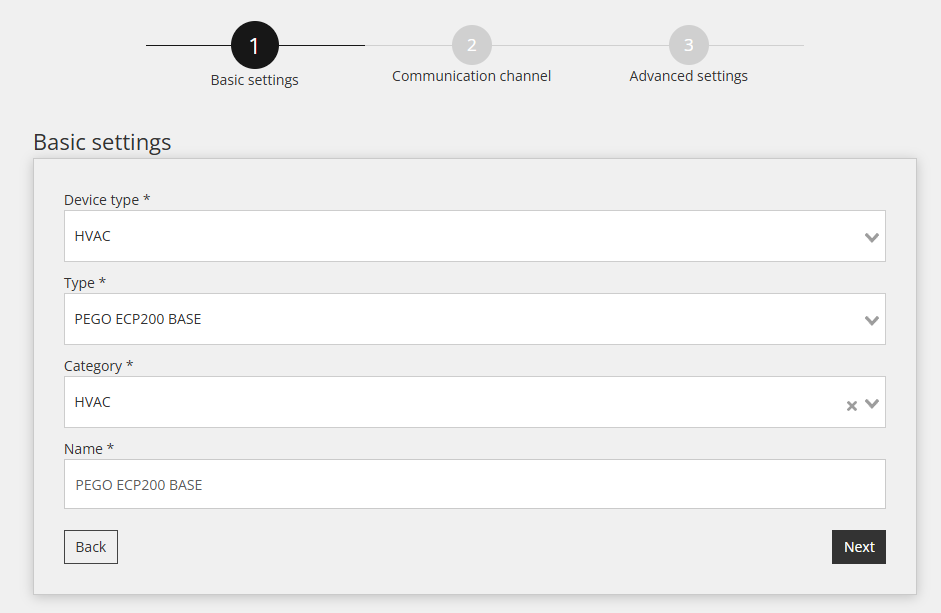

V prvem koraku so določene osnovne nastavitve:
- Izberite vrsto naprave: HVAC,
- Izberite vrsto: PEGO ECP200 BASE,
- Poimenujte napravo.
4.3 Konfiguracija naprave za komunikacijski kanal
Drugi korak vključuje konfiguracijo komunikacijskega kanala, ki je bistvena za pravilno komunikacijo Modbus RTU. V tem koraku se vzpostavi komunikacijska povezava med krmilnikom Reduxi in PEGO ECP200 BASE.

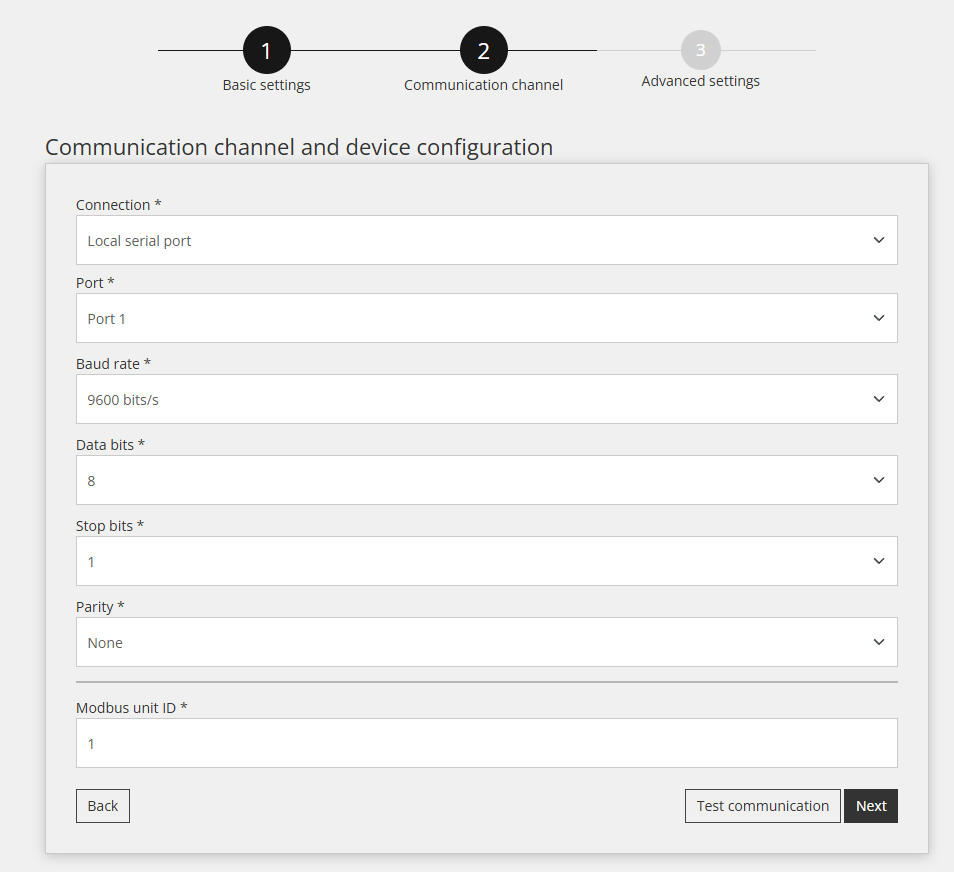

Nastavitve za komunikacijski kanal so prikazane spodaj:
4.4 Testna komunikacija
Pod vsemi polji komunikacijskega kanala, navedenega v prejšnjem koraku, je gumb "Test Communication". S tem gumbom preverite, ali povezava Modbus RTU med napravami deluje pravilno.

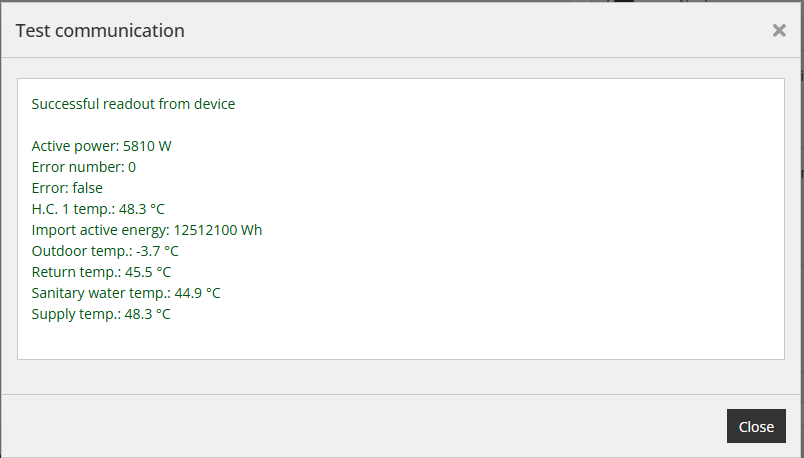

Uspešen odgovor:
Neuspešen odziv:
4.5 Predhodne nastavitve
Ta oddelek se uporablja, če je treba izpolniti posebne potrebe lokacije. Privzeto ni treba ničesar spreminjati v razdelku Napredne nastavitve.

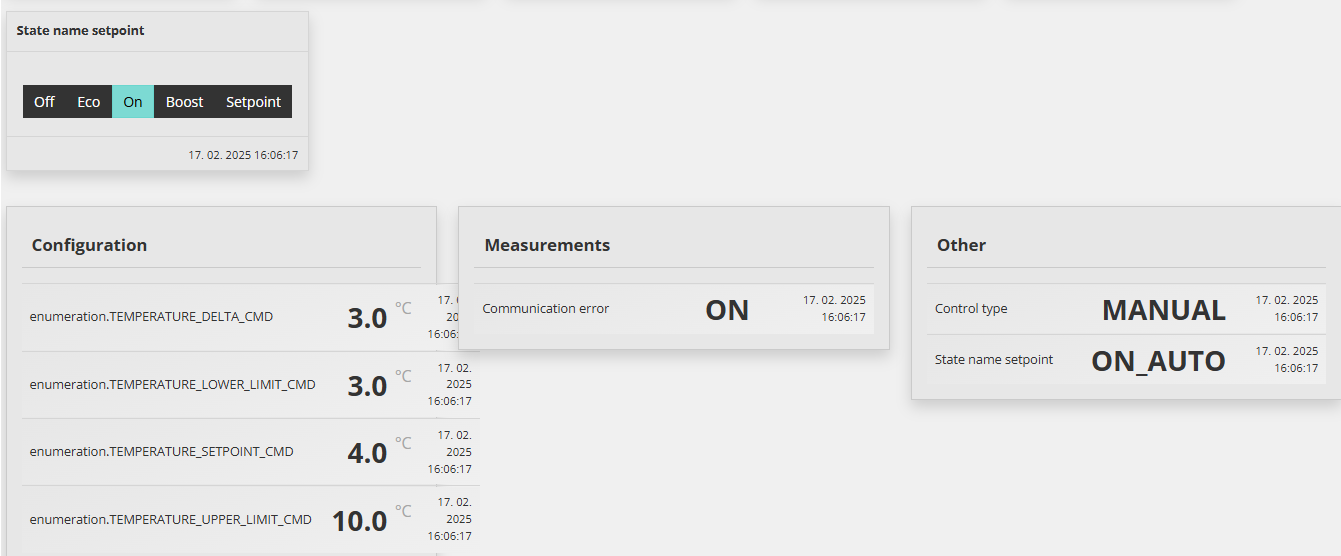

5. Odčitki iz naprave
Namen te točke je prikazati, kako preveriti odčitke naprave. To storite pod "Naprava (EGO ECP200 BASE)/Poslednja meritev".
Ko je naprava uspešno dodana prek konfiguratorja, jo je mogoče spremljati prek aplikacije Reduxi v oblaku.
