Kako povezati hibridni razsmernik Sigenergy z Reduxi Controllerjem
Hibridni razsmernik Sigenergy povežite z Reduxi Controllerjem prek Modbus TCP/IP. Tako dobite največjo fleksibilnost ter do 30 % nižje stroške in porabo energije.
Besedilni opis te slike

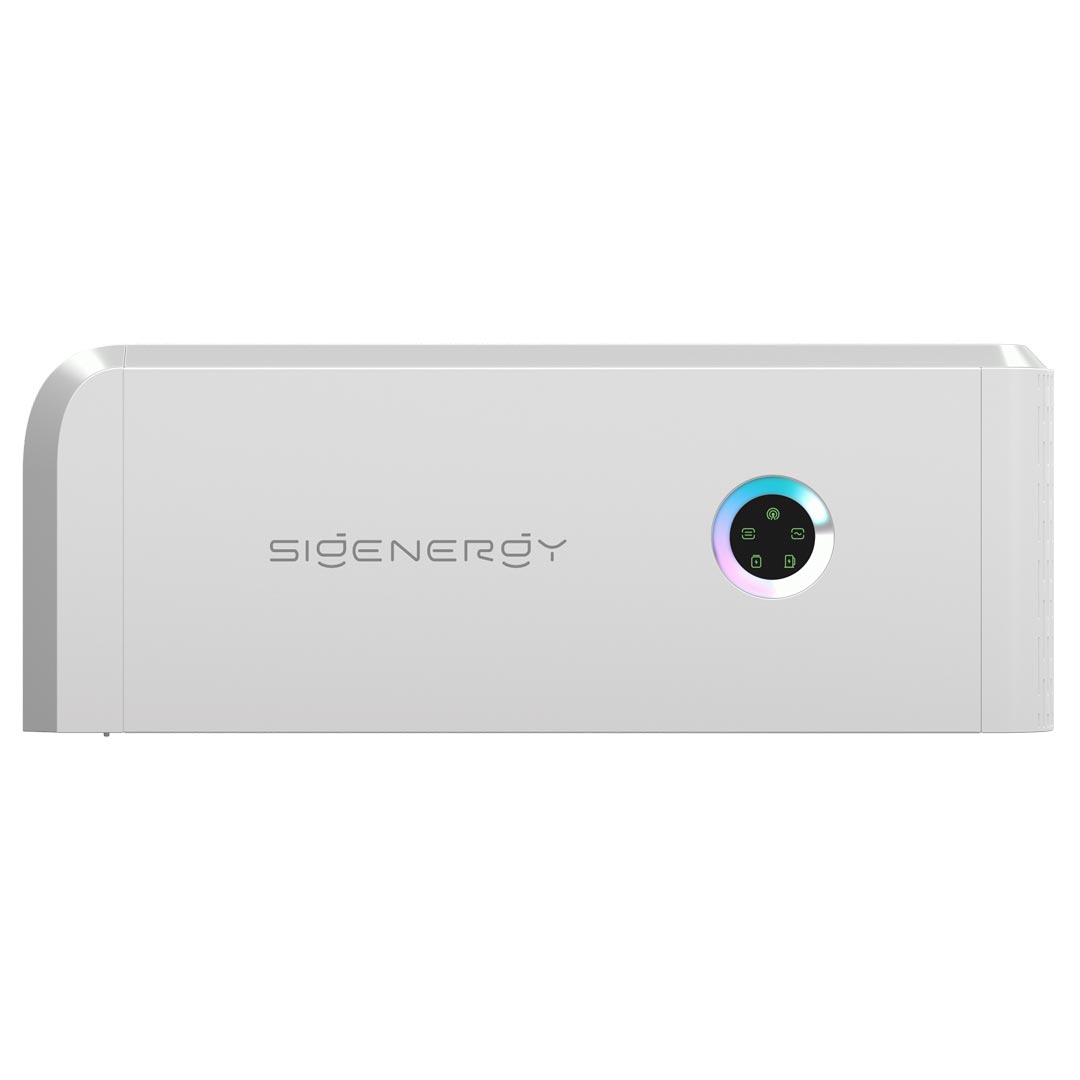

Fotografija ali upodobitev belega stenskega hibridnega razsmernika na beli podlagi. Ohišje je svetlo sivo/belo z zaobljenimi vogali zgoraj levo. Beseda 'SIGENERGY' je natisnjena v sivi barvi na sprednji levi strani. Desno je okrogel indikator z večbarvnim žarečim obročem (od modre do roza) okoli črnega kroga s štirimi majhnimi zelenimi ikonami (simbol wifi/signala zgoraj ter simboli na levi, desni, spodaj levo in spodaj desno). Spodnji del enote je gladek, brez drugih oznak.
1 Priprava
1.1 Tehnična dokumentacija
S temi dokumenti dobite več informacij o nastavitvah hibridnega razsmernika Sigenergy.
- Sigenergy hybrid inverter documentation – Prenos dokumentacije razsmernika (April Ice B2B)
- How to enable Modbus TCP/IP – Podporni članek Sigenergy
- Sigenergy Modbus Protocol V2.7 – Protokol Modbus družbe Sigenergy, izdaja 2025-05-23
- Video on YouTube – Video, povezan v izvirnem članku
1.2 Potrebna oprema
- Reduxi Controller
- Hibridni razsmernik Sigenergy, povezan z Reduxi Controllerjem
- Pametni telefon z aplikacijo mySigen
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
2 Konfigurirajte hibridni razsmernik Sigenergy
2.1 Prenesite aplikacijo mySigen
Prenesite aplikacijo mySigen:
- Google Play: mySigen v trgovini Google Play
- Apple App Store: mySigen v trgovini App Store
2.2 Poiščite IP-naslov razsmernika
Ko imate dostop prek mobilne aplikacije, spremenite nastavitve, da lahko Reduxi Controller dostopa do hibridnega razsmernika prek Modbus TCP/IP. Sledite tem korakom.
Besedilni opis te slike
Posnetek zaslona začetne strani aplikacije mySigen na telefonu, temna tema, visok posnetek zaslona telefona. Vrstica stanja: čas 11:51, stolpci signala, ikona Wi-Fi, baterija 57. Zgoraj: ikona menija (levo), ikona za deljenje (desno); ime sistema med njima je prekrito s črno črto. Pod njima oznaka stanja: 'Normal | On Grid'. Vreme: ikona sonca za oblakom, 7 °C. Zgornji odčitki: 0 kW in 10.3 kW. 3D ilustracija hiše s sončnimi paneli na strehi, polnilnico AC z avtomobilom, belim razsmernikom in baterijo s črtami energijskih tokov. Oznake: SOLAR, HOME, 'Available AC CHARGER'; pod hišo: 0 kW DC CHARGER; 0 kW · 90.0% SigenStor; 10.3 kW GRID. Vrsta petih gumbov: Diagnosis, Notice, Mode, Safety, Charger. Kartica 'Today': 0.04 kWh Solar Generate. (okrnjeno), € -0.32 Energy Value. Spodnja navigacija: Home (izbrano, zeleno), Device, Service, Setting. Spodaj bela vrstica za začetni zaslon.
Besedilni opis te slike
Posnetek zaslona strani Settings v aplikaciji mySigen na telefonu, temna tema, visok posnetek zaslona telefona. Vrstica stanja: čas 11:49, stolpci signala, ikona Wi-Fi, baterija 58. Zgoraj: vrstica z ploščico avatarja 'Ap', ime je prekrito s črno črto, in puščični znak. Pod njo kartica sistema z menijskim gumbom '.', 3D ilustracija hiše s sončnimi paneli, belim razsmernikom in polnilnico ter blok besedila, prekrit s črno črto. Štiri postavke hitrih nastavitev: Operational Mode, Backup Reserve, Utility Rate Plan, Charging Setting. Kartica 'Settings & Tools' z vrsticami, vsaka s puščičnim znakom: About, App Setting, Network Configure, Device Configure. Spodnja navigacija: Home, Device, Service, Setting; postavka Setting (zelena) je označena z modrim pravokotnikom. Spodaj bela vrstica za začetni zaslon.
Besedilni opis te slike
Posnetek zaslona zaslona System Settings v aplikaciji mySigen na telefonu, temna tema, visok posnetek zaslona telefona. Vrstica stanja: čas 11:49, stolpci signala, ikona Wi-Fi, baterija 58. Glava: puščica nazaj in naslov 'System Settings'. Kartica sistema kaže 3D ilustracijo hiše s sončnimi paneli, razsmernikom in polnilnico z zeleno ikono svinčnika (urejanje); ime sistema in podrobnosti pod njo so prekriti s črno črto. Razdelek 'Basic Info': System ID: vrednost prekrita; Country/Region: vrednost prekrita; Time Zone: (UTC+01:00)Belgrade; Grid Connection Date: 2024-05-17; Total Panel Capacity: 3.44 kWp; Battery Capacity: 24.18 kWh. Razdelek 'More Settings' z vrsticami, vsaka s puščičnim znakom: Connectivity (vrednost Ethernet), Backup Event Center, Lighting Language, Advanced Settings, Software Update, System Share. Vrstica Connectivity je označena z modrim pravokotnikom (pravokotnik se začne pri naslovu 'More Settings'). Spodaj bela vrstica za začetni zaslon.
Besedilni opis te slike
Posnetek zaslona zaslona Connectivity v aplikaciji mySigen na telefonu, temna tema, visok posnetek zaslona telefona. Vrstica stanja: čas 11:50, stolpci signala, ikona Wi-Fi, baterija 58. Glava: puščica nazaj in naslov 'Connectivity'. Stikalo z dvema zavihkoma: System (izbran) in Device (neizbran); zavihek Device je označen z modrim pravokotnikom in modro puščico, ki kaže navzdol nanj. Spodaj, v črtkanem okvirju: ikona zloženih naprav (baterija/razsmernik), zelena kljukica in ikona omrežnega vtiča, povezani s črtami, z besedilom 'SigenStor is connected to the Network'. Pod tem kartica s tremi vrsticami, vsaka s puščičnim znakom: Ethernet (prečrtana ikona vtiča), WLAN (ikona Wi-Fi z x), Cellular (ikona signala z x). Preostali del zaslona je prazno temno ozadje z belo vrstico za začetni zaslon spodaj.
Besedilni opis te slike
Posnetek zaslona telefona v aplikaciji mySigen, temna tema, visok posnetek zaslona telefona. Vrstica stanja: čas 11:50, stolpci signala, ikona Wi-Fi, baterija 58. Glava: puščica nazaj in naslov 'Connectivity'. Stikalo z dvema zavihkoma: System in Device (izbran Device). Spodaj je kartica naprave z naslovom 'SigenStor' z majhno sliko bele naprave, zeleno točko stanja in stanjem 'Normal'; vrstica z imenom/serijsko številko naprave pod naslovom je prekrita s črno črto. Kartica navaja tri vrstice, vsaka s puščičnim znakom: Ethernet (zelena ikona vtiča), WLAN (siva ikona Wi-Fi z x), Cellular (siva ikona signala z x). Vrstica Ethernet je označena z modro ovalno obrobo. Preostali del zaslona pod kartico je prazno temno ozadje z belo vrstico za začetni zaslon spodaj.
Besedilni opis te slike
Posnetek zaslona zaslona Ethernet v aplikaciji mySigen na telefonu, temna tema, visok posnetek zaslona telefona. Vrstica stanja: čas 11:50, stolpci signala, ikona Wi-Fi, baterija 58. Glava: puščica nazaj, naslov 'Ethernet', 'Save' (zeleno, zgoraj desno). Polja: MAC Address: vrednost prekrita s črno črto. Kartica 'Ethernet' s stanjem 'Connected' (zeleno). Primary DNS: 8.8.8.8 (zasivljeno); Secondary DNS: 208.67.222.222. Stikalo 'Obtain IP address automatically': vklopljeno (zeleno). Zasivljena polja: IP Address: 172.16.40.228, označeno z modrim pravokotnikom; Gateway: 172.16.40.1; Subnet Mask: 255.255.255.0. Spodaj je prazno temno ozadje z belo vrstico za začetni zaslon.
2.3 Omogočite Modbus TCP/IP
Navodila za omogočanje Modbus TCP/IP na razsmerniku so v podpornem članku Sigenergy.
2.4 Nastavite mejo praznjenja in rezervo za zasilno napajanje
Besedilni opis te slike
Posnetek zaslona zaslona 'System Settings' v aplikaciji mySigen na telefonu, temna tema. Vrstica stanja: čas 6:51, signal 5G, baterija 65. Glava: puščica nazaj, naslov 'System Settings', 'Save' (zeleno). Zgoraj je odrezana vrstica s stikalom (besedilo se konča z 'nable'). Razdelek 'Charge & Discharge' s polji: Charge Cut-Off SOC (%): 100.0; Discharge Cut-Off SOC (%): 10.0; Backup Reserve (%): 90.0. Rdeč ročno narisan oval obkroža polji Discharge Cut-Off SOC (%) in Backup Reserve (%).
3 Prijava v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
4 Dodajte hibridni razsmernik Sigenergy v Reduxi
Ko povežete Reduxi Controller in hibridni razsmernik Sigenergy, razsmernik registrirajte kot novo napravo.
4.1 Osnovne nastavitve
Lokalno se prijavite v Reduxi Configurator na krmilniku (glejte točko 3) in kliknite + Add device.
Besedilni opis te slike
Posnetek zaslona leve stranske vrstice Reduxi Configurator. Zgoraj: logotip reduxi z besedilom CONFIGURATOR. Strnjena razdelka: Devices (ikona plus) in Strategies (ikona plus). Pod njima dva gumba drug ob drugem: Add device (ikona plus, označen z modrim okvirjem) in Add strategy (ikona plus). Pod njima dva vnosa: Settings in Profile. Območje desno od stranske vrstice je prazno in belo.
V prvem koraku (osnovne nastavitve) izberite osnovne parametre naprave:
- Device type:
Hybrid Inverter - Type:
Sigenergy Hybrid - Name: poljubno ime
4.2 Nastavitve komunikacije
Drugi korak nastavi komunikacijski kanal med Reduxi Controllerjem in hibridnim razsmernikom Sigenergy. Ta korak je ključen za komunikacijo Modbus TCP/IP. Slika prikazuje nastavitve komunikacijskega kanala.
Besedilni opis te slike
Posnetek zaslona Reduxi Configuratorja, korak 2 od 2 čarovnika za dodajanje naprave. Koraki: 1 Basic settings, 2 Communication channel (oba polna črna kroga). Naslov razdelka: 'Communication channel and device configuration'. Polja: Connection *: TCP/IP (spustni seznam); IP *: 172.16.40.228; Port *: 502; Modbus unit ID *: 1. Gumbi: Back (obrobljen), Test communication (obrobljen), Done (temen).
4.3 Preizkus komunikacije
Na dnu čarovnika kliknite Test communication. Test enkrat prebere podatke iz hibridnega razsmernika Sigenergy in ničesar ne shrani. Če je test uspešen, kliknite Done: napravo ustvari samo Done.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.
Besedilni opis te slike
Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.
4.4 Napredne nastavitve
Napredne nastavitve uporabite samo, če ima lokacija posebne potrebe. Privzeto vam ni treba spremeniti ničesar.
Besedilni opis te slike
Posnetek zaslona čarovnika Reduxi Configuratorja, korak 3 Advanced settings. Indikator korakov: 1 Basic settings, 2 Communication channel, 3 Advanced settings (vsi črni). Naslov: Advanced settings. Vsako vprašanje ima stikalo, vsa nastavljena na No: Do you want to set data saving interval? No (Default: 1 min); Do you want to set reading delay? No (Default: 1000 ms); Do you want to set writing delay? No (Default: 1000 ms); Do you want to set power generation limits and capabilities? No; Do you want to set power consumption limits and capabilities? No; Do you want to limit communication with the device to read-only? No (Default: No); Do you want to invert direction for energy import and export? No (Default: No). Spustna seznama: L1 is connected to main feed: L1; L2 is connected to main feed: L2. Gumb: Back.
5 Preverite meritve
5.1 Zadnje meritve
Ko je komunikacija vzpostavljena, odčitke preverite pod Devices – Sigenergy Hybrid Inverter – Last measurement v Reduxi Configuratorju.
Besedilni opis te slike
Posnetek zaslona strani 'Last measurements' naprave v Reduxi Configurator. Zavihki: Last measurements (aktiven), Analyze, Archive. Zgoraj desno: spustni seznam osveževanja 'Without refreshing' in gumb za osvežitev. Kartica 'Control type': gumba Auto (svetlozelen) in Manual (temen, izbran); časovna oznaka 14. 03. 2025 12:49:13. Vse spodnje vrednosti imajo časovno oznako 14. 03. 2025 12:49:01, razen če je navedeno drugače. Kartica PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: prazno (enota kW); enumeration.PV_STATE_NAME: CONNECTED. Kartica Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Kartica Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Kartica Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Kartica Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: prazno (kW); Grid export active power limit: prazno (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Kartica Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (časovna oznaka 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
5.2 Vklop upravljanja z Reduxi
Za napredno upravljanje hibridnega razsmernika Sigenergy napravo vključite v optimizacijske načine sistema Reduxi. Pod Devices – Sigenergy Hybrid v Reduxi Configuratorju nastavite control type na AUTO. Šele nato ukazi strategije vplivajo na baterijo.
Za največjo prilagodljivost in nižje stroške energije z dinamičnimi cenami in dinamičnimi tarifami določite strategijo, kot je opisano v Strategije za krmilnik Reduxi.
Ko napravo dodate, jo lahko nadzirate in upravljate tudi v aplikaciji Reduxi.
✓ Povzetek
Priprava (točki 1–2): Uporabite dokumentacijo Sigenergy. Namestite aplikacijo mySigen.
Razsmernik Sigenergy (točka 2): V aplikaciji mySigen kopirajte IP-naslov. Omogočite Modbus TCP/IP. Nastavite Discharge Cut-Off SOC in Backup Reserve, kot je prikazano.
Dodajanje v Reduxi (točki 3–4): Prijavite se v spletni vmesnik Reduxi. Dodajte napravo s tipom Sigenergy Hybrid, prilepite IP-naslov in zaženite Test communication.
Začetek delovanja (točka 5): Preverite zadnje meritve. Nastavite control type na AUTO in določite strategijo.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Preizkus komunikacije ne uspe | Preverite, ali je IP-naslov iz aplikacije mySigen vnesen pravilno. Preverite, ali je Modbus TCP/IP omogočen na razsmerniku. |
| Nepričakovano obnašanje baterije | Preverite, ali sta Discharge Cut-Off SOC (%) in Backup Reserve (%) nastavljena na vrednosti, prikazani v točki 2.4. |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
