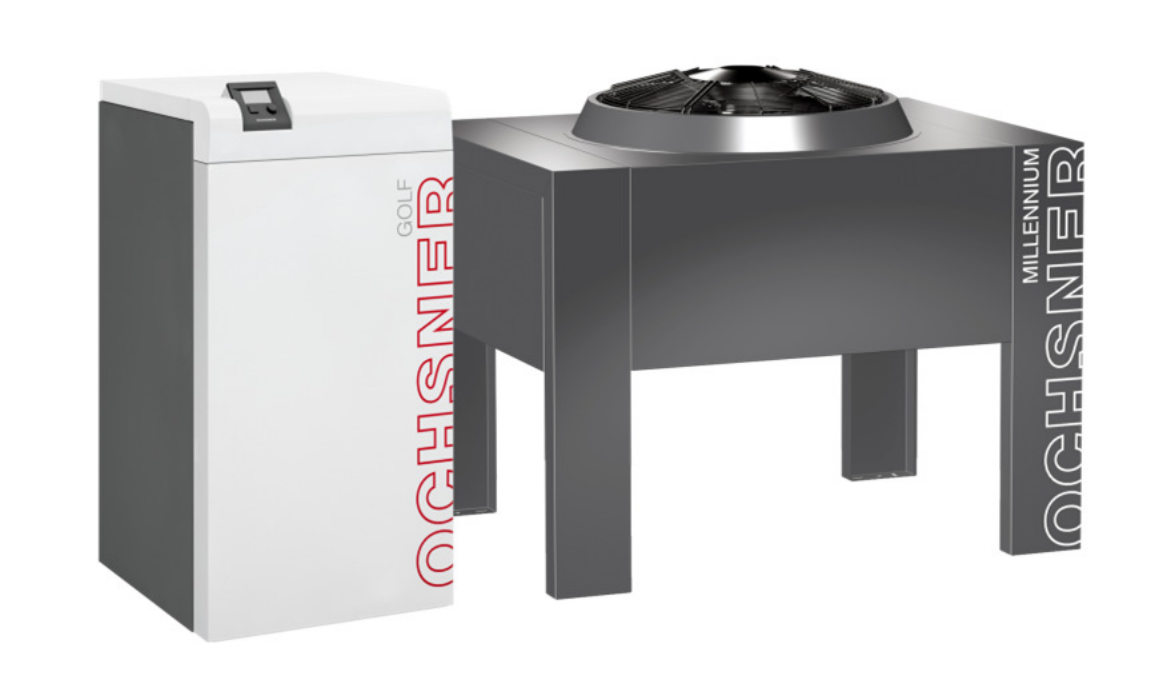

1. Potrebni koraki za vzpostavitev komunikacije med krmilnikom Reduxi in toplotno črpalko Ochsner GMLW Plus

1.1 Vklop funkcije SG Ready na toplotni črpalki

Aktivacijo in potrebno posodobitev vdelane programske opreme bo izvedel serviser OCHSNER.

Za dogovor o terminu se obrnite na službo za pomoč uporabnikom OCHSNER:

https://www.ochsner.com/en/contact/

1.2 Potrebne komponente za priključitev krmilnika Reduxi na toplotno črpalko Ochsner GMLW Plus.

Za vzpostavitev povezave med krmilnikom Reduxi in toplotno črpalko Ochsner GMLW Plus sta potrebni dve

komponenti:

1. Krmilnik Reduxi
2. Naprava Reduxi Gateway s 3x (30:1A) tokovnimi senzorji (CT)

Napravo Reduxi Gateway je treba najprej dodati (povezati) s krmilnikom Reduxi, da se lahko krmili/zažene načine delovanja toplotne črpalke. Povezavo je mogoče vzpostaviti brezžično (WLAN) ali žično prek kabla UTP (LAN). Več o povezavi lahko izveste na povezavi Gateway s krmilnikom. Naprava Reduxi Gateway vključuje tudi 3x(30:1A) tokovne senzorje (transformator), ki se uporabljajo za merjenje električnega toka (tj. moči) za vsako fazo toplotne črpalke. Poleg tega se uporabljata dva relejna izhoda za ustvarjanje signalov za kontakte, pripravljene za SG, ki vplivajo na načine delovanja toplotne črpalke.

2. Priključitev krmilnika Reduxi in naprave Gateway v lokalno omrežje

Simbolična slika celotne povezave od krmilnika Reduxi do toplotne črpalke je prikazana spodaj:

Za več informacij o priključitvi naprave Reduxi Gateway sledite povezavi: Kako konfigurirati Reduxi Gatway.

3. Priključitev releja naprave Reduxi gateway na kontakte SG-ready toplotne črpalke

Za fizično priključitev relejev naprave Reduxi Gateway na kontakte, pripravljene za SG (imenovane EVU), na toplotni črpalki je bistveno ugotoviti natančne lokacije kontaktov, pripravljenih za SG, na vezju toplotne črpalke.

Slika spodaj prikazuje lokacije kontaktov, pripravljenih za SG, na vezju toplotne črpalke Ochsner GMLW Plus.  Druga slika prikazuje povezave od relejev do kontaktov, pripravljenih za SG.

Kontakti, pripravljeni za SG (EVU), na vezju HP:

Pomembno je, da odstranite kabelski mostiček med kontakti, pripravljenimi za SG (EVU)!

Povezava od naprave Reduxi gateway do kontaktov SG-ready na HP:

NC kontakt prvega releja naprave Reduxi gateway --> do kontakta 1 na priključku X2; Modra žica

COM kontakt prvega releja naprave Reduxi gateway --> do kontakta 2 na priključku X2; Zelena žica

Prosimo, upoštevajte: Naprava Reduxi Gateway omogoča uporabo relejnih izhodov kot trajno zaprtih, "Normalno zaprto - NC" ali odprtih "Normalno odprto - NO".

4. Naprava Reduxi Gateway kot merilnik s tokovnimi senzorji

Tokovni senzorji (CT), vključeni v komplet Reduxi Gateway, morajo biti priključeni na tri vhode, po eden za vsako fazo, kot je prikazano na spodnji sliki.

Tokovni senzor pokriva posamezno fazno žico (L1, L2, L3) toplotne črpalke, slika spodaj:

5. Dodajanje toplotne črpalke kot nove naprave v konfiguratorju Reduxi

Če želite dodati novo toplotno črpalko kot napravo ali urediti obstoječo, sledite tem korakom, ki so podrobno opisani v posameznih točkah spodaj.

5.1 Dodajanje naprave

Lokalno se prijavite v aplikacijo Reduxi konfigurator na krmilniku in pritisnite gumb Dodaj napravo.

5.2 Izberite napravo, ki jo želite dodati

V prvem koraku (osnovne nastavitve) izberite osnovne parametre naprave, ki jo želite dodati:

• Vrsta naprave: HVAC,
• Vrsta: Merilnik Reduxi
• Ime: Določite ime naprave, na primer: Ochsner GMLW Plus

5.3 Komunikacijski kanal

Prvi del nastavitve komunikacijskega kanala je namenjen povezavi med napravo Reduxi Gateway in krmilnikom Reduxi. Izpolnite polja, kot je prikazano na spodnji sliki (samodejno izpolnjeno).

Drugi del komunikacijskega kanala je namenjen nastavitvam tokovnega senzorja naprave Reduxi Gateway, kjer za vse tokovne senzorje izberemo »Samodejno zaznavanje iz prehoda«.

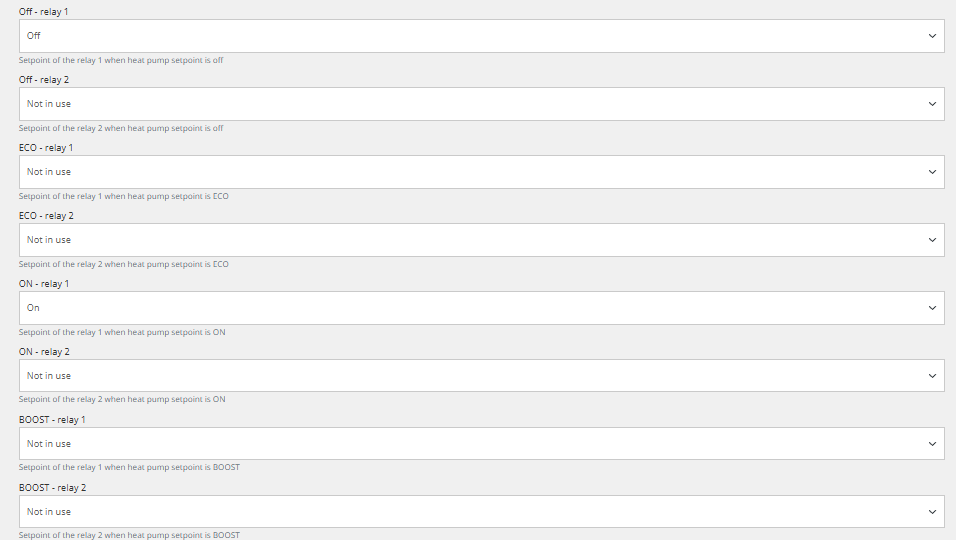

Tretji del komunikacijskega kanala je namenjen definiciji signalov iz relejev naprave Redux gateway.

Tabela za načine delovanja:

 opomba NO pomeni normalno odprto :

Način VKLOP (normalno delovanje), prvi rele je zaprt (NC).

Način IZKLOP (ustavitev HP), prvi rele je odprt (NO)

Celotna konfiguracija signalov relejev v konfiguraciji Reduxi:

5.5 Preskus komunikacije

Preskus komunikacije se izvede s pomočjo gumba "Preskus komunikacije", ki se nahaja na spodnji desni strani za vsemi polji parametrov komunikacijskega kanala.

Preskus komunikacije lahko vrne dva odgovora:

1. Komunikacija pravilno deluje, slika spodaj:

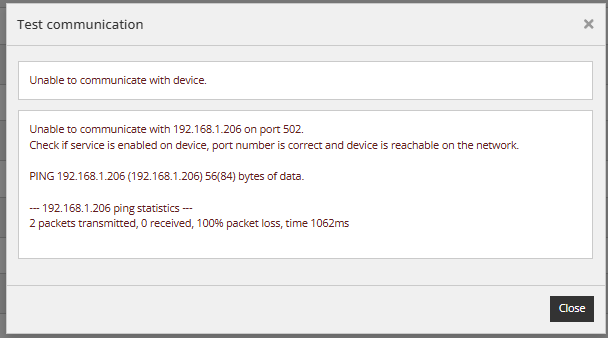

2. Komunikacija ne deluje pravilno, slika spodaj:

5.6 Napredne nastavitve

Napredna nastavitev je poljubna in je odvisna od specifičnih potreb lokacije, kjer je nameščen krmilnik Reduxi. Ko končate vse napredne nastavitve, pritisnite gumb »Dokončaj« na spodnji desni strani.

5.7 Zadnje meritve

Po uspešni vzpostavitvi komunikacije z na novo dodano napravo je mogoče njene vrednosti preveriti pod Naprave – toplotna črpalka Ochsner GLMW Plus v konfiguratorju Reduxi kot dodaten preskus.

Za napredno upravljanje toplotne črpalke integrirajte napravo v strategijo sistema Reduxi. Pod Naprave – Ochsner GLMW Plus v konfiguratorju Reduxi, mora biti vrsta upravljanja nastavljena na AUTO, da bodo ukazi za strategijo vplivali na toplotno črpalko.

Za doseganje največje prilagodljivosti in zmanjšanja stroškov energije glede na dinamično ceno in dinamične tarife sledite navodilom o tem, kako določiti strategijo na tej povezavi: Strategije za krmilnik Reduxi.

Po uspešnem dodajanju naprave in preverjanju vrednosti je napravo mogoče pregledati in upravljati tudi prek aplikacije Reduxi.
