Integracija Reduxi in polnilne naprave Iskraemeco UrbanBox EVSE omogoča DLM, ščiti inštalacije in optimizira stroške v skladu s strategijami dinamičnega določanja cen.
1. Logotip
2. Povežite Iskraemeco UrbanBox polnilno napravo na lokalno LAN omrežje
Polnilna naprava Iskraemeco UrbanBox mora biti povezana v lokalno LAN omrežje. Implementira usmerjevalnik in stikalo. Obe napravi morata biti pravilno ožičeni.
2.1 Ožičenje za usmerjevalnik in stikalo Iskraemeco UrbanBox

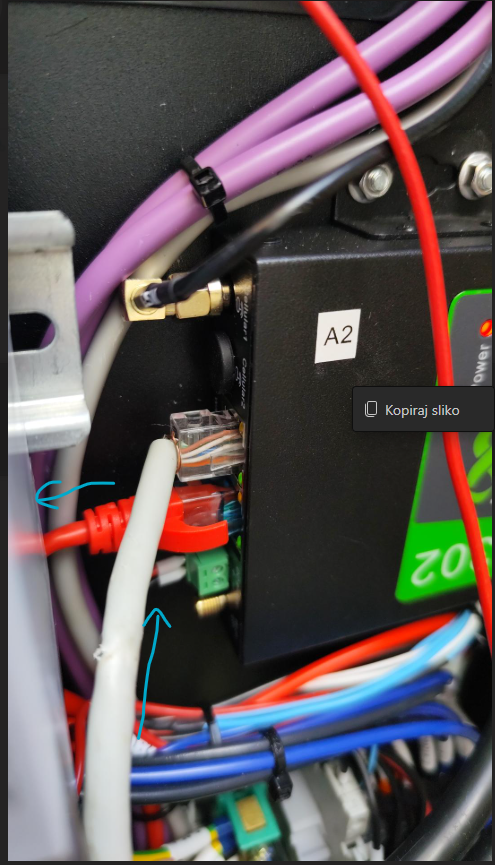

Bela žica iz stikala/usmerjevalnika lokalnega LAN omrežja mora biti povezana z zgornjimi ETH vrati na usmerjevalniku Iskraemeco UrbanBox, kot je prikazano na spodnji sliki:

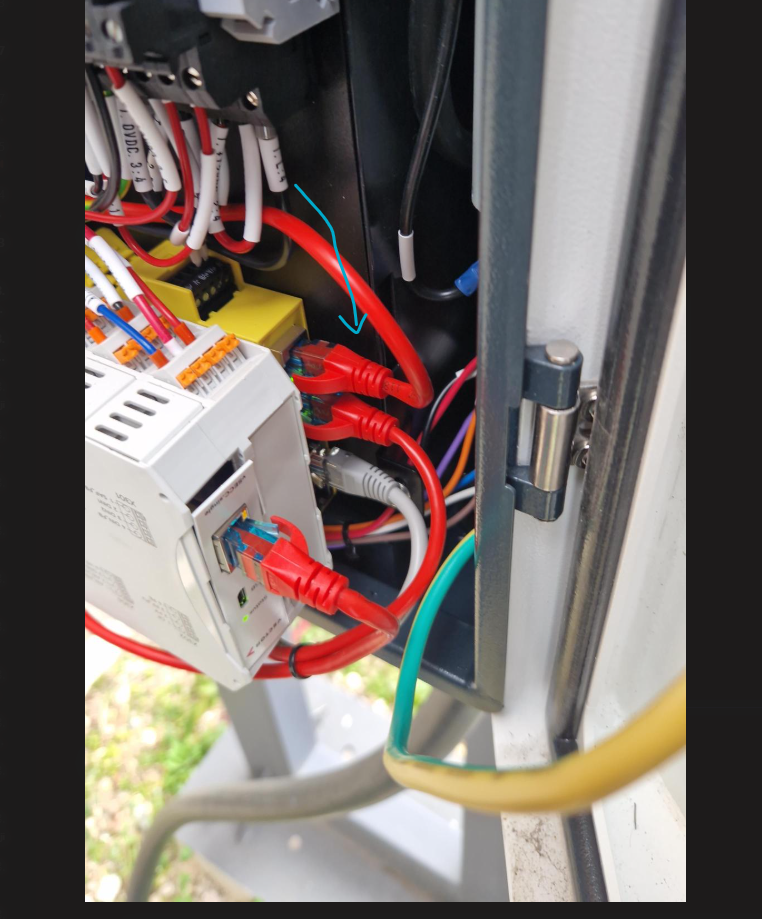

Rdeča žica (zgornja slika) iz spodnjih ETH vrat usmerjevalnika Iskraemeco UrbanBox mora biti povezana z zgornjimi ETH vrati na stikalu Iskraemeco UrbanBox, kot je prikazano na spodnji sliki:
2.2 Nastavitve usmerjevalnika Iskraemeco UrbanBox
Za uspešno komunikacijo OCPP med napravami morajo biti nastavitve usmerjevalnika pravilno konfigurirane.
Spodnji postopek prikazuje, kako je treba nastaviti parametre.
Dostopni parametri za usmerjevalnik:
- Uporabniško ime: adm
- Geslo: Iskraemeco2024!
-

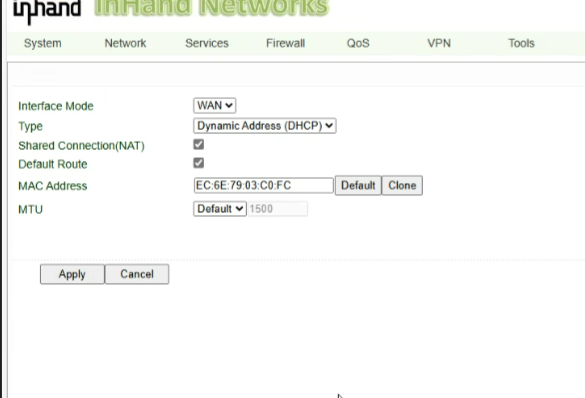

Pojdite na: Omrežje/ LAN, WAN stikalo/ Vmesnik WAN in nastavite DHCP (dinamično konfiguracijo IP). Glejte spodnjo sliko:
-

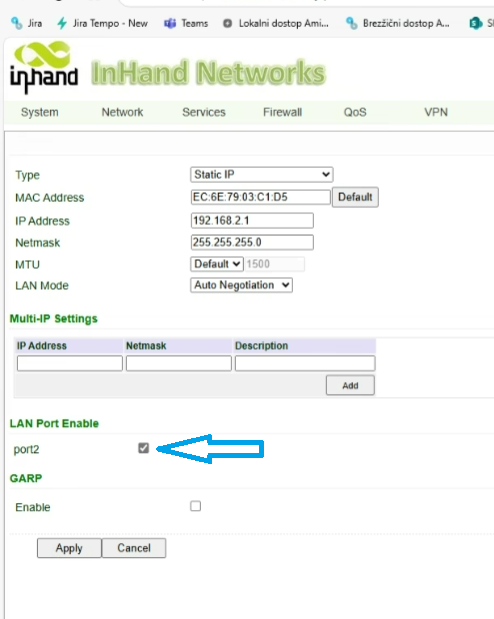

Pojdite na: Omrežje/LAN --> omogočite vrata 2. Glejte spodnjo sliko:
-

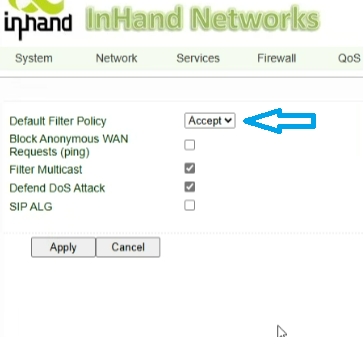

Pojdite na: Požarni zid --> Privzeta politika filtriranja in nastavite Sprejmi. Glejte spodnjo sliko:
2.3 Dostop do stikala Iskraemeco UrbanBox za nastavitve OCPP
Pomembno! Povezava mora biti izvedena neposredno na stikalo.
Dostopni parametri za stikalo:
- Uporabniško ime: tec
- Geslo: changeme
3. Nastavitve OCPP za Iskraemeco UrbanBox
Ko so nastavitve iz točk 2.2 in 2.3 zaključene, je treba nastavitve OCPP določiti na stikalu (vmesnik polnilne naprave)

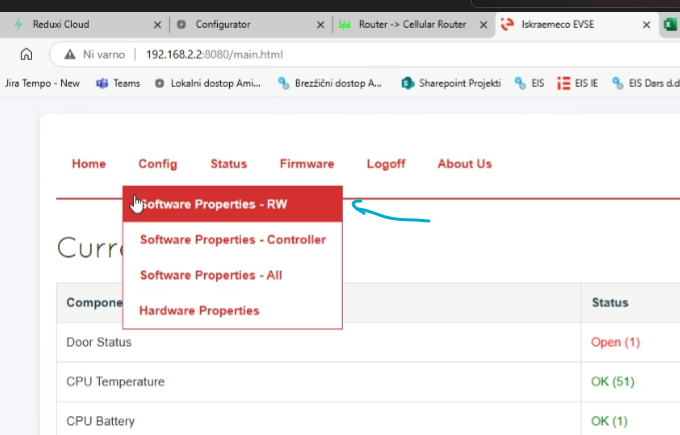

Najprej pojdite pod Config/ Software Properties - RW:

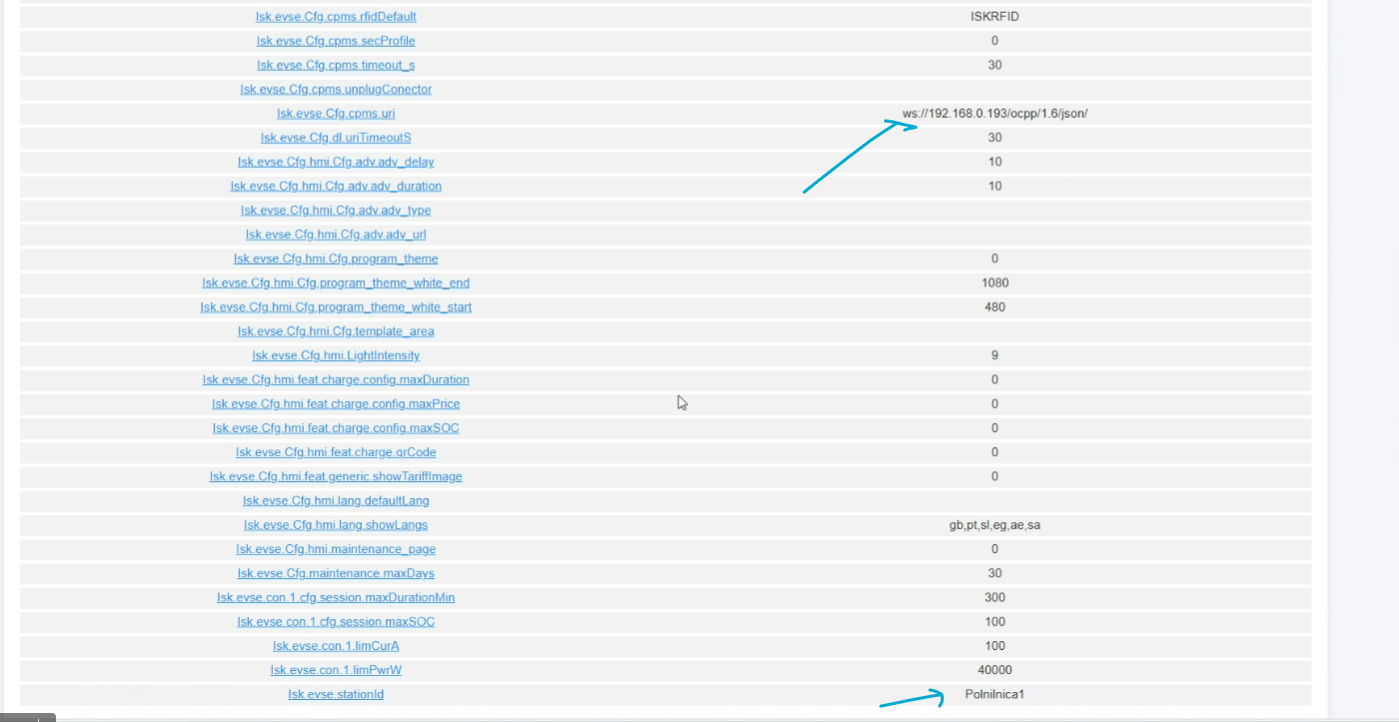

Drugič, nastavite lsk.evse.Cfg.cpms.uri in kopirajte lsk.evse.stationId.
lsk.evse.Cfg.cpms.uri --> URL OCPP strežnika Reduxi --> točka 4.3 Konfiguracija naprave za OCPP
lsk.evse.stationId. --> Pomembno za konfiguracijo OCPP na Redduxi -->točka 4.3 Konfiguracija naprave za OCPP
4. Komunikacija OCPP med polnilno napravo Iskraemeco UrbanBox
in krmilnikom Reduxi
4.1 Dodaj napravo
Najprej se prijavite v lokalni konfigurator Reduxi in dodajte novo napravo s klikom na gumb 'Dodaj napravo'.
4.2 Izberite napravo, ki jo želite dodati
V prvem koraku izberite osnovne nastavitve:
- Izberite tip naprave: Polnilnica za EV,
- Izberite Tip: OCPP 1.6 - JSON,
- Poimenujte napravo.
4.3 Konfiguracija naprave za OCPP
Drugi korak se uporablja za komunikacijski kanal, da komunikacija OCPP deluje pravilno. Najprej vnesite identifikator naprave (Edinstveni identifikator postaje), pridobljen iz aplikacije Iskraemeco UrbanBox in ga prilepite v prvo polje komunikacijskega kanala.
Primer identifikatorja naprave: Polnilnica1
Ko se uporablja protokol OCPP JSON 1.6, URL OCPP strežnika generira krmilnik Reduxi. URL je mogoče pridobiti neposredno iz komunikacijskega kanala. Povezava do 3. Nastavitve OCPP za Iskraemeco UrbanBox
Primer URL-ja: ws://10.150.120/ocpp/1.6/json/
4.4 Preizkus komunikacije
Da zagotovite vzpostavljeno komunikacijo OCPP, lahko izvedete test komunikacije preko gumba 'Test communication' (Preizkusi komunikacijo), ki se nahaja spodaj desno, za vsemi polji komunikacijskega kanala.
Obstajata dva različna primera odziva komunikacije.
Primer 1: Komunikacija deluje pravilno.
Primer 2: Naprava s komunikacijo OCPP 1.6 ni najdena.
5. Odčitki iz naprave
Namen te točke je prikazati, kako preveriti odčitke iz novo dodane naprave. To se izvede pod 'Naprava/Zadnja meritev'.
Za napredno krmiljenje polnilne naprave integrirajte napravo v strategijo sistema Reduxi. Pod Naprave/Polnilnica Iskraemeco UrbanBox v konfiguratorju Reduxi, mora biti tip krmiljenja nastavljen na AUTO, da bodo ukazi strategije vplivali na polnilno napravo.
Za dosego maksimalne prilagodljivosti in zmanjšanja stroškov energije glede na dinamične cene in dinamične tarife, sledite navodilom, kako definirati strategijo na tej povezavi: Strategije za krmilnik Reduxi.
Po uspešnem dodajanju naprave jo je mogoče spremljati in krmiliti preko aplikacije Reduxi.
