Kako povezati baterijo Bluesun BSC-125kW (BESS) z Reduxi Controllerjem
Baterijski hranilnik energije Bluesun BSC-125KW-261KWH povežite z Reduxi Controllerjem.

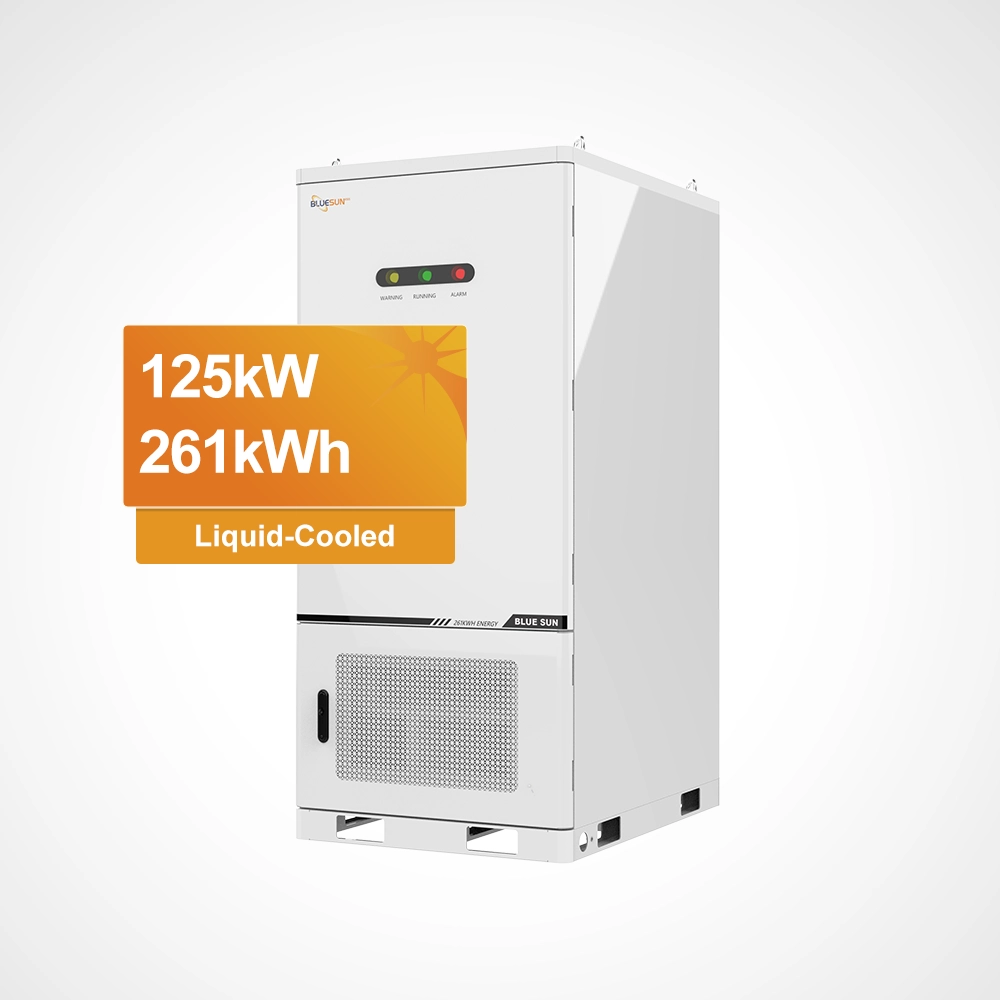

Besedilni opis te slike
Fotografija izdelka: bela zunanja omara baterijskega hranilnika energije na svetlem ozadju. Omara je visoka z zaobljeno belo stransko ploščo, tremi okroglimi indikatorskimi lučkami blizu vrha (rumena, zelena, rdeča) z majhnim besedilom pod njimi in majhnim logotipom zgoraj levo. Siva prezračevalna rešetka in vrata z ročajem sta na spodnji sprednji strani, 'BLUE SUN' je natisnjeno spodaj desno na sprednji strani. Oranžna nalepka na levi se glasi '125kW 261kWh' in v manjšem traku pod njo 'Liquid-Cooled'.
1 Tehnična dokumentacija
Bluesun BSC-125KW-261KWH je tekočinsko hlajen baterijski hranilnik energije (BESS) za komercialno in industrijsko rabo. Spodnji podatki so iz podatkovnega lista Bluesun.
Dokumenti proizvajalca:
- Bluesun Liquid Cooling Storage System 125KW/261KWH – podatkovni list (PDF, EN)
- 125kW 261kWh Liquid-Cooled Energy Storage System – stran izdelka (spletna stran, EN)
2 Potrebna oprema
- Reduxi Controller (nameščen in na spletu)
- Bluesun BSC-125KW-261KWH, zagnan
- Povezava med sistemom in Reduxi Controllerjem (glejte točko 3)
- Modbus register map sistema od Bluesun
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
3 Pregled sistema in ožičenje
Baterijski hranilnik energije mora za nadzor in upravljanje podpirati komunikacijo Modbus s popolnim register mapom. Zahteve so v Integration requirements for battery energy storage system (BESS).
Po podatkovnem listu vsak rack vsebuje baterijske module in 125 kW razsmernik. Sistem za komunikacijo z baterijo uporablja CAN. Oddaljen dostop do podatkov poteka prek Wi-Fi, 4G, 5G ali LAN prek Bluesun ESS Cloud. EMS ponuja načine peak shaving, lastna poraba in UPS.
4 Prijava v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
5 Dodajte napravo v Reduxi
Najprej odprite Configurator, glejte točko 4. Napravo dodate s čarovnikom v dveh korakih.
5.1 Osnovne nastavitve
Bluesun BSC-125kW. Označite strategije, v katerih naj naprava sodeluje, nato kliknite Next.5.2 Nastavitve komunikacije
Drugi korak nastavi komunikacijo Modbus med Reduxi Controllerjem in sistemom. Vnesite vrsto povezave, naslov in Modbus unit ID, kot so nastavljeni na sistemu.
5.3 Preizkus komunikacije
Na dnu čarovnika kliknite Test communication. Test enkrat prebere podatke iz Bluesun BSC-125kW in ničesar ne shrani. Če je test uspešen, kliknite Done: napravo ustvari samo Done.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.
Besedilni opis te slike
Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.
6 Preverite meritve
6.1 Zadnje meritve
V Configuratorju odprite Devices → vaša naprava Bluesun → Last measurements. Vrednosti kažejo, ali sistem komunicira pravilno.
6.2 Obnašanje upravljanja
Za upravljanje s strategijami Reduxi odprite Devices in svojo napravo Bluesun v Reduxi Configuratorju ter nastavite control type na AUTO. Šele nato ukazi strategije vplivajo na baterijo.
Za zmanjšanje stroškov energije z dinamičnimi cenami in tarifami določite strategijo, kot je opisano v članku Strategies for Reduxi controller.
✓ Povzetek
Priprava (točki 1–2): Preverite podatkovni list. Pridobite Modbus register map od Bluesun in pripravite opremo.
Bluesun BSC-125KW-261KWH (točka 3): Sistem povežite z Reduxi Controllerjem. Sistem mora podpirati Modbus.
Dodajanje v Reduxi (točki 4–5): Odprite Configurator, dodajte napravo, vnesite komunikacijske nastavitve, zaženite Test communication in kliknite Done.
Zagon (točka 6): Preverite zadnje meritve in nastavite control type na AUTO.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Preizkus komunikacije ne uspe | Vrsto povezave, naslov in Modbus unit ID primerjajte z nastavitvami na sistemu. Krmilnik in sistem morata biti med seboj dosegljiva. |
| Tipa sistema Bluesun ni mogoče izbrati | Izberete lahko samo tipe s seznama List of supported devices. Sistem mora podpirati Modbus (glejte Integration requirements for BESS). |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
