Ohranite nadzor nad energijo in stroški: spremljajte porabo kadarkoli in kjerkoli z analizatorjem moči Nemo in Reduxi.
1. Povežite krmilnik Reduxi z Nemo 96 HDLe
1.1 Potrebne komponente za povezavo krmilnika Reduxi z analizatorjem moči Nemo 96 HDLe
Za vzpostavitev povezave med krmilnikom Reduxi in analizatorjem moči Nemo 96 HDLE so potrebne naslednje komponente:
- Analizator moči Nemo 96 HDLE
- Priključni kabel Modbus RS485
1.2 Povezava med krmilnikom Reduxi in analizatorjem moči

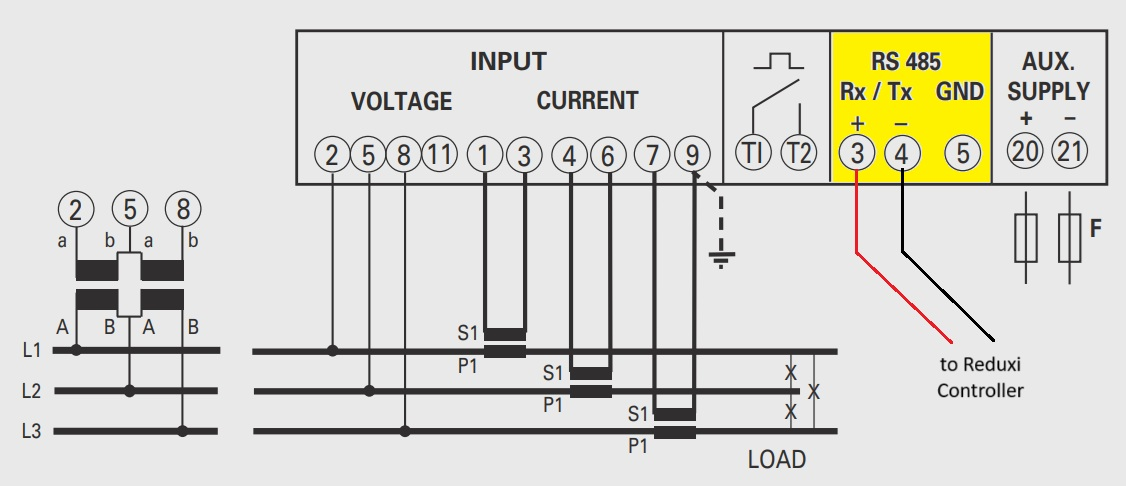

Naslednja slika prikazuje shematski prikaz povezave med krmilnikom Reduxi in analizatorjem moči Nemo. Napeljite povezavo Modbus od sponk na krmilniku Reduxi (Port 1 - A + B) do priključka na Nemo 96 HDLe (RS 485 + in -). Povežite priključek A na + in priključek B na - :
Naslednja slika prikazuje priključno točko na Nemo 96 HDLe:
Za več informacij o napravi ali njenem delovanju obiščite spletno stran proizvajalca https://www.nhp.com.au/public/assets/pim/Original/10043/IME-Nemo-96-HD-Le-User-Manual.pdf
2. Dodajte napravo v Reduxi Configurator
Najprej se lahko prijavite v Reduxi Configurator z uporabo Reduxi Configurator prek brskalnika.
2.1 Kliknite Dodaj napravo
2.2 Vnesite osnovne nastavitve
Ime naprave lahko izberete sami.
2.3 Izberite komunikacijski kanal in vnesite konfiguracijo naprave.
Priporočamo, da nato preizkusite komunikacijo.
Obstajata dva možna izida:
2.3.1 Uspeh - tukaj ni treba storiti ničesar več
2.3.2 Neuspeh - preverite svoj vnos in poskusite znova.
2.4 Vnesite napredno konfiguracijo (izbirno)
Ko končate z vsemi nastavitvami, pritisnite gumb "Dokončaj" na spodnji desni strani.
