Kako povezati hibridne razsmernike GoodWe (Dongle, Bluetooth, WiFi, LAN) z Reduxi Controllerjem
Hibridni razsmernik GoodWe povežite z Reduxi Controllerjem prek Modbus TCP. Deluje z WiFi/LAN Kit 1.0 in 2.0 prek LAN ali WiFi.
Besedilni opis te slike

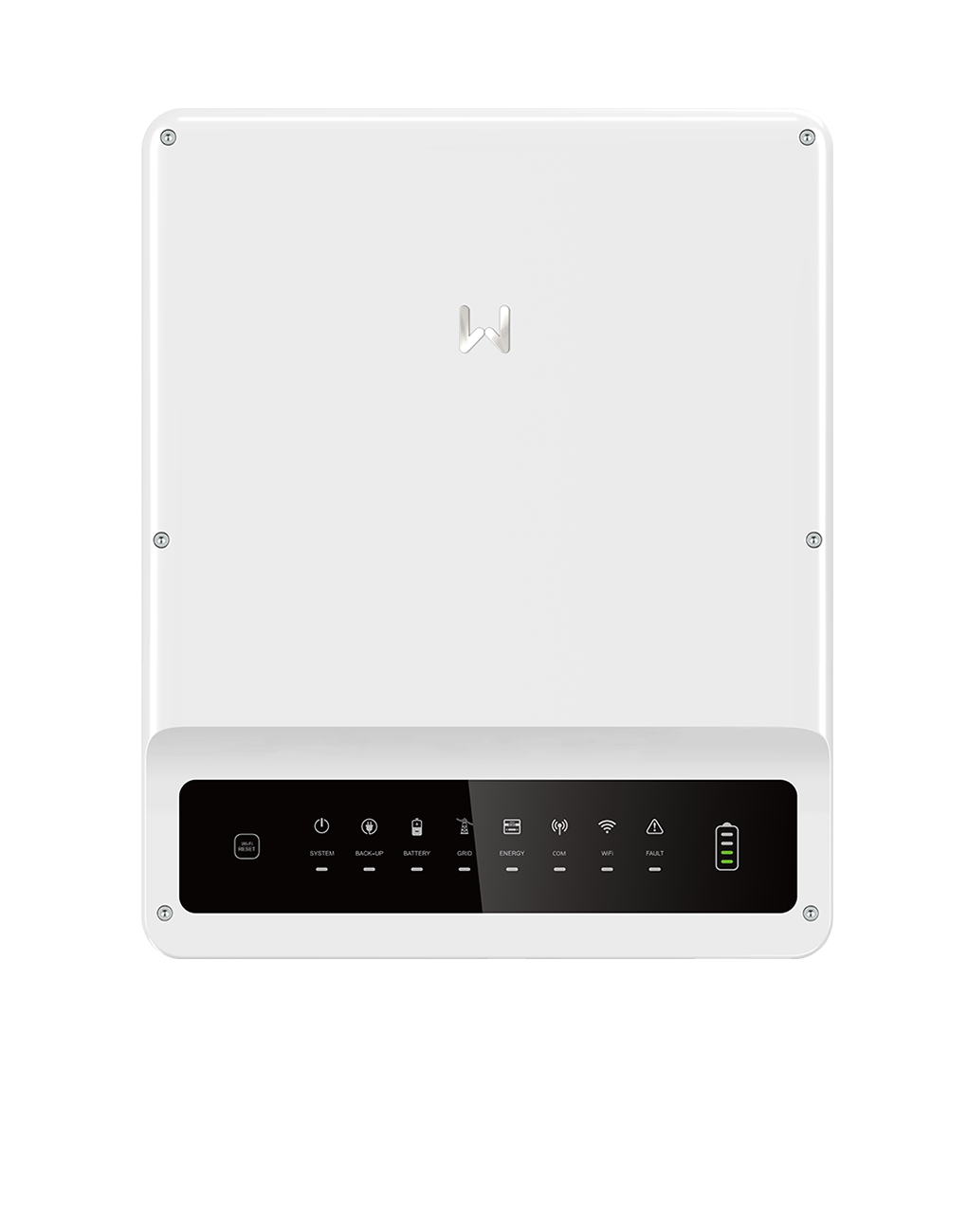

Fotografija izdelka: bel stenski hibridni razsmernik na beli podlagi, pogled od spredaj. Zaobljeno pravokotno belo ohišje s svetlo sivim logotipom 'W' na sredini zgornjega dela in vijaki v vogalih. Spodnji del ima črno stekleno zaslonsko ploščo z vrsto ikon stanja z drobnimi oznakami pod njimi in ikono ravni baterije z zelenimi stolpci na desni. Na levi strani plošče je majhen okrogel gumb.
- Tehnična dokumentacija
- Potrebna oprema
- Izberite povezavo in omogočite Modbus TCP
- Konfigurirajte WiFi/LAN Kit z aplikacijo SolarGo
- Nastavite statični IP z aplikacijo SEMS+ Classic
- Posodobite vdelano programsko opremo in preverite omrežje (po potrebi)
- Prijava v spletni vmesnik Reduxi
- Dodajte razsmernik GoodWe v Reduxi Controller
- Preverjanje meritev
- Povzetek
- Pogoste težave
- Sorodni članki
1 Tehnična dokumentacija
Dokumenti GoodWe za komunikacijski modul in podprte naprave:
- GoodWe Wi-Fi/LAN Kit Series (WiFi/LAN Kit-20) – Stran izdelka komunikacijskega modula s podatkovnim listom in uporabniškim priročnikom.
- Compatibility list of GoodWe inverters and IoT products – Prikazuje, kateri razsmernik deluje s katerim komunikacijskim modulom in vdelano programsko opremo.
2 Potrebna oprema
Potrebujete naslednje komponente:
- Hibridni razsmernik GoodWe
- GoodWe WiFi/LAN Kit 1.0 ali WiFi/LAN Kit 2.0 (komunikacijski ključek)
- Reduxi Controller
- Kabel Ethernet med razsmernikom in usmerjevalnikom ali stikalom
- Pametni telefon z Bluetoothom in aplikacijo SolarGo ali aplikacijo SEMS+ Classic (glejte točko 4 in točko 5)
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
3 Izberite povezavo in omogočite Modbus TCP
Komunikacija Modbus TCP z Reduxi je odvisna od ključka in od tega, kako je razsmernik povezan z internetom. Poiščite svoj primer:
| Ključek in povezava | Modbus TCP | Naslednji korak |
|---|---|---|
| WiFi/LAN Kit 1.0 prek LAN | Omogočeno samodejno | Nastavite statični IP z aplikacijo SEMS+ Classic (točka 5) |
| WiFi/LAN Kit 1.0 prek WiFi | Omogočite ga z aplikacijo SolarGo | Konfigurirajte ključek s SolarGo (točka 4) |
| WiFi/LAN Kit 2.0 prek LAN | Omogočeno samodejno | Preverite serijsko številko (točka 3.5) |
| WiFi/LAN Kit 2.0 prek WiFi | Aktivacija pri GoodWe After-Sale Support | Pošljite e-pošto (točka 3.4), nato preverite serijsko številko (točka 3.5) |
3.1 WiFi/LAN Kit 1.0 prek LAN
Besedilni opis te slike
Fotografija črnega ključka GoodWe WiFi/LAN Kit 1.0 na beli podlagi. Je visok zaobljen črn modul z vtičem na vrhu, majhnim temnim zaslonskim okencem na sredini ter logotipom in simbolom omrežja (LAN), natisnjenima pod njim. Spodaj sta dve indikatorski lučki: modra na levi in zelena na desni, vsaka z majhnim natisnjenim simbolom.
Razsmernik je z internetom povezan z WiFi/LAN Kit 1.0 prek LAN. Modbus TCP se z naslednjimi nastavitvami omogoči samodejno:
- Device ID:
1 - Port:
502 - Baud rate:
9600
Nadaljujte s točko 5, Set the static IP with the SEMS+ Classic app.
3.2 WiFi/LAN Kit 1.0 prek WiFi
Besedilni opis te slike
Fotografija črnega ključka GoodWe WiFi/LAN Kit 1.0 na beli podlagi. Je visok zaobljen črn modul z vtičem na vrhu, majhnim temnim zaslonskim okencem na sredini ter logotipom in simbolom omrežja (LAN), natisnjenima pod njim. Spodaj sta dve indikatorski lučki: modra na levi in zelena na desni, vsaka z majhnim natisnjenim simbolom.
Razsmernik je z internetom povezan z WiFi/LAN Kit 1.0 prek WiFi. Modbus TCP morate omogočiti z aplikacijo SolarGo.
Nadaljujte s točko 4, Configure the WiFi/LAN Kit with the SolarGo app.
3.3 WiFi/LAN Kit 2.0 prek LAN
Besedilni opis te slike
Fotografija črnega ključka GoodWe WiFi/LAN Kit 2.0 na beli podlagi. Rdeč diagonalni trak čez vrh je označen z NEW. Ključek ima spodaj vtič, v zgornjem delu majhno temno zaslonsko okence, pod njim pa logotip in simbol omrežja. V spodnjem delu sta vidni dve majhni indikatorski lučki, ena modra in ena zelena/rumena.
Razsmernik je z internetom povezan z WiFi/LAN Kit 2.0 prek LAN. Modbus TCP se z naslednjimi nastavitvami omogoči samodejno:
- Device ID:
1 - Port:
502 - Baud rate:
9600
Nadaljujte s točko 3.5, Serial number of the WiFi/LAN Kit 2.0.
3.4 WiFi/LAN Kit 2.0 prek WiFi
Besedilni opis te slike
Fotografija črnega ključka GoodWe WiFi/LAN Kit 2.0 na beli podlagi. Rdeč diagonalni trak čez vrh je označen z NEW. Ključek ima spodaj vtič, v zgornjem delu majhno temno zaslonsko okence, pod njim pa logotip in simbol omrežja. V spodnjem delu sta vidni dve majhni indikatorski lučki, ena modra in ena zelena/rumena.
Razsmernik je z internetom povezan z WiFi/LAN Kit 2.0 prek WiFi. Modbus TCP mora aktivirati GoodWe After-Sale Support. Pošljite e-pošto na service.se@goodwe.com:
- Zadeva: Enable MODBUS TCP for WLAN/LAN 2.0 dongle
- Serijska številka razsmernika
- Serijska številka ključka
Ko GoodWe aktivira Modbus TCP, nadaljujte s točko 3.5.
3.5 Serijska številka WiFi/LAN Kit 2.0
WiFi/LAN Kit 2.0 obstaja v običajni različici in v različici s kibernetsko varnostjo. Preverite serijsko številko na ključku:
- Serijska številka se začne z
72000: običajna različica. - Serijska številka se začne z
72100: različica s kibernetsko varnostjo. Na razsmerniku morate narediti dodatne nastavitve. Sledite korakom v točki 4.
72000…
Besedilni opis te slike
Fotografija črnega ključka GoodWe WiFi/LAN Kit na svetlo sivi površini. Bela nalepka na njem kaže besedilo WiFi Kit-20, črtno kodo in serijsko številko 72000WFA23500051. Na levem koncu ključka je vtič.
4 Konfigurirajte WiFi/LAN Kit z aplikacijo SolarGo
4.1 Prenesite in namestite aplikacijo SolarGo (po potrebi)
Besedilni opis te slike
Slika iz dveh delov na beli podlagi. Zgoraj: črna značka z besedilom Download on the App Store in logotipom Apple. Pod njo: črno-bela koda QR. Po opisu koda QR vodi do aplikacije SolarGo v trgovini App Store.
Besedilni opis te slike
Črna značka 'GET IT ON Google Play' z logotipom trikotnika Google Play in pod njo črno-bela koda QR za prenos aplikacije SolarGo.
4.2 Povežite se z razsmernikom prek Bluetootha
Preverite, ali je razsmernik vklopljen in ali razsmernik ter komunikacijski modul delujeta pravilno.
Besedilni opis te slike
Trije posnetki zaslona telefona drug ob drugem, zaslon Device List aplikacije SolarGo, s oštevilčenimi modrimi značkami in rdečimi obrobami. Glava vsakega: 'Device List' z ikono oblaka, ikono pomoči in ikono menija; zavihka Bluetooth (izbran) in WLAN. Posnetek 1: zavihek Bluetooth je obrobljen z rdečo (značka 1); prazno stanje z ilustracijo naprav in besedilom 'No Device'; gumb 'Search Device' je obrobljen z rdečo (značka 2); povezava 'Not Found >'. Posnetek 2: seznam najdenih naprav, vsaka z desnim puščičnim znakom, imena: CCM-4050KNAC248G0001 (z ikono 'Parallel'), WLA-5012KNAG24BL0005 (obrobljeno z rdečo, značka 3), WNN-52000MIA226W5006, SOL-BLE244L8002, WFA-96000ETF225W6666, GSA-8010KMSF226G8006; gumb 'Search Device'; povezava 'Not Found >'. Posnetek 3 (zasivljeno ozadje): seznam s CCM-23000EZL21B50020 in CCM-53000SSA238GS019 ter pogovorno okno iPhona 'Bluetooth Pairing Request' z besedilom, da bi se naprava rada seznanila z vašim iPhonom, in gumbi Cancel in Pair (Pair obrobljen z rdečo, značka 4).
1234. Če ste geslo že spremenili, uporabite svoje geslo. Opomnik za spremembo gesla se prikaže le, kadar je potreben. Če gesla še niste spremenili, ga spremenite.Besedilni opis te slike
Sestavljenka zaslonov aplikacije SolarGo z rdečimi obrobami, oštevilčenimi modrimi značkami od 5 do 8 in rdečimi puščicami, ki kažejo vrstni red. Značka 5 (zgoraj levo): prijavno okno nad zasivljenim seznamom naprav z dvema ikonama vlog, Owner in Installer (izbran Installer), praznim poljem za geslo z ikono očesa (vrednost ni prikazana), označenim potrditvenim poljem 'Remember Password' in gumbom 'Login'. Rdeča puščica navzdol do značke 6: pogovorno okno 'Reminder' z besedilom 'To keep your account secure, you must change your password now.' in povezavo 'I am aware of that'. Rdeča puščica navzdol do značke 7: pogovorno okno 'Change Password' z dvema praznima poljema za geslo z ikonama očesa, opombo 'Note:8-16 characters, including digits, uppercase letters or lowercase letters.' in gumbom 'YES'. Rdeča puščica desno do značke 8 (desno): zaslon 'Device List' z zavihkoma Bluetooth (izbran) in WLAN, seznam naprav (CCM-, WLA-.) in enako prijavno okno kot pri znački 5 (Owner/Installer, prazno polje za geslo, označeno 'Remember Password', 'Login'); spodaj gumb 'Search Device' in povezava 'Not Found >'.
Besedilni opis te slike
Posnetek zaslona glavne strani aplikacije SolarGo na telefonu. Glava: puščica nazaj in številka naprave, ki se začne z 9015. Oznaka stanja: 'Status:Normal (On-Grid)'. Diagram energijskih tokov, 'Unit:kW': ikona sončnega panela s tokom 13.25 proti ikoni hiše z 13.25; ikona baterije 100 % z vrednostjo 0.00; ikona daljnovodnega stebra z vrednostjo 0.00. Informacijske ploščice: Safety Power Grid Code: Warehouse; Working Mode: Peak Shaving; Battery Model: LX F16.0-H-20; Battery Status: Normal; Backup: ON; Power Limit: OFF. Spodnja navigacija: Home (izbrano, modro), Parameters, Settings.
4.3 Omogočite in konfigurirajte Modbus TCP
Nastavitve Modbus TCP so odvisne od ključka. Najprej preverite serijsko številko (glejte točko 3, točko 3.5).
Običajni ključek: serijska številka se začne z 72000
Besedilni opis te slike
Trije zasloni telefona drug ob drugem iz aplikacije SolarGo, povezani z rdečimi črtami in puščicami. Zaslon 1, Settings: Communication Settings (rdeč okvir), Quick Settings, Basic Settings, Advanced Settings, Port Connection, Meter/CT-Assisted Test, Firmware Information, APP Version; spodnji zavihki Home, Parameters, Settings (Settings označen z rdečim okvirjem). Zaslon 2, Communication Settings: WLAN/LAN, WLAN Detection, 4G, RS485 (RS485 v rdečem okvirju, puščica od Communication Settings do njega). Zaslon 3, RS485 (naslov v rdečem okvirju): Modbus TCP z zelenim stikalom, vklopljenim (rdeč okvir); COM Address: 0 z modrim gumbom s kljukico in bledim namigom o območju; Baud Rate: spustni seznam, prazen.
- Device ID:
1 - Port:
502 - Baud rate:
9600
Ključek s kibernetsko varnostjo: serijska številka se začne z 72100
Besedilni opis te slike
Trije posnetki zaslona aplikacije SolarGo drug ob drugem, povezani z rdečimi puščicami. Levo, seznam 'Settings': Communication Settings (obrobljeno z rdečo), Quick Settings, Basic Settings, Advanced Settings, Port Connection, Meter/CT-Assisted Test, Firmware Information, 'APP Version: V5.6.0'; spodnja navigacija Home, Parameters, Settings (obrobljeno z rdečo). Sredina, seznam 'Communication Settings': Privacy & Security (obrobljeno z rdečo), WLAN/LAN, 4G, RS485. Desno, stran 'Privacy & Security' s tremi razdelki. Razdelek Bluetooth: stikalo 'Bluetooth Stays On' (izklopljeno) z besedilom: ON: the APP can continuously access devices through Bluetooth; OFF: the APP will not be able to access the device through Bluetooth; if the APP cannot search for the Bluetooth signal of the device, double-click the 'RELOAD' button on the communication module to turn on the Bluetooth signal, and use the APP to connect to the device within 5 minutes. Razdelek WLAN: stikalo 'WLAN Control' (izklopljeno) z besedilom: ON: the APP can connect devices through the WLAN local area network of the communication module; OFF: the APP cannot connect to the device through the WLAN local area network of the communication module. Razdelek Modbus TCP: stikalo 'Modbus TCP' (izklopljeno), obrobljeno z rdečim pravokotnikom, z besedilom 'ON: A third-party platform that can access inverter information through communication protocols. You can contact after-sales service to obtain the agreement.'
- Device ID:
1 - Port:
502 - Baud rate:
9600
4.4 Nastavite statični naslov IP
Nastavite IP-naslov razsmernika. Priporočamo fiksni (statični) IP-naslov.
Besedilni opis te slike
Trije zasloni telefona drug ob drugem iz aplikacije SolarGo, povezani z rdečimi puščicami. Zaslon 1, Settings: vnosi Communication Settings (rdeč okvir, poudarjeno), Quick Settings, Basic Settings, Advanced Settings, Port Connection, Meter/CT-Assisted Test, Firmware Information, APP Version V5.8.0; spodnji zavihki Home, Parameters, Settings (Settings označen z rdečim okvirjem). Zaslon 2, Communication Settings: Privacy & Security, WLAN/LAN (rdeč okvir, poudarjeno), 4G, RS485. Zaslon 3, WLAN/LAN s povezavo Save zgoraj desno: Encryption Type: WPA2/WPA; Password: polje, vrednost ni prikazana; rdeč okvir okoli DHCP z zelenim stikalom, ki je videti vklopljeno, in namigom: If you need to set a specific IP address, you can manually enter it after turning off DHCP; nato IP Address, Subnet Mask, Gateway Address, DNS Server. Pod okvirjem: LAN: Not Connected in modra povezava: Restore factory communication settings.
5 Nastavite statični IP z aplikacijo SEMS+ Classic
5.1 Prenesite in namestite aplikacijo SEMS+ Classic (po potrebi)
Besedilni opis te slike
Slika iz dveh delov na beli podlagi. Zgoraj: črna značka z besedilom Download on the App Store in logotipom Apple. Pod njo: črno-bela koda QR s tanko svetlo sivo obrobo. Po opisu koda QR vodi do aplikacije SEMS+ Classic v trgovini App Store.
Besedilni opis te slike
Slika iz dveh delov na beli podlagi. Zgoraj: črna značka z besedilom GET IT ON Google Play z barvnim logotipom trikotnika Google Play. Pod njo: črno-bela koda QR. Po opisu koda QR vodi do aplikacije SEMS+ Classic v trgovini Google Play.
5.2 Povežite se z razsmernikom prek Bluetootha in nastavite IP
Preverite, ali je razsmernik vklopljen in ali razsmernik ter komunikacijski modul delujeta pravilno.
Besedilni opis te slike
Trije posnetki zaslona telefona drug ob drugem iz aplikacije SEMS+ (GoodWe), z rdečimi ovali in številkami 1, 2 in 3. Posnetek 1 (čas 14:49): začetni zaslon s pasico 'Test', ki kaže bel razsmernik; razdelek 'Services' z ploščicami Warranty, Report Center, GoodWe News, Announcements; razdelek 'Tools' s ploščico 'Network Link', obkroženo z rdečo in označeno z 1; razdelek 'Help'. Posnetek 2 (čas 14:47): naslov 'Network Link' z zavihkoma Bluetooth (izbran) in WLAN ter seznam naprav: LEM-23000LEM21B55890, WLA-96000NAW253L0008 (obkroženo z rdečo in označeno z 2), LEM-23000LEM25318015, WFA-40800EAA238W0010, LEM-23000LEM21B55898, WLA-5110KNZ500008888, WLA-8100KHTU201R0001. Posnetek 3 (čas 14:47): poziv za seznanitev z 'Cancel' zgoraj desno, dvema ikonama User (izbrano) in Installer, vnosnim poljem za geslo z nadomestnim besedilom 'Please enter a password' in ikono očesa ter potrditvenim poljem 'Remember Password' (neoznačeno); območje polja je obkroženo z rdečo in označeno s 3. Spodaj je besedilo namiga, da za obnovitev privzetega gesla, če ste geslo pozabili, pritisnete in držite gumb Bluetooth na napravi (privzeta vrednost je prikazana na sliki in je tu izpuščena), ali Contact Us.
1234. Če ste geslo že spremenili, uporabite svoje geslo. Opomnik se prikaže le, kadar je potreben. Če gesla še niste spremenili, ga spremenite. Aktivirajte Remember Password in nadaljujte.Besedilni opis te slike
Posnetek zaslona strani 'Network Link' aplikacije SEMS+ na telefonu, obdan z rdečim pravokotnikom z rdečo številko 4. Vrstica stanja: čas 14:47, ikona utišanja, signal, Wi-Fi, baterija 64. Glava: puščica nazaj, naslov 'Network Link' in ikona Bluetooth (modra) na desni. Tri vrstice seznama, vsaka z desnim puščičnim znakom: Privacy & Security, WLAN/LAN, Login Password Change. Preostali del strani je prazen svetlo moder, spodaj je črna vrstica za začetni zaslon.
Besedilni opis te slike
Dva posnetka zaslona telefona drug ob drugem iz aplikacije SEMS+, zaslon WLAN/LAN, z rdečimi obrobami in rdečimi oznakami 5, 6 in 7. Levi zaslon: LAN: Not Connected; WLAN: vklopljeno (stikalo); Name: ime omrežja Wi-Fi (H3C_2D63E5); Encryption Method: WPA2; Password: polje s spustno puščico, vrednost ni prikazana. Rdeč okvir 5 označuje DHCP Automatic Obtain, stikalo vklopljeno, z besedilom namiga, da za določen IP-naslov izklopite DHCP Automatic Obtain in uporabite Manual Setting. Rdeč okvir 6 označuje polja IP Address, Subnet Mask, Gateway Address in DNS Server z zasivljenimi vrednostmi. Pod njimi je gumb WLAN Detection in opomba: When LAN and WLAN are configured simultaneously, the communication will prioritize LAN. Desni zaslon: isti zaslon zatemnjen, s pojavnim oknom WLAN Detection (rdeč okvir 7) in povezavo Cancel. Pojavno okno kaže tri ikone (razsmernik, usmerjevalnik, oblak), povezane z modrimi kljukicami, in besedilo: Network configuration successful.
6 Posodobite vdelano programsko opremo in preverite omrežje (po potrebi)
6.1 Posodobite vdelano programsko opremo razsmernika
Če imate težave, vdelano programsko opremo razsmernika posodobite na najnovejšo različico.
Besedilni opis te slike
Dva posnetka zaslona telefona drug ob drugem iz aplikacije SolarGo/SEMS+, povezana z rdečo puščico. Levo, seznam 'Settings': Communication Settings, Basic Settings, Advanced Settings, Load Control, Power on/off, Firmware Information (obrobljeno z rdečo; rdeča puščica se začne tu), Change Login Password; vsak z desnim puščičnim znakom. Spodnja navigacija: Home, Parameters, Settings (obrobljeno z rdečo, izbrano). Desno, stran 'Firmware Information' s puščico nazaj: DSP FW Version; ARM FW Version; Communication Module FW Version. Besedilo 'Tips: Please keep the mobile cloud network normal to obtain the latest firmware version information.' Modra povezava 'Check For Update' z rdečo črtkano obrobo.
6.2 Konfigurirajte omrežje
Razsmernik z internetom povežite s kablom Ethernet. Šele nato lahko razsmernik komunicira z Reduxi Controllerjem prek Modbus TCP.
Modbus TCP: tapnite Settings, nato Privacy & Security in omogočite Modbus TCP. Nato nastavite:
- Device ID:
1 - Port:
502 - Baud rate:
9600
Statični IP-naslov: tapnite Settings, nato WLAN/LAN. Če je stikalo DHCP vklopljeno, ga izklopite in ročno vnesite podatke, ki ustrezajo vašemu omrežju. Priporočamo fiksni (statični) IP-naslov. Zapišite si IP-naslov za pozneje. Zasloni so enaki kot v točki 4, točkah 4.3 in 4.4.
7 Prijavite se v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
8 Dodajte razsmernik GoodWe v Reduxi Controller
Reduxi Controller in hibridni razsmernik povežite prek Etherneta. Nato razsmernik registrirajte kot novo napravo (hibridni razsmernik GoodWe).
8.1 Osnovne nastavitve
Lokalno se prijavite v Reduxi Configurator na krmilniku (glejte točko 7) in kliknite + Add device.
Besedilni opis te slike
Posnetek zaslona stranske vrstice Reduxi Configuratorja. Glava: logotip reduxi Configurator. Razdelek Devices (z ikono minus) navaja: BYD 24kWh; Iskraemeco AM550; Ochsner GMLW 9Plus; SolarEdge Master; SolarEdge Slave. Spodaj je gumb Add device z znakom plus, označen z rdečim pravokotnikom.
V prvem koraku (osnovne nastavitve) izberite osnovne parametre naprave:
- Device type:
Hybrid inverter - Type:
GoodWe Energy Storage Inverters HV - Name: poljubno ime
Besedilni opis te slike
Posnetek zaslona Reduxi Configuratorja, korak 1 od 2 Basic settings. Indikator korakov: 1 Basic settings (aktiven, črn), 2 Communication channel (siv). Obrazec z naslovom Basic settings: Device type (obvezno): Hybrid inverter; Type (obvezno): GoodWe Energy Storage Inverters HV; Name (obvezno): GoodWe Energy Storage Inverters HV. Gumba: Back (levo), Next (desno, temen).
Pritisnite Next.
8.2 Komunikacijske nastavitve
V drugem koraku nastavite komunikacijski kanal za Modbus TCP. Ta povezuje Reduxi Controller s hibridnim razsmernikom GoodWe. Vnesite IP-naslov razsmernika, ki ste ga nastavili prej (glejte točko 4, točko 4.4, ali točko 5).
| Parameter | Vrednost |
|---|---|
| Povezava | TCP/IP |
| IP | Statični naslov IP, ki ste ga nastavili na razsmerniku |
| Vrata | 502 |
| Modbus unit ID | Privzeto 247 (kot je prikazano v Configuratorju) |
| Control mode | Privzeto EMS (kot je prikazano v Configuratorju) |
Besedilni opis te slike
Posnetek zaslona obrazca s komunikacijskimi nastavitvami v Reduxi Configuratorju za hibridni razsmernik GoodWe. Polja: Connection (obvezno): TCP/IP; IP (obvezno): prazno; Port (obvezno): 502; Modbus unit ID (obvezno): 247; Control mode (obvezno): EMS, pod njim besedilo namiga: Select control mode of inverter. Gumbi spodaj: Back (levo), Test communication in Done (desno, temen).
8.3 Test communication
Na dnu čarovnika kliknite Test communication. Test enkrat prebere podatke iz hibridnega razsmernika GoodWe in ničesar ne shrani. Če je test uspešen, kliknite Done: napravo ustvari samo Done.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.
Besedilni opis te slike
Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.
Primer uspešnega odčitka:
Besedilni opis te slike
Posnetek zaslona pogovornega okna z naslovom Test communication (zapiralni x zgoraj desno) z zelenim besedilom. Vsebina: Successful readout from device. Vrednosti: Battery active power: -450.0 W; Battery current: -1.8 A; Battery export active energy: 2493400 Wh; Battery import active energy: 2784800 Wh; Battery max. active power: 10000.0 W; Battery min. active power: -10000.0 W; Battery state of charge: 25.63 %; Battery state of health: 99.37 %; Battery voltage: 269.5 V; Error: false; Grid export active energy: 0 Wh; Grid import active energy: 0 Wh; Inverter active power: -1444 W; Load active power: 76 W; Load import active energy: 953900 Wh; Off-grid: false; PV active power: -839 W; PV current: -1.9 A; PV export active energy: 10434800 Wh; PV min. active power: -10000 W; PV voltage: 433.7 V; State name: ON_GRID. Dodatni parametri: GRID_POWER_ACTIVE_L1: 20; GRID_POWER_ACTIVE_L2: 12; GRID_POWER_ACTIVE_L3: 24; PV_POWER_ACTIVE_MAX: 0. Temen gumb spodaj desno: Close.
9 Preverite odčitke
9.1 Zadnje meritve
Odčitke preverite pod Devices – GoodWe Hybrid Inverter – Last measurements v Reduxi Configuratorju.
Besedilni opis te slike
Posnetek zaslona Reduxi Configuratorja, stran 'Last measurements' naprave 'GoodWe Hybrid Inverter ESG2 6kW 1ph'. Leva stranska vrstica: logotip 'reduxi Configurator'; razdelek Devices z vnosi 'GoodWe Hybrid Inverter ESG2 6kW 1ph' (aktiven), MasterTherm, Reduxi Meter; nato 'Optimization modes' (znak plus) in 'Utility Rate Plan'. Zgoraj: drobtinična pot 'Device / GoodWe Hybrid Inverter ESG2 6kW 1ph', zelena ikona povezave in pasica 'New patch available. Click here to apply.' z zapiralnim x. Zavihki: Last measurements (aktiven), Analyze, Archive; spustni seznam osveževanja 'Each second'. Ploščica 'Control type': gumba Auto (svetlo zelen, izbran) in Manual (temen); časovni žig 07. 05. 2025 12:17:41. Kartica Battery (časovni žigi 07. 05. 2025 12:19:22): Battery active power 0.0 kW; Battery current 0.30 A; Battery voltage 53.20 V; Battery capacity (Wh) 16.3 kWh; Battery maximum capacity (Wh) 22.3 kWh; Battery state of charge 73.00 %; Battery state of health 100.00 %; Battery min. state of charge 10.00 % (odrezano na dnu slike). Kartica PV (12:19:23): PV active power -1.3 kW; PV current -3.40 A; PV voltage 374.60 V; PV export active energy 3,306.8 kWh; PV min. active power -6.1 kW. Kartica Load (12:19:22): Load active power 1.3 kW; Load import active energy 26,830.9 kWh.
Ko napravo dodate v Configuratorju, jo lahko spremljate tudi v aplikaciji Reduxi Cloud.
9.2 Omogočite upravljanje prek Reduxi
Za upravljanje z Reduxi nastavite control type na AUTO pod Devices – GoodWe Hybrid Inverter v Reduxi Configuratorju. Šele nato ukazi strategije vplivajo na razsmernik.
Če želite zmanjšati stroške energije z dinamičnimi cenami in dinamičnimi tarifami, določite strategijo, kot je opisano v Strategije za Reduxi Controller.
✓ Povzetek
Priprava (točke 1–3): Preverite dokumente in opremo. Izberite svoj ključek in povezavo ter omogočite Modbus TCP (točka 3).
Razsmernik GoodWe (točke 4–6): Konfigurirajte ključek s SolarGo ali nastavite statični IP s SEMS+ Classic. Zapišite si IP-naslov. Po potrebi posodobite vdelano programsko opremo.
Dodajanje v Reduxi (točki 7–8): Prijavite se v spletni vmesnik Reduxi. Dodajte napravo kot Hybrid inverter, tip GoodWe Energy Storage Inverters HV. Vnesite IP in port 502. Zaženite Test communication, nato kliknite Done.
Zagon (točka 9): Preverite zadnje meritve. Nastavite control type na AUTO.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Preizkus komunikacije ne uspe | Preverite IP-naslov razsmernika, vrata 502 in ali je Modbus TCP omogočen. Preverite, ali je razsmernik povezan prek Etherneta in v istem omrežju kot krmilnik. |
| Modbus TCP ni na voljo pri WiFi/LAN Kit 2.0 prek WiFi | Aktivirati ga mora GoodWe After-Sale Support. Pošljite e-pošto, opisano v točki 3.4. |
| Serijska številka ključka se začne z 72100 | Modbus TCP omogočite pod Settings – Privacy & Security (točka 4.3). |
| IP-naslov razsmernika se spreminja | Izklopite DHCP in nastavite statični IP-naslov (točka 4.4 ali točka 5.2). |
| Težave s komunikacijo ostajajo | Posodobite vdelano programsko opremo razsmernika (točka 6.1). |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
