Povežite hibridne razsmernike GoodWe s krmilnikom Reduxi (ključek, Bluetooth, WiFi, LAN)

Posodobljen



Logo blagovne znamke.jpg





1. Konfiguracija GoodWe hibridnega razsmernika

Za omogočanje komunikacije z Reduxi preko Modbus TCP imate več možnosti

1.1 WiFi/LAN ključek 1.0 preko LAN:

WiFi/LAN komplet 1.0



V tem primeru je Modbus TCP samodejno omogočen z naslednjimi nastavitvami:

  • ID naprave: 1
  • Vrata: 502
  • Hitrost prenosa: 9600

Nadaljujte na 4. Nastavite statični IP s Sems+ Classic aplikacijo



1.2 Če je razsmernik povezan z internetom z WiFi/LAN ključkom 1.0 prek WiFi:

WiFi/LAN komplet 1.0

V tem primeru mora biti Modbus TCP omogočen prek SolarGo

Nadaljujte s korakom 3. Konfiguracija WiFi/LAN ključka 1.0



1.3 Če je razsmernik povezan z internetom z WiFi/LAN ključkom 2.0 prek LAN:

WiFi/LAN komplet 2.0

V tem primeru je Modbus TCP samodejno omogočen z naslednjimi nastavitvami:

  • ID naprave: 1
  • Vrata: 502
  • Hitrost prenosa: 9600

Nadaljujte s korakom 2. Preverjanje serijske številke WiFi/LAN ključka 2.0



1.4 Če je razsmernik povezan z internetom z WiFi/LAN ključkom 2.0 prek WiFi:

WiFi/LAN komplet 2.0

V tem primeru mora biti Modbus TCP aktiviran s strani Podpore za poprodajo GoodWe.

Če želite to storiti, pošljite e-poštno sporočilo na: service.se@goodwe.com

  • Zadeva: Omogoči MODBUS TCP za vmesnik WLAN/LAN 2.0
  • V e-pošto vključite naslednje informacije:
    1. Serijska številka pretvornika:
    2. Serijska številka vmesnika:

Ko je Modbus TCP aktiviran, nadaljujte z naslednjim korakom

2. Serijska številka WiFi/LAN Dongle 2.0

2.1 Ko uporabljate ta dongle, morate preveriti, ali gre za običajni dongle ali dongle s certifikatom o kibernetski varnosti.

Če se serijska številka začne s 72000, je to običajna različica, kot lahko vidite na spodnji sliki:

Če se serijska številka začne s 72100, je to različica s kibernetsko varnostjo in v pretvorniku boste morali izvesti dodatne nastavitve. Če želite to narediti, preprosto sledite naslednjim korakom.

3. Konfiguracija WiFi/LAN Dongle 1.0 z aplikacijo SolarGo

3.1 Prenesite in namestite aplikacijo solarGo (če je potrebno)

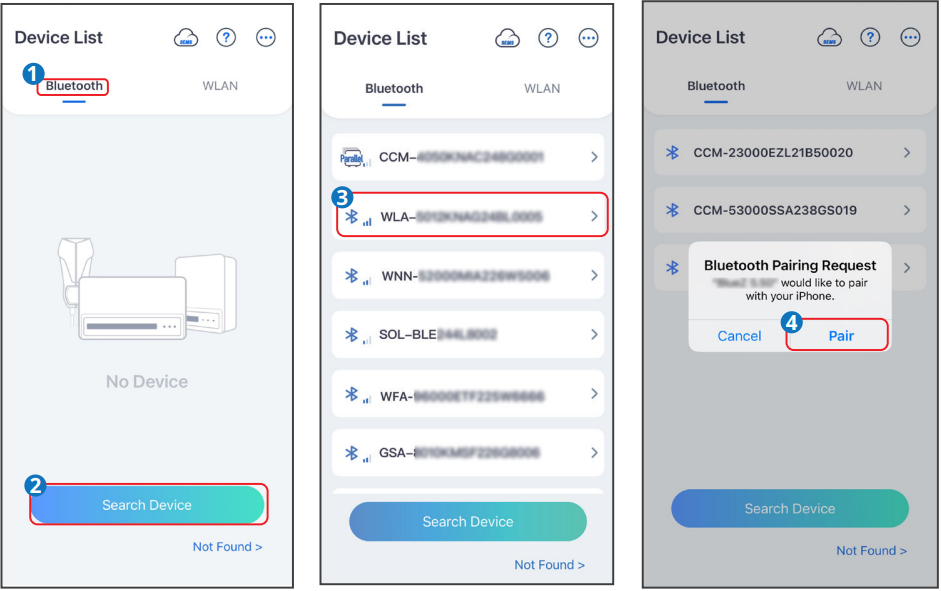

3.2 Povezava s pretvornikom prek povezave Bluetooth

Prepričajte se, da je razsmernik vklopljen in da pravilno delujeta tako razsmernik kot komunikacijski modul

  1. Zavihek Bluetoothna domači strani SolarGo.
  2. Zavihek Device za osvežitev spletnega mesta.
  3. Poiščite napravo po serijski številki pretvornika. Tapnite ime naprave za prijavo.

  4. Ko se prvič povežete s pretvornikom prek Bluetootha, se prikaže poziv za seznanjanje. Tapnite Seznani za nadaljevanje.

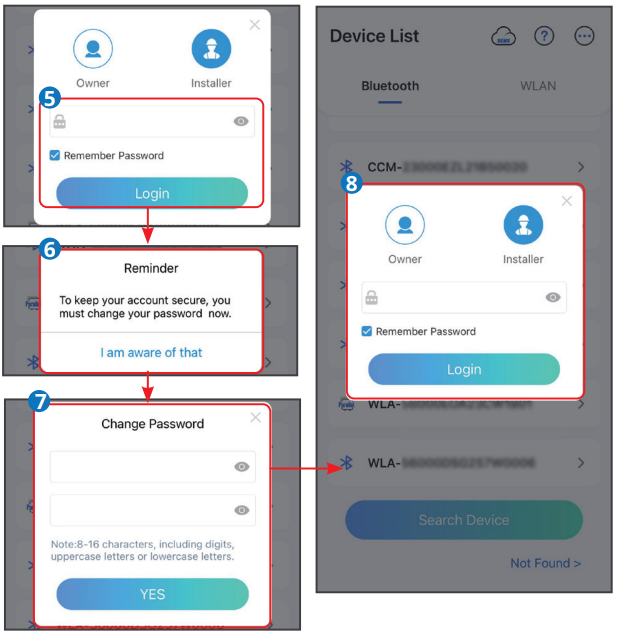

  5. Prijavite se kot Lastnik ali Monter. Začetno geslo: 1234. Če je bilo geslo že spremenjeno, uporabite namesto tega izbrano geslo.
    (izbirno) Opomnik za spremembo gesla se prikaže samo, kadar je to potrebno.
    (neobvezno) Spremenite geslo, če tega še niste storili.
  6. aktivirajte funkcijo »Zapomni si geslo« in omogočite Bluetooth ostane vklopljen na naslednji strani.

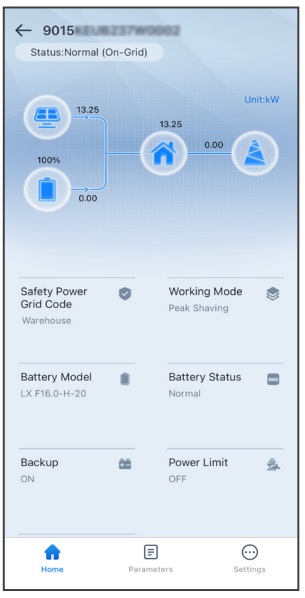

  7. Če je bilo vse vneseno pravilno, boste zdaj na glavni strani aplikacije Solargo, kjer si lahko ogledate podatke svojega pretvornika.

3.3 Aktivirajte in konfigurirajte Modbus TCP

Zdaj morate prilagoditi nastavitve Modbus TCP. Te so odvisne od vmesnika, ki ga uporabljate.

3.3.1 Običajni dongle – serijska številka se začne s 72000:

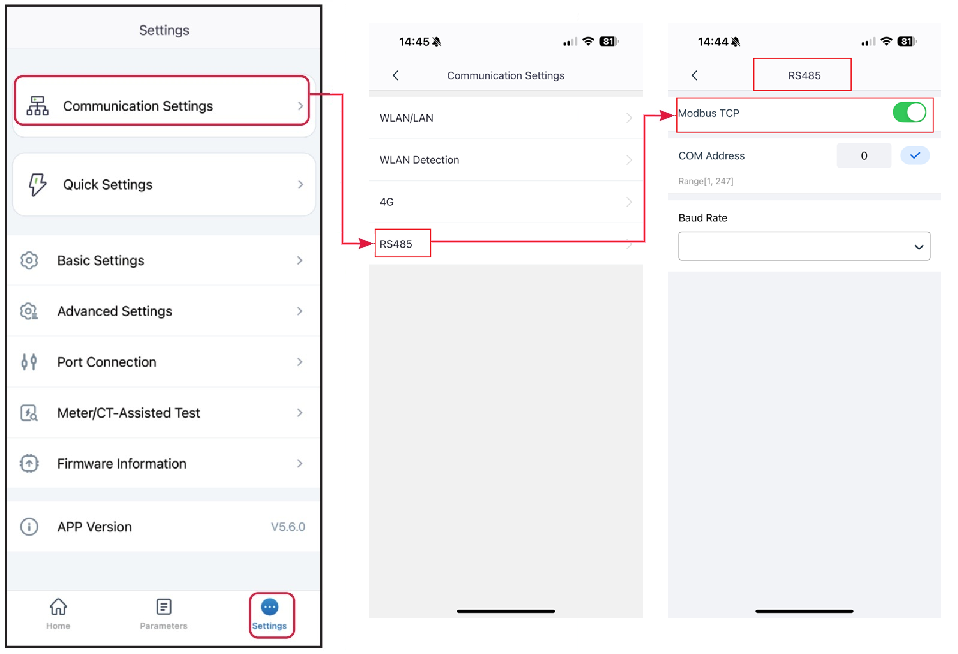

  1. Tapnite Nastavitve na dnu glavne strani
  2. Zavihek Nastavitve komunikacije
  3. Zavihek RS485
  4. Omogočite Modbus TCP
  5. Ko je omogočen Modbus TCP, je treba nastaviti naslov, ID naprave in hitrost prenosa. Prosimo, vnesite naslednje vrednosti:
    ID naprave: 1
    Vrata: 502
    Hitrost prenosa: 9600

3.3.2 Dongle s certifikatom o kibernetski varnosti – serijska številka se začne s 72100:

  1. Tapnite Nastavitve na dnu glavne strani
  2. Zavihek Zasebnost in varnost
  3. Omogočite Modbus TCP

  4. Ko je omogočen Modbus TCP, je treba nastaviti naslov, ID naprave in hitrost prenosa. Prosimo, vnesite naslednje vrednosti:
    ID naprave: 1
    Vrata: 502
    Hitrost prenosa: 9600

3.4 Nastavite statični naslov IP

Nato je treba nastaviti naslov IP. Priporočamo uporabo fiksnega (statičnega) IP naslova.

  1. Tapnite Nastavitve na dnu glavne strani
  2. Zavihek WLAN/LAN
  3. Če je stikalo DHCP vklopljeno, ga izklopite in ročno vnesite podatke, ki ustrezajo vašemu omrežju.
    Opomba: IP-naslov si zapišite za pozneje.

Konfiguracija vašega razsmernika je s tem zaključena in zdaj lahko nadaljujete z dodajanjem naprave v Reduxi Controller pod korakom 6. Dodajanje pretvornika GoodWe v krmilnik Reduxi



4. Nastavitev statičnega IP-ja z aplikacijo Sems+ Classic

4.1 Prenesite in namestite aplikacijo Sems+ Classic (če je potrebna)





4.2 Povežite se z razsmernikom prek povezave Bluetooth

Prepričajte se, da je razsmernik vklopljen in da pravilno delujeta tako razsmernik kot komunikacijski modul

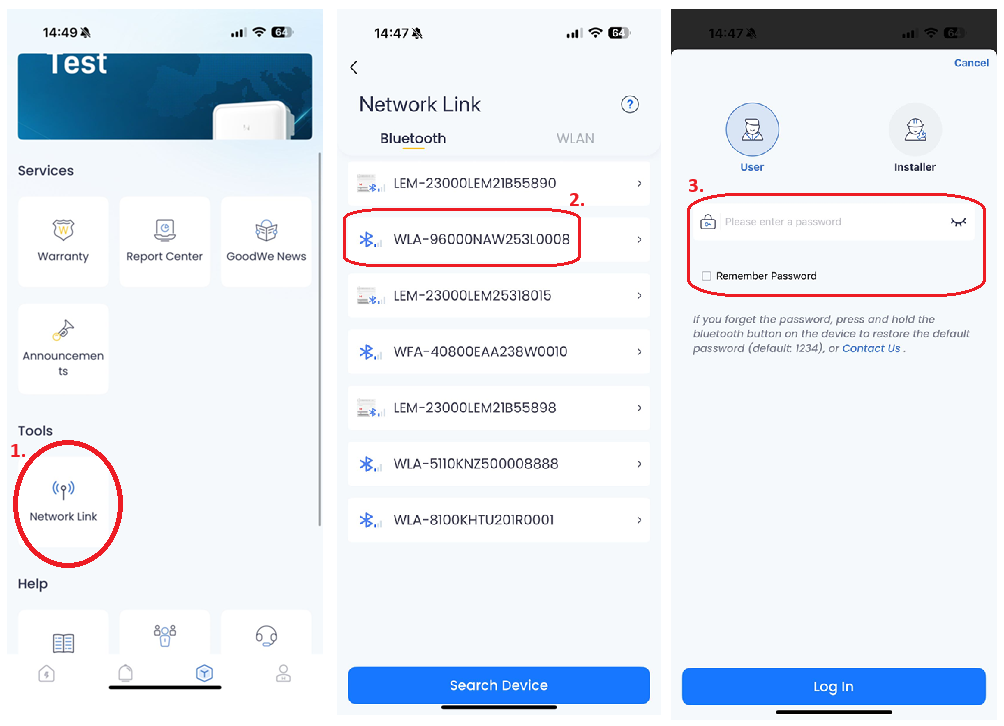

  1. Zavihek Omrežna povezava na domači strani Sems+.
  2. Poiščite napravo po serijski številki razsmernika. Dotaknite se imena naprave za prijavo.
    Ko se prvič povežete z razsmernikom prek povezave Bluetooth, se prikaže poziv za seznanjanje. Tapnite Seznani za nadaljevanje.



  3. Prijavite se kot Lastnik ali Monter. Začetno geslo: 1234. Če je bilo geslo že spremenjeno, uporabite geslo, ki ste ga izbrali.
    (izbirno) Opomnik se prikaže samo, kadar je to potrebno.
    (izbirno) Spremenite geslo, če tega še niste storili.
    aktivirajte funkcijo "Zapomni si geslo" in nadaljujte.

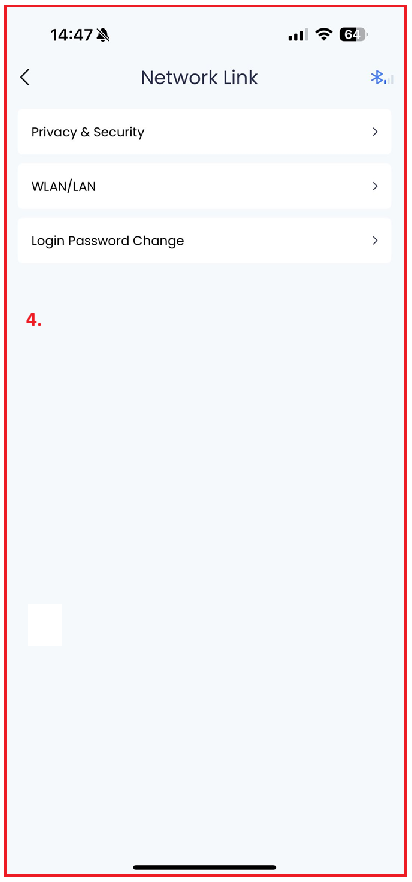

  4. Če je bilo vse vneseno pravilno, boste zdaj na strani Omrežna povezava, kot lahko vidite na spodnji sliki:

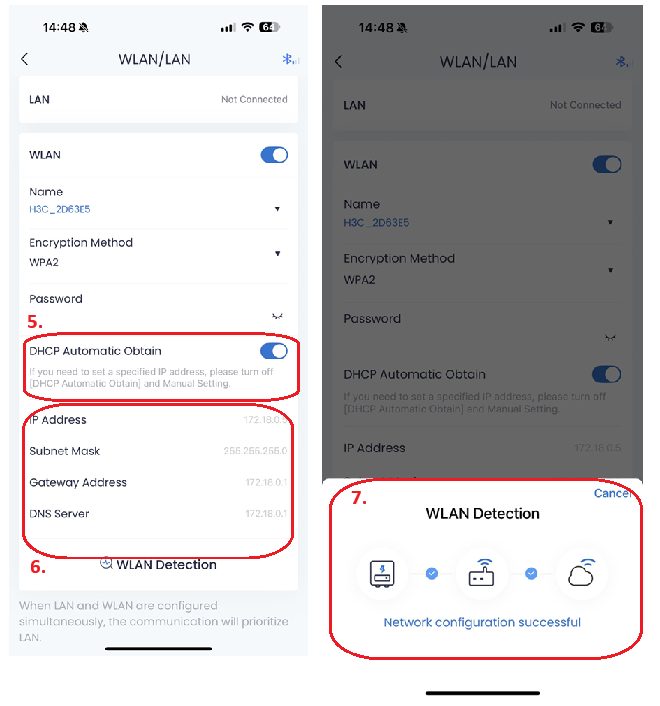

  5. Zdaj morate nastaviti IP iz "DHCP" na "Statični", tako da izklopite gumb DHCP samodejno pridobi.
  6. Zdaj lahko prilagodite nastavitve IP razsmernika, da se ujemajo z vašim omrežjem. Zapišite si nastavitve za pozneje!
    Nato pritisnite WLAN Detection.




  7. Če je bilo vse pravilno konfigurirano, boste prejeli sporočilo o uspehu. Če prejmete sporočilo o napaki, preverite svoje vnose.



Konfiguracija vašega razsmernika je s tem zaključena in zdaj lahko nadaljujete z dodajanjem naprave v Reduxi Controller pod korakom 6. Dodajte GoodWe razsmernik v Reduxi Controller



5. Izvedite posodobitev vdelane programske opreme (če je potrebna)

V primeru kakršnih koli težav posodobite vdelano programsko opremo razsmernika na najnovejšo različico.

  1. Tapnite Nastavitve na dnu glavne strani
  2. Zavihek Informacije o vdelani programski opremi
  3. Izberite Preveri posodobitve

  4. Če je na voljo nova različica, nadgradite v skladu z navodili.

5.1 Konfiguracija omrežja

Prepričajte se, da je pretvornik povezan z internetom prek kabla Ethernet. Šele takrat lahko pretvornik komunicira s krmilnikom Reduxi prek Modbus TCP.



5.1.1 Aktivirajte in konfigurirajte Modbus TCP

  1. Tapnite Nastavitve na dnu glavne strani
  2. Zavihek Zasebnost in varnost
  3. Omogočite Modbus TCP
  4. Ko je omogočen Modbus TCP, je treba nastaviti naslov, ID naprave in hitrost prenosa. Prosimo, vnesite naslednje vrednosti:
    ID naprave: 1
    Vrata: 502
    Hitrost prenosa: 9600

5.1.2 Nastavitev statičnega IP-naslova

Nato je treba nastaviti naslov IP. Priporočamo uporabo fiksnega (statičnega) IP naslova.

  1. Tapnite Nastavitve na dnu glavne strani
  2. Zavihek WLAN/LAN
  3. Če je stikalo DHCP vklopljeno, ga izklopite in ročno vnesite podatke, ki ustrezajo vašemu omrežju.
    Opomba: IP-naslov si zapišite za pozneje.

S tem je konfiguracija vašega pretvornika zaključena in lahko nadaljujete z dodajanjem naprave v krmilnik Reduxi.

6. Dodajanje pretvornika GoodWe v krmilnik Reduxi

Po povezavi Reduxi in hibridnega pretvornika prek Etherneta ga lahko registrirate kot novo napravo (hibridni pretvornik GoodWe).



6.1 Dodaj napravo

Najprej se prijavite v lokalni konfigurator Reduxi in dodajte novo napravo s klikom na gumb 'Dodaj napravo'.



6.2 Izberite GoodWe Hybrid Inverter

V prvem koraku so določene osnovne nastavitve:

  • Izberite Vrsto naprave: Hibridni pretvornik,
  • Izberite Vrsta: GoodWe Inverter za shranjevanje energije HV,
  • Poimenujte napravo sami



6.3 Konfiguracija naprave za komunikacijski kanal

Drugi korak vključuje konfiguriranje komunikacijskega kanala, ki je bistvenega pomena za pravilno komunikacijo Modbus TCP. V tem koraku se vzpostavi komunikacijska povezava med krmilnikom Reduxi in hibridnim pretvornikom GoodWe.

Nastavitve za komunikacijski kanal so prikazane spodaj:

Opomba: Nastavite IP-naslov razsmernika, ki ste ga nastavili že prej.



6.4 Preizkusite komunikacijo

Pod vsemi polji komunikacijskega kanala, ki so omenjena v prejšnjem koraku, je gumb ",Preizkus komunikacije". Ta gumb se uporablja za preverjanje, ali povezava Modbus TCP med napravami pravilno deluje.

Uspešen odgovor (primer):


6.5. Branje iz naprave

Namen te točke je pokazati, kako preveriti odčitke iz naprave. To se naredi pod možnostjo »Naprava (GoodWe Hybrid Inverter)/Zadnja meritev«.

Ko je naprava uspešno dodana prek konfiguratorja, jo je mogoče spremljati prek aplikacije Reduxi v oblaku.
