Prihranite 30 % pri stroških z Reduxijem: Inteligentna povezava vaše toplotne črpalke Acond prek Modbus TCP/IP
1. Potrebni koraki za vzpostavitev komunikacije med krmilnikom Reduxi in toplotno črpalko Acond
1.1 Aktiviranje funkcije Modbus TCP na toplotni črpalki
Aktivacijo in potrebno posodobitev vdelane programske opreme bo izvedel serviser Acond.
Za dogovor o terminu se obrnite na službo za pomoč uporabnikom Acond: https://www.acond.com/en#contact-us
Pomembno: Po aktivaciji nastavitev vam mora monter posredovati naslov IP toplotne črpalke. Priporočamo uporabo statičnega naslova. To bo potrebno pozneje.
1.2 Potrebne komponente za priključitev krmilnika Reduxi na toplotno črpalko Acond.
Za vzpostavitev povezave med krmilnikom Reduxi in toplotno črpalko Acond sta potrebni dve komponenti:
- Krmilnik Reduxi
- Ethernetni kabel
2. Priključitev krmilnika Reduxi na toplotno črpalko Acond

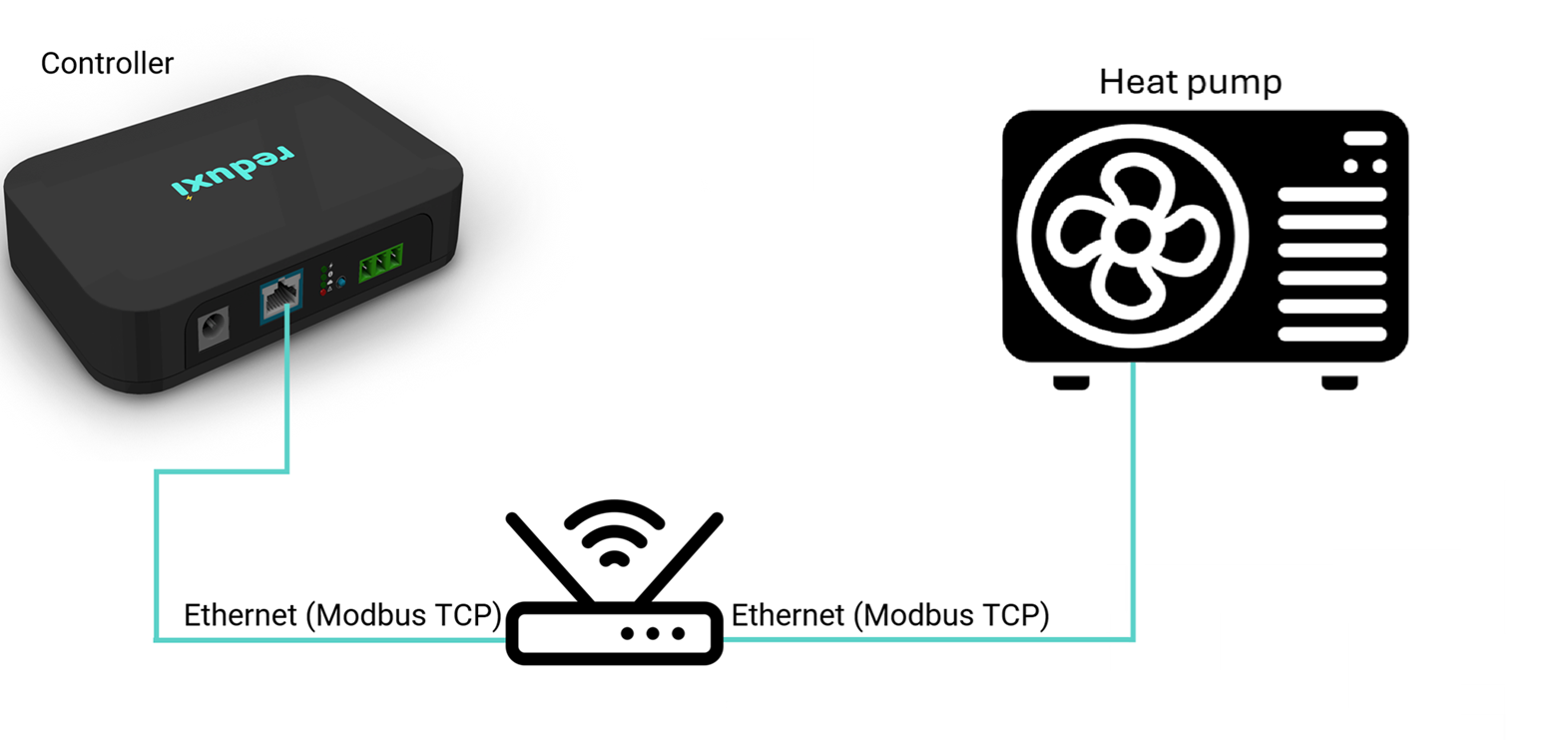

2.1 Simbolična slika celotne povezave od krmilnika Reduxi do toplotne črpalke je prikazana spodaj:
2.2 Priključite Ethernetni kabel na vašo toplotno črpalko Acond in krmilnik Reduxi:
Mesto priklopa Ethernetnega kabla se razlikuje glede na model. Za podrobne informacije si oglejte priročnik za toplotno črpalko.
Ko priključite Ethernetni kabel na toplotno črpalko, priključite drugi konec kabla na usmerjevalnik ali lokalno stikalo. Nato sledite istemu postopku s krmilnikom Reduxi.
3. Dodajanje toplotne črpalke kot nove naprave v konfiguratorju Reduxi
Če želite dodati novo toplotno črpalko kot napravo ali urediti obstoječo, sledite tem korakom, ki so podrobno opisani v posameznih točkah spodaj.
3.1 Dodajanje naprave
Prijavite se lokalno v aplikacijo konfigurator Reduxi na krmilniku in pritisnite gumb Dodaj napravo:

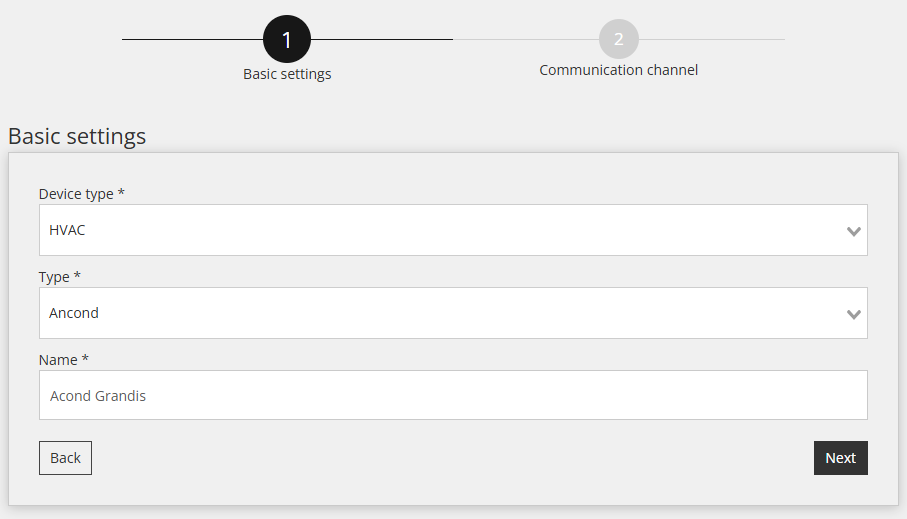

3.2 Izberite napravo, ki jo želite dodati
V prvem koraku (osnovne nastavitve) izberite osnovne parametre naprave, ki jo želite dodati:
- Tip naprave: HVAC,
- Vrsta: Acond
- Ime: Določite ime naprave, na primer: Acond Grandis
Ko je vse vneseno, pritisnite »Naprej«.

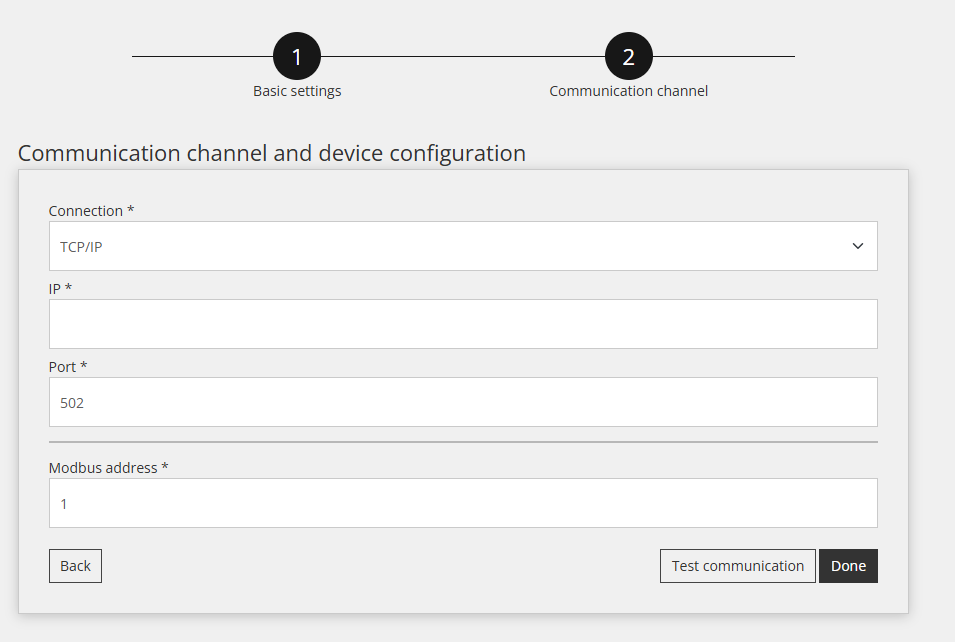

3.3 Komunikacijski kanal
Tukaj morate vnesti informacije o povezavi z napravo:
- Povezava: TCP/IP
- IP: Vnesite naslov IP, ki ste ga prejeli od tehnika Acond
- Vrata: 502
- Naslov Modbus: privzeto 1, vendar te informacije dobite tudi od tehnika
3.4 Test komunikacije
Test komunikacije se izvede s pomočjo gumba »Preizkus komunikacije«, ki se nahaja na spodnji desni strani po vseh parametrih komunikacijskega kanala.
Test komunikacije lahko vrne dva odgovora:

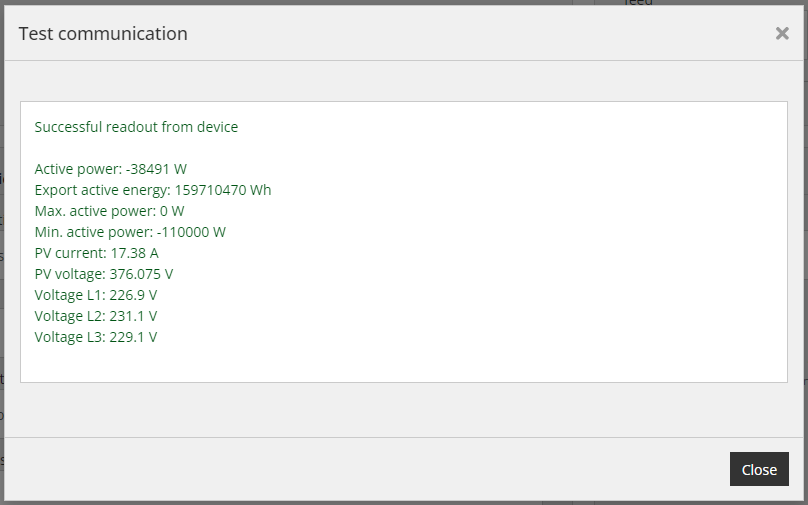

1. Komunikacija deluje pravilno, slika spodaj:

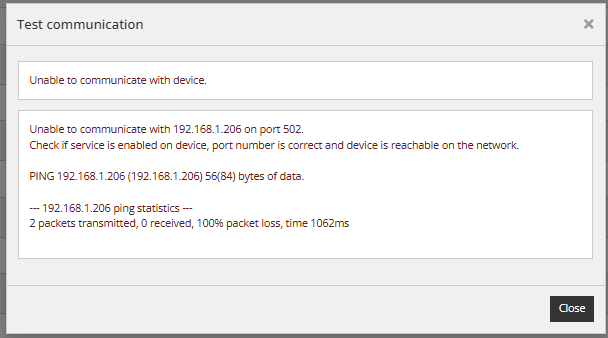

2. Komunikacija ne deluje pravilno, slika spodaj:

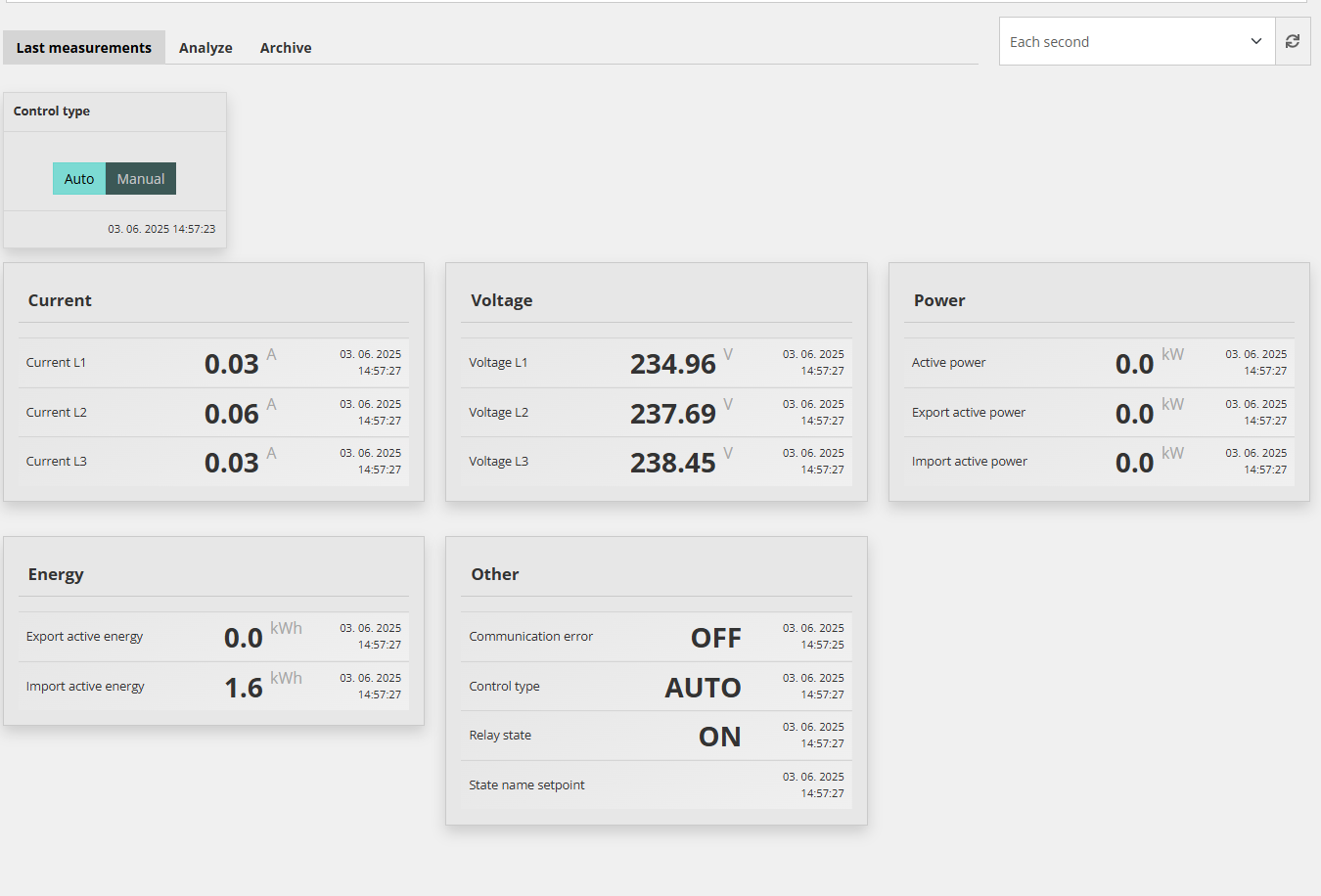

3.5 Zadnje meritve
Po uspešni vzpostavitvi komunikacije z novo dodano napravo je mogoče njene vrednosti preveriti pod Naprave – Toplotna črpalka Acond v konfiguratorju Reduxi kot dodaten preizkus.
Za napredno upravljanje toplotne črpalke integrirajte napravo v strategijo sistema Reduxi. Pod Naprave – Toplotna črpalka Acond v konfiguratorju Reduxi mora biti vrsta krmiljenja nastavljena na SAMODEJNO, tako da bodo ukazi za strategijo vplivali na toplotno črpalko.
Za doseganje največje prilagodljivosti in zmanjšanja stroškov energije glede na dinamično ceno in dinamične tarife sledite navodilom za določitev strategije na tej povezavi: Strategije za krmilnik Reduxi.
Po uspešnem dodajanju naprave in preverjanju vrednosti je napravo mogoče pregledati in upravljati tudi prek aplikacije Reduxi.
