Kako povezati polnilnico Starcharge Aurora AC EVSE z Reduxi Controllerjem
Reduxi Controller povežite s polnilnico StarCharge Aurora prek protokola OCPP. Reduxi lahko zniža vaš račun za elektriko za 70 %.
Besedilni opis te slike

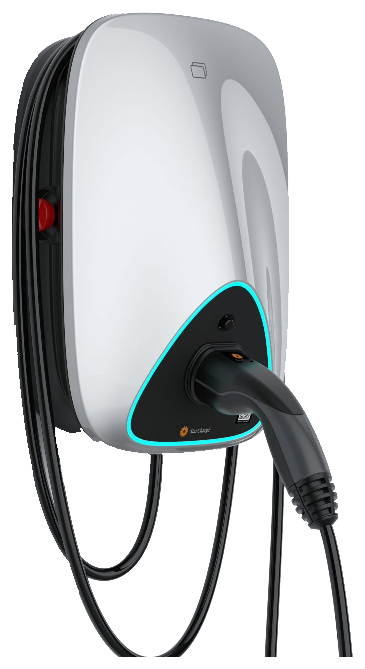

Fotografija stenske polnilnice za električna vozila na beli podlagi. Ohišje je sijajno belo in srebrno s črno spodnjo sprednjo ploščo, obrobljeno s cian svetlobnim trakom. V vtičnici spredaj je črn polnilni vtič, pod njim v zankah visi debel črn kabel. Na levi strani ohišja je viden rdeč gumb ali lučka. Na sprednji plošči je majhen logotip. Berljivega besedila ni.
- Tehnična dokumentacija
- Potrebna oprema
- Namestite polnilnico
- Prijavite se v spletni vmesnik Aurora
- Vnesite ChargePoint ID in nastavite OCPP
- Konfigurirajte omrežne nastavitve polnilnice Aurora
- Prijava v spletni vmesnik Reduxi
- Dodajte Auroro v Reduxi
- Preverjanje meritev
- Povzetek
- Pogoste težave
- Sorodni članki
1 Tehnična dokumentacija
Dokument proizvajalca za StarCharge Aurora:
- StarCharge Aurora operation manual (English) – Namestitev, zagon, polnjenje in vzdrževanje stenske polnilnice Aurora.
2 Potrebna oprema
Potrebujete:
- Reduxi Controller
- Nameščena stenska polnilnica StarCharge Aurora AC
- Računalnik ali prenosnik za odpiranje spletnega vmesnika polnilnice
- Kabel Ethernet (za povezavo LAN ali za prvo prijavo)
- Kartica SIM (samo za povezavo 4G)
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
3 Namestite polnilnico
Stensko polnilnico namestite po navodilih proizvajalca in jo zaženite. Podrobnosti so v priročniku: https://assets-global.website-files.com/5e870ec047674e044920655e/6388d21b3d2bede4cf01cfd5_Star%20Charge%20Wallbox_Operation%20Manual%20(English).pdf
Polnilno postajo lahko z internetom povežete na tri načine: s kartico SIM, prek Wi-Fi ali prek Etherneta.
Fotografija prikazuje priključno območje polnilne postaje. Kartico SIM vstavite ali kabel Ethernet priključite ob priključku AC.
Besedilni opis te slike
Montažna risba priključnega območja v ohišju polnilnice StarCharge Aurora, gledano pod kotom: temno telo polnilnice z rumeno obrobljenim poljem, v katerem je sponkovna letev z barvnimi žicami (rumeno-zelena, modra, rjava, črna), in vijoličast kabel Ethernet, ki iz polnilnice poteka desno skozi kabelsko odprtino. Besedilni oblački: SIM Card; Wiring comparison; After using the blade to cut through threading position, thread the ethernet; Ethernet cable socket; Ethernet Cable. Rdeče črte povezujejo vsak oblaček z ustreznim delom.
4 Prijavite se v spletni vmesnik Aurora
Po namestitvi se s polnilno postajo povežite z računalnikom ali prenosnikom.
4.1 Povezava prek kabla Ethernet
192.168.88.1 in 192.168.88.200. Priporočamo program, kot je NetSetMan. Lahko ga nastavite tudi v operacijskem sistemu pri omrežni povezavi.Besedilni opis te slike
Posnetek zaslona programa NetSetMan (meni v nemščini: Programm, Windows Tools, Optionen, Hilfe). Levo: drevo profilov s skupino Gruppe, ki vsebuje profila Auto in StarCharge Aurora. Desno: zavihek Ethernet z adapterjem Intel(R) Ethernet Connection (18) I219-V. Razdelek IP & Gateway označen: IP-Adresse automatisch beziehen [samodejno pridobi IP-naslov] ni izbrano; Folgende IP-Adresse verwenden [uporabi naslednji IP-naslov] je izbrano. V rdečem okvirju: IP-Adresse: 192.168.88.200; Subnetzmaske: 255.255.255.0; Standardgateway: 192.168.88.1. Razdelek DNS-Server označen: DNS-Serveradresse automatisch beziehen ni izbrano; Folgende DNS-Serveradressen verwenden je izbrano; Bevorzugt [prednostni]: prazno; Alternativ [nadomestni]: prazno (oba v rdečem okvirju). Spodaj: Erweiterte TCP/IP-Einstellungen z WINS, Routentabelle in IPv6, vsi neoznačeni.
Besedilni opis te slike
Kolaž šestih posnetkov zaslona Windows 11 z rdečimi okvirji in rdečimi številkami od 1 do 7, ki prikazujejo, kako nastavite stalen IP-naslov na adapterju Ethernet. Korak 1: iskalno polje menija Start v opravilni vrstici z vpisanim besedilom network. Korak 2: rezultat iskanja Best match: View network connections, Control panel (rdeč okvir); spodaj so spletni predlogi in vnosi nastavitev (Wi-Fi settings, Firewall & network protection, Bluetooth and other devices settings, Proxy settings, VPN settings, Mobile hotspot). Korak 3: Control Panel, Network and Internet, okno Network Connections s seznamom adapterjev (Bluetooth-Netzwerkverbindung ni povezan, OpenVPN Wintun kabel izključen, Ethernet Network 2 Intel(R) Ethernet Connection (rdeč okvir), WLAN Intel(R) Wi-Fi 6 AX211 160MHz). Korak 4: pogovorno okno Ethernet Status z rdečim okvirjem okoli gumba Properties. Korak 5: pogovorno okno Ethernet Properties (seznam postavk v nemščini), izbran Internet Protocol, Version 4 (TCP/IPv4) (rdeč okvir). Korak 6: rdeč okvir okoli gumba Properties v tem pogovornem oknu. Korak 7: pogovorno okno Internet Protocol Version 4 (TCP/IPv4) Properties: Obtain an IP address automatically ni izbrano; Use the following IP address je izbrano, polja IP address, Subnet mask in Default gateway so izpolnjena s števili v obliki 192.168.x.x (natančne številke; maska podomrežja je videti kot 255.255.255.0); Use the following DNS server addresses je izbrano, Preferred DNS server in Alternate DNS server sta prazna; rdeč okvir okoli teh polj.
192.168.88.206. Prijavite se s spodnjim privzetim uporabniškim imenom in geslom.| Parameter | Vrednost |
|---|---|
| Uporabnik | wbdh |
| Geslo | 26835941 |
Besedilni opis te slike
Posnetek zaslona prijavne strani spletnega vmesnika polnilnice Aurora. Ozadje: fotografija sodobne pisarniške ali tovarniške stavbe s temno fasado in zelenimi steklenimi deli pod modrim nebom; na fasadi sta rahlo vidna logotip podjetja in kitajski znaki. V sredini: naslov Login (bled), dve temni vnosni polji z oznakama Username in Password (majhna rdeča oznaka je na desnem koncu polja Username) in oranžen gumb Sign me in. Vsebina polj ni prikazana.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika StarCharge, stran Quick Setup (drobtinična pot Home / Quick Setup). Temen levi meni: Quick Setup (poudarjeno), Hardware Setting, Software Setting, Charging Status, Upload and download. Zgornja vrstica: Language, User Set. Polja: ChargePoint Id: prazno, z gumboma Submit in Refresh. Razdelek OCPP Setting: IP or Domain Name: prazno; SSL Enable: disable (spustni seznam); Port: prazno; Path: prazno; Authorization key: prazno; gumba Submit in Refresh. Razdelek Certificate Import: polje za datoteko z gumbom Browse in gumbom Submit.
5 Vnesite ChargePoint ID in nastavite OCPP
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika StarCharge, stran Quick Setup, z rdečimi okvirji in rdečimi številkami od 1 do 8. Rdeč okvir 1: Quick Setup v temnem levem meniju (drugi vnosi: Hardware Setting, Software Setting, Charging Status, Upload and download). Rdeč okvir 2: ChargePoint Id: 1234. Rdeč okvir okoli obrazca OCPP Setting: 3. IP or Domain Name: 36.153.57.202; 4. SSL Enable: disable; 5. Port: 3400; 6. Path: /steve/websocket/CentralSystemSe (odrezano, konec ni prikazan); 7. Authorization key: prazno. Rdeč okvir 8: gumb Submit poleg gumba Refresh. Spodaj: Certificate Import s poljem za datoteko, gumbom Brows in gumbom Submit; naslov 4G configuration.
1, če zaledje za dostop uporablja TLS, sicer 0.9000./ocpp/1.6/json
6 Konfigurirajte omrežne nastavitve polnilnice Aurora
V spletnem vmesniku nastavite, kako se polnilna postaja povezuje z internetom ali lokalnim omrežjem. Možnosti: 4G (SIM), Wi-Fi ali LAN (Ethernet).
6.1 4G (SIM)
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika StarCharge, stran Software Setting, z rdečimi okvirji in rdečimi številkami od 1 do 4. Temen levi meni: Quick Setup, Hardware Setting, Software Setting (poudarjeno, rdeč okvir 1), Charging Status, Upload and download. Glavno območje: naslov 4G configuration (rdeč okvir 2). Rdeč okvir 3 okoli obrazca: Enable modification (potrditveno polje, videti označeno); polja APN, User, Pwd, Pin, vsa prazna; spustni seznam EncrypType. Rdeč okvir 4 okoli gumba Submit, poleg Refresh. Spodaj: naslov Ethernet configuration s potrditvenim poljem Enable modification (neoznačeno) ter gumboma Submit in Refresh; naslov DNS configuration.
6.2 Wi‑Fi
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika StarCharge, stran Software Setting, z rdečimi okvirji in rdečimi številkami od 1 do 4. Temen levi meni: Quick Setup, Hardware Setting, Software Setting (poudarjeno, rdeč okvir 1), Charging Status, Upload and download. Glavno območje: naslov Wifi configuration (rdeč okvir 2). Rdeč okvir 3 okoli obrazca: Wifi enable (označeno); Mode selection: STA (spustni seznam); SSID: prazno; Pwd: prazno; Channel: 1 (zasivljen spustni seznam); Encryption: WPA2 (spustni seznam); drugo označeno potrditveno polje z oznako Encryption enable. Rdeč okvir 4 okoli gumba Submit, poleg gumba Refresh.
6.3 LAN (Ethernet)
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika StarCharge, stran Software Setting, z rdečimi okvirji in rdečimi številkami od 1 do 4. Temen levi meni: Quick Setup, Hardware Setting, Software Setting (poudarjeno, rdeč okvir 1), Charging Status, Upload and download. Zgornja vrstica: Language, User Set. Glavno območje: naslov Ethernet configuration (rdeč okvir 2). Rdeč okvir 3 okoli dveh označenih potrditvenih polj: Enable modification in Dhcp enable. Rdeč okvir 4 okoli gumba Submit, poleg gumba Refresh. Spodaj: naslov DNS configuration z neoznačenim potrditvenim poljem Dns enable ter gumboma Submit in Refresh.
7 Prijavite se v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
8 Dodajte Auroro v Reduxi
Vzpostavite komunikacijo OCPP med polnilnico StarCharge Aurora in Reduxi Controllerjem.
8.1 Osnovne nastavitve
Prijavite se v lokalni Reduxi Configurator (glejte točko 7) in kliknite + Add device.
Besedilni opis te slike
Posnetek zaslona stranske vrstice Reduxi Configurator. Glava: logotip reduxi Configurator. Razdelek Devices (z ikono minus) navaja: Iskraemeco AM550 (ikona daljnovoda) in dva vnosa z ikonama sonca brez vidnih imen. Spodaj je gumb Add device z znakom plus, označen s ciano pravokotnikom.
V prvem koraku izberite osnovne nastavitve:
- Device type:
EV charger - Type:
OCPP 1.6 - JSON - Name: poljubno ime, na primer StarCharge Aurora
Besedilni opis te slike
Posnetek zaslona Reduxi Configuratorja, korak 1 od 2 Basic settings. Indikator korakov: 1 Basic settings (aktiven), 2 Communication channel (siv). Obrazec Basic settings: Device type (obvezno): EV charger; Type (obvezno): OCPP 1.6 - JSON; Name (obvezno): StarCharge Aurora. Gumba: Back (levo), Next (desno, temen).
8.2 Komunikacijske nastavitve
V drugem koraku nastavite komunikacijski kanal za OCPP. Določite Device identifier. Biti mora enak ChargePoint ID na polnilni postaji. Reduxi Controller samodejno ustvari URL za OCPP JSON 1.6. Na konec tega URL-ja dodajte /Device ID.
| Parameter | Vrednost |
|---|---|
| Identifikator naprave | Enak kot ChargePoint ID na polnilni postaji |
| Controller OCPP JSON 1.6 URL | Ustvari ga krmilnik. Na konec dodajte /Device ID. Primer: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1
|
Besedilni opis te slike
Posnetek zaslona Reduxi Configuratorja, korak 2 od 2 Communication channel (korak 1 Basic settings, korak 2 Communication channel). Obrazec Communication channel and device configuration, opomba: There are no available connections. Polja: Device identifier (obvezno): my_staion_ID1 [kot je prikazano], označeno s cian pravokotnikom; Connector (obvezno): 1; Charger type (obvezno): AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current (obvezno): Manual override; Per phase max. current manual override: 32, namig: In effect when manual override is selected; Forward communication to backend OCPP server: prazno; Override authentication username for backend OCPP server: prazno; Override authentication password for backend OCPP server: prazno; Forward measurements to backend OCPP server once every: prazen spustni seznam; Allow new charging session: Always. Zadnje polje, označeno s cian pravokotnikom: Controller OCPP (JSON 1.6) URL: ws://10.0.0.185/ocpp/1.6/json, z ikono za kopiranje na desni. Gumba: Back (levo), Done (desno, temen).
8.3 Test communication
Kliknite Test communication spodaj desno, pod polji komunikacijskega kanala. Test preveri komunikacijo OCPP in ničesar ne shrani. Če je test uspešen, kliknite Done: napravo ustvari samo Done.
Preizkus vrne enega od treh izidov:
Primer 1: komunikacija deluje pravilno.
Besedilni opis te slike
Posnetek zaslona pogovornega okna Testkommunikation v nemščini v Reduxi Configuratorju z zapiralnim križcem. Zeleno besedilo v belem okvirju: Successful readout from device. Active power: 0.0 W; Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Max. active power: 0.0 W; Min. active power: 0.0 W; State name: UNKNOWN null. Additional parameter - CURRENT_PHASE_MAX: 0.0; Additional parameter - IMPORT_ENERGY_ACTIVE_SESSION: 0.0. Temen gumb spodaj desno: Schließen [Zapri].
Primer 2: Unable to communicate with device 1, ID of device is not set or is different.
Besedilni opis te slike
Posnetek zaslona pogovornega okna Testkommunikation v nemščini v Reduxi Configuratorju z zapiralnim križcem. Prvi okvir, rdeče besedilo: Keine Kommunikation mit dem Gerät möglich. [Komunikacija z napravo ni mogoča.] Drugi okvir, rdeče besedilo: Number of devices found on OCPP - JSON 1.6: 1; Device identifier: 0000241500065. Temen gumb spodaj desno: Schließen [Zapri].
ID, ki ste ga dodelili v Reduxi Controllerju, se ne ujema natančno z ID-jem polnilne postaje. Preverite oba in poskusite znova.
Primer 3: ni najdena nobena naprava s komunikacijo OCPP 1.6.
Besedilni opis te slike
Posnetek zaslona pogovornega okna Test communication v nemščini v Reduxi Configuratorju, naslov: Testkommunikation, z zapiralnim križcem. Sporočilo z rdečim besedilom v belem okvirju: Keine Kommunikation mit dem Gerät möglich. [Komunikacija z napravo ni mogoča.] Temen gumb spodaj desno: Schließen [Zapri].
Nastavitve na polnilni postaji niso bile shranjene, Aurora nima internetne povezave ali pa je pot do Reduxi Controllerja napačna. Preverite internetno povezavo polnilnice, ožičenje (če obstaja) in nastavitve.
9 Preverite odčitke
9.1 Zadnje meritve
Ko je komunikacija vzpostavljena, odčitke nove naprave preverite pod Devices – Last measurements v Reduxi Configuratorju.
9.2 Omogočite upravljanje prek Reduxi
Za napredno upravljanje polnilnice napravo vključite v strategijo Reduxi. Pod Devices v Reduxi Configuratorju nastavite control type na AUTO. Šele nato ukazi strategije vplivajo na polnilnico.
Če želite uporabljati dinamične cene in dinamične tarife, določite strategijo, kot je opisano v Strategijah za krmilnik Reduxi.
Ko napravo dodate, jo lahko nadzirate in upravljate tudi v aplikaciji Reduxi Cloud.
✓ Povzetek
Priprava (točke 1–3): Preberite priročnik, zberite opremo in namestite stensko polnilnico.
StarCharge Aurora (točke 4–6): Prijavite se v spletni vmesnik, vnesite ChargePoint ID in podatke OCPP krmilnika, nato nastavite 4G, Wi-Fi ali LAN.
Dodajanje v Reduxi (točki 7–8): Prijavite se, dodajte napravo OCPP 1.6 - JSON s ChargePoint ID kot Device identifier, zaženite Test communication in kliknite Done.
Zagon (točka 9): Preverite zadnje meritve in nastavite control type na AUTO.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Test communication: ID naprave ni nastavljen ali je drugačen | Device identifier v Reduxi se mora natančno ujemati s ChargePoint ID polnilnice (točka 5, točka 8.2). |
| Test communication: ni najdena nobena naprava s komunikacijo OCPP 1.6 | Preverite, ali so nastavitve shranjene na polnilnici, ali ima Aurora internetno povezavo in ali je pot do krmilnika pravilna (točki 5 in 6). |
| Spletni vmesnik polnilnice se ne odpre | IP-naslov računalnika nastavite na 192.168.88.1–200 in odprite 192.168.88.206 (točka 4.1). |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
