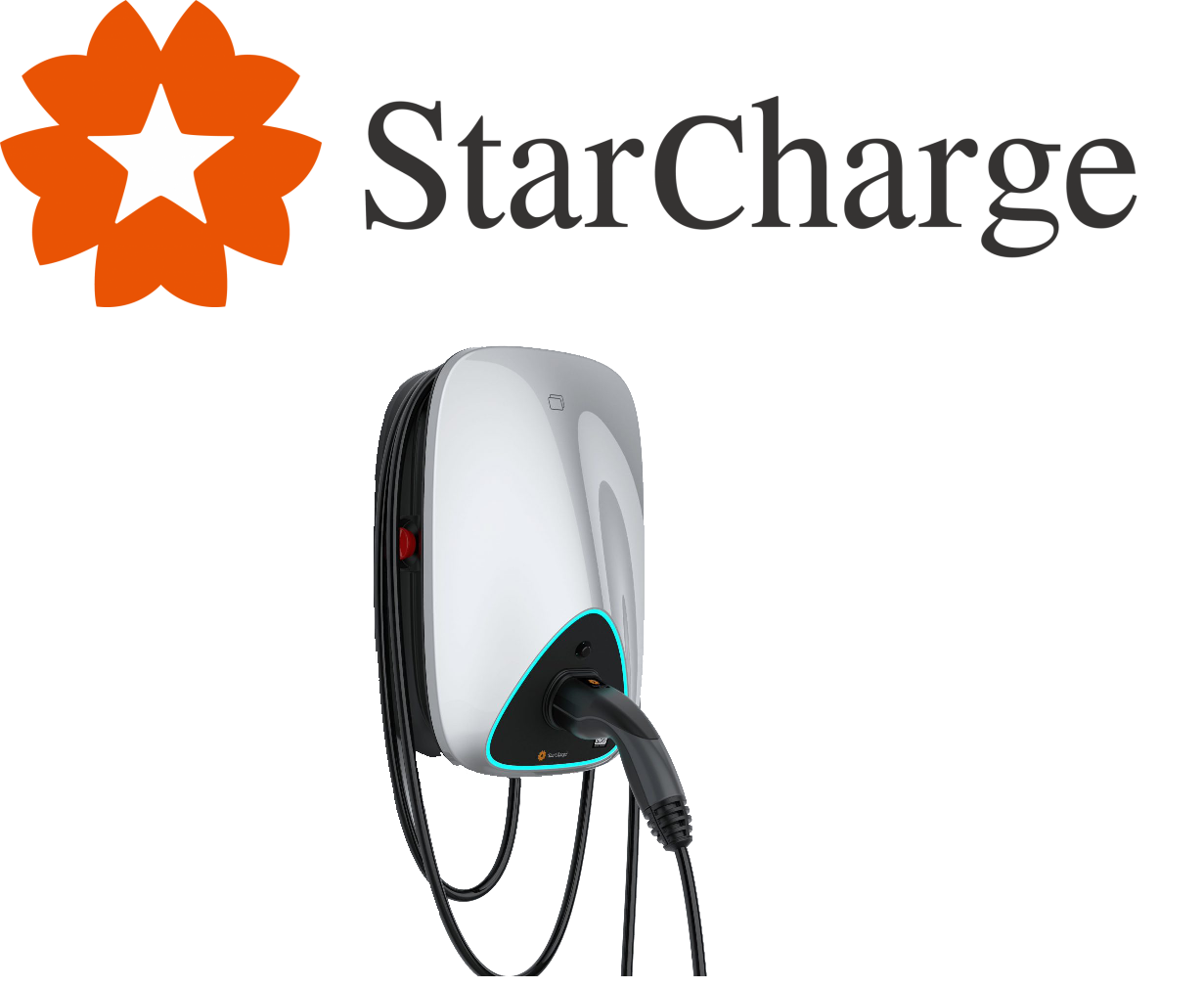

Reduxi s polnilnikom Starcharge Aurora AC EVSE

Posodobljen

Povežite krmilnik Reduxi s polnilnikom StarCharge Aurora in izkoristite protokol OCPP. Reduxi lahko zniža vaš račun za elektriko za 70 %.

1. Namestitev

Namestite stensko omarico v skladu z navodili proizvajalca in jo zaženite.

Za več podrobnosti sledite povezavi do priročnika:
https://assets-global.website-files.com/5e870ec047674e044920655e/6388d21b3d2bede4cf01cfd5_Star%20Charge%20Wallbox_Operation%20Manual%20(English).pdf

Za povezavo polnilne postaje z internetom imate tri možnosti: prek kartice SIM, WiFi ali Ethernet.

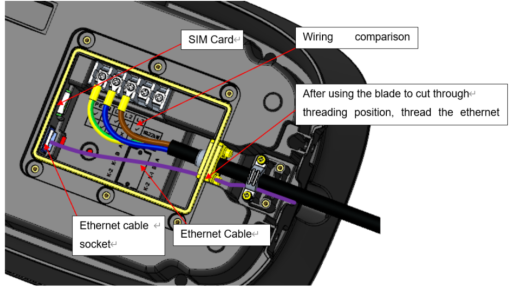

Naslednja fotografija prikazuje območje povezave polnilne postaje. Tam lahko namestite kartico SIM ali priključite kabel Ethernet poleg priključka za izmenični tok:

2. Prijava na spletno stran Aurora

Ko je polnilna postaja nameščena, se morate nanjo povezati z osebnim ali prenosnim računalnikom.



2.1 Povezava preko Ethernet kabla:

  1. Priključite svoj računalnik ali prenosnik neposredno na polnilno postajo ali pa na lokalno stikalo, na katerega je priključena tudi polnilna postaja.

  2. Začasno nastavite naslov IP vašega računalnika ali prenosnika. Uporabite naslov IP med 192.168.88.1-200
    Priporočamo programe, kot je NetSetMan ali podobne. Druga možnost je, da lahko nastavitve opravite neposredno v operacijskem sistemu za ustrezno omrežno povezavo.

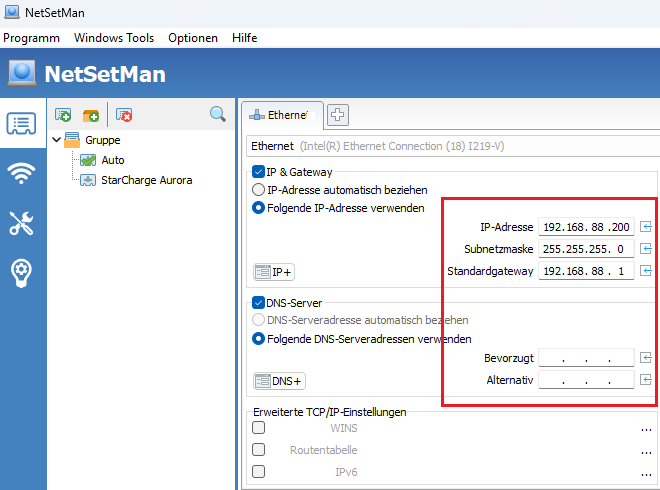

    NetSetMan:

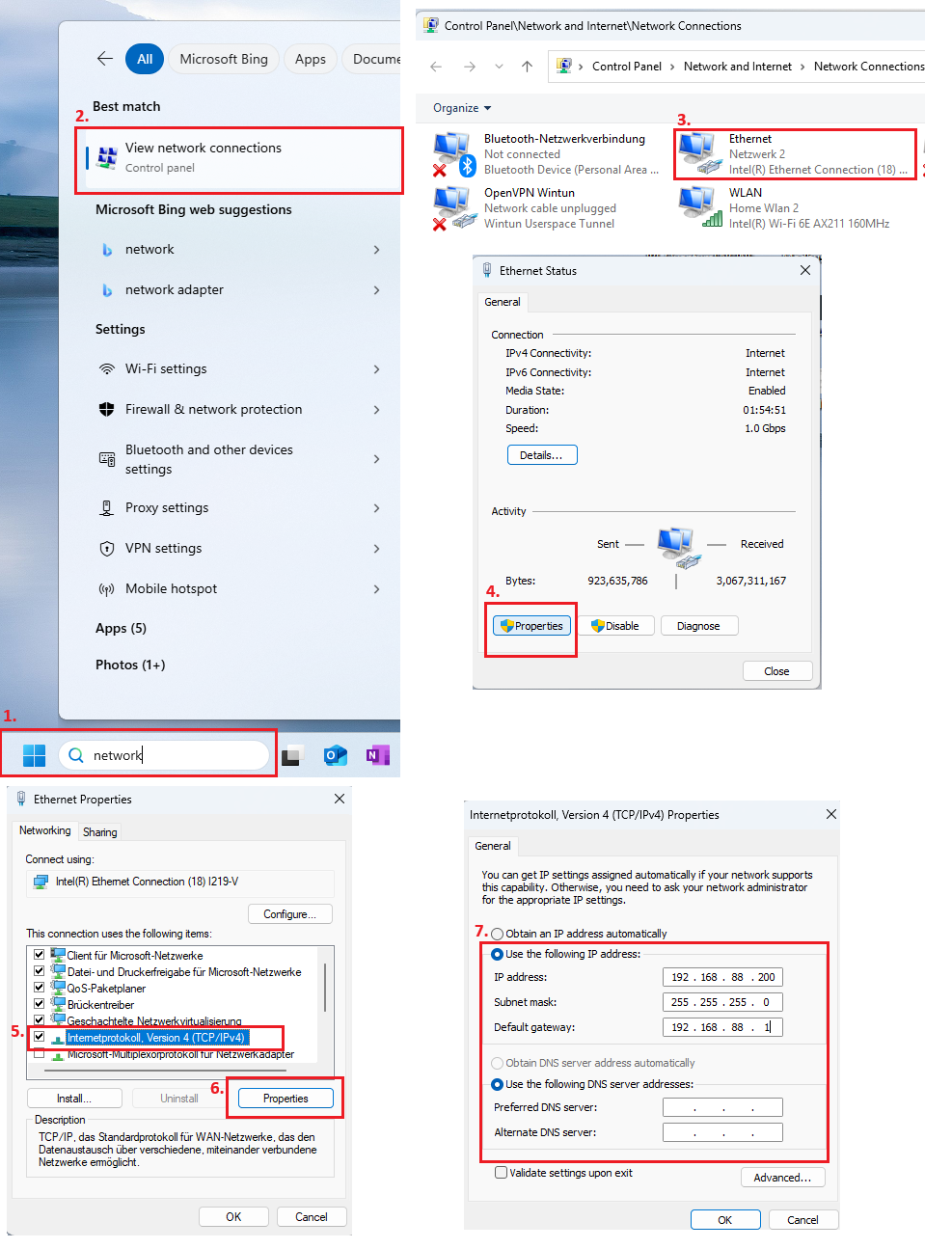

    Nastavitve sistema Windows:

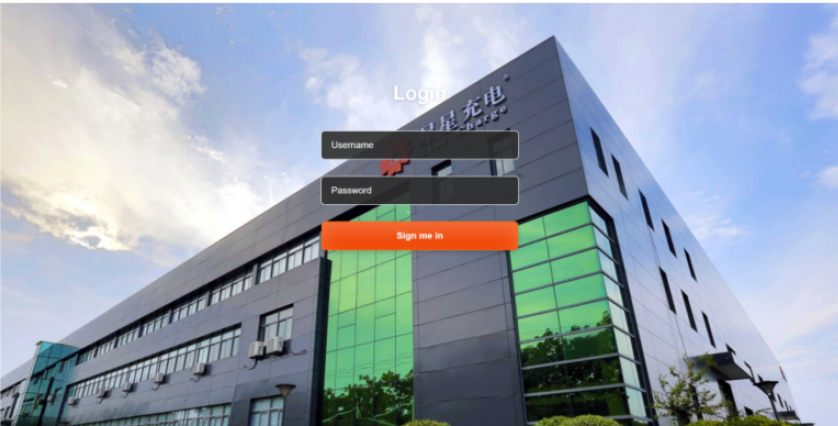

  3. Odprite brskalnik in vnesite privzeti naslov IP polnilne postaje: 192.168.88.206

    za prijavo uporabite:
    uporabnik: wbdh
    geslo: 26835941

  4. Zdaj bi morali biti v spletnem vmesniku polnilne postaje:

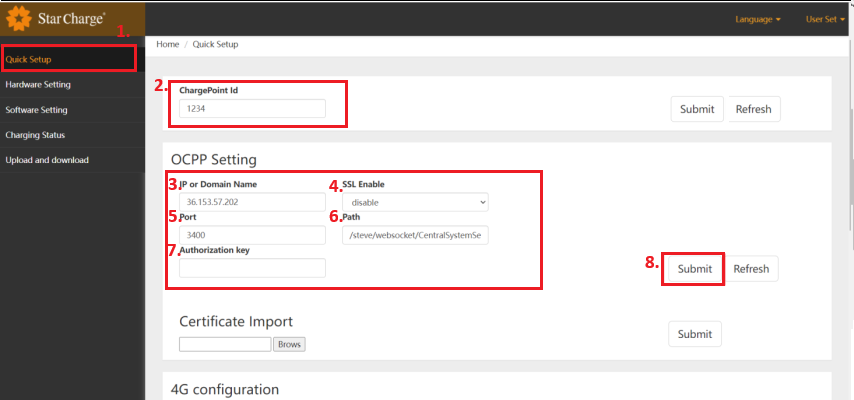

3. Vnesite ID polnilnega mesta in nastavite OCPP

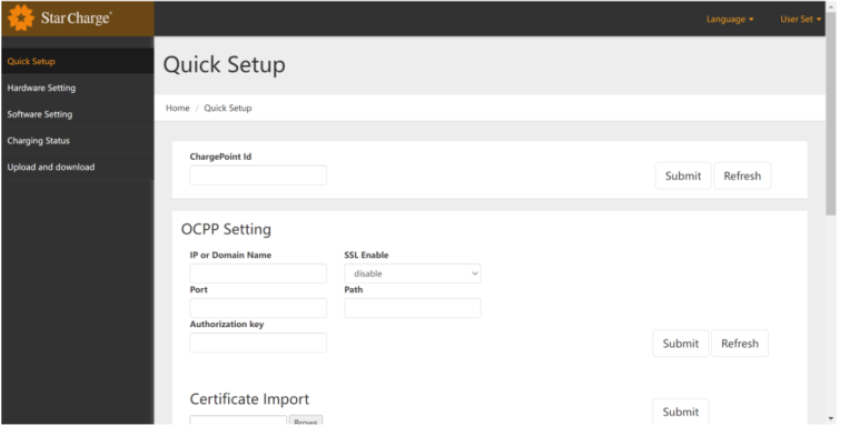

  1. Na levi strani glavne strani izberite Hitra nastavitev
  2. Vnesite ID polnilnega mesta in potrdite s klikom na Pošlji
    Pomembno: To si zapišite za pozneje
  3. Vnesite naslov IP iz krmilnika Reduxi, ki je nameščen na mestu samem.
  4. SSL_Enable: Vrednost je 1, ko zaledni sistem uporablja TLS za dostop, sicer je vrednost 0.
  5. Vnesite številko vrat 9000
  6. Vnesite pot iz krmilnika Reduxi: /ocpp/1.6/json
  7. Avtorizacijski ključ: pustite prazno
  8. Kliknite Pošlji v delu OCPP, da potrdite posredovanje informacij o nastavitvah zalednemu sistemu.



4. Konfigurirajte omrežne nastavitve naprave Aurora

Ko ste v spletnem vmesniku polnilne postaje, morate konfigurirati omrežne nastavitve.

Imate naslednje možnosti za povezavo polnilne postaje z internetom ali lokalnim omrežjem:

  • 4G (SIM)
  • WiFi
  • LAN (Ethernet)

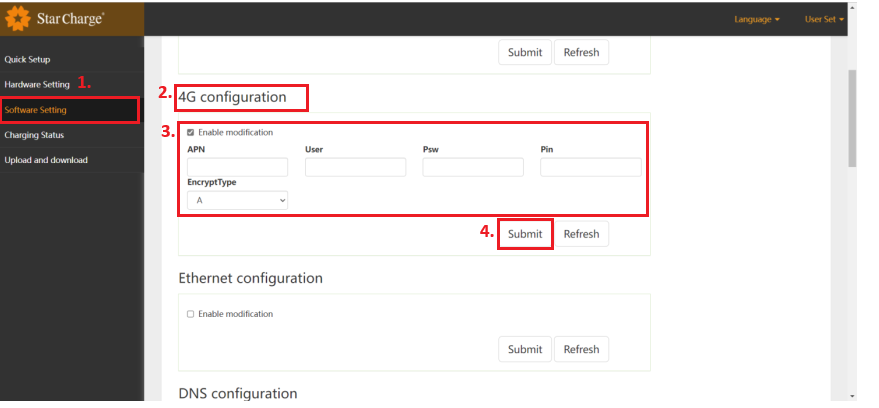

4.1 4G (SIM)

  1. Na levi strani glavne strani izberite Nastavitev programske opreme.
  2. Poiščite 4G konfiguracijo
  3. Kliknite Omogoči spreminjanje in vnesite podatke, ki ste jih prejeli od svojega mobilnega operaterja.

  4. Potrdite s pošlji

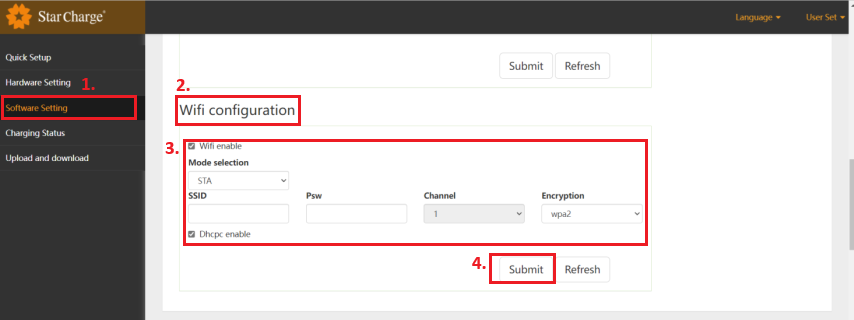

4.2 WiFi

  1. Na levi strani glavne strani izberite Nastavitev programske opreme

  2. Poiščite WiFi konfiguracijo in jo omogočite

  3. Pod izbiro Način izberite STA in izpolnite "SSID" (Wi-Fi ID) "Psw" (Wi-Fi geslo) in "Šifriranje" (na splošno izberite wpa2)
    Priporočamo, da dodelite statični naslov IP glede na omrežje, ki je na voljo na vaši lokaciji.
    Pomembno: Prosimo, upoštevajte ta naslov, saj ga boste potrebovali pozneje.

  4. Potrdite s klikom na pošlji.

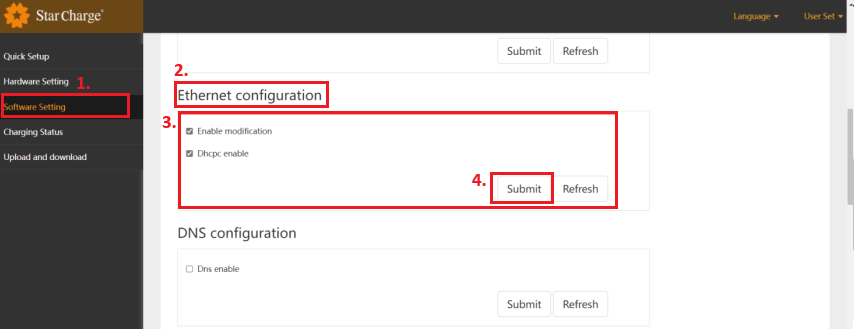

4.3 LAN (Ethernet)

  1. Na levi strani glavne strani izberite Nastavitev programske opreme

  2. Poiščite Ethernet konfiguracijo in jo omogočite

  3. Priporočamo, da dodelite statični naslov IP glede na omrežje, ki je na voljo na vaši lokaciji.
    Pomembno: Prosimo, upoštevajte ta naslov, saj ga boste potrebovali pozneje.

  4. Potrdite s klikom na pošlji.



Ko končate te nastavitve, odklopite napravo s polnilne postaje in, če uporabljate povezavo LAN, priključite kabel Ethernet na krmilnik Reduxi ali stikalo. Nato nadaljujte z nastavitvijo na krmilniku Reduxi.





5. Ustvarite konfiguracijo za komunikacijo OCPP med Starcharge Aurora in krmilnikom Reduxi

4.1 Dodaj napravo

Najprej se prijavite v lokalni konfigurator Reduxi in dodajte novo napravo s klikom na gumb Dodaj napravo.

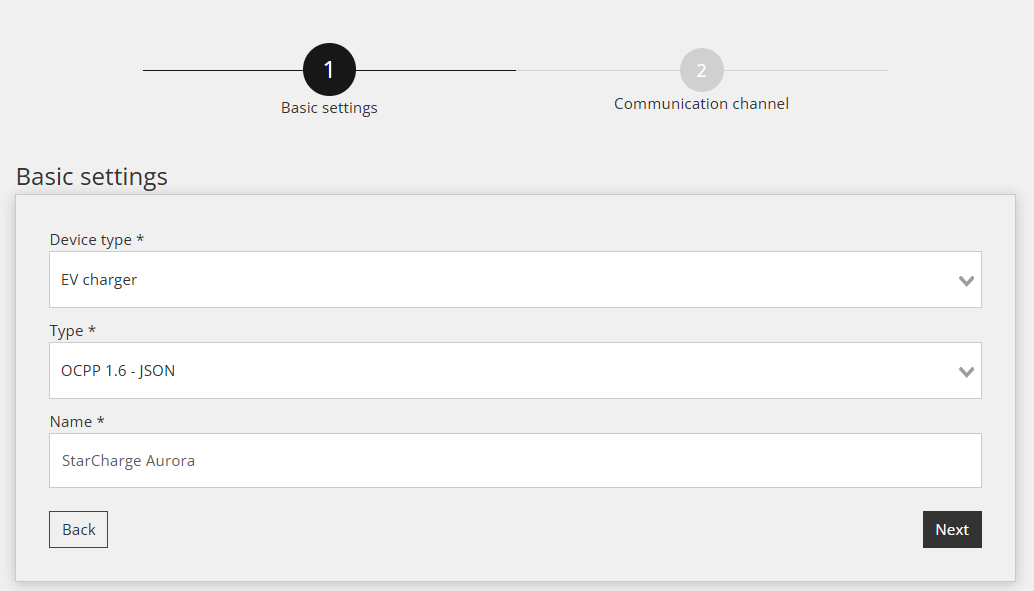

4.2 Izberite napravo, ki jo želite dodati


V prvem koraku so določene osnovne nastavitve:

  • Izberite Vrsta naprave: Polnilnik EV,
  • Izberite Vrsta: OCPP 1.6 - JSON,
  • Napravo poimenujte po želji, na primer: StarCharge Aurora

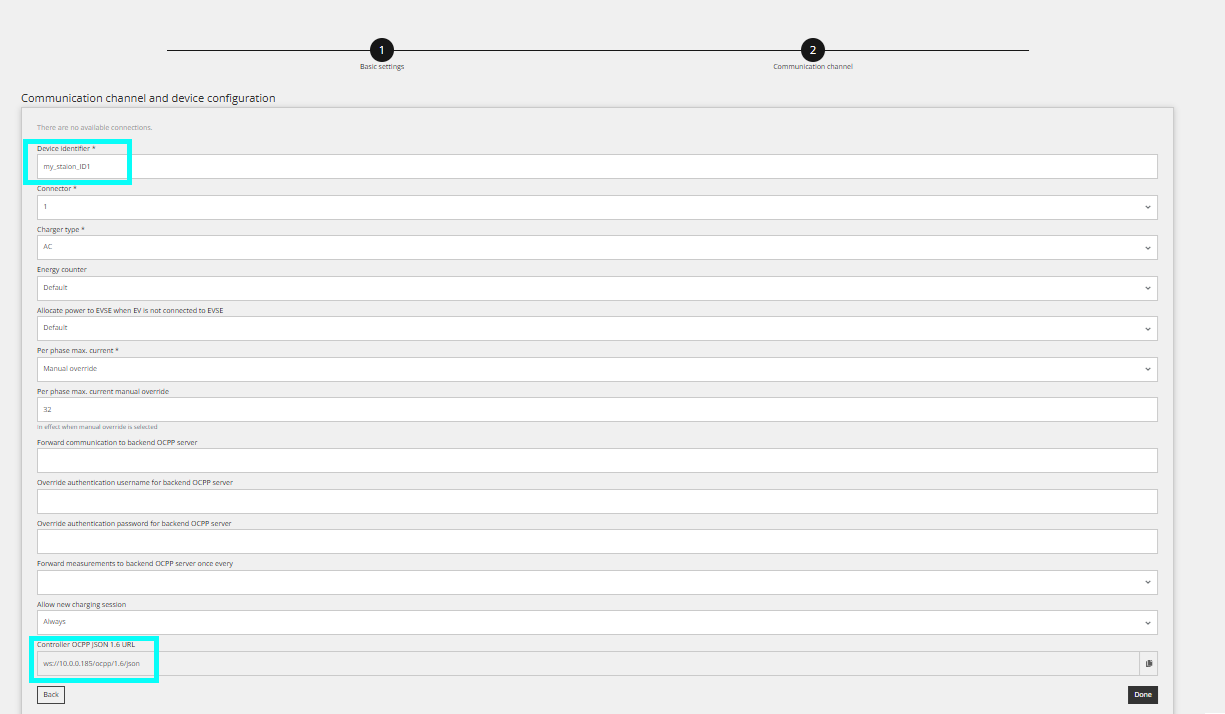

4.3 Konfiguracija naprave za OCPP


Drugi korak se uporablja za komunikacijski kanal, da komunikacija OCPP deluje pravilno.



Najprej definirajte identifikator naprave (biti mora enak ID-ju kot na polnilni postaji).
V primeru protokola OCPP json 1.6 je potreben URL, ki ga samodejno ustvari krmilnik Reduxi. Ko ustvarite URL, morate na koncu URL-ja dodati /ID naprave.  Primer URL-ja: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1.


4.5 Preskus komunikacije


Preskus komunikacije se izvede prek gumba za preskus komunikacije, ki se nahaja spodaj desno za vsemi polji komunikacijskega kanala.



Obstajajo trije različni primeri odziva komunikacije.

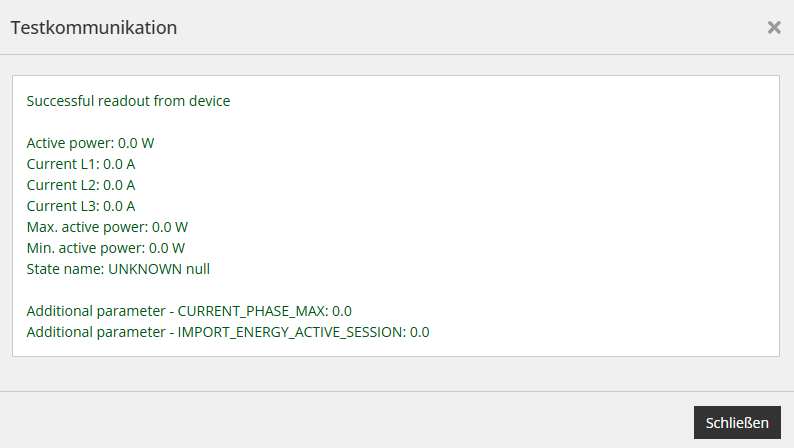

Primer 1: Komunikacija deluje pravilno:

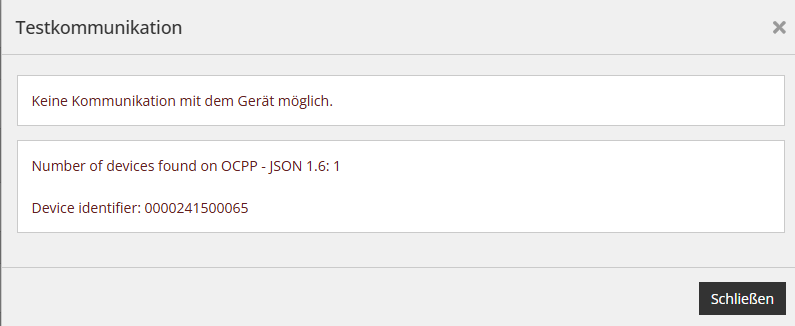

2. primer: Ni mogoče komunicirati z napravo 1, ID naprave ni nastavljen ali pa je drugačen:

V tem primeru se ID, ki ste ga dodelili krmilniku Reduxi, ne ujema natančno z ID-jem polnilne postaje. Preverite podatke in poskusite znova.



Primer 3: Naprava s komunikacijo OCPP 1.6 ni najdena:

V tem primeru nastavitve na polnilni postaji niso bile shranjene ali pa Aurora nima internetne povezave ali pa je pot do krmilnika Reduxi napačna. Preverite internetno povezavo polnilnika, ožičenje (če obstaja) in nastavitve.

Ko je naprava uspešno dodana prek konfiguratorja, jo je mogoče spremljati in nadzorovati prek aplikacije Reduxi v oblaku.
