Kako povezati naprave SMA Solar Technology z Reduxi Controllerjem
Povezava Reduxi-SMA omogoča fleksibilen zagon razsmernikov za uravnavanje omrežja, povečuje učinkovitost in ustvarja priložnosti za cenovni arbitražni dobiček.
Besedilni opis te slike

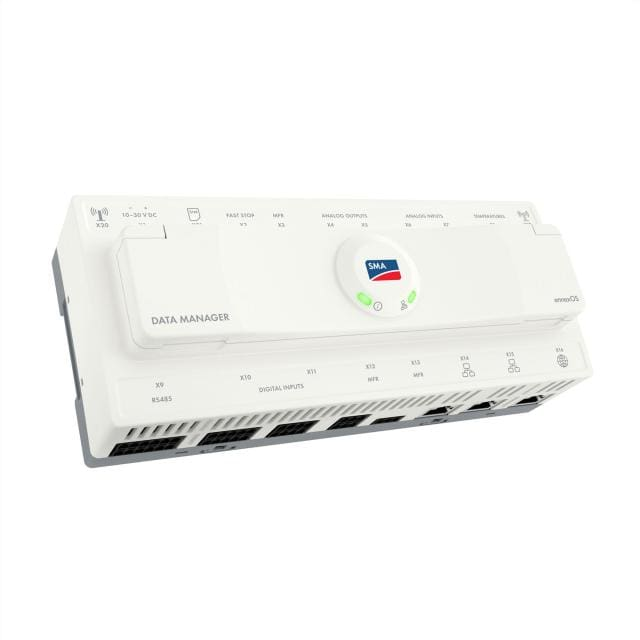

Fotografija izdelka SMA Data Manager M na beli podlagi: belo, široko ohišje za DIN-letev, gledano od zgoraj pod kotom. Zgornji pokrov kaže logotip SMA v okroglem polju z zelenimi statusnimi lučkami LED in besedilom DATA MANAGER spodaj levo. Vrstice majhnih natisnjenih oznak sponk in vrat potekajo ob zgornjem in sprednjem robu, sponkovni bloki in omrežna vrata pa ob spodnjem delu sprednje strani.
1 Tehnična dokumentacija
Strani proizvajalca in priročniki:
- SMA Solar Technology website – Uradna stran proizvajalca
- Enable Modbus TCP/IP on the SMA Data Manager – Spletni priročnik SMA (glejte opombo v točki 3.1)
- SMA Speedwire/Webconnect Data Module – Navodila za namestitev, Modbus TCP/IP na modulu
2 Potrebna oprema in možnosti povezave
2.1 Potrebna oprema
- Reduxi Controller
- SMA Data Manager, podatkovni modul SMA Speedwire/Webconnect ali razsmernik SMA z vrati LAN (glejte točko 2.2)
- IP-naslov naprave SMA
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
2.2 Možnosti povezave
Sistem Reduxi podpira več možnosti povezave. Vse uporabljajo protokol Modbus TCP/IP za povezavo z razsmerniki. Ta standardni pristop omogoča zanesljivo zajemanje podatkov v realnem času iz vaših fotonapetostnih razsmernikov in drugih naprav.
| Možnost | Strojna oprema | Kaj naredi |
|---|---|---|
| 1 | SMA Data Manager | Most med razsmerniki, merilniki energije in baterijami. Reduxi prikaže vse naprave po kategorijah kot vsoto. |
| 2 | SMA Speedwire/Webconnect Data Module | Razsmerniku omogoči komunikacijo prek LAN in vklopi Modbus TCP/IP. |
| 3 | Neposredna povezava LAN z razsmernikom SMA | Dodatna strojna oprema ni potrebna. Razsmerniki z vrati LAN komunicirajo prek Modbus TCP/IP. |
3 Omogočite Modbus TCP/IP na napravi SMA
3.1 Možnost 1: SMA Data Manager
Naprave so z SMA Data Managerjem povezane prek RS485. SMA Data Manager se s sistemom Reduxi povezuje prek Modbus TCP/IP. Reduxi sešteje in prikaže vse naprave po kategorijah:
- PV
- Baterije
- Merilniki energije
- EVSE
Modbus TCP/IP na SMA Data Managerju omogočite, kot je opisano v spletnem priročniku SMA.
Koraki za meritve omrežja
Besedilni opis te slike

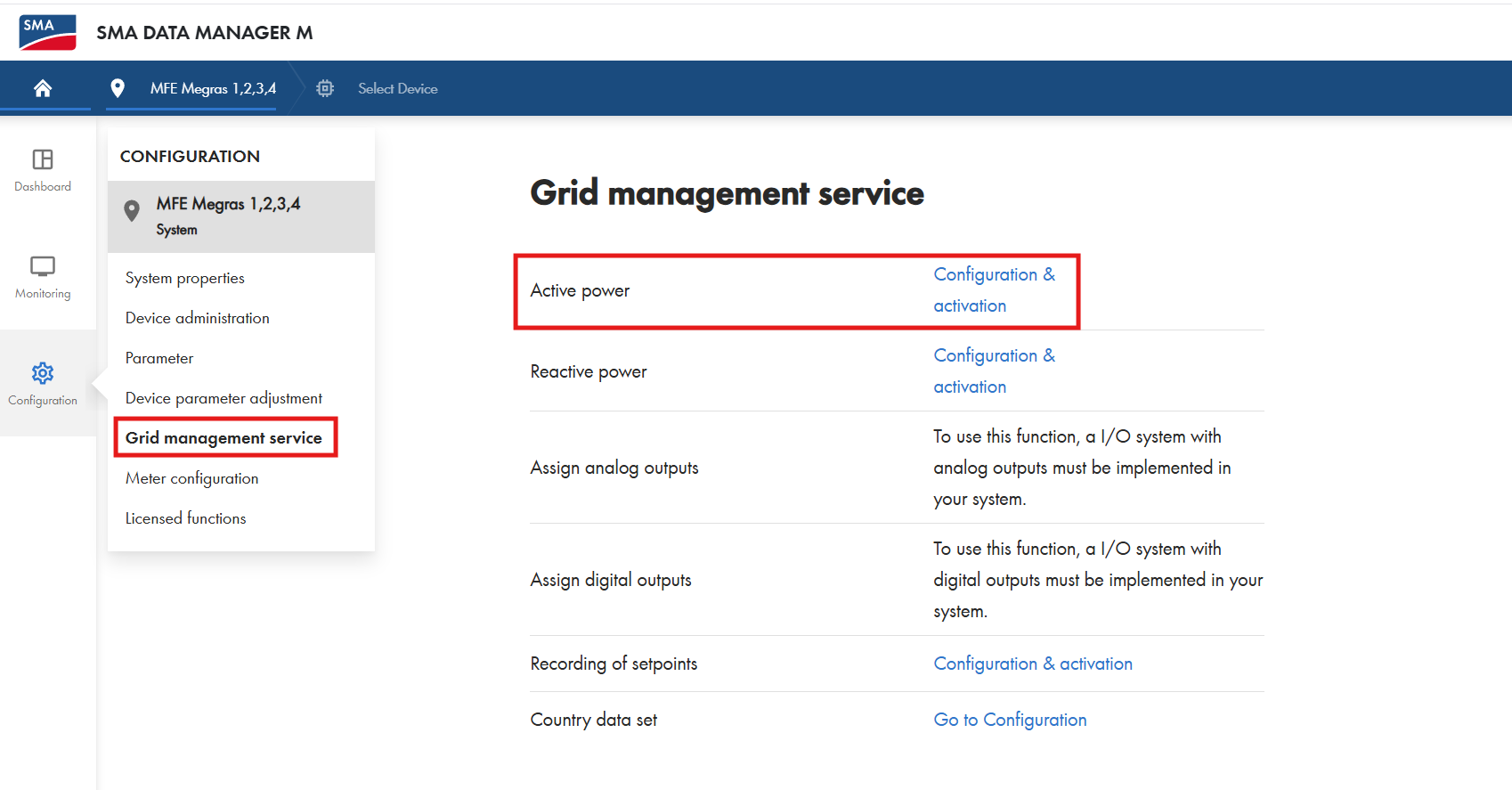

Posnetek zaslona spletnega vmesnika SMA Data Manager M. Glava: logotip SMA, besedilo SMA DATA MANAGER M, drobtinična pot z MFE Megras 1,2,3,4 in Select Device. Leva vrstica z ikonami: Dashboard, Monitoring, Configuration (izbrano). Meni Configuration pod MFE Megras 1,2,3,4 System: System properties, Device administration, Parameter, Device parameter adjustment, Grid management service (označeno z rdečim okvirjem), Meter configuration, Licensed functions. Glavna stran z naslovom Grid management service, tabela z vrsticami: Active power (rdeč okvir) s povezavo Configuration & activation; Reactive power s povezavo Configuration & activation; Assign analog outputs z besedilom: To use this function, a I/O system with analog outputs must be implemented in your system.; Assign digital outputs z enako vrsto besedila za digitalne izhode; Recording of setpoints s povezavo Configuration & activation; Country data set s povezavo Go to Configuration.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika SMA Data Manager, stran Grid management service (z ikono informacij), visoka slika. Zavihki korakov: 1. STEP, 2. STEP (aktiven, moder), 3. STEP in 4. STEP (zasivljena). Rdeča pasica z napako: Before you can enable the closed-loop control function, you must set the energy meter (set the energy meter je moder link). Razdelek Select operating mode, Operating mode*: izbrana izbirna točka Open loop control (rdeč okvir); Closed loop control zasivljeno, ni izbrano. Razdelek Selecting the setpoint, Signal sources*: potrditvena polja Analogue inputs (ni označeno), Manual control (ni označeno), Digital inputs (ni označeno), Modbus (označeno, rdeč okvir). Velik rdeč okvir okoli besedila: If your system participates in the direct selling, you can activate the necessary interface here in the communication device. Znotraj njega: Direct selling interface: stikalo vklopljeno; izbrana izbirna točka Standard Modbus interface; neizbrana izbirna točka SMA SPOT. Spodaj: gumbi Cancel, Previous, Continue (moder, poln).
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika SMA Data Manager, stran Grid management service (z ikono informacij). Zavihki korakov: 1. STEP, 2. STEP, 3. STEP (aktiven, moder), 4. STEP (zasivljen). Naslov razdelka: Modification speed of the setpoint. Stikalo Active: vklopljeno. Polja: Setting time*: 1, enota s; Active power gradient*: 50, enota %/s (to polje je označeno z rdečim okvirjem).
3.2 Možnost 2: SMA Speedwire/Webconnect Data Module
Modul razsmerniku omogoči komunikacijo prek LAN (glejte točko 2.4 v dokumentu SMA, povezanem v točki 1) in vklopi Modbus TCP/IP.
Modbus TCP/IP na modulu omogočite, kot je opisano v priročniku SMA. Nato preizkusite povezavo (glejte točko 3).
3.3 Možnost 3: neposredna povezava LAN z razsmernikom SMA
Dodatna strojna oprema ni potrebna. Razsmernik ima vrata LAN, ki omogočajo komunikacijo prek Modbus TCP/IP.
Povežite se s programskim vmesnikom razsmernika in vklopite Modbus TCP/IP. Nato preizkusite povezavo (glejte točko 3).
3.4 Preizkusite vrata 502
Ko omogočite Modbus TCP/IP, preizkusite povezavo v Reduxi Configuratorju. Odprete ga z IP-naslovom krmilnika ali z reduxi.local (glejte točko 4).
- Odprite Reduxi Configurator.
- Pojdite na Settings – System – Tools.
- Zaženite test vrat TCP z IP-naslovom naprave SMA in vrati
502.
Besedilni opis te slike
Posnetek zaslona levega navigacijskega menija Reduxi Configuratorja (logotip: reduxi Configurator). Menijske postavke od zgoraj: Devices (+, strnjeno; prve črke so odrezane na levem robu); Strategies (+, strnjeno); Utility Rate Plan; Settings (razširjeno, znak minus) s podpostavkami Grid, Network, System (razširjeno, znak minus) s podpostavkami Identifier, License, Update, Reboot, Factory reset, Tools (razširjeno, znak minus) s podpostavkami Ping test, TCP port test (označeno z rdečim okvirjem), Address scanner; nato Profile (+) in Users. Desni del slike je prazen in bel.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika SMA Data Manager, stran Grid management service (z ikono informacij), visoka slika. Zavihki korakov: 1. STEP, 2. STEP (aktiven, moder), 3. STEP in 4. STEP (zasivljena). Rdeča pasica z napako: Before you can enable the closed-loop control function, you must set the energy meter (set the energy meter je moder link). Razdelek Select operating mode, Operating mode*: izbrana izbirna točka Open loop control (rdeč okvir); Closed loop control zasivljeno, ni izbrano. Razdelek Selecting the setpoint, Signal sources*: potrditvena polja Analogue inputs (ni označeno), Manual control (ni označeno), Digital inputs (ni označeno), Modbus (označeno, rdeč okvir). Velik rdeč okvir okoli besedila: If your system participates in the direct selling, you can activate the necessary interface here in the communication device. Znotraj njega: Direct selling interface: stikalo vklopljeno; izbrana izbirna točka Standard Modbus interface; neizbrana izbirna točka SMA SPOT. Spodaj: gumbi Cancel, Previous, Continue (moder, poln).
Če je Modbus TCP/IP omogočen, test sporoči, da so vrata 502 odprta. Sicer so vrata zaprta.
Besedilni opis te slike
Posnetek zaslona orodja TCP port test v Reduxi Configuratorju. Naslov: TCP port test. Polja: Host: 10.100.55.128; Port: 502; gumb Test. Spodaj oznaka Result in okvir z rezultatom z zelenim besedilom: Port 502 is opened.
4 Prijava v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
5 Dodajte napravo SMA v Reduxi
Postopek je enak za vse naprave, ker se uporablja protokol Modbus TCP/IP. Potreben vnos je IP-naslov naprave.
5.1 Osnovne nastavitve
Prijavite se v Reduxi Configurator (glejte točko 4) in kliknite + Add device.
Besedilni opis te slike
Posnetek zaslona zgornjega dela levega menija Reduxi Configuratorja. Logotip: reduxi Configurator. Devices (razširjeno, znak minus) našteva dve postavki z začrnjenima imenoma (prva z ikono baterije in sonca, druga z ikono, podobno razsmerniku). Pod njima je gumb + Add device z modro puščico s črnim robom, ki kaže nanj. Nato Strategies (+), Utility Rate Plan, Settings (+).
Možnost 1: SMA Data Manager
SMA Data Manager deluje kot zapisovalnik podatkov. V sistemu Reduxi deluje kot Hybrid Inverter, ker podpira povezave z več vrstami naprav. Komunikacija poteka prek IP, Reduxi pa prikaže seštete vrednosti vsake skupine. Do posameznih naprav lahko dostopate tudi prek SMA Data Managerja. V tem primeru določite podrejeni naslov (slave address) posamezne naprave.
- Device type:
Hybrid Inverter - Type:
SMA Data Manager - Name: SMA Data Manager, po potrebi preimenujte
Besedilni opis te slike
Posnetek zaslona čarovnika za naprave v Reduxi Configuratorju, korak 1 Basic settings. Indikator korakov: 1 Basic settings (aktiven), 2 Communication channel (zasivljen). Naslov: Basic settings. Polja: Device type *: Hybrid Inverter; Type *: SMA Data Manager; Name *: SMA Data Manager (besedilo izbrano/poudarjeno). Gumba: Back, Next.
Možnosti 2 in 3: razsmernik SMA
Samega modula SMA Speedwire/Webconnect Data Module ne dodajate. Modul le omogoča povezavo LAN z določenim razsmernikom. Izberite tip razsmernika, ki ga želite povezati. Primer doda SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41) kot samostojen razsmernik.
- Device type:
Solar power plant - Type:
SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41) - Name: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41), po potrebi preimenujte
Besedilni opis te slike
Posnetek zaslona čarovnika za naprave v Reduxi Configuratorju, korak 1 Basic settings. Indikator korakov: 1 Basic settings (aktiven), 2 Communication channel (zasivljen). Naslov: Basic settings. Polja: Device type *: Solar power plant; Type *: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41); Name *: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41). Gumba: Back, Next.
Kliknite Next.
5.2 Nastavitve komunikacije
| Možnost | IP-naslov za vnos |
|---|---|
| 1: SMA Data Manager | IP-naslov SMA Data Managerja |
| 2: Speedwire/Webconnect Data Module | IP-naslov modula SMA Speedwire/Webconnect Data Module |
| 3: neposredna povezava LAN | IP-naslov vrat LAN razsmernika (novejše različice razsmernikov) |
Pri možnostih 2 in 3 so vse druge nastavitve enake kot pri razsmerniku v točki 5.1.
Možnost 1: SMA Data Manager. Vnesite IP-naslov SMA Data Managerja.
Besedilni opis te slike
Posnetek zaslona Reduxi Configuratorja, korak 2 od 2 Communication channel (korak 1 Basic settings, korak 2 Communication channel). Obrazec Communication channel and device configuration: Connection (obvezno): TCP/IP; IP (obvezno): prazno, črna puščica kaže na polje; Port (obvezno): 502; Modbus unit ID (obvezno): 2; Is electricity meter installed (obvezno): stikalo nastavljeno na No; Is battery installed (obvezno): stikalo nastavljeno na No. Gumbi: Back (levo), Test communication in Done (desno, temna).
Nato določite, katere vrste naprav so povezane z SMA Data Managerjem:
- Merilnik električne energije:
YES/NO - Baterija:
YES/NO
Besedilni opis te slike
Posnetek zaslona čarovnika za naprave v Reduxi Configuratorju, korak 2 Communication channel. Indikator korakov: 1 Basic settings, 2 Communication channel (aktiven). Naslov: Communication channel and device configuration. Polja: Connection *: TCP/IP; IP *: prazno; Port *; Modbus unit ID *: 2; Is electricity meter installed? *: stikalo kaže No (izklopljeno), črna puščica kaže nanj; Is battery installed? *: stikalo kaže No (izklopljeno), črna puščica kaže nanj. Gumbi: Back, Test communication, Done.
Možnosti 2 in 3: razsmernik SMA. Vnesite IP-naslov modula SMA Speedwire/Webconnect Data Module ali IP-naslov vrat LAN razsmernika.
Besedilni opis te slike
Posnetek zaslona Reduxi Configuratorja, korak 2 od 2 čarovnika za naprave. Indikator korakov: 1 Basic settings, 2 Communication channel (aktiven je korak 2). Naslov: Communication channel and device configuration. Polja: Connection *: TCP/IP (spustni seznam); IP *: prazno, velika črna puščica kaže na polje; Port *: 502. Gumbi: Back, Test communication, Done.
5.3 Preizkus komunikacije
Kliknite Test communication, da preverite, ali se podatki prejemajo. Test enkrat prebere podatke iz naprave in ničesar ne shrani. Če je test uspešen, kliknite Done: napravo ustvari samo Done.
Besedilni opis te slike
Posnetek zaslona čarovnika za naprave v Reduxi Configuratorju, korak 2 Communication channel. Indikator korakov: 1 Basic settings, 2 Communication channel (aktiven). Naslov: Communication channel and device configuration. Polja: Connection *: TCP/IP; IP *: prazno; Port *: 502; Modbus unit ID *: 2; Is electricity meter installed? *: stikalo kaže No (izklopljeno); Is battery installed? *: stikalo kaže No (izklopljeno). Gumbi: Back, Test communication, Done. Velika črna puščica kaže na gumb Test communication.
SMA Data Manager
Besedilni opis te slike
Posnetek zaslona pogovornega okna Test communication v Reduxi Configuratorju. Besedilo: Successful readout from device. Vrednosti: Inverter active power: -165521.0 W; Inverter max. power: 300000.0 W; Inverter min. power: -300000.0 W; PV active power: -165521.0 W; PV export active energy: 1.180973984E9 Wh; PV min. active power: -300000.0 W. Zadnja vrstica: Additional parameter - PV_POWER_ACTIVE_MAX: 0. Gumb: Close. Križec za zapiranje zgoraj desno.
Besedilni opis te slike
Posnetek zaslona pogovornega okna Test communication v Reduxi Configuratorju, ki kaže neuspešen test. Prvo polje: Unable to communicate with device. Drugo polje (rdeče-rjavo besedilo): Unable to communicate with 172.16.233.148 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 172.16.233.148 (172.16.233.148) 56(84) bytes of data. --- 172.16.233.148 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1070ms. Gumb: Close. Križec za zapiranje zgoraj desno. Del obrazca za pogovornim oknom je rahlo viden ob desnem robu.
Razsmernik SMA (možnosti 2 in 3)
Besedilni opis te slike
Posnetek zaslona pogovornega okna Test communication v Reduxi Configuratorju. Besedilo: Successful readout from device. Vrednosti: Active power: -23779.0 W; Export active energy: 205291550 Wh; Max. active power: 0 W; Min. active power: -50000 W; PV current: -45.122 A; PV voltage: 556.1867 V. Gumb: Close. Križec za zapiranje zgoraj desno.
Besedilni opis te slike
Posnetek zaslona pogovornega okna Test communication v Reduxi Configuratorju, ki kaže neuspešen test. Prvo polje: Unable to communicate with device. Drugo polje (rdeče-rjavo besedilo): Unable to communicate with 172.16.233.148 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 172.16.233.148 (172.16.233.148) 56(84) bytes of data. --- 172.16.233.148 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1070ms. Gumb: Close. Križec za zapiranje zgoraj desno. Del obrazca za pogovornim oknom je rahlo viden ob desnem robu.
6 Preverite meritve
6.1 Zadnje meritve
Ta korak prikazuje, kako preverite odčitke naprav.
SMA Data Manager: v Reduxi Configuratorju odprite Devices – SMA Data Manager.
Besedilni opis te slike
Posnetek zaslona Reduxi Configuratorja, stran Devices / SMA Data Manager, zavihek Last measurements (drugi zavihki: Analyze, Archive, Details). Zgoraj desno: zeleno stanje Connected. Levi meni: Devices (razširjeno) s tremi začrnjenimi postavkami (ikone sonca) in SMA Data Manager (izbrano), gumb Add device, nato Strategies (+), Utility Rate Plan, Settings (+). Kartica Control type: stikalo z Auto (zeleno označeno) in Manual; časovni žig 20. 06. 2025 13:02:08. Kartica Battery: Battery maximum capacity (Wh): 0.0 kWh; Battery min. state of charge: 0.00 %; Battery max. state of charge: 100.00 %; Battery active power setpoint: prazno, enota kW. Kartica PV: PV active power: -182.0 kW; PV export active energy: 1,183,606.3 (enota odrezana); PV min. active power: -300.0 kW. Kartica Inverter: Inverter power active: -182.0 kW; Inverter max. power: 300.0 kW; Inverter min. power: -300.0 kW. Kartica Grid: Grid import active power limit: prazno, kW; Grid export active power limit: prazno, kW. Kartica Other: Communication error: OFF; Control type: AUTO; Mode name setpoint: prazno. Časovni žigi meritev so 20. 06. 2025 13:02:12 (Communication error 13:02:08).
Razsmernik SMA prek modula Speedwire/Webconnect Data Module: odprite Devices – SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41), kot ste ga dodali v točki 5.
Besedilni opis te slike
Posnetek zaslona Reduxi Configuratorja, stran Devices / SMA Sunny Tripower CORE1 Inverter, zavihek Last measurements (drugi zavihki: Analyze, Archive, Details). Zgoraj desno: zeleno stanje Connected. Pasica: New patch available. Click here to apply. (z zapiralnim križcem). Levi meni: Devices (razširjeno) s tremi delno začrnjenimi postavkami (ikone omrežja, sonca in baterije), gumb Add device, Strategies (+), Utility Rate Plan, Settings (+). Kartica Control type: Auto (zeleno označeno), Manual, Off, Boost; časovni žig 20. 06. 2025 13:10:41. Kartica Current: PV current: 0.01 A. Kartica Voltage: PV voltage: 542.79 V. Kartica Power: Active power: -2.0 kW; Export active power: 2.0 kW; Export active power limit: prazno, kW; Import active power: 0.0 kW; Max. active power: 0.0 kW; Min. active power: 0.0 kW. Kartica Energy: Export active energy: 36,991.1 kWh. Kartica Other: Communication error: ON; Control type: AUTO. Večina vrednosti ima časovni žig 14. 06. 2025 08:17:57 ali 08:17:58; Communication error 20. 06. 2025 13:10:45 in Control type 13:10:49.
6.2 Vklop upravljanja z Reduxi
Za napredno upravljanje vseh naprav jih vključite v optimizacijske načine sistema Reduxi. Pod Devices – all devices v Reduxi Configuratorju nastavite control type na AUTO. Šele nato ukazi iz optimizacijskih načinov vplivajo na naprave.
Za največjo prilagodljivost in nižje stroške energije z dinamičnimi cenami in dinamičnimi tarifami določite strategijo, kot je opisano v Strategije za krmilnik Reduxi.
Ko napravo dodate, jo lahko spremljate in upravljate tudi prek aplikacije Reduxi.
✓ Povzetek
Priprava (točki 1–2): Izberite možnost povezave: SMA Data Manager, SMA Speedwire/Webconnect Data Module ali neposredna povezava LAN z razsmernikom.
SMA (točka 3): Na napravi SMA omogočite Modbus TCP/IP in preizkusite, ali so vrata 502 odprta.
Dodajanje v Reduxi (točki 4–5): Prijavite se v Configurator in dodajte napravo: SMA Data Manager kot Hybrid Inverter ali tip razsmernika pri možnostih 2 in 3. Vnesite IP-naslov, zaženite Test communication in kliknite Done.
Zagon (točka 6): Preverite zadnje meritve in nastavite control type na AUTO.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Test vrat kaže, da so vrata 502 zaprta | Modbus TCP/IP na napravi SMA ni omogočen. Omogočite ga (glejte točko 3) in test ponovite. |
| Test communication ne uspe: komunikacija na vratih 502 ni mogoča | Preverite, ali je storitev na napravi omogočena, ali je številka vrat pravilna in ali je naprava dosegljiva v omrežju. |
| Naprava za SMA Data Managerjem ne prikazuje vrednosti | Če želite do posamezne naprave dostopati prek SMA Data Managerja, določite podrejeni naslov (slave address) te naprave (glejte točko 5). |
| Ukazi strategije nimajo učinka | Nastavite control type naprav na AUTO (glejte točko 6). |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
