Integracija Reduxi-SMA omogoča fleksibilno zagonsko delovanje inverterja za izravnavo omrežja, kar povečuje učinkovitost & in ustvarja možnosti za arbitražo stroškov za večji dobiček.
1. Uradno spletno mesto SMA Solar Technology:
Povezava: https: //www.sma.de/en/
2. Komunikacijska povezava med SMA Solar Technology in sistemom Reduxi
Sistem podpira več povezav, ki uporabljajo protokol Modbus TCP/IP za povezavo s solarnimi pretvorniki. Ta standardizirani pristop omogoča zanesljivo pridobivanje podatkov v realnem času iz fotonapetostnih pretvornikov in drugih naprav.
2.1 Možnost 1, uporaba programa SMA Data Manager
V tem primeru je naprava SMA Data Manager uporabljena za omogočanje premostitvene povezave med različnimi pretvorniki, števci energije in baterijami. Naprava SMA Data Manager in vse druge naprave so povezane prek RS485, povezava z napravo SMA Data Manager in sistemom Reduxi pa poteka prek Modbus TCP/IP.
Vse naprave po kategorijah so seštete in prikazane kot celota:
- PV
- Baterije
- Merilniki porabe energije
- EVSE
2.1.1 Postopek za vzpostavitev komunikacije med sistemom Reduxi in upravljavcem podatkov SMA.
1. Omogočite Modbus TCP/IP v programu SMA Data Manager, sledite povezavi:
https://manuals.sma.de/EVCB/en-US/13871002507.html
2. Ko je Modbus TCP/IP omogočen, je priporočljivo opraviti testiranje v Reduxi Configuratorju (za dostop uporabite IP ali reduxi.local DNS), da zagotovite vzpostavitev povezave:
- Pojdite v konfigurator Reduxi

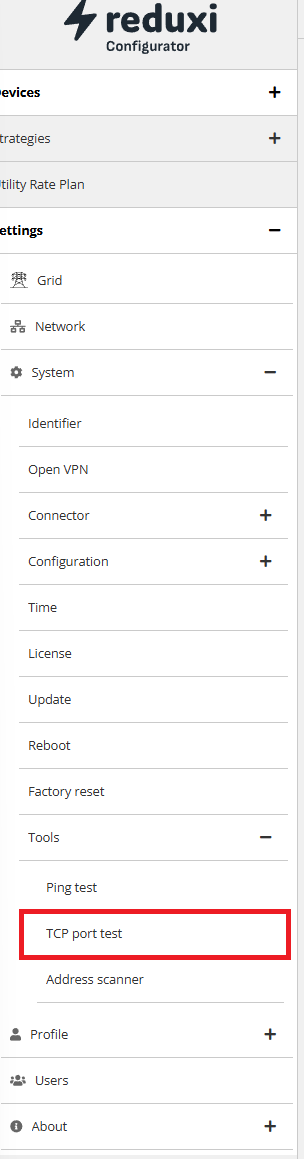

- Dostopite do Nastavitve/Sistem/orodja:
- Če je omogočen Modbus TCP/IP, se odprejo vrata 502, sicer so zaprta:
2.2 Možnost 2, uporaba podatkovnega modula SMA SPEEDWIRE/WEBCONNECT
V tem primeru se modul uporablja za zagotavljanje komunikacije z inverterjem (točka 2.4 v dokumentu družbe SMA, povezava spodaj) z LAN, kar dodatno omogoča uporabo protokola Modbus TCP/IP.
2.2.1 Postopek vzpostavljanja komunikacije med sistemom Reduxi in
PODATKOVNI MODUL SMA SPEEDWIRE/WEBCONNECT
1. Omogočite Modbus TCP/IP na SMA SPEEDWIRE/WEBCONNECT DATA MODULE. Sledite povezavi:
https://files.sma.de/downloads/SWWEBCONDM-IA-US_en-14W.pdf
2. Ko je Modbus TCP/IP omogočen, je priporočljivo opraviti testiranje v Reduxi Configuratorju, da se zagotovi vzpostavitev povezave: upoštevajte 2.1.1.
2.3 Možnost 3, z uporabo neposredne povezave LAN s pretvorniki SMA.
Pri tem ni potreben dodaten HW; pretvorniki so opremljeni s priključkom LAN, ki omogoča komunikacijo prek protokola Modbus TCP/IP.
2.3.1 Postopek vzpostavljanja komunikacije med sistemom Reduxi in
Pretvorniki SMA.
1. Omogočite Modbus TCP/IP na pretvorniku. V ta namen se povežite z vmesnikom SW in vključite Modbus TCP/IP.
2. Ko je Modbus TCP/IP omogočen, je priporočljivo opraviti testiranje v Reduxi Configuratorju, da se zagotovi vzpostavitev povezave: upoštevajte 2.1.1.
3. Dodajanje naprav v sistem Reduxi
Postopek dodajanja vseh naprav je enak, saj se uporablja protokol Modbus TCP/IP, kar pomeni, da so potrebni podatki o IP/IP.
3.1 Dodajanje upravitelja podatkov SMA
Upravitelj podatkov SMA deluje kot zapisovalnik, medtem ko v sistemu Reduxi deluje kot hibridni pretvornik, saj podpira povezave z več vrstami naprav. Komunikacija poteka prek protokola IP, prikazane pa so združene vrednosti za vsako skupino. Poleg tega lahko do posameznih naprav dostopate prek programa SMA Data Manager, vendar je v tem primeru treba določiti podrejeni naslov določene naprave.
Primer za dodajanje programa SMA Data Manager kot hibridnega pretvornika:

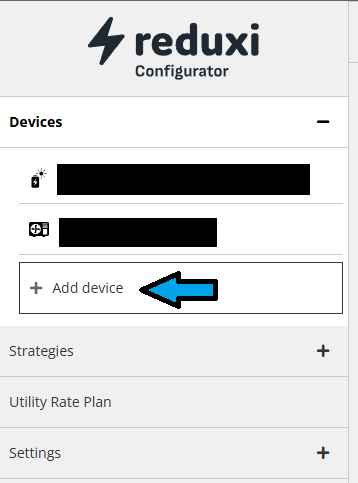

1. Odprite Reduxi Configurator v želenem brskalniku (uporabite IP ali reduxi.local DNS) in kliknite +Dodaj novo napravo:

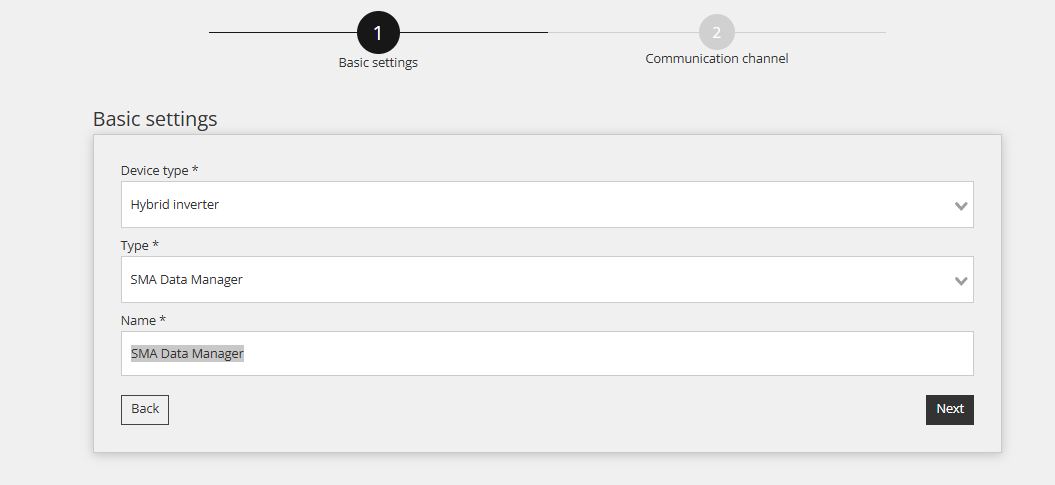

2. Osnovne nastavitve, izberite vrsto naprave:
- Vrsta naprave: Hibridni pretvornik
- Vrsta: Vključite se v sistem: Upravitelj podatkov SMA
- Ime: Ime: "SMA Data Manager", po potrebi preimenujte.

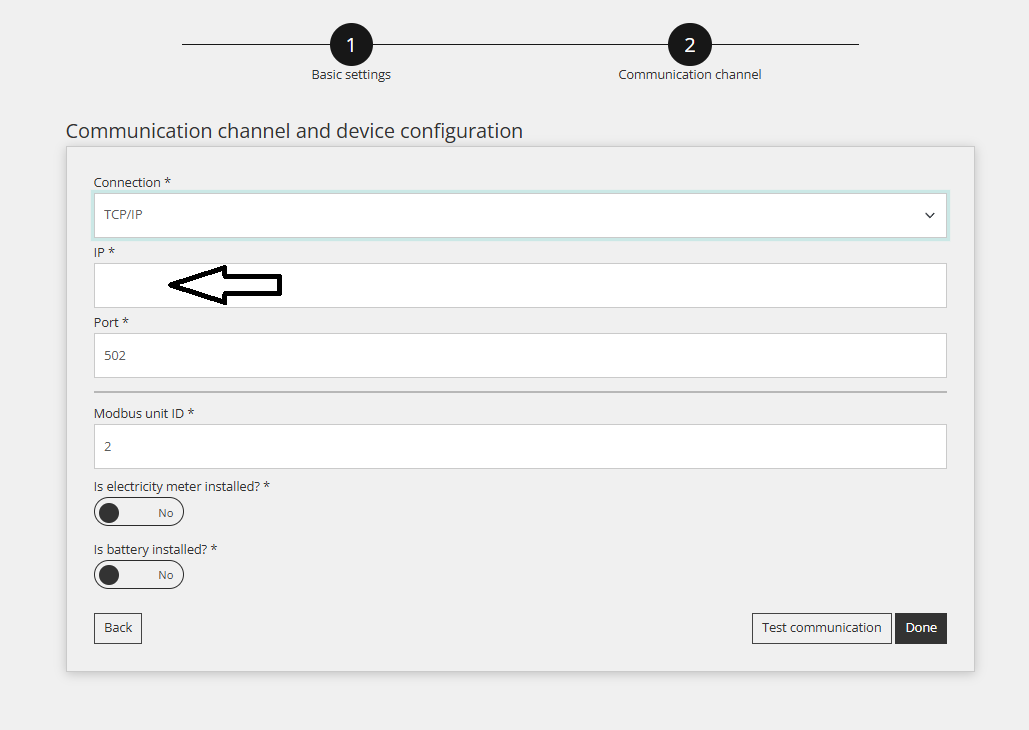

2. Nastavitve komunikacijskega kanala, izberite povezavo:
- Vstavite IP upravitelja podatkov SMA

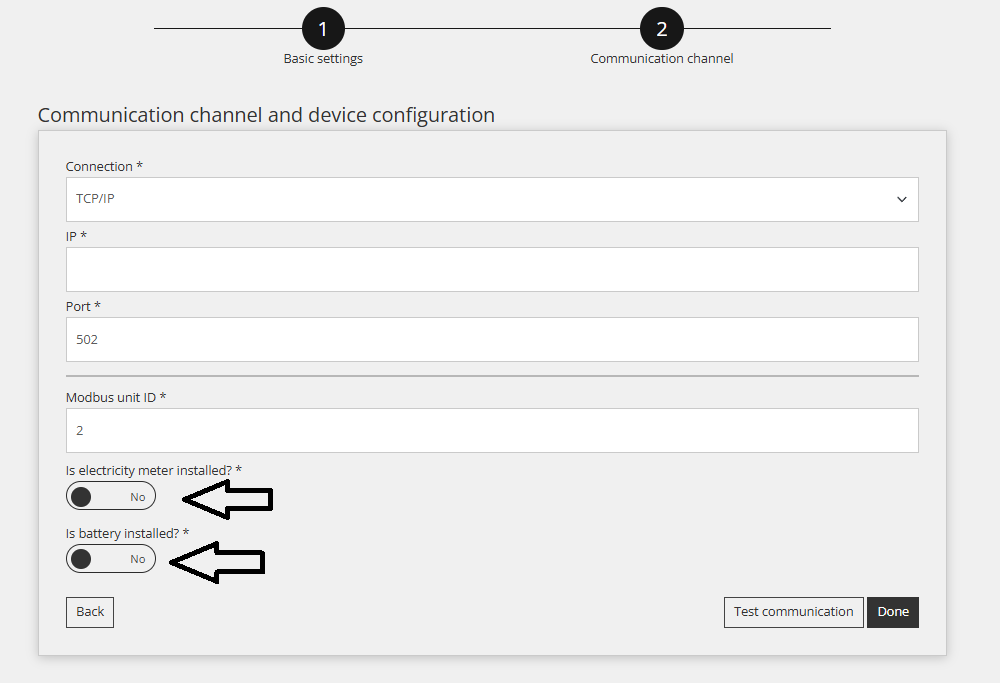

3. Določite, katere vrste naprav so povezane s programom SMA Data Manager:
- Električni števec, DA/NE
- Baterija, DA/NE

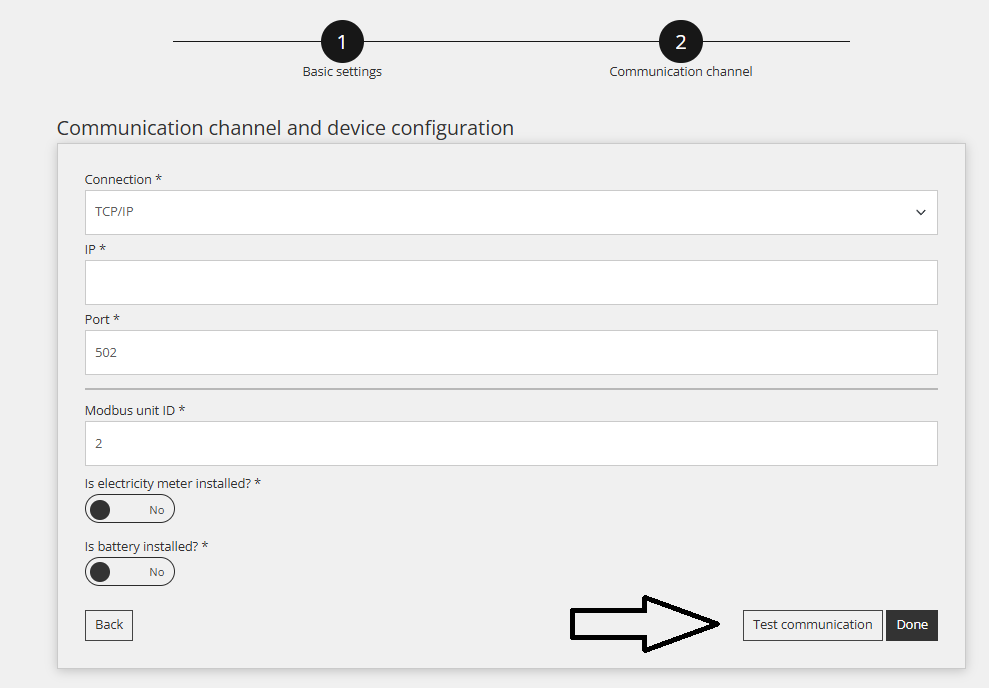

4. Preizkusite komunikacijo, izvedite preizkus, če so podatki pridobljeni, pritisnite gumb Preizkusite komunikacijo:

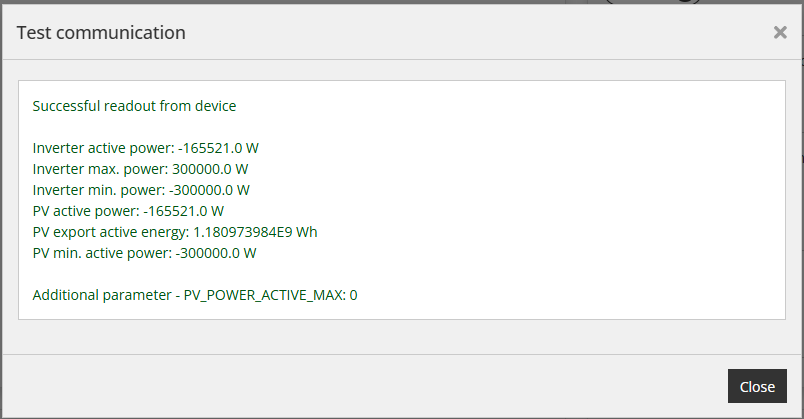

- Preizkus je v redu:

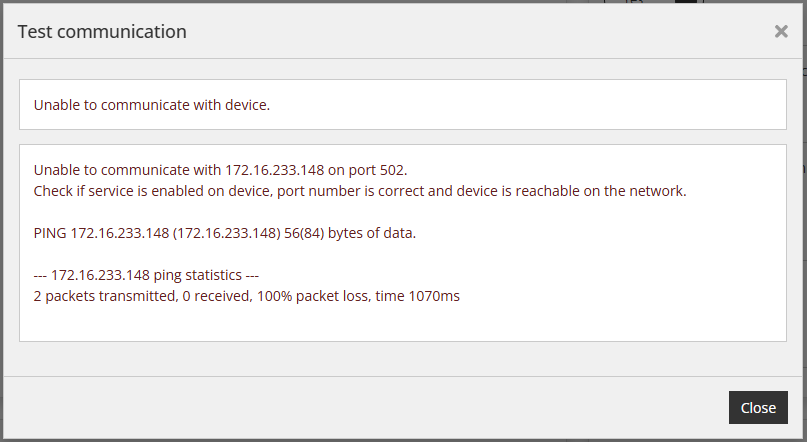

- Test ni v redu:
3.2 Dodajanje podatkovnega modula SMA SPEEDWIRE/WEBCONNECT
V tem primeru uporabnik ne doda podatkovnega modula SMA Speedwire/Webconnect neposredno. Namesto tega ta modul preprosto zagotavlja povezavo LAN z določenim pretvornikom. Če želite dodati napravo, uporabnik izbere vrsto inverterja, ki ga je treba priključiti.
Podan je primer, v katerem je dodan pretvornik SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41) kot individualni pretvornik:
1. Odprite Reduxi Configurator v želenem brskalniku (uporabite IP ali reduxi.local DNS) in kliknite +Dodaj novo napravo:

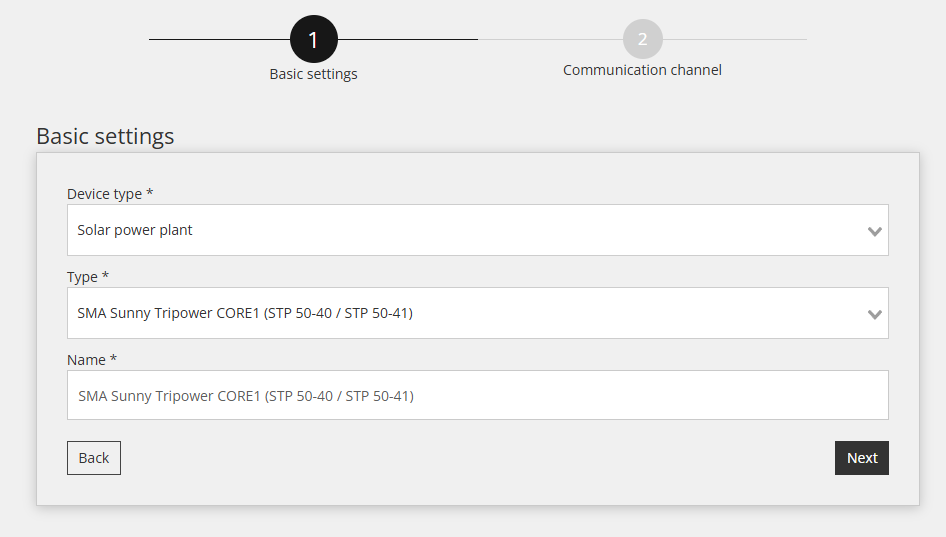

Osnovne nastavitve, izberite vrsto naprave:
- Vrsta naprave: Sončna elektrarna
- Vrsta: Vključite se v sistem: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41)
- Ime: "Po potrebi preimenujte.

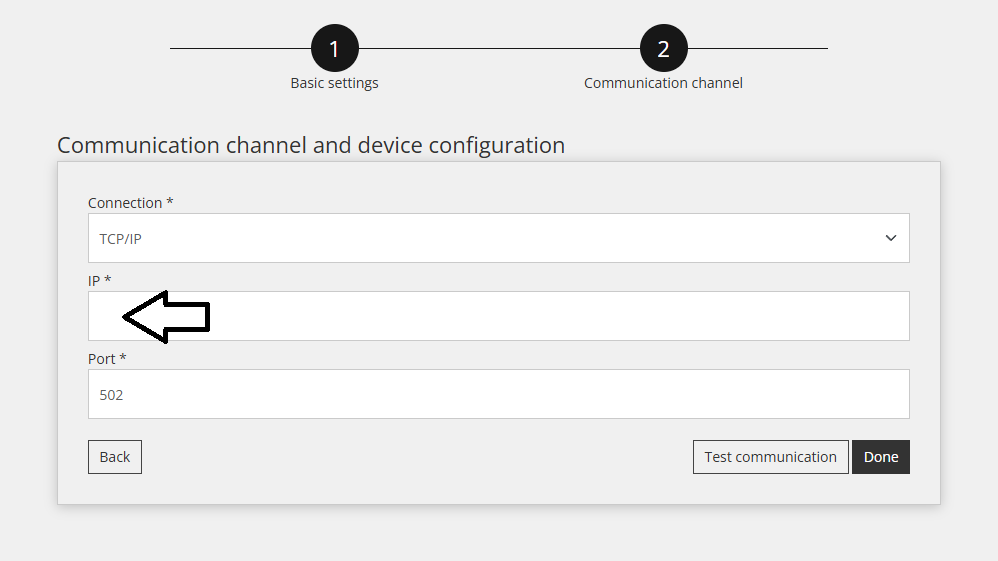

2. Nastavitve komunikacijskega kanala, izberite povezavo:
- Vstavite IP podatkovnega modula SMA SPEEDWIRE/WEBCONNECT

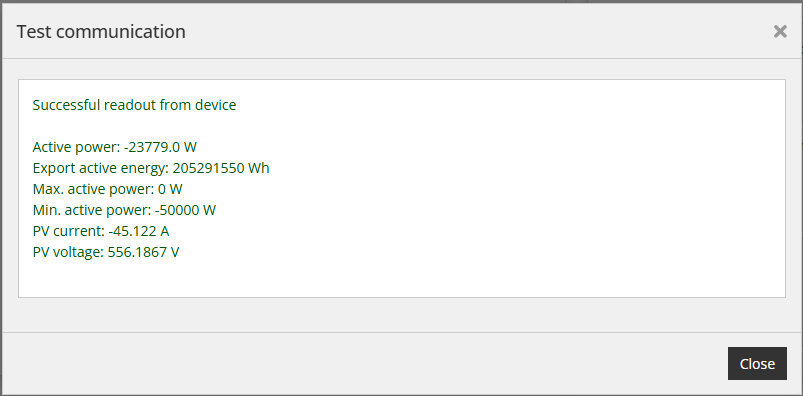

- Preizkus je v redu:
- Test ni v redu:
3.3 Dodajanje pretvornika SMA neposredno, če je na voljo vhod LAN (novejše različice pretvornikov)
V tem primeru ostanejo vse nastavitve enake, kot je opisano v razdelku 3.2 . Edina razlika je v tem, da uporabnik doda pretvornik tako, da vnese naslov IP vhoda LAN pretvornika.
4. Zadnje meritve
Namen te točke je prikazati, kako spremljati/preverjati odčitke naprav.

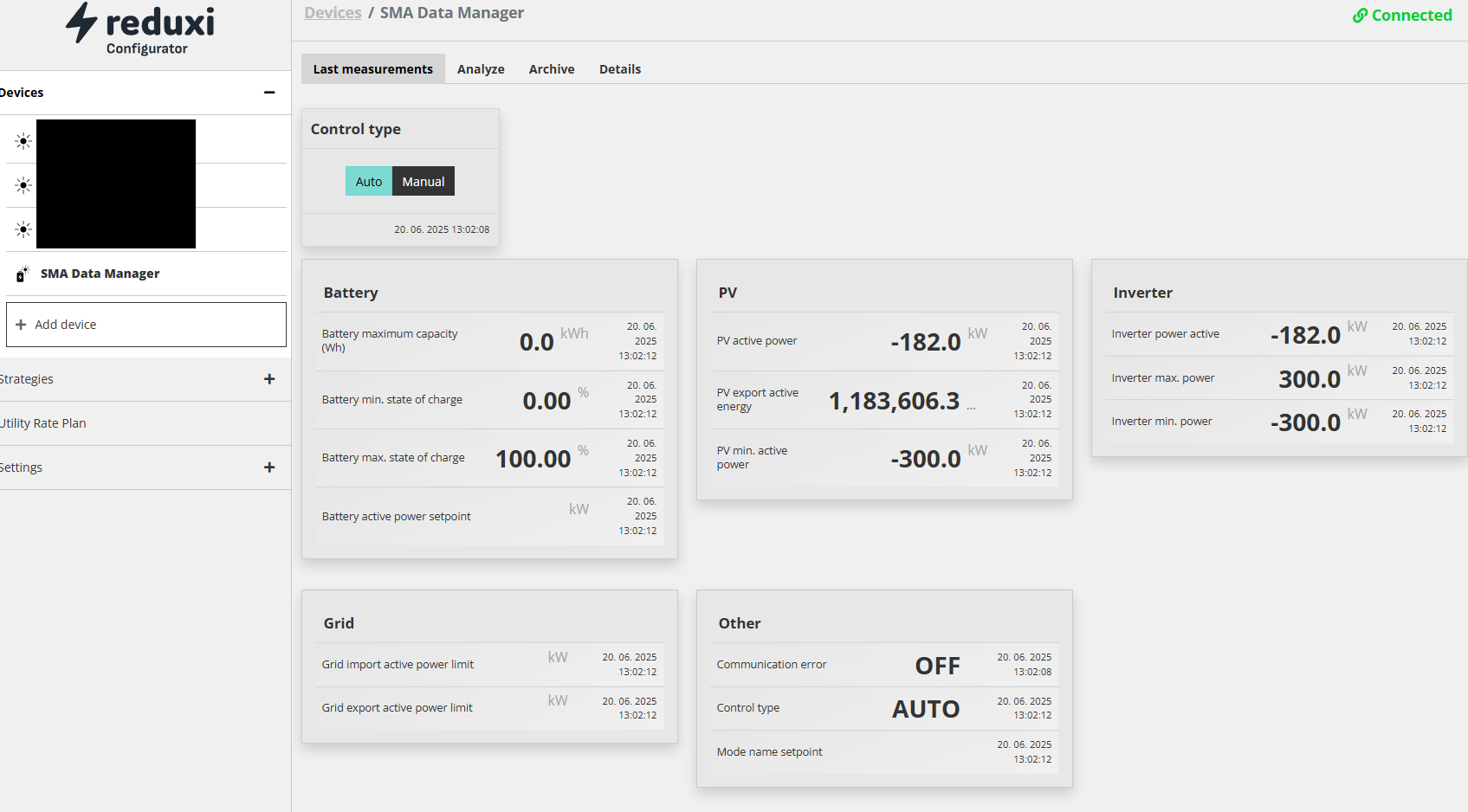

Če želite dostopati do podatkov iz programa SMA Data Manager, v konfiguratorju Reduxi dostopite do Devices/SAM Data Manager:

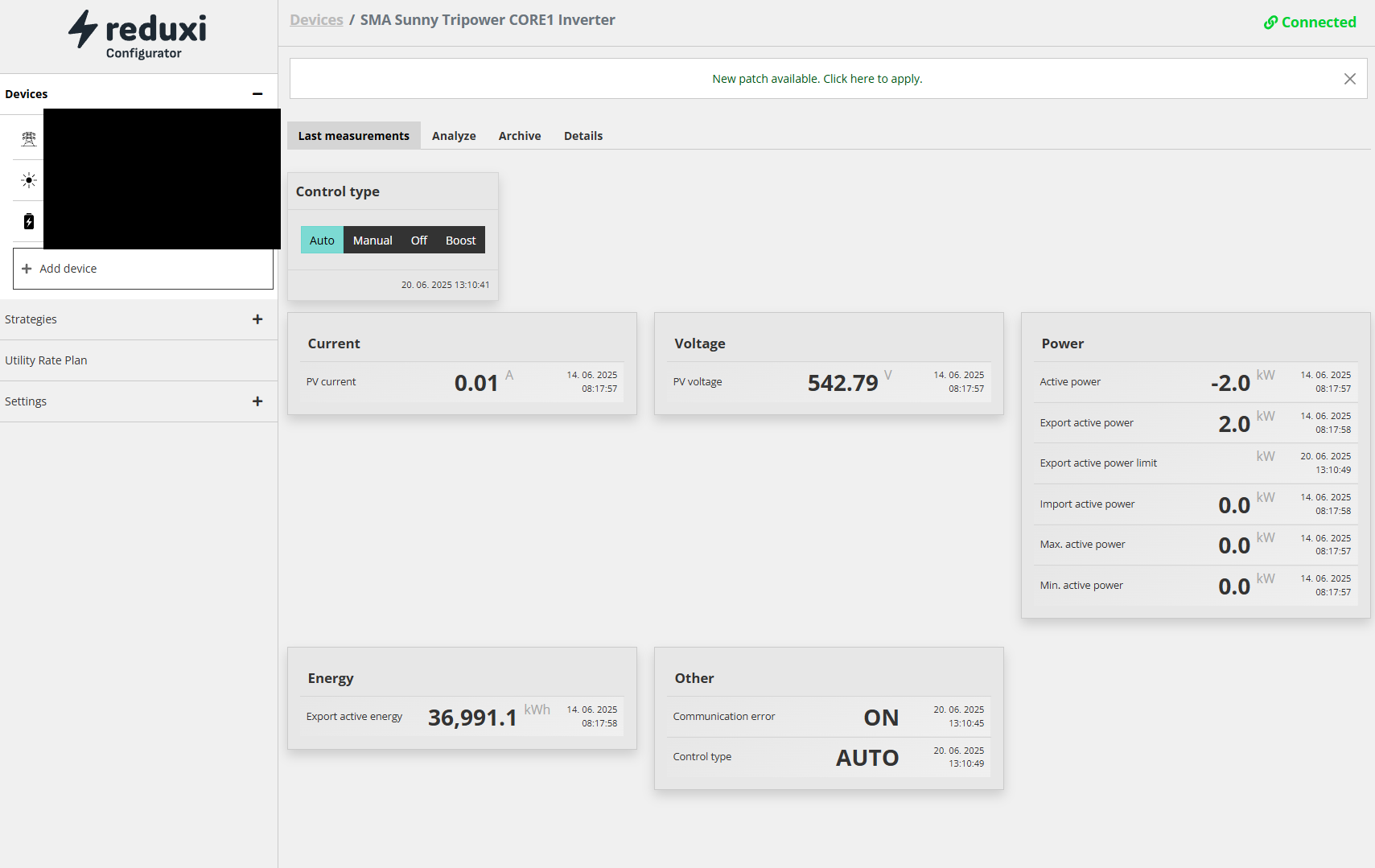

Za dostop do podatkov iz podatkovnega modula SMA SPEEDWIRE/WEBCONNECT DATA MODULE v konfiguratorju Reduxi dostopite do Devices/SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41), opisano v točki 3.2:
Za napreden nadzor vseh naprav vključite napravo v načine optimizacije sistema Reduxi. Pod Naprave/vsenaprave v v konfiguratorju Reduxi, mora biti vrsta nadzora nastavljena na AUTO , da bodo ukazi iz načinov optimizacije učinkovali na napravah.
Če želite doseči čim večjo prilagodljivost in zmanjšanje stroškov energije glede na dinamične cene in dinamične tarife, upoštevajte navodila za opredelitev strategije na tej povezavi: Strategije za krmilnik Reduxi.
Ko uspešno dodate napravo, jo lahko spremljate in nadzirate prek aplikacije Reduxi.
