Povežite Sofar 1-70KTL G1-G2 String inverter s krmilnikom Reduxi prek Modbus RTU, da dosežete maksimalno prilagodljivost in možno zmanjšanje stroškov in energije do 30 %.
1. Dosedanja dokumentacija:
Dokumentacijo za prenos lahko dobite na povezavi:
https://downloads.sofarsolar.eu/
Primer uporabniškega priročnika za 10-15kW string inverter je na voljo na tej povezavi:
2. Fizična povezava med pretvornikom String in krmilnikom Reduxi
Vzpostaviti je treba fizično povezavo, saj se za dostop do vmesnika string inverterja uporablja Modbus RTU.

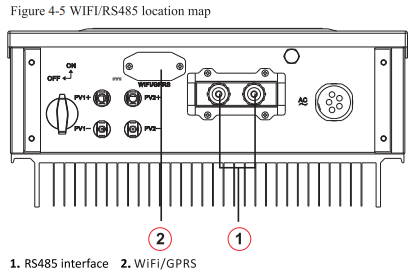

Lokacija komunikacijskih priključkov Modbus je prikazana na sliki kot vmesnik RS485.

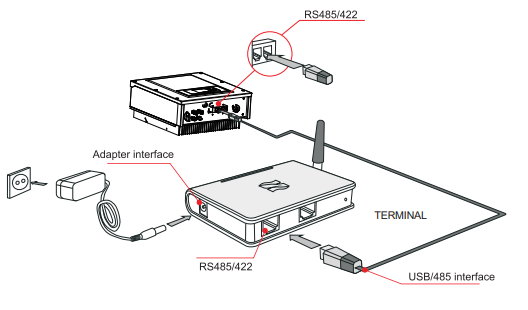

Spodnja slika prikazuje, kako se vzpostavi fizična povezava, pri čemer je Reduxi v vlogi terminala. Namesto vmesnika USB/485 se v krmilniku Reduxi uporablja vmesnik Port 1 ali Port 2.
3. Dodajte Sofar String v sistem Reduxi.
Po priključitvi naprave Reduxi in String inverterja ga lahko registrirate kot novo napravo (Sofar String Inverter).
3.1 Dodajte napravo (Sunways Hybrid Inverter)

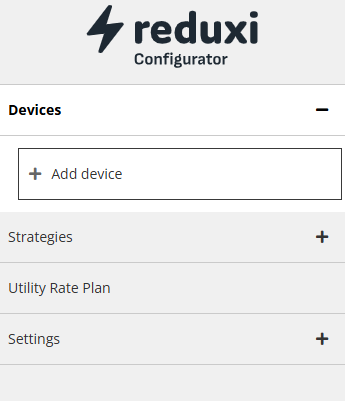

Najprej se prijavite v lokalni konfigurator Reduxi in dodajte novo napravo s klikom na gumb "Dodaj napravo".
4.2 Izberite Sofar 70KTL G1-G2

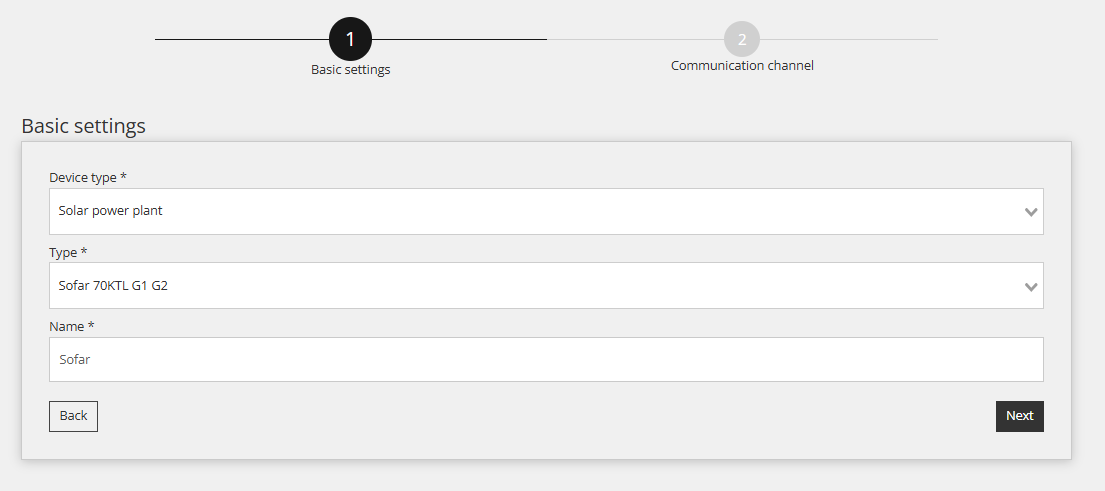

V prvem koraku so določene osnovne nastavitve:
- Izberite vrsto naprave: Sončna elektrarna
- Izberite vrsto: Sofar 70KTL G1-G2,
- Poimenujte napravo.
4.3 Konfiguracija naprave za komunikacijski kanal
Drugi korak vključuje konfiguracijo komunikacijskega kanala, ki je bistvena za pravilno komunikacijo Modbus RTU. V tem koraku se vzpostavi komunikacijska povezava med krmilnikom Reduxi in nizkotonskim pretvornikom Sofar.

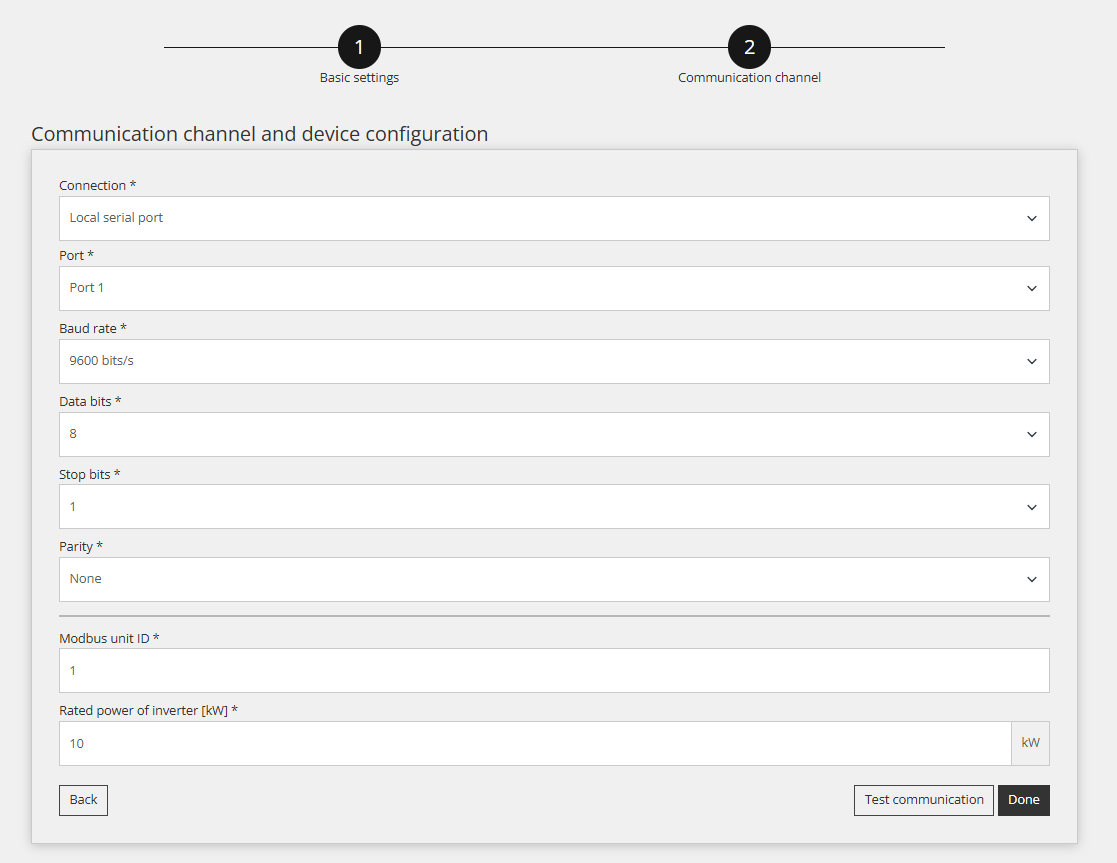

Nastavitve za komunikacijski kanal so prikazane spodaj:
Potrebno je, da sta nastavljeni polji Modbus unit ID in Rated power.
4.4 Testna komunikacija
Pod vsemi polji komunikacijskega kanala, navedenega v prejšnjem koraku, je gumb "Test Communication". S tem gumbom preverite, ali povezava Modbus RTU med napravami deluje pravilno.
Uspešen odgovor:
Neuspešen odziv:
5. Odčitki iz naprave
Namen te točke je prikazati, kako preveriti odčitke iz naprave. To storite v razdelku 'Naprava (Sofar String inverter)/Poslednja meritev'.
Ko je naprava uspešno dodana prek konfiguratorja, jo je mogoče spremljati prek aplikacije Reduxi v oblaku.
