Kako povezati polnilnice ChargeAmps s krmilnikom Reduxi

Polnilnico Charge Amps (Halo, Luna, …) povežite s krmilnikom Reduxi Controller prek Wi‑Fi in OCPP.

🔧 Polnilnica Charge Amps · Reduxi Controller
🌐 Wi‑Fi · OCPP 1.6 JSON
🔢 Device identifier = serijska številka polnilnice

📄 Prenesi kot PDF

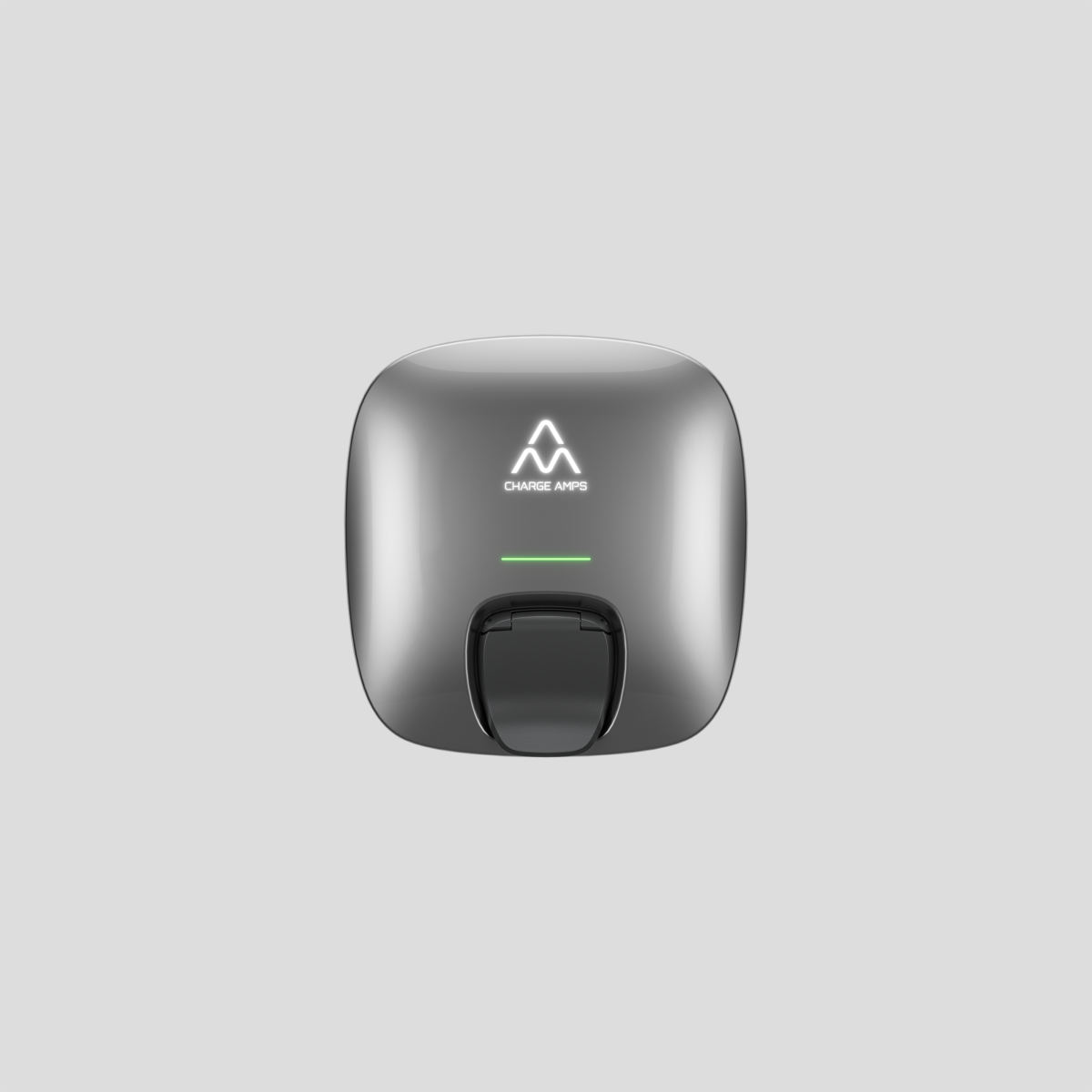

Fotografija polnilnice za EV Charge Amps Luna, siva stenska škatla z zeleno svetlobno črto
Polnilnica za EV Charge Amps Luna
Besedilni opis te slike

Produktna fotografija polnilnice za EV Charge Amps Luna na svetlo sivi podlagi: zaobljena kvadratna stenska škatla v temno sivi kovinski izvedbi. Logotip CHARGE AMPS (bel simbol, podoben gori, z besedilom) je na zgornji sprednji strani, pod njim je tanka zelena svetlobna črta, na spodnji sredini pa je črno držalo kabla ali vdolbina za vtičnico.

📋 V tem članku
  1. Tehnična dokumentacija
  2. Potrebna oprema
  3. Prijava v spletni vmesnik Reduxi
  4. Nastavitev statičnega naslova IP za krmilnik Reduxi Controller
  5. Dodajanje polnilnice v Reduxi
  6. Nastavitev OCPP v aplikaciji Charge Amps Installer
  7. Preizkus komunikacije v Reduxi
  8. Preverjanje meritev
  9. Povzetek
  10. Pogoste težave
  11. Sorodni članki

1 Tehnična dokumentacija

Dokumenti proizvajalca za polnilnico Charge Amps:

2 Potrebna oprema

Potrebujete:

  • Reduxi Controller
  • Polnilnica Charge Amps (Halo, Luna, …) z Wi‑Fi in OCPP
  • Serijska številka polnilnice (uporablja se kot Device identifier)
  • Pametni telefon z aplikacijo Charge Amps Installer (Android ali iOS)
  • Omrežje Wi‑Fi, v katerega se lahko povežeta krmilnik Reduxi Controller in polnilnica
  • Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi

3 Prijava v spletni vmesnik Reduxi

Spletni vmesnik Reduxi lahko odprete na dva načina:

Na daljavo
📱
Aplikacija Reduxi
Prek tunelske povezave · deluje od koder koli
🖥️
Spletni brskalnik
V lokalnem omrežju · prek naslova IP ali reduxi.local
📱 3.1 Prek aplikacije Reduxi
1
Odprite aplikacijo in se prijavite
Zaženite aplikacijo Reduxi na pametnem telefonu ali tablici in se prijavite s svojimi podatki.
2
Odprite Reduxi devices
Tapnite ikono menija (tri črte, zgoraj levo) in izberite Reduxi devices.
3
Aktivirajte tunelsko povezavo
Vklopite tunelsko povezavo in počakajte, da postane aktivna.
4
Odprite Configurator
Tapnite Open configurator. Odpre se spletni vmesnik Reduxi.
Aplikacija Reduxi: ikona menija (2), Reduxi devices (3), gumb Activate tunnel connection (4)
Aktivirajte tunelsko povezavo (korak 3)
Besedilni opis te slike

Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.

Aplikacija Reduxi, gumb Open configurator (korak 5) in domači zaslon Reduxi Configurator prek tunelske povezave (korak 6)
Odprite Configurator (korak 4)
Besedilni opis te slike

Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.

🖥️ 3.2 Prek spletnega brskalnika
1
Odprite stran za prijavo
Na napravi v istem omrežju odprite spletni brskalnik in vnesite naslov IP krmilnika ali http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.
2
Log in
Uporabniško ime: admin · Geslo: admin (tovarniška nastavitev)
Prijavna stran Reduxi Configurator na naslovu reduxi.local, naslovna vrstica je označena
Prijavni zaslon Reduxi Controllerja
Besedilni opis te slike

Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.

Domači zaslon Reduxi Configurator po prijavi: energijski tok s hišo 24.20 kW, omrežje 24.20 kW, EV charger 31.00 kW
Spletni vmesnik krmilnika po prijavi
Besedilni opis te slike

Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.

4 Nastavitev statičnega naslova IP za krmilnik Reduxi Controller

Polnilnica se s krmilnikom poveže prek naslova IP. Stalen naslov ohranja to povezavo stabilno.

4.1 Odprite omrežne nastavitve

V Reduxi Configurator (glejte ⁠točko 3⁠) izberite Settings – Network.

Spletni vmesnik Reduxi na telefonu: meni Settings razširjen, vnos Network označen z modrim okvirjem
Settings – Network
Besedilni opis te slike

Posnetek zaslona spletnega vmesnika Reduxi v brskalniku na telefonu (vrstica stanja čas 22:32, naslovna vrstica 192.168.1.50 z opozorilnim trikotnikom). Leva vrstica z ikonami: logotip strele, ikona naprave (izbrana), ikona strele, ikona grafa. Glava: Home, zelen status Connected, čas 22:32:26. Majhen diagram energijskih tokov prikazuje ikono omrežja in ikono PV z vrednostjo 6.800 kW. Meni Settings (razširjen, znak minus) z vnosoma Grid in Network; vnos Network je označen z debelim modrim okvirjem.

4.2 Vnesite statični naslov IP

Izberite Static IP. Vnesite podatke o statičnem naslovu IP za komunikacijski modul, ki je povezan v vaš LAN (WAN, LAN ali Wi‑Fi). Izberite Save.

Reduxi Settings WAN: vrsta STATIC, IP 192.168.1.50, omrežna maska 255.255.255.0, prehod 192.168.1.1
Nastavitve statičnega naslova IP
Besedilni opis te slike

Posnetek zaslona strani z omrežnimi nastavitvami Settings v spletnem vmesniku Reduxi na telefonu (vrstica stanja čas 22:37). Leva vrstica z ikonami: logotip strele, ikona naprave/čipa, ikona strele, ikona grafa, ikona zobnika (izbrana). Naslov strani: Settings. Zavihki: WAN (z zeleno piko), LAN, Wi-Fi, Mobile, DNS server, Proxy server, Network redundancy. Polja: Type: STATIC (spustni seznam); IP: 192.168.1.50; Netmask: 255.255.255.0; Gateway: 192.168.1.1 (z ikono informacij); Network isolation (z ikono informacij): stikalo, ki kaže Yes. Gumb: Save.

5 Dodajte polnilnico v Reduxi

Vzpostavite komunikacijo OCPP med polnilnico in krmilnikom Reduxi Controller.

5.1 Osnovne nastavitve

Kliknite + Add device.

Levi meni Reduxi Configurator: gumb + Add device, označen z modrim okvirjem, pod Devices
Gumb Add device
Besedilni opis te slike

Posnetek zaslona vrha levega menija Reduxi Configurator. Logotip: reduxi Configurator. Devices (razširjen, znak minus) navaja en vnos, Energy Meter (ikona omrežja), sledi gumb + Add device, ki je označen z debelim modrim okvirjem. Spodaj: Strategies (+), Utility Rate Plan, Settings (+).

Vnesite osnovne nastavitve:

  • Device type: EV charger
  • Type: OCPP 1.6 - JSON
  • Name: poljubno ime
Reduxi, osnovne nastavitve: device type EV charger, type OCPP 1.6 - JSON, name Chargeamps Halo
Basic settings: device type, type in name
Besedilni opis te slike

Posnetek zaslona spletnega vmesnika Reduxi, stran Device, korak 1 Basic settings. Zgoraj desno: zelen status Connected. Leva vrstica z ikonami z logotipom strele, ikono naprave (izbrana), ikono strele, ikono grafa, ikono zobnika. Indikator korakov: 1 Basic settings (aktiven), 2 Communication channel (zatemnjen). Naslov: Basic settings. Polja: Device type *: EV charger; Type *: OCPP 1.6 - JSON; Name *: Chargeamps Halo. Gumba: Back, Next (turkizen).

5.2 Nastavitve komunikacije

Nastavite komunikacijski kanal za OCPP:

Parameter Vrednost
Identifikator naprave Serijska številka polnilnice
Controller OCPP JSON 1.6 URL Prikazano na dnu strani z nastavitvami. Primer: ws://192.168.1.97/ocpp/1.6/json
Reduxi, polnilnica za EV, korak 2: Device identifier, connector 1, AC, URL OCPP JSON 1.6 ws://192.168.1.97/ocpp/1.6/json
Komunikacijske nastavitve: Device identifier
Besedilni opis te slike

Posnetek zaslona spletnega vmesnika Reduxi na ozkem zaslonu, stran Device, korak 2 Communication channel. Zgoraj desno: zelen status Connected. Leva vrstica z ikonami: logotip strele, ikona naprave (izbrana), ikona strele, ikona grafa, ikona zobnika. Indikator korakov: 1 Basic settings, 2 Communication channel (aktiven). Naslov: Communication channel and device configuration. Sivo opozorilo: There are no available connections. Polja: Device identifier *: 2104031222T; Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Auto detect from EVSE; Per phase max. current manual override: 16 (namig: In effect when manual override is selected); Forward communication to backend OCPP server: wss://ocpp.charge.space/ocpp; Override authentication username for backend OCPP server: prazno; Override authentication password for backend OCPP server: prazno; Forward measurements to backend OCPP server once every: 1 second; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.97/ocpp/1.6/json (polje samo za branje, označeno, z gumbom za kopiranje). Gumba: Back, Done.

Controller OCPP JSON 1.6 URL potrebujete v ⁠točki 6⁠.

6 Nastavitev OCPP v aplikaciji Charge Amps Installer

URL OCPP krmilnika Reduxi Controller prilepite v meni CPMS Connection v aplikaciji.

6.1 Namestite aplikacijo Charge Amps Installer

Ikona aplikacije Charge Amps Installer, črn kvadrat z logotipom CHARGE AMPS
Aplikacija Charge Amps Installer
Besedilni opis te slike

Ikona aplikacije Charge Amps Installer: zaobljen črn kvadrat z belim simbolom (dva nad seboj naložena vrhova, podobna goram) nad belim besedilom CHARGE AMPS.

Google Play: https://play.google.com/store/apps/details?id=com.chargeamps.installer&hl=en_US

Apple App Store: https://apps.apple.com/de/app/charge-amps-installer/id6446256364

6.2 Povežite se s polnilnico Charge Amps

Video: https://www.youtube.com/watch?v=wQN1QZn6INY

6.3 Polnilnico povežite v isto omrežje Wi‑Fi kot krmilnik Reduxi Controller

Krmilnik Reduxi Controller in polnilnica morata biti v istem omrežju Wi‑Fi. V aplikaciji odprite meni Internet, izberite omrežje Wi‑Fi in polnilnico povežite s poverilnicami tega omrežja.

6.4 Vnesite URL OCPP

1
Odprite CPMS Connection
Izberite meni Advanced in pod CPMS Connection izberite Edit.
Aplikacija Charge Amps Installer, napredne nastavitve: CPMS connection ws://192.168.1.50/ocpp/1.6/json, Connected
Advanced – CPMS Connection
Besedilni opis te slike

Posnetek zaslona aplikacije Charge Amps Installer na telefonu (vrstica stanja čas 22:59), temna tema, zaslon SETTINGS z zavihkoma General in Advanced (izbran Advanced). Naprava: Charge Amps Luna, serijska številka LUNA-020100003. Razdelek CPMS CONNECTION: ws://192.168.1.50/ocpp/1.6/json s povezavo Edit; zelena pika s stanjem Connected. Razdelek CHARGE POINT ID: 0201000039. Razdelek CHARGER CONFIGURATION s povezavo Edit: Maximum current: 16 A; Installation phase(s): 3; Installation phase order: RST; Fallback current: 10 A. Gumb: Complete configuration.

2
Prilepite URL
Pod OCPP server URL prilepite URL OCPP iz krmilnika Reduxi Controller (glejte ⁠točko 5⁠). Primer: ws://192.168.1.97/ocpp/1.6/json. Kliknite Connect.
Aplikacija Charge Amps Installer, CPMS connection: OCPP server URL ws://192.168.1.50/ocpp/1.6/json
OCPP server URL
Besedilni opis te slike

Posnetek zaslona aplikacije Charge Amps Installer na telefonu (vrstica stanja čas 22:58), temna tema, zaslon CPMS CONNECTION. Besedilo: Enter the credentials to connect to the Charge Point Management System (CPMS). Polja: OCPP server URL: ws://192.168.1.50/ocpp/1.6/json s povezavo Reset in ikono pomoči; primer besedila: Example: wss://server.com/ocpp; Charge Point ID: 0201000039, z ikono pomoči; Authorization Password: prazno, z ikono pomoči. Gumb: Connect (bel).

3
Dokončajte nastavitev
Kliknite Complete configuration.
Aplikacija Charge Amps Installer, gumb Complete configuration
Dokončajte nastavitev
Besedilni opis te slike

Posnetek zaslona širokega belega zaobljenega gumba s temnim besedilom Complete configuration na črni podlagi, iz aplikacije Charge Amps Installer.

4
Potrdite
Kliknite I understand.
Aplikacija Charge Amps Installer, gumb I understand
I understand
Besedilni opis te slike

Posnetek zaslona širokega gumba z belim besedilom I understand na črni podlagi, z belim zaobljenim robom, iz aplikacije Charge Amps Installer.

7 Preizkus komunikacije v Reduxi

Vrnite se v Reduxi Configurator in odprite nastavitve nove naprave. Spodaj desno kliknite Test communication. Preizkus polnilnico prebere enkrat in nič se ne shrani. Če je preizkus uspešen, kliknite Done: šele Done ustvari napravo.

Preizkus vrne enega od treh izidov:

Reduxi, Test communication uspešen: največja delovna moč 22080.0 W, največji tok po fazi 32.0 A
Primer 1: Komunikacija deluje pravilno
Besedilni opis te slike

Posnetek zaslona pogovornega okna Test communication v spletnem vmesniku Reduxi, ki prikazuje uspešen preizkus. Besedilo v zeleni barvi: Successful readout from device. Vrednosti: Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Import active power: 0.0 W; Max. active power: 22080.0 W; Max. current per phase: 32.0 A; Min. active power: 0 W; State name: AVAILABLE null. Gumb: Close. Križec za zapiranje zgoraj desno.

Reduxi, Test communication ni uspel: najdena 1 naprava OCPP, Device identifier my_station_ID1
Primer 2: Komunikacija z napravo 1 ni mogoča, ID naprave ni nastavljen ali je drugačen
Besedilni opis te slike

Posnetek zaslona pogovornega okna Test communication v spletnem vmesniku Reduxi, ki prikazuje neuspešen preizkus. Prvo polje (rdeče-rjavo besedilo): Unable to communicate with device. Drugo polje: Number of devices found on OCPP - JSON 1.6: 1; Device identifier: my_station_ID1. Gumb: Close. Križec za zapiranje zgoraj desno.

Reduxi, Test communication ni uspel: Number of devices found on OCPP - JSON 1.6: 0
Primer 3: Naprava s komunikacijo OCPP 1.6 ni najdena
Besedilni opis te slike

Posnetek zaslona pogovornega okna Test communication v spletnem vmesniku Reduxi, ki prikazuje neuspešen preizkus. Prvo polje (rdeče-rjavo besedilo): Unable to communicate with device. Drugo polje: Number of devices found on OCPP - JSON 1.6: 0. Gumb: Close. Križec za zapiranje zgoraj desno. Vrstica strani za pogovornim oknom je delno vidna na spodnjem robu (besedilo je odrezano, konča se z backend OCPP server).

8 Preverite meritve

8.1 Last measurements

Ko je komunikacija vzpostavljena, v Reduxi Configurator pod Devices – EV charger preverite vrednosti.

8.2 Omogočite upravljanje prek Reduxi

Pod Devices v Reduxi Configurator nastavite control type polnilnice na AUTO. Šele takrat ukazi strategije vplivajo na polnilnico.

Če želite polnjenje upravljati z dinamičnimi cenami in dinamičnimi tarifami, določite strategijo, kot je opisano v članku Strategies for Reduxi controller.

✓ Povzetek

Priprava (točki 1-2): Zberite priročnike in opremo, vključno s serijsko številko polnilnice.

Polnilnica Charge Amps (točka 6): Namestite aplikacijo Installer, se povežite v isto omrežje Wi‑Fi in URL OCPP krmilnika prilepite v CPMS Connection.

Dodajanje v Reduxi (točke 3-5, 7): Prijavite se, nastavite statični naslov IP, dodajte napravo OCPP 1.6 - JSON s serijsko številko kot Device identifier, zaženite Test communication in kliknite Done.

Zagon (točka 8): Preverite zadnje meritve in nastavite control type na AUTO.

→ Pogoste težave

Težava Rešitev
Test communication: komunikacija z napravo 1 ni mogoča Device identifier ni nastavljen ali je drugačen. Serijsko številko polnilnice vnesite natančno (točka 5.2).
Test communication: naprava s komunikacijo OCPP 1.6 ni najdena Preverite, ali je URL OCPP vnesen v CPMS Connection (točka 6.4) in ali sta polnilnica in krmilnik v istem omrežju Wi‑Fi (točka 6.3).
Open configurator se ne odpre ali ostane prazen Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu.
Prijava z admin je zavrnjena Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje.
reduxi.local se ne naloži Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo.
Test komunikacije ne uspe, naprava je videti brez povezave Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen.
