Povezovanje krmilnika Reduxi s polnilnico ChargeAmps (Halo, Luna, ...). Polnilnico ChargeAmps je mogoče povezati preko Wi-Fi-ja in uporablja protokol OCPP.
1. Prijavite se v aplikacijo Reduxi in nastavite statični IP za krmilnik Reduxi in

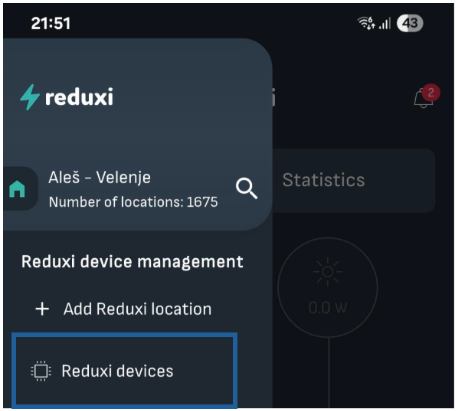

1.1 Prijava v aplikacijo Reduxi -> Izberite ikono menija in izberite »Naprave Reduxi«

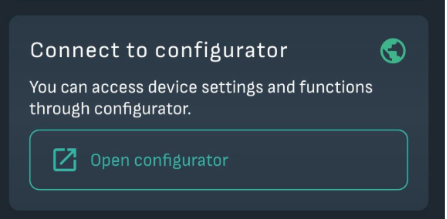

1.2 Izberite možnost “Odpri konfiguracijo”
1.3 Vnesite uporabniško ime (admin) in geslo (privzeto je admin).

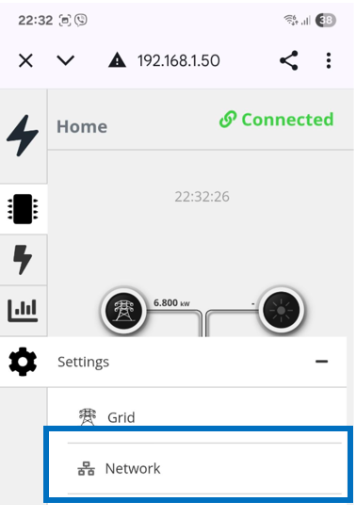

1.4 Izberite Nastavitve -> Omrežje

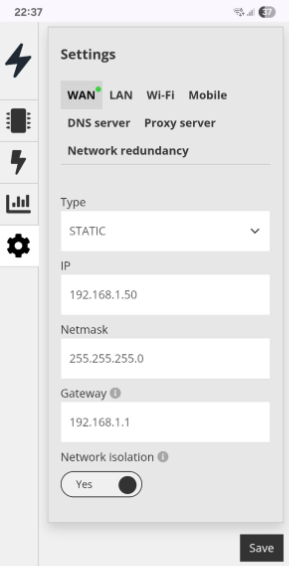

1.5. Izberite “Statični IP” in vnesite podatke za vaše nastavitve statičnega IP-ja v komunikacijskem modulu, ki je povezan z vašim LAN-om (WAN, LAN ali WiFi) in izberite “Shrani”
2. Dodajte napravo in ustvarite konfiguracijo za OCPP komunikacijo med polnilnico in krmilnikom Reduxi

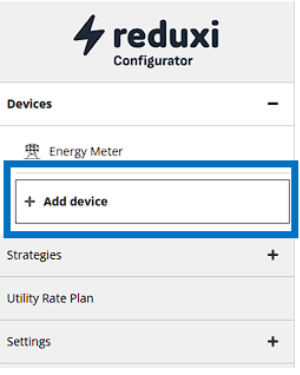

2.1 Izberite “Dodaj napravo”

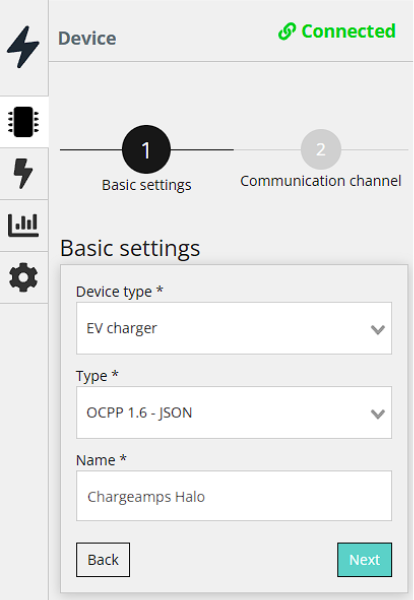

2.2 Vnesite osnovne nastavitve:
- Izberite vrsto naprave: Polnilnik za električna vozila
- Izberite vrsto: OCPP 1.6 - JSON
- In ime

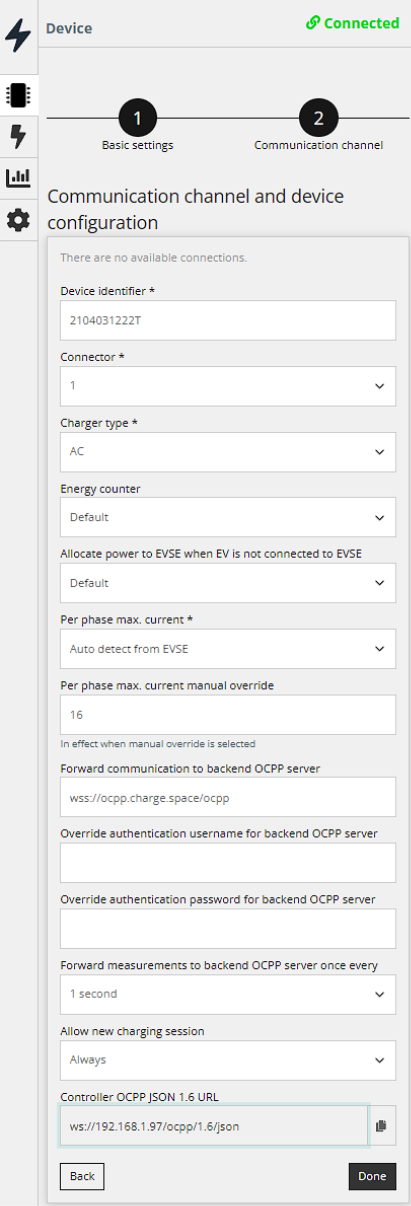

2.3 Konfigurirajte komunikacijski kanal za OCPP:
- Vnesite »Identifikator naprave« (Serijska številka polnilnice)
- Na dnu strani z nastavitvami najdete “Krmilnik OCPP JSON 1.6 URL” - Primer URL-ja: ws://192.168.1.97/ocpp/1.6/json
3. Konfigurirajte OCPP v aplikaciji Charge Home
Po pridobitvi pravilnega URL-ja OCPP ga morate prilepiti v meni 'Povezava CPMS', ki se nahaja v aplikaciji Charge Home.
3.1 Namestite aplikacijo ChargeAmps Installer:
Aplikacija je na voljo v trgovini Google Store: https://play.google.com/store/apps/details?id=com.chargeamps.installer&hl=en_US
Aplikacija je na voljo v trgovini Apple App Store: https://apps.apple.com/de/app/charge-amps-installer/id6446256364
3.2 Povežite se z aplikacijo Charge Amps
Video, kako se povezati: https://www.youtube.com/watch?v=wQN1QZn6INY
3.3 Povežite polnilnik z istim omrežjem Wi-Fi kot krmilnik Reduxi
Krmilnik Reduxi in ChargeAmps morata biti povezana z istim omrežjem Wi-Fi. To lahko storite prek menija 'Internet' v aplikaciji. Preprosto izberite želeno omrežje Wi-Fi in povežite ChargeAmps z njim z uporabo poverilnic za to omrežje.

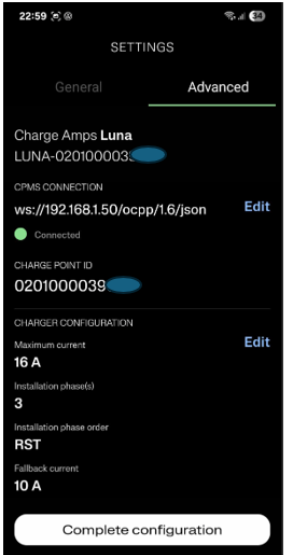

3.4 Izberite meni “Napredno” in izberite “Uredi” pod Povezavo CPMS

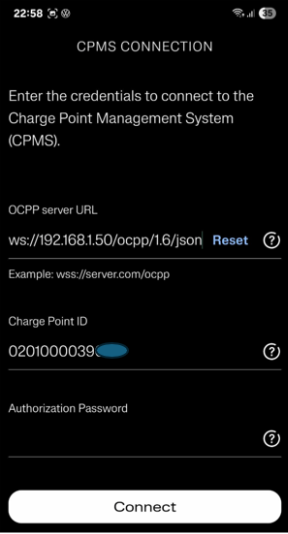

3.5 Pod OCPP strežnikom ULR kopirajte naslov URL OCPP iz krmilnika Reduxi v meniju “Napredno” in izberite “Uredi” pod Povezavo CPMS v koraku 2.3. (Primer: ws://192.168.1.97/ocpp/1.6/json) in kliknite “Poveži”
3.6 V naslednjem koraku kliknite “Zaključi konfiguracijo”
3.7 V naslednjem koraku kliknite “Razumem”
4. Testirajte komunikacijo v aplikaciji Reduxi
Vrnite se v nastavitve in aplikacijo Reduxi in kliknite “Testiraj komunikacijo”
Obstajajo trije različni primeri odziva komunikacije.

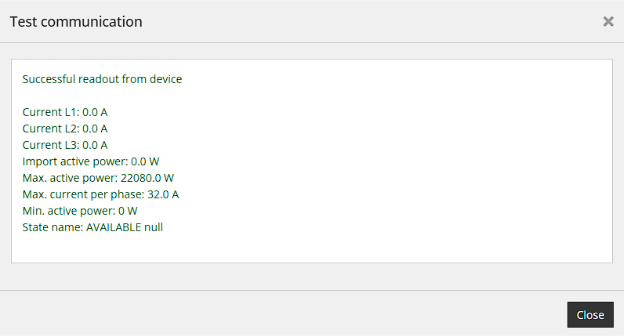

Primer 1: Komunikacija deluje pravilno

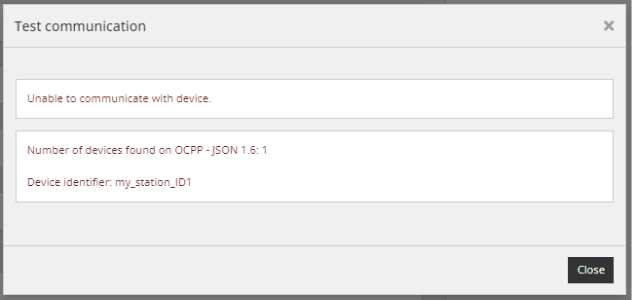

Primer 2: Ni mogoče komunicirati z napravo 1, ID naprave ni nastavljen ali je drugačen
Primer 3: Ni najdena nobena naprava s komunikacijo OCPP 1.6
