Ta dokument je namenjen proizvajalcem naprav, kot so solarni razsmerniki, hibridni razsmerniki, polnilnice EV itd. Integracijo nove naprave v okolje Reduxi izvede razvojna ekipa Reduxi. Proizvajalci pa pri tem pomagajo z ustreznimi informacijami.

1 Kaj je Reduxi?

Reduxi je pametni sistem za upravljanje energije (Energy Management System, EMS), ki optimizira tok električne energije med proizvodnjo, shranjevanjem in porabo. Povezuje in upravlja naprave, kot so hibridni, solarni ali baterijski razsmerniki, polnilnice EV, toplotne črpalke, sistemi HVAC in števci omrežja, ter tako zagotavlja, da se energija uporablja čim učinkoviteje in stroškovno ugodno.

Z nadzorom v realnem času in napredno optimizacijo Reduxi omogoča večjo lastno porabo obnovljive energije, znižuje stroške in podpira stabilnost omrežja. Pri baterijskih hranilnikih na primer Reduxi usklajuje komunikacijo med sistemom za upravljanje baterije (Battery Management System, BMS) in sistemom za pretvorbo moči (Power Conversion System, PCS), vendar je pomembno, da Reduxi sam ni razsmernik, PCS ali BMS — je nadrejena inteligenca, ki jih upravlja in sinhronizira.

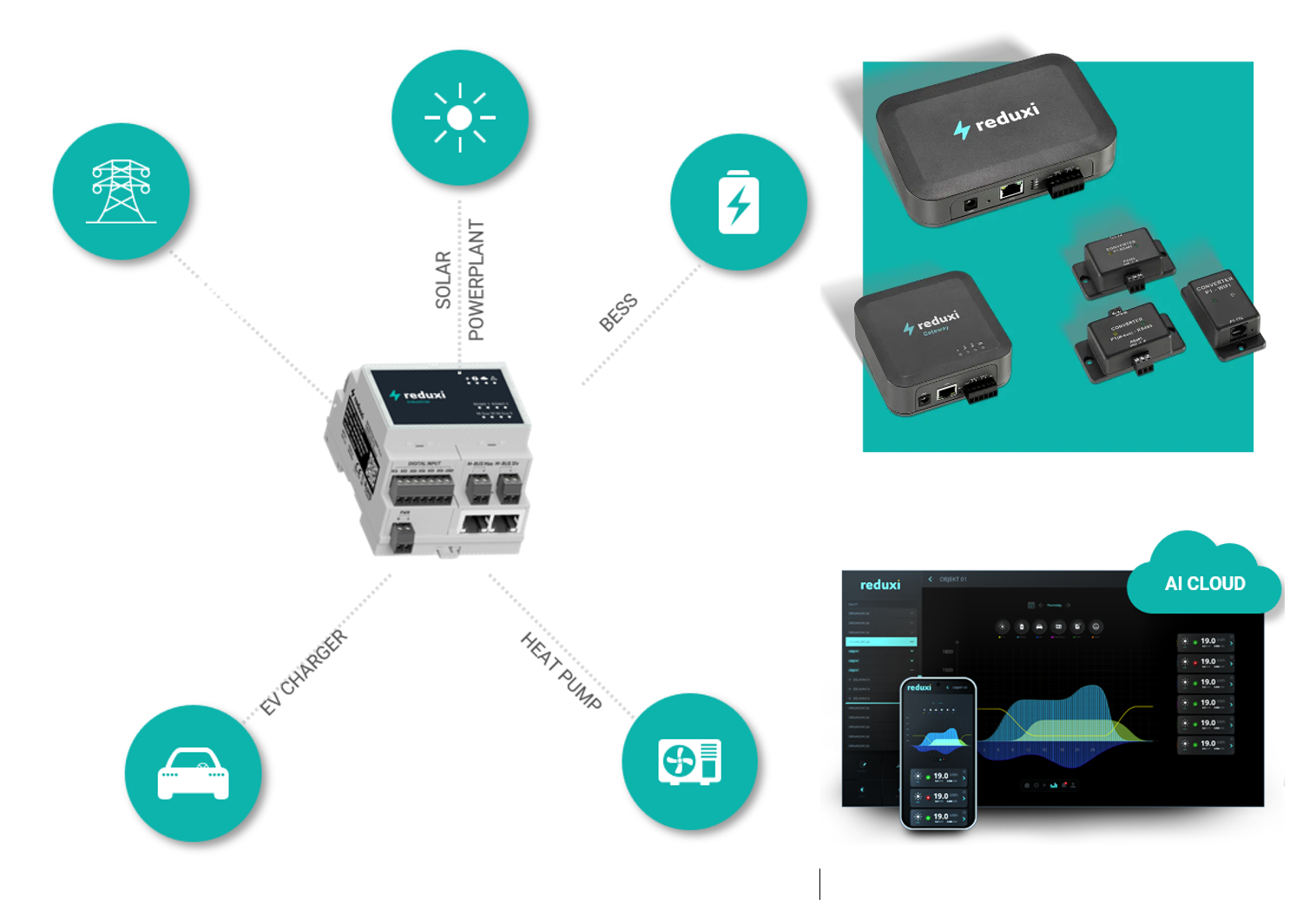

Besedilni opis te slike

Shema na belem ozadju. Levo: siva naprava za DIN-letev z oznako reduxi Industrial, z več sponkovnimi bloki (z oznakami DIGITAL INPUT, M-BUS Max, M-BUS Div, PWR) in dvema ethernetnima vratoma, na sredini. Pikčaste črte vodijo od nje do petih zelenih krogov z belimi ikonami: daljnovod (zgoraj levo, brez oznake), sonce z navpično oznako SOLAR POWERPLANT (zgoraj), baterija s strelo z oznako BESS (zgoraj desno od naprave), avtomobil z oznako EV CHARGER (spodaj levo) in ventilatorska enota z oznako HEAT PUMP (spodaj desno). Desna stran: turkiziren kvadrat s štirimi temno sivimi napravami reduxi: velik krmilnik z napajalno vtičnico, ethernetnimi vrati in zelenim sponkovnim blokom; manjša škatla z oznako reduxi Gateway; in tri majhne škatle pretvornikov z oznakama CONVERTER in P1 - WiFi (oznake majhne). Pod turkiznim kvadratom: zelena oblika oblaka z besedilom AI CLOUD in temen posnetek nadzorne plošče z menijem reduxi levo, barvnim grafom krivulje moči, več vrsticami z vrednostjo 19.0 desno in pametnim telefonom spredaj, ki prikazuje aplikacijo reduxi s podobnim grafom in vrsticami z 19.0.

2 Kako Reduxi komunicira z napravami?

Da lahko Reduxi opravlja vlogo EMS, mora komunicirati neposredno s povezanimi napravami. To vključuje:

• Branje meritev in stanj – Reduxi zbira podatke v realnem času, kot so izhodna moč, raven porabe, stanje napolnjenosti (SOC), stanje delovanja in razmere v omrežju.
• Pisanje ukazov in ciljnih vrednosti (setpoints) – Reduxi aktivno pošilja krmilne signale nazaj napravam, da vpliva na njihovo delovanje, npr. prilagaja izhod razsmernika, upravlja moč polnjenja/praznjenja baterije, prilagaja moč polnjenja EV ali aktivira prilagodljive porabnike.

Ta dvosmerna komunikacija je bistvena: brez nje bi Reduxi lahko samo spremljal, ne pa optimiziral. Z izmenjavo informacij in ukazov Reduxi zagotavlja, da vsaka naprava deluje usklajeno z drugimi in da so lokalni energijski tokovi usklajeni z ekonomskimi, tehničnimi in omrežnimi zahtevami.

Reduxi podpira standardizirane komunikacijske protokole (kot so Modbus (RTU in TCP), API, DLMS, OCPP in drugi), ki omogočajo brezhibno interoperabilnost s hibridnimi razsmerniki, baterijskimi razsmerniki, števci in drugimi nadzorovanimi napravami.

Najpogosteje uporabljen način komunikacije je prek Modbus.

3 Zahteve za integracijo naprav v okolje Reduxi

Okolje Reduxi običajno podpira integracijo naslednjih vrst naprav:

• Baterijski hranilnik energije (Battery Energy Storage System, BESS)
• Fotonapetostni (PV) razsmernik
• Hibridni razsmernik
• Sistem za ogrevanje, prezračevanje in klimatizacijo (Heating, Ventilation, and Air-Conditioning, HVAC)
• Oprema za oskrbo električnih vozil (EVSE / polnilnica EV)
• Druge združljive naprave

Glavni komunikacijski protokol za integracijo naprav je Modbus. Možni pa so tudi komunikacija API, M-bus, analogno upravljanje (4-20 mA), upravljanje prek relejev in podobno.
Za upravljanje prek Modbus mora zato proizvajalec zagotoviti popolno tabelo registrov Modbus, ki jasno določa:

• Input registers za merilne podatke (npr. napetost, tok, stanje napolnjenosti).
• Holding registers za krmilne ukaze (npr. omogočanje/onemogočanje polnjenja, nastavitev omejitev moči, ciljne vrednosti, ukazi za omogočanje/onemogočanje, izbira načina).
• Discrete inputs za stanja sistema (npr. alarmi, stanje zaščite).
• Coils za binarne krmilne signale (npr. zagon/zaustavitev).

Ta tabela registrov mora omogočati tako spremljanje sistemskih parametrov kot upravljanje delovnih stanj.

Primer definicij registrov Modbus za baterijski hranilnik energije:

(Naslovi so primeri — dejanske vrednosti mora v tabeli registrov določiti proizvajalec.)

4 Koraki za integracijo nove naprave

1. Potrditev proizvajalca – Proizvajalec preveri, ali naprava izpolnjuje predhodno določene zahteve.
2. Zagotovitev dokumentacije – Proizvajalec dostavi dokumentacijo o komunikaciji in upravljanju, običajno v obliki PDF ali Excel. Vključuje popolno tabelo registrov Modbus in povzetek ključnih registrov. Možne so tudi alternativne metode integracije (npr. API).
3. Namestitev naprave in krmilnika – Partner namesti napravo na ciljni lokaciji (npr. stanovanjski ali industrijski objekt). Partner namesti in poveže tudi krmilnik Reduxi ter zagotovi, da je naprava za Reduxi dostopna prek TCP/IP, RS485 ali drugega podprtega vmesnika.
4. Implementacija in testiranje pri Reduxi – Ekipa Reduxi razvije in preveri komunikacijo in upravljanje v skladu s priloženimi specifikacijami.
5. Podpora partnerja med testiranjem – Partner pomaga pri preverjanju, zlasti kadar je potrebna dodatna konfiguracija prek lokalnega uporabniškega vmesnika naprave.
6. Podpora proizvajalca – Proizvajalec zagotovi pojasnila in tehnično pomoč, če se med integracijo pojavijo vprašanja.
7. Certificiranje – Ekipa Reduxi zaključi integracijo in izvede certifikacijski nabor testov za preverjanje združljivosti naprave.
8. Zaključek – Ko je naprava certificirana, je mogoče katero koli napravo iste vrste povezati z Reduxi v manj kot eni minuti.

5 Posebne zahteve glede na vrsto naprave

Ta razdelek določa konkretne zahteve glede na vrsto naprave:

• Baterijski razsmerniki
• Hibridni razsmerniki
• Solarni PV razsmerniki (kmalu)
• HVAC (kmalu)
• Polnilnice EV (EVSE) (kmalu)
