Kako povezati nizovne razsmernike Growatt s krmilnikom Reduxi

Nizovni razsmernik Growatt MAX 100-150KTL3-X povežite s krmilnikom Reduxi Controller prek Modbus RTU. Tako dobite največjo prilagodljivost in nižje stroške energije.

🔧 Growatt MAX 100-150KTL3-X · Reduxi Controller
🌐 Modbus RTU (RS-485)
🔌 Vrata razsmernika 485-1 · Reduxi Port 1 (A+ / B-)

📄 Prenesi kot PDF

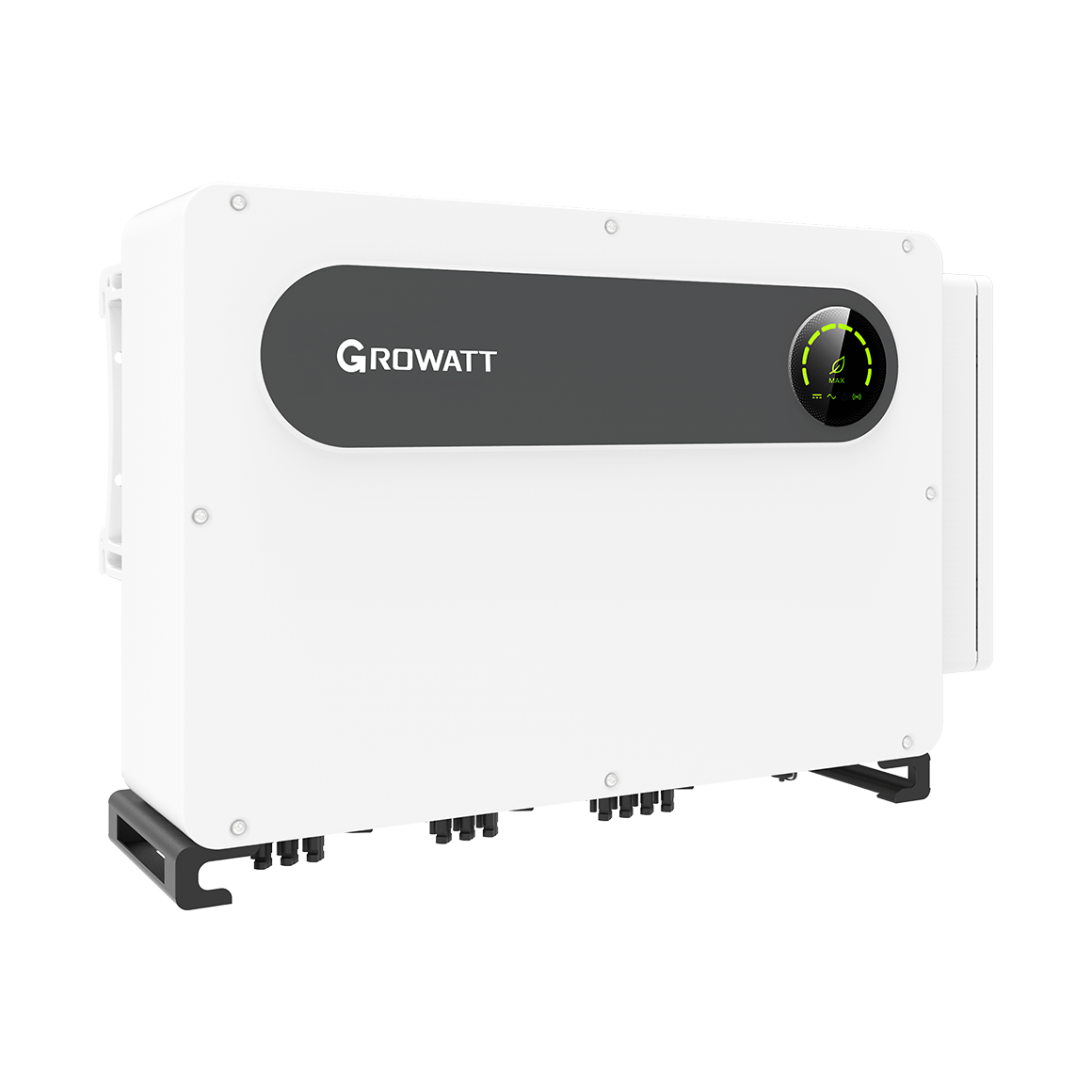

Fotografija nizovnega razsmernika Growatt MAX 100-150KTL3-X, belo ohišje z logotipom GROWATT
Nizovni razsmernik Growatt MAX 100-150KTL3-X
Besedilni opis te slike

Produktna fotografija nizovnega razsmernika Growatt MAX 100-150KTL3-X na beli podlagi: veliko belo stensko ohišje razsmernika s temno sivo sprednjo ploščo na vrhu z logotipom GROWATT in okroglim zaslonom z zelenim obročem na desni. Črni montažni nosilci in priključki DC so spodaj.

📋 V tem članku
  1. Priprava
  2. Povežite razsmernik s krmilnikom Reduxi Controller prek RS-485 Modbus RTU
  3. Prijava v spletni vmesnik Reduxi
  4. Dodajanje razsmernika v Reduxi
  5. Preverjanje meritev
  6. Povzetek
  7. Pogoste težave
  8. Sorodni članki

1 Priprava

1.1 Tehnična dokumentacija

Spletna stran Growatt navaja vse razsmernike Growatt in navodila za namestitev. Uporabniški priročnik za Growatt MAX 100-150KTL3-X je primer navodil za namestitev.

1.2 Potrebna oprema

  • Reduxi Controller
  • Nizovni razsmernik Growatt MAX 100-150KTL3-X
  • Oklopljen kabel z zvitimi paricami za komunikacijski vod RS-485 (priporočeno)
  • Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi

2 Povežite razsmernik s krmilnikom Reduxi Controller prek RS-485 Modbus RTU

Modbus RTU se uporablja za dostop do vmesnika nizovnega razsmernika. Zato morate vzpostaviti fizično povezavo.

2.1 Poiščite priključek RS-485 na razsmerniku

Komunikacijski priključki Modbus so na spodnji strani razsmernika. Priključek RS-485 je na mestu H na sliki (pogled na sponke od spodaj).

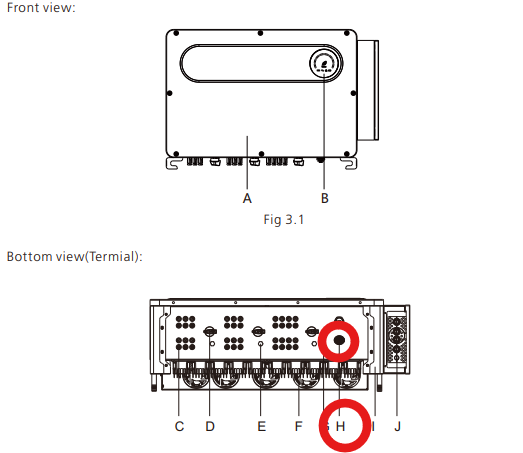

Razsmernik Growatt, pogled od spredaj in od spodaj (sl. 3.1): rdeča kroga označujeta mesto H, priključek RS-485
Pogled na sponke od spodaj, RS-485 na mestu H
Besedilni opis te slike

Diagram iz priročnika, sl. 3.1, črtne risbe razsmernika. Zgoraj: oznaka Front view: z risbo sprednje strani ohišja razsmernika; črka A kaže na telo ohišja, črka B na okrogli zaslon zgoraj desno; napis Fig 3.1. Spodaj: oznaka Bottom view(Termial): z risbo spodnje strani, ki prikazuje skupine sponk DC, okrogle kabelske uvodnice in sponkovni blok na desnem koncu. Črke pod uvodnicami in priključki: C, D, E, F, H, I, J. Rdeč krog označuje okrogel črn priključek v zgornjem delu nad uvodnico z oznako H, drugi rdeči krog pa označuje črko H pod njim.

1
Odprite vmesnik COM
Odvijte vodoodporni pokrov vmesnika COM (H na sliki) in ga odstranite.
2
Priključite vod RS-485
Komunikacijski vod RS-485 priključite na vrata 485-1.
3
Spoznajte funkcije vrat
RS485-1 lahko uporabite za vzporedno komunikacijo več naprav in preprečevanje protitoka pri več napravah. RS485-2 lahko uporabite za vzporedno komunikacijo več naprav in preprečevanje protitoka pri posamezni napravi.
4
Razsmernike povežite v verigo
Razsmerniki so povezani drug za drugim prek komunikacijskega voda RS485. Konec komunikacijskega voda 485_A/B je povezan z nadzorno opremo za oddaljeni nadzor več naprav.

2.2 Povezava posameznega razsmernika

  • Za komunikacijski vod RS-485 uporabite oklopljen vodnik z zvitimi paricami (priporočeno).
  • Pri komunikaciji posamezne naprave povežite komunikacijski vod na pin 3/4 in njegovo oklopno plast na pin 1.
  • Slika prikazuje tipa sponk RS-485: sponka tipa 1 in sponka tipa 2.

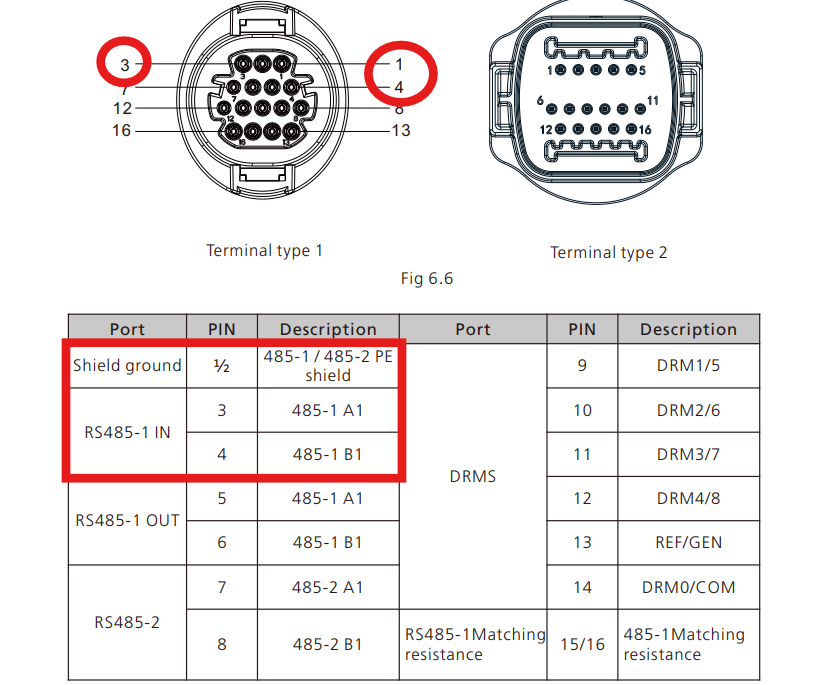

Tipa sponk Growatt RS-485 1 in 2 s tabelo pinov; RS485-1 IN pina 3 (A1) in 4 (B1) v rdečem okvirju
Sponka RS-485 tipa 1 in sponka tipa 2
Besedilni opis te slike

Diagram in tabela iz priročnika (sl. 6.6), ki prikazujeta sponke RS-485 razsmernika. Zgoraj: dve okrogli večpolni sprednji strani priključkov z oznakama Terminal type 1 in Terminal type 2 (slika je zgoraj odrezana). Na Terminal type 1 sta označena pina 3 (levo, rdeč krog) in 1 (desno, rdeč krog), s številkami drugih pinov 4, 7, 8, 12, 13, 16. Terminal type 2 prikazuje oštevilčenje od 1 do 5, od 6 do 11 in od 12 do 16. Tabela s stolpci Port, PIN, Description (leva polovica) in Port, PIN, Description (desna polovica). Leva polovica: Shield ground, PIN 1/2, 485-1 / 485-2 PE shield; RS485-1 IN, PIN 3, 485-1 A1; RS485-1 IN, PIN 4, 485-1 B1; RS485-1 OUT, PIN 5, 485-1 A1; RS485-1 OUT, PIN 6, 485-1 B1; RS485-2, PIN 7, 485-2 A1; RS485-2, PIN 8, 485-2 B1. Vrstice Shield ground, PIN 3 in PIN 4 (RS485-1 IN) so obdane z rdečim okvirjem. Desna polovica: vrata DRMS s PIN 9 DRM1/5, PIN 10 DRM2/6, PIN 11 DRM3/7, PIN 12 DRM4/8, PIN 13 REF/GEN, PIN 14 DRM0/COM; PIN 15/16 485-1 Matching resistance (vrata RS485-1 Matching resistance).

Razsmernik povežite z vmesnikom Port 1 ali Port 2 krmilnika Reduxi Controller. Na sliki je 485-1 A1 povezan z A+ (Port 1), 485-1 B1 pa z B- (Port 1).

Razsmernik Growatt Reduxi Controller
485-1 A1 A+ (Port 1)
485-1 B1 B- (Port 1)

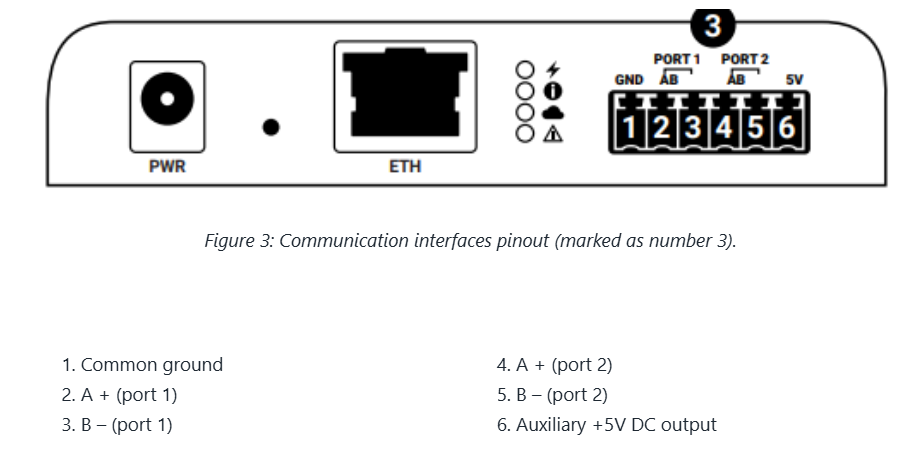

Razporeditev pinov komunikacijske sponke krmilnika Reduxi Controller: 1 GND, 2 A+ in 3 B- port 1, 4 A+ in 5 B- port 2, 6 +5V
RS-485 razsmernika, povezan z vrati Port 1 krmilnika Reduxi Controller
Besedilni opis te slike

Diagram iz priročnika: Figure 3: Communication interfaces pinout (označeno s številko 3). Risba sprednjega roba ohišja krmilnika: okrogla napajalna vtičnica z oznako PWR na levi, vtičnica RJ45 Ethernet z oznako ETH, štirje majhni simboli stanjskih LED in 6-polni zeleni sponkovni blok, označen s črnim krogom s številko 3. Nad sponkovnim blokom: GND, PORT 1 (A B), PORT 2 (A B), 5V. Pini so oštevilčeni od 1 do 6. Legenda spodaj: 1. Common ground; 2. A + (port 1); 3. B - (port 1); 4. A + (port 2); 5. B - (port 2); 6. Auxiliary +5V DC output.

2.3 Povezava več razsmernikov vzporedno

  • Za komunikacijski vod RS-485 uporabite oklopljen vodnik z zvitimi paricami (priporočeno).
  • RS485 OUT (pin 5 = A, pin 6 = B) prvega razsmernika povežite z RS485 IN (pin 3 = A, pin 4 = B) naslednjega razsmernika.
  • Zaporedno povezavo ponovite za vse dodatne razsmernike (A na A, B na B).
  • Na zadnjem razsmerniku v verigi omogočite zaključni upor (pina 15/16).

3 Prijava v spletni vmesnik Reduxi

Spletni vmesnik Reduxi lahko odprete na dva načina:

Na daljavo
📱
Aplikacija Reduxi
Prek tunelske povezave · deluje od koder koli
🖥️
Spletni brskalnik
V lokalnem omrežju · prek naslova IP ali reduxi.local
📱 3.1 Prek aplikacije Reduxi
1
Odprite aplikacijo in se prijavite
Zaženite aplikacijo Reduxi na pametnem telefonu ali tablici in se prijavite s svojimi podatki.
2
Odprite Reduxi devices
Tapnite ikono menija (tri črte, zgoraj levo) in izberite Reduxi devices.
3
Aktivirajte tunelsko povezavo
Vklopite tunelsko povezavo in počakajte, da postane aktivna.
4
Odprite Configurator
Tapnite Open configurator. Odpre se spletni vmesnik Reduxi.
Aplikacija Reduxi: ikona menija (2), Reduxi devices (3), gumb Activate tunnel connection (4)
Aktivirajte tunelsko povezavo (korak 3)
Besedilni opis te slike

Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.

Aplikacija Reduxi, gumb Open configurator (korak 5) in domači zaslon Reduxi Configurator prek tunelske povezave (korak 6)
Odprite Configurator (korak 4)
Besedilni opis te slike

Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.

🖥️ 3.2 Prek spletnega brskalnika
1
Odprite stran za prijavo
Na napravi v istem omrežju odprite spletni brskalnik in vnesite naslov IP krmilnika ali http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.
2
Log in
Uporabniško ime: admin · Geslo: admin (tovarniška nastavitev)
Prijavna stran Reduxi Configurator na naslovu reduxi.local, naslovna vrstica je označena
Prijavni zaslon Reduxi Controllerja
Besedilni opis te slike

Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.

Domači zaslon Reduxi Configurator po prijavi: energijski tok s hišo 24.20 kW, omrežje 24.20 kW, EV charger 31.00 kW
Spletni vmesnik krmilnika po prijavi
Besedilni opis te slike

Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.

4 Dodajanje razsmernika v Reduxi

S temi koraki dodate nov razsmernik ali urejate obstoječega.

4.1 Osnovne nastavitve

Lokalno se prijavite v Reduxi Configurator na krmilniku (glejte ⁠točko 3⁠) in kliknite + Add device.

Levi meni Reduxi Configurator s praznim seznamom Devices in gumbom + Add device
Gumb Add device
Besedilni opis te slike

Posnetek zaslona vrha levega menija Reduxi Configurator. Logotip: reduxi Configurator. Devices (razširjen, znak minus) vsebuje samo gumb + Add device (v okvirju). Spodaj: Strategies (+), Utility Rate Plan, Settings (+).

V prvem koraku (osnovne nastavitve) izberite osnovne parametre naprave:

  • Device type: Hybrid inverter
  • Type: Growatt
  • Name: poljubno ime

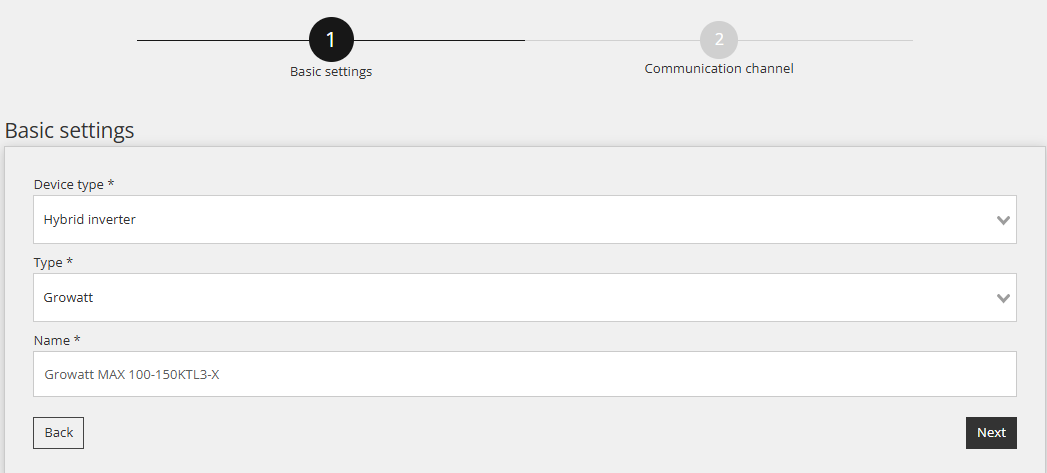

Reduxi Configurator, osnovne nastavitve: device type Hybrid inverter, type Growatt, name Growatt MAX 100-150KTL3-X
Basic settings: device type, type in name
Besedilni opis te slike

Posnetek zaslona čarovnika za napravo v Reduxi Configurator, korak 1 Basic settings. Indikator korakov: 1 Basic settings (aktiven), 2 Communication channel (zatemnjen). Naslov: Basic settings. Polja: Device type *: Hybrid inverter; Type *: Growatt; Name *: Growatt MAX 100-150KTL3-X. Gumba: Back, Next.

4.2 Nastavitve komunikacije

Drugi korak nastavi komunikacijski kanal med krmilnikom Reduxi Controller in nizovnim razsmernikom Growatt. Te nastavitve veljajo za RS-485 Modbus RTU. Določite ta polja:

Parameter Vrednost
Modbus Unit ID Modbus unit ID of the inverter
Inverter Type Select the inverter type
Battery Type Select the battery type

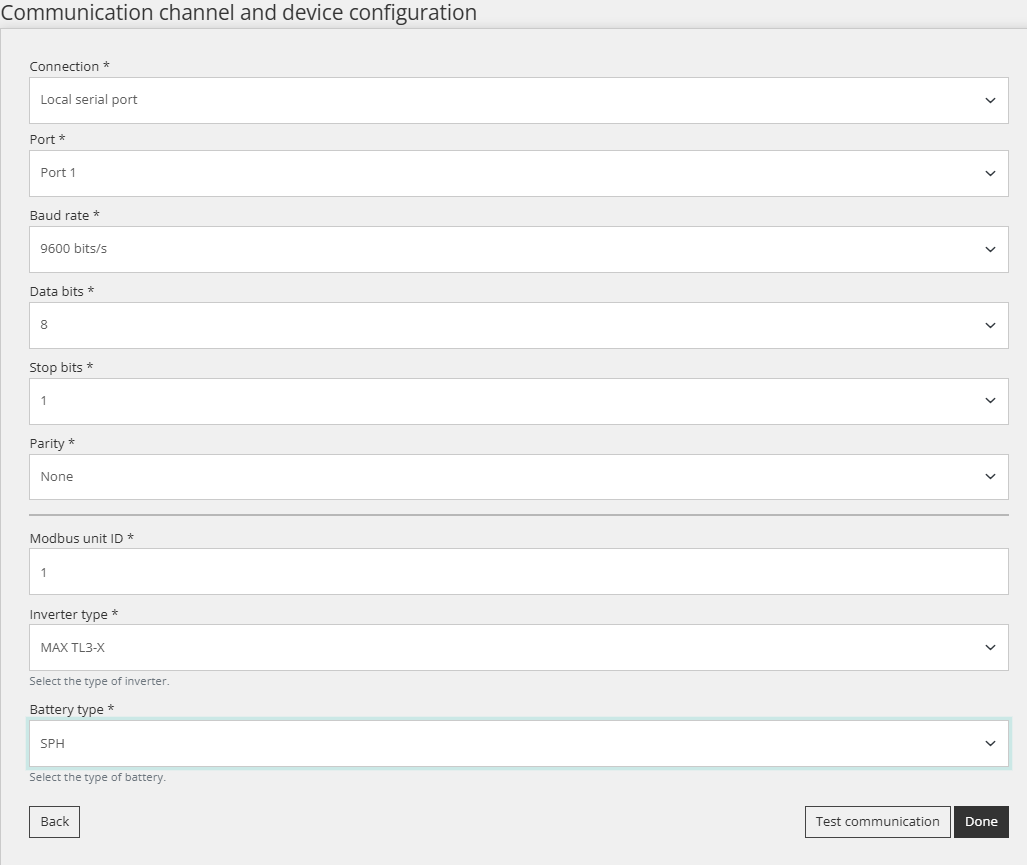

Reduxi Configurator, komunikacijske nastavitve Growatt: Port 1, 9600 bits/s, Modbus unit ID 1, vrsta razsmernika MAX TL3-X, baterija SPH
Komunikacijske nastavitve
Besedilni opis te slike

Posnetek zaslona obrazca Communication channel and device configuration v Reduxi Configurator (odrezano, indikator korakov ni vključen). Polja: Connection *: Local serial port; Port *: Port 1; Baud rate *: 9600 bits/s; Data bits *: 8; Stop bits *: 1; Parity *: None; Modbus unit ID *: 1; Inverter type *: MAX TL3-X (namig: Select the type of inverter.); Battery type *: SPH (polje je označeno kot aktivno; namig: Select the type of battery.). Gumbi: Back, Test communication, Done.

4.3 Preizkus komunikacije

Kliknite Test communication na dnu čarovnika. Nizovni razsmernik Growatt se prebere enkrat in nič se ne shrani. Če je preizkus uspešen, kliknite Done: šele Done ustvari napravo.

Vrstica z gumbi v Reduxi Configurator, gumb Test communication je označen
Gumb Test communication
Besedilni opis te slike

Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.

Komunikacijski kanal Reduxi Configurator: TCP/IP, IP 192.168.50.243, vrata 502, gumb Done je označen
Gumb Done
Besedilni opis te slike

Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.

5 Preverite meritve

5.1 Zadnje meritve

Ko je komunikacija vzpostavljena, v Reduxi Configurator pod Devices – Growatt preverite vrednosti kot dodaten preizkus.

5.2 Vklop upravljanja z Reduxi

Če želite razsmernik vključiti v strategijo Reduxi, pod Devices – Growatt nastavite control type na AUTO. Šele takrat ukazi strategije vplivajo na razsmernik.

Za največjo prilagodljivost in nižje stroške energije z dinamičnimi cenami in dinamičnimi tarifami določite strategijo, kot je opisano v Strategije za krmilnik Reduxi.

✓ Povzetek

Priprava (točki 1-2): Uporabite dokumentacijo Growatt. Vod RS-485 povežite od vrat 485-1 razsmernika do vrat Port 1 ali Port 2 krmilnika Reduxi Controller (A1 na A+, B1 na B-).

Razsmernik Growatt (točka 2): Pri več razsmernikih povežite RS485 OUT z RS485 IN v verigo in omogočite zaključni upor (pina 15/16) na zadnjem razsmerniku.

Dodajanje v Reduxi (točki 3-4): Prijavite se v spletni vmesnik Reduxi. Dodajte napravo, nastavite Modbus Unit ID, Inverter Type in Battery Type ter zaženite Test communication.

Zagon (točka 5): Preverite odčitke. Control type nastavite na AUTO in določite strategijo.

→ Pogoste težave

Težava Rešitev
Preizkus komunikacije ne uspe Preverite ožičenje RS-485: 485-1 A1 na A+ in 485-1 B1 na B- na vratih Port 1 krmilnika Reduxi Controller. Preverite Modbus Unit ID.
Več razsmernikov ne odgovarja Preverite verižno povezavo (RS485 OUT na RS485 IN, A na A, B na B). Na zadnjem razsmerniku omogočite zaključni upor (pina 15/16).
Open configurator se ne odpre ali ostane prazen Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu.
Prijava z admin je zavrnjena Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje.
reduxi.local se ne naloži Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo.
Test komunikacije ne uspe, naprava je videti brez povezave Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen.
