Kako povezati polnilnico za električna vozila Voltie z Reduxi Controller
Polnilnice Voltie z Reduxi povežite prek Wi‑Fi in platforme Voltie s protokolom OCPP. Največja prožnost in možno znižanje stroškov do 30 %.
Besedilni opis te slike

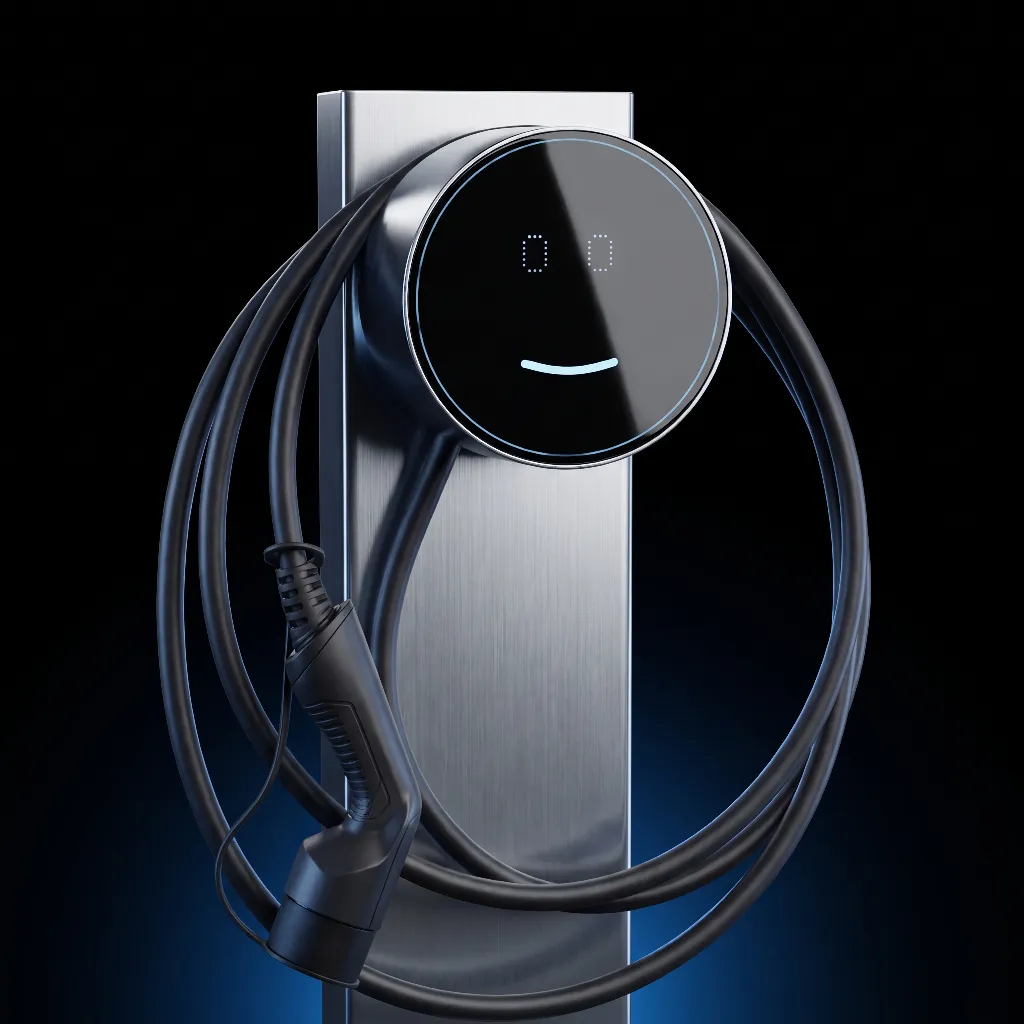

Produktna fotografija polnilnice za električna vozila na temnem ozadju: stenska polnilnica z okroglo črno stekleno sprednjo stranjo, na kateri je majhna osvetljena modra črta v obliki nasmeška in dve šibki pravokotni števki, nameščena na navpični plošči iz brušene kovine. Črn polnilni kabel s priključkom je v velikih zankah ovit okoli enote. Spodaj na sliki žari modra svetloba. Besedilo ni berljivo. Podnapis jo imenuje polnilnica Voltie.
1 Tehnična dokumentacija
Dokumenti proizvajalca in dodatne informacije:
- Voltie Quick start – datoteke za namestitev, videi o namestitvi polnilnice, registraciji v aplikaciji, povezavi Wi‑Fi in načinu inštalaterja.
- Voltie technical data sheet – tehnični podatki polnilnice.
- Open Charge Alliance – specifikacija OCPP.
2 Potrebna oprema
- Polnilnica za električna vozila Voltie, nameščena in zagnana
- Aplikacija Voltie na pametnem telefonu: registracija in povezava polnilnice z omrežjem Wi‑Fi
- Omrežje Wi‑Fi s stabilno internetno povezavo
- Reduxi Controller v istem omrežju, s statičnim naslovom IP
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
3 Nastavitev polnilnice Voltie
3.1 Aplikacija Voltie in povezava Wi‑Fi
Polnilnico registrirajte v aplikaciji Voltie in jo povežite z omrežjem Wi‑Fi. Za nastavitev se uporablja platforma Voltie (aplikacija). Koraki so prikazani v videih Voltie na strani Quick start.
3.2 Namestitev
Polnilnico namestite, kot je opisano na strani Voltie Quick start. Voltie navaja protokol OCPP kot eno od možnosti integracije polnilnice.
4 Prijava v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
5 Dodajanje polnilnice Voltie v Reduxi
S temi koraki dodate novo polnilnico Voltie ali urejate obstoječo.
5.1 Osnovne nastavitve
Lokalno se prijavite v Reduxi Configurator (glejte točko 4) in dodajte novo napravo s klikom na gumb Add device.
Besedilni opis te slike
Posnetek zaslona vrha levega menija Reduxi Configurator. Logotip: reduxi Configurator. Devices (razširjen, znak minus) vsebuje samo gumb + Add device (v okvirju). Spodaj: Strategies (+), Utility Rate Plan, Settings (+).
V prvem koraku določite osnovne nastavitve:
- Device type:
EV charger - Type:
Voltie - Name: poljubno ime
Besedilni opis te slike

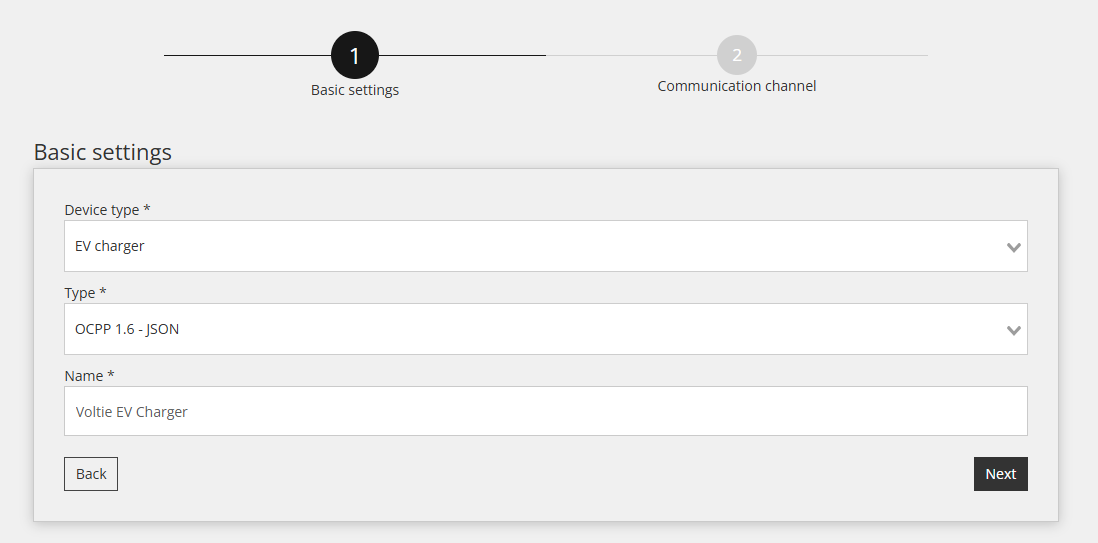

Posnetek zaslona čarovnika za naprave v Reduxi Configurator, korak 1 Basic settings. Indikator korakov: 1 Basic settings (aktiven), 2 Communication channel (osivljen). Naslov: Basic settings. Polja: Device type *: EV charger; Type *: OCPP 1.6 - JSON; Name *: Voltie EV Charger. Gumba: Back, Next.
Pritisnite Next.
5.2 Nastavitve komunikacije
Drugi korak nastavi komunikacijski kanal za OCPP. Najprej določite Device identifier. Izberete ga lahko poljubno.
Za protokol OCPP JSON 1.6 je potreben URL. Reduxi Controller ga ustvari samodejno. Na konec tega URL-ja dodajte /Device ID.
| Parameter | Vrednost |
|---|---|
| Identifikator naprave | Poljubno ime, na primer my_station_ID1
|
| URL | URL, ki ga ustvari Reduxi Controller + /Device ID
|
| Primer | ws://192.168.1.200/ocpp/1.6/json/my_station_ID1 |
Besedilni opis te slike

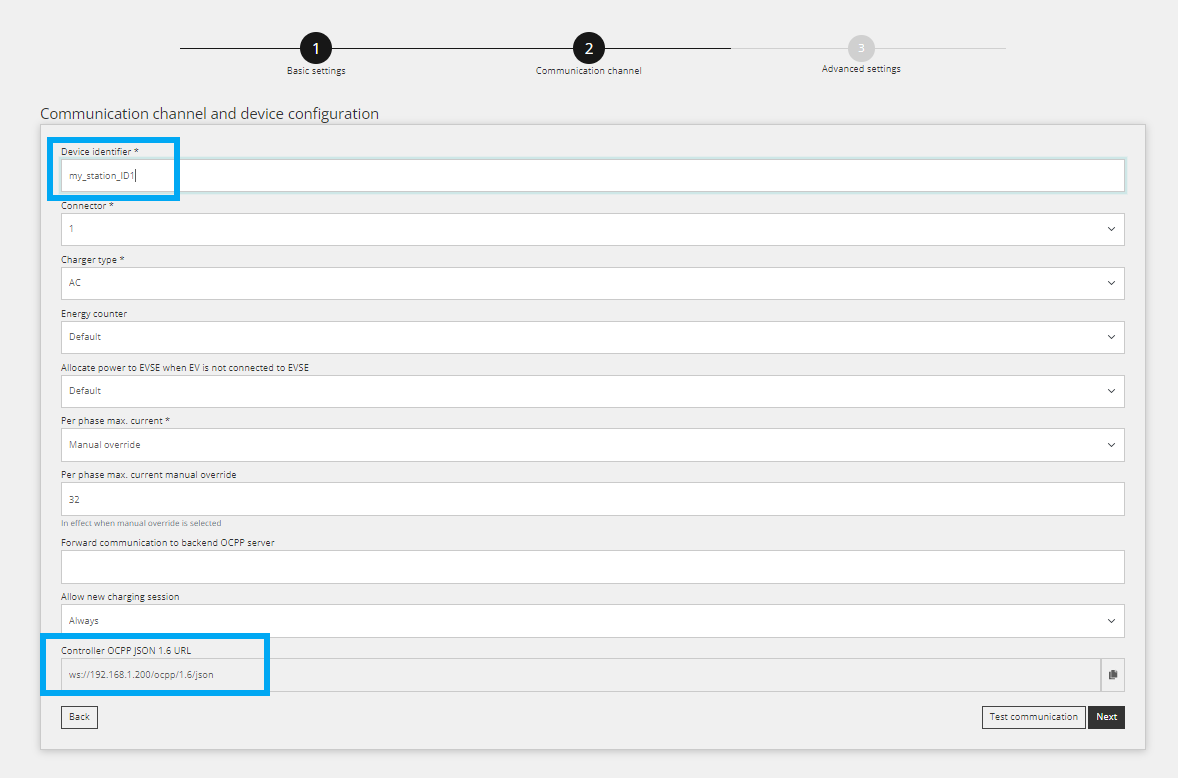

Posnetek zaslona čarovnika v Reduxi Configurator, korak 2 Communication channel. Vrstica napredka: 1 Basic settings (končan), 2 Communication channel (aktiven), 3 Advanced settings (siv). Naslov razdelka: Communication channel and device configuration. Polja: Device identifier *: my_station_ID1 (modro poudarjen okvir); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32 (namig: In effect when manual override is selected); Forward communication to backend OCPP server: prazno; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (samo za branje, modro poudarjen okvir, ikona za kopiranje na desni). Gumbi: Back (levo), Test communication (obrobljen) in Next (temen) na desni.
5.3 Vnos URL-ja na polnilnici
Kot naslov strežnika OCPP polnilnice Voltie vnesite celoten URL, vključno z Device ID. Device ID mora biti enak kot Device identifier v Reduxi.
5.4 Preizkus komunikacije
Na dnu čarovnika kliknite Test communication. Polnilnica Voltie se prebere enkrat in ničesar se ne shrani. Če je preizkus uspešen, kliknite Done: napravo ustvari samo Done.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.
Besedilni opis te slike
Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.
6 Preverite meritve
6.1 Zadnje meritve
Ko je komunikacija vzpostavljena, preverite vrednosti pod Devices v Reduxi Configurator.
6.2 Vklop upravljanja z Reduxi
Za upravljanje z Reduxi pod Devices v Reduxi Configurator nastavite control type naprave na AUTO. Šele nato ukazi strategije vplivajo na polnilnico.
Če želite zmanjšati stroške energije z dinamičnimi cenami in dinamičnimi tarifami, določite strategijo, kot je opisano v Strategije za Reduxi Controller.
✓ Povzetek
Priprava (točki 1-2): Preberite dokumente Voltie in pripravite opremo, vključno s statičnim naslovom IP za Controller.
Polnilnica Voltie (točka 3): Polnilnico registrirajte v aplikaciji Voltie in jo povežite z Wi‑Fi.
Dodajanje v Reduxi (točki 4-5): Prijavite se v Reduxi Configurator, dodajte polnilnico s protokolom OCPP JSON 1.6, vnesite URL na polnilnici in preizkusite komunikacijo.
Zagon (točka 6): Preverite meritve in nastavite control type na AUTO.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Polnilnica se ne poveže s Controller | Preverite, ali se URL na polnilnici konča z Device ID in ali je Device ID enak Device identifier v Reduxi. Preverite, ali ima Controller statični naslov IP. |
| Polnilnica je po zamenjavi usmerjevalnika izgubila povezavo Wi‑Fi | Ponovite nastavitev Wi‑Fi v aplikaciji Voltie. |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
