Kako povezati razsmernike Sungrow in baterije ST z Reduxi Controller
Nizne (string) razsmernike, hibridne razsmernike in baterije ST Sungrow povežite z Reduxi Controller prek Modbus TCP/IP (WiNet-S/S2, Data Logger ali LC300) za največjo prilagodljivost in nižje stroške energije.
1 Tehnična dokumentacija
Navodila proizvajalca za komunikacijske naprave Sungrow:
- Navodila za uporabo WiNet-S/S2 – ključek (dongle) za povezavo razsmernika prek Wi-Fi ali LAN
- Navodila za uporabo Data Logger 1000 – zapisovalnik podatkov za povezavo razsmernikov prek LAN
- Navodila za uporabo Data Logger 4000 – glejte poglavje 2.2 navodil
- Navodila za uporabo LC300 – lokalni krmilnik za serijo baterij ST
2 Podprte naprave in potrebna oprema
2.1 Podprte naprave Sungrow
Način povezave je odvisen od vrste naprave:
| Vrsta | Modeli | Vrsta povezave |
|---|---|---|
| Sungrow Trifazni nizni (string) razsmernik | Serija SGXXX-XX | WiNet-S/S2 (glejte Točka 3) Data Logger (glejte Točka 3) |
| Sungrow Trifazni hibridni razsmernik | Serija SH | WiNet-S/S2 (glejte Točka 3) Data Logger (glejte Točka 3) |
| ESS C&I | Serija STXXX kWh / Power stack | Lokalni krmilnik Sungrow LC300 (glejte Točka 4) |
2.2 Potrebna oprema
- Reduxi Controller
- Nizni (string) ali hibridni razsmernik Sungrow ali baterija ST (ESS C&I)
- Ključek (dongle) WiNet-S/S2, Data Logger 1000/4000 ali LC300 (glede na napravo)
- Ethernetni kabel (RJ45)
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
3 Povežite nizni (string) ali hibridni razsmernik
3.1 Povezava prek ključka WiNet-S/S2
Ključek WiNet-S/S2 razsmernik poveže z lokalnim omrežjem prek Wi-Fi ali LAN.
3.2 Namestite WiNet-S/S2 na razsmernik
Slike prikazujejo splošno namestitev WiNet na razsmernik Sungrow, najprej s komunikacijo WLAN, nato s komunikacijo LAN. Podrobnosti so v navodilih v Točka 1.

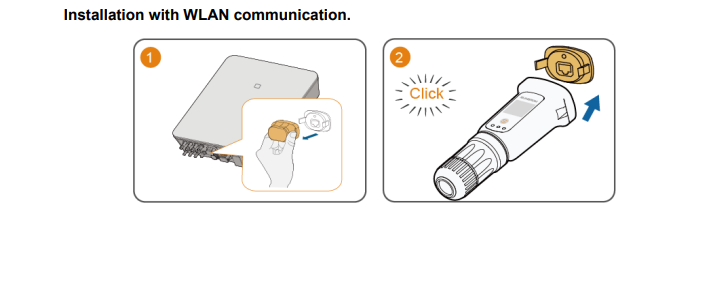

Besedilni opis te slike
Shema z naslovom Installation with WLAN communication. Dve oštevilčeni plošči. Plošča 1: roka drži oranžen del ključka ob spodnji strani stenskega razsmernika (bela škatla s priključki spodaj), modra puščica kaže smer vstavljanja. Plošča 2: bel ključek z okroglim navojnim konektorjem in majhno indikatorsko ploščico; nad njim oranžen pokrovček z besedo Click in modro puščico navzgor.

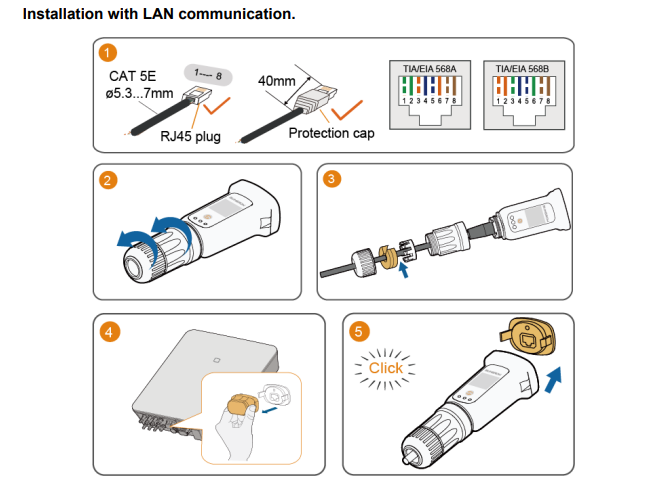

Besedilni opis te slike
Shema z naslovom Installation with LAN communication, pet oštevilčenih korakov. Korak 1: kabel z oznako CAT 5E, premer 5.3...7mm; vtič RJ45; 40 mm odstranjene izolacije z zaščitnim pokrovčkom (Protection cap) na kablu; dve majhni tabeli ožičenja z oznakama TIA/EIA 568A in TIA/EIA 568B s pini 1 2 3 4 5 6 7 8 in barvnimi žicami; kljukice označujejo pravilne dele. Korak 2: bel ključek z navojnim konektorjem, modra ukrivljena puščica kaže vrtenje matice konektorja. Korak 3: deli kabla (matica, tesnilo, zaščitni pokrovček) so nanizani na kabel in potisnjeni proti ključku, modra puščica. Korak 4: roka drži oranžen del ob spodnji strani razsmernika. Korak 5: sestavljen ključek z oranžnim pokrovčkom, beseda Click in modra puščica navzgor.
3.3 Odprite Modbus TCP lokalno na WiNet-S/S2
Reduxi lahko komunicira z razsmernikom Sungrow samo, če je Modbus TCP omogočen na vratih 502. To lahko nastavite lokalno v spletnem vmesniku WiNet (ta točka) ali v spletni aplikaciji iSolarCloud (glejte točko 3.4).
- Povežite se s spletnim vmesnikom WiNet-S/S2.
- Odprite System – Forwarding Configuration in omogočite port 502.

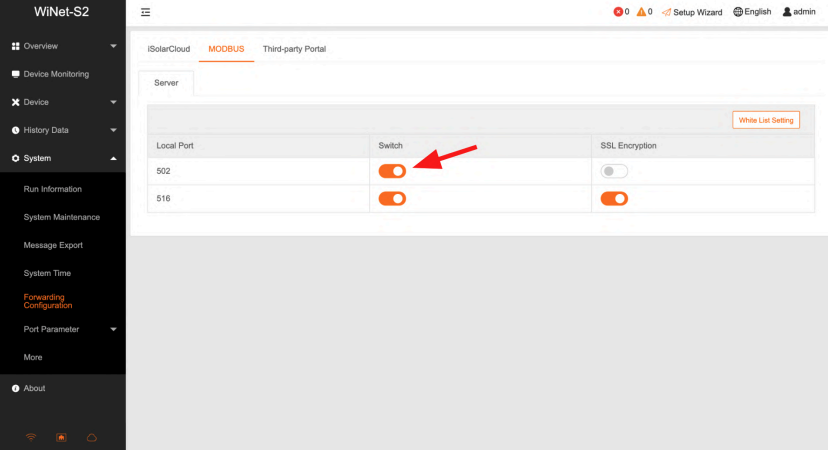

Besedilni opis te slike
Posnetek zaslona spletnega vmesnika WiNet-S2, stran Forwarding Configuration. Levi meni: Overview, Device Monitoring, Device, History Data, System (razširjen; vnosi Run Information, System Maintenance, Message Export, System Time, Forwarding Configuration poudarjen z oranžno, Port Parameter, More), About. Zgornja vrstica: števci napak in opozoril, Setup Wizard, English, admin. Zavihki: iSolarCloud, MODBUS (izbran, oranžen), Third-party Portal. Podzavihek: Server. Gumb desno: White List Setting. Stolpci tabele: Local Port, Switch, SSL Encryption. Vrstica 1: Local Port 502; Switch: on (oranžno stikalo, označeno z rdečo puščico); SSL Encryption: off (zatemnjeno stikalo). Vrstica 2: Local Port 510; Switch: on; SSL Encryption: on.

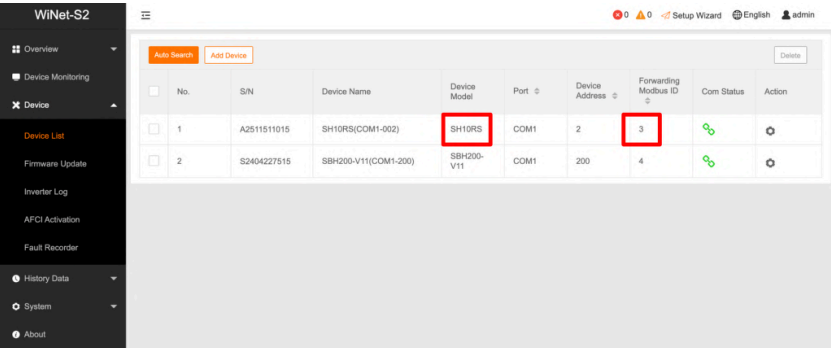

Modbus unit ID razsmernika najdete v Device – Device List, kjer preverite Forwarding Modbus ID razsmernika.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika WiNet-S2, stran Device List. Levi meni: Overview, Device Monitoring, Device (razširjen; vnosi Device List poudarjen z oranžno, Firmware Update, Inverter Log, AFCI Activation, Fault Recorder), History Data, System, About. Zgornja vrstica: števci napak in opozoril, Setup Wizard, English, admin. Gumbi: Auto Detect, Add Device, Delete. Stolpci tabele: No, S/N, Device Name, Device Model, Port, Device Address, Forwarding Modbus ID, Com Status, Action. Vrstica 1: No. 1; S/N A2011511015; Device Name SH10RS(COM1-002); Device Model SH10RS (rdeč okvir); Port COM1; Device Address 2; Forwarding Modbus ID 3 (rdeč okvir); Com Status zelena ikona povezave. Vrstica 2: No. 2; S/N; Device Name SBH200-V11(COM1-200); Device Model SBH200-V11; Port COM1; Device Address 200; Forwarding Modbus ID 4; Com Status zelena ikona povezave.
3.4 Odprite Modbus TCP prek spletne aplikacije iSolarCloud
- V računalniku se prijavite v spletno aplikacijo iSolarCloud.

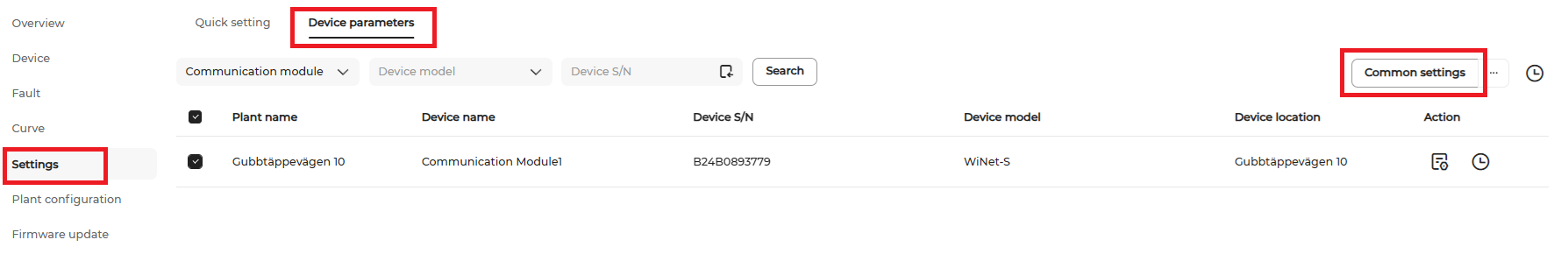

- Odprite Settings – Device parameters – Common Settings ključka WiNet.
Besedilni opis te slike
Posnetek zaslona spletne aplikacije iSolarCloud, Settings, Device parameters (zelo majhno besedilo). Levi meni: Overview, Device, Fault, Curve, Settings (označen z rdečim okvirjem), Plant configuration, Firmware update. Zgornji zavihki: Quick setting in Device parameters (Device parameters označen z rdečim okvirjem). Vrstica filtrov: spustni seznam Communication module, spustni seznam Device model, polje Device S/N in gumb Search; desno gumb Common settings (rdeč okvir). Stolpci tabele: potrditveno polje, Plant name, Device name, Device S/N, Device model, Device location, Action. Prikazana je ena vrstica: Plant name, Device name: Communication Module, Device S/N, Device model: WiNet-S, Device location, dve ikoni dejanj.
V skupnih nastavitvah ključka WiNet nastavite Modbus TCP 502 Port on/off na open.

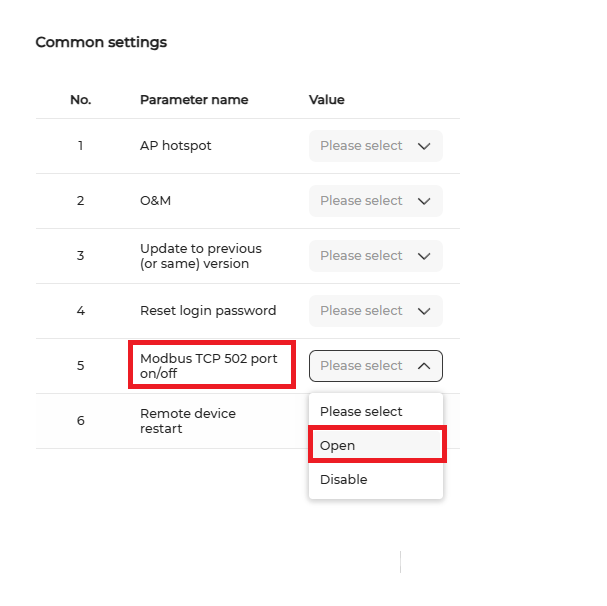

Besedilni opis te slike
Posnetek zaslona tabele nastavitev iSolarCloud z naslovom Common settings. Stolpci: No., Parameter name, Value. Vrstice: 1 AP hotspot (Please select); 2 O&M (Please select); 3 Update to previous (or same) version (Please select); 4 Reset login password (Please select); 5 Modbus TCP 502 port on/off (ime v rdečem okvirju; spustni seznam odprt, možnosti Please select, Open, Disable; Open je poudarjen z rdečim okvirjem); 6 Remote device restart (vrednost je skrita za odprtim spustnim seznamom).
3.5 Povezava prek Data Logger 1000/4000
Podrobnosti so v dokumentaciji Sungrow za Data Logger 1000 in Data Logger 4000.
Korak 1. Data Logger povežite z razsmerniki z ethernetnim kablom (RJ45).

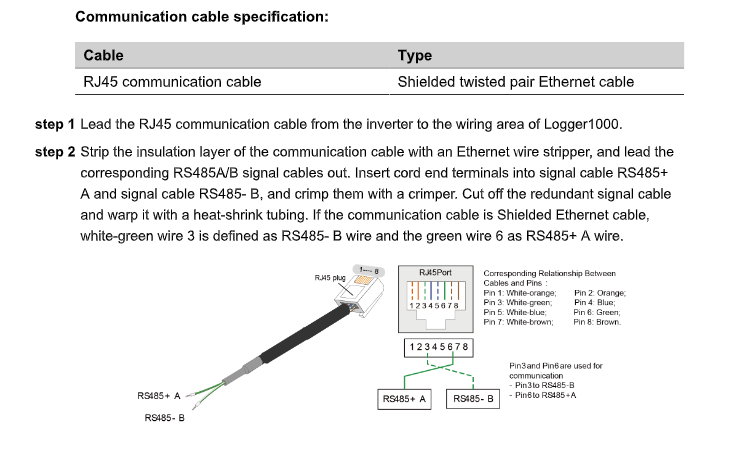

Besedilni opis te slike
Slika z naslovom Communication cable specification s tabelo: Cable: RJ45 communication cable; Type: Shielded twisted pair Ethernet cable. Besedilo: step 1 Lead the RJ45 communication cable from the inverter to the wiring area of Logger1000. step 2 Strip the insulation layer of the communication cable with an Ethernet wire stripper, and lead the corresponding RS485A/B signal cables out. Insert cord end terminals into signal cable RS485+ A and signal cable RS485- B, and crimp them with a crimper. Cut off the redundant signal cable and warp it with a heat-shrink tubing. If the communication cable is Shielded Ethernet cable, white-green wire 3 is defined as RS485- B wire and the green wire 6 as RS485+ A wire. Spodaj: risba vtiča RJ45 na črnem kablu z dvema tankima žicama z oznakama RS485+ A in RS485- B; diagram pinov vrat RJ45 z oštevilčenjem 12345678 s seznamom barv pinov (Pin 1 White-orange; Pin 2 Orange; Pin 3 White-green; Pin 4 Blue; Pin 5 White-blue; Pin 6 Green; Pin 7 White-brown; Pin 8 Brown); okvirja RS485+ A in RS485- B; majhna opomba, da so za komunikacijo uporabljeni pini Pin 3 za RS485-B in Pin 6 za RS485-A (drobni tisk).
Besedilni opis te slike

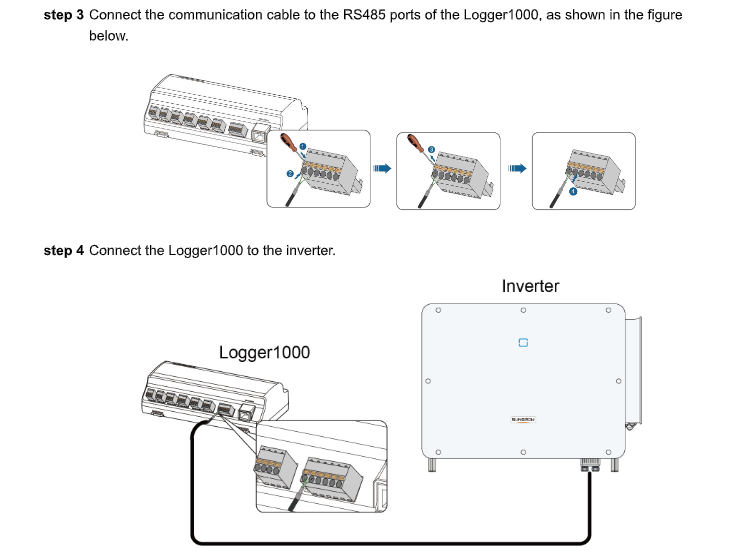

Slika z dvema korakoma navodil iz priročnika proizvajalca. Korak 3: besedilo Connect the communication cable to the RS485 ports of the Logger1000, as shown in the figure below. Pod njim tri risbe od leve proti desni, povezane z modrimi puščicami: enota Logger1000 za DIN-letev s sponkovnim blokom in izvijačem pri sponki, povečan prikaz sponkovnega bloka z vstavljeno žico in izvijačem, ki jo privija (oštevilčeni oznaki 1 in 2), ter sponkovni blok z nameščenimi žicami. Korak 4: besedilo Connect the Logger1000 to the inverter. Risba: škatla z oznako Logger1000 levo z dvema snemljivima sponkovnima blokoma, velika bela škatla z oznako Inverter desno in črn kabel, ki poteka od sponkovnih blokov naprave Logger1000 okoli spodaj do spodnje strani razsmernika.

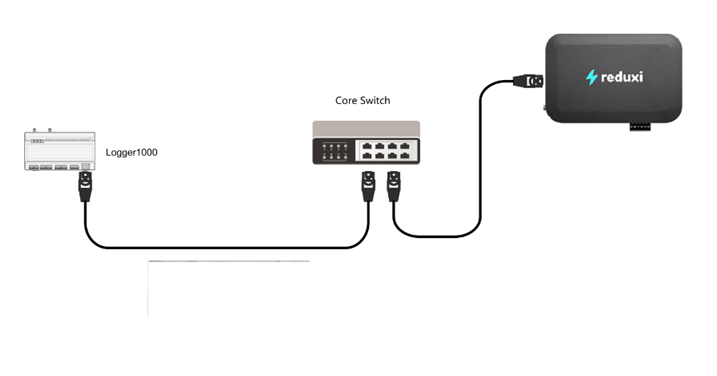

Korak 2. Data Logger 1000/4000 povežite z Reduxi Controller z ethernetnim kablom.
Besedilni opis te slike
Shema na belem ozadju. Levo: majhna svetlo siva naprava za DIN-letev z oznako Logger1000. Na sredini: črno-siv omrežni stikalnik z 8 vrati z oznako Core Switch. Desno: črna zaobljena škatla z logotipom reduxi (strela in beseda reduxi) in konektorjem na levi strani. Povezave: črn kabel z vtiči RJ45 poteka od naprave Logger1000 do stikala Core Switch; drugi črn kabel z vtičem RJ45 poteka od stikala Core Switch do škatle reduxi.
4 Povežite ESS C&I (serija baterij ST) prek LC300
4.1 Povežite LC300 z baterijo in Reduxi Controller

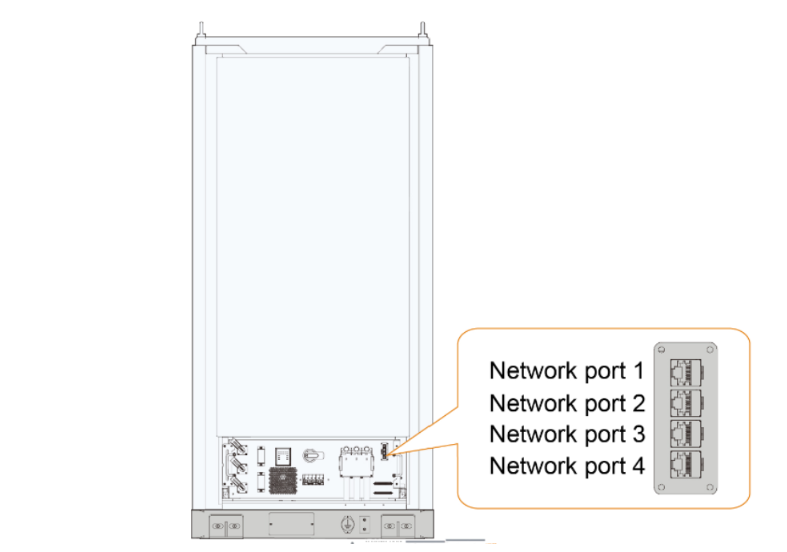

LC300 na bateriji ST povežite neposredno z Reduxi Controller prek etherneta. Slika prikazuje mesta ethernetnih komunikacijskih vrat.
Besedilni opis te slike
Risba visoke ozke omare (baterijske omare), gledane od spredaj, z veliko prazno sprednjo ploščo in podstavkom spodaj. Spodaj levo območje s priključki s sponkami in majhnimi komponentami. Zaobljen oranžno obrobljen izrez spodaj desno prikazuje povečan siv konektorski blok s štirimi zloženimi ethernetnimi vtičnicami (RJ45) z oznakami ob njem: Network port 1, Network port 2, Network port 3, Network port 4 (od zgoraj navzdol). Tanka črta povezuje izrez z majhnim blokom vrat v spodnjem delu omare.
4.2 Nastavite komunikacijske parametre

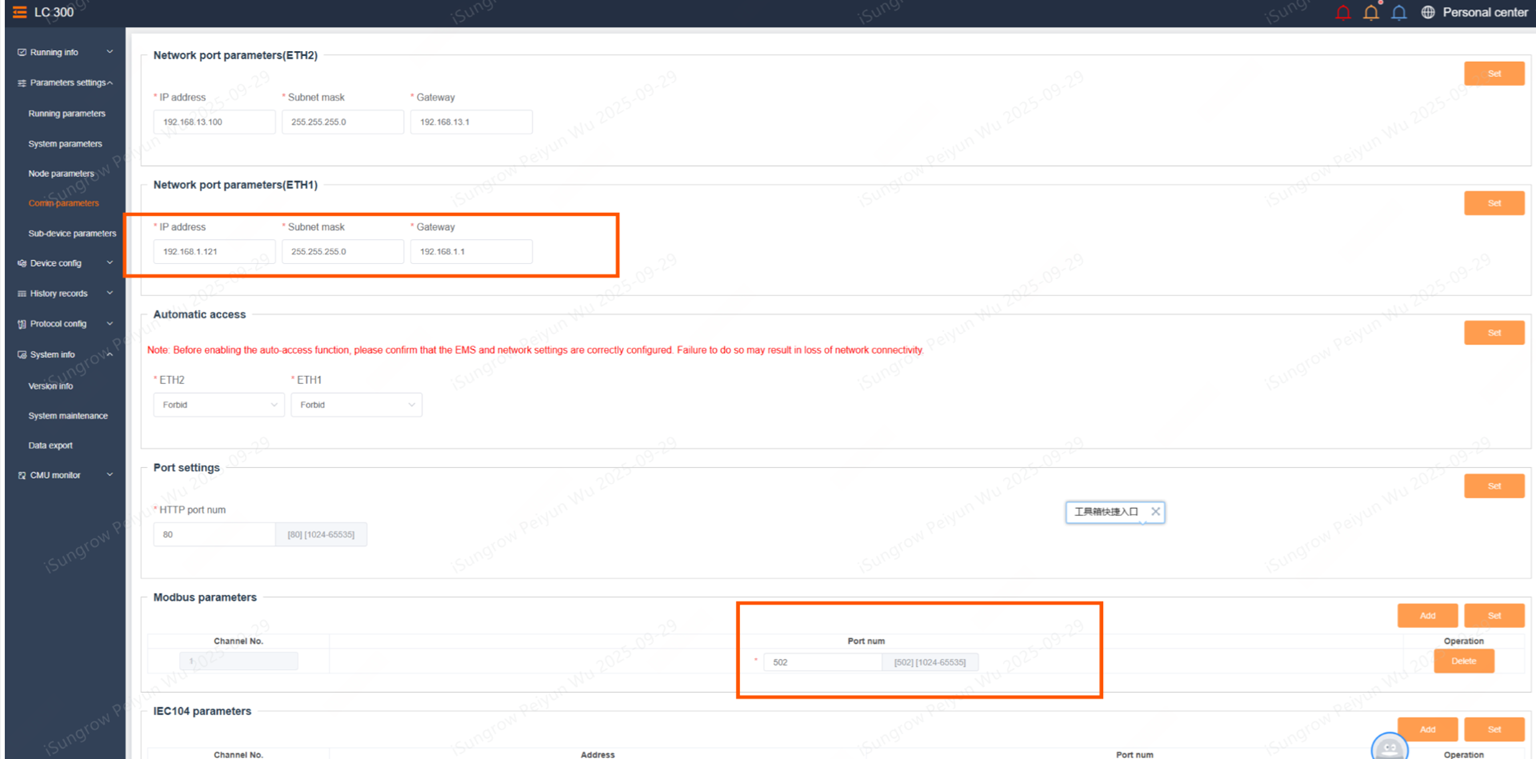

Prijavite se v spletni vmesnik LC300 in odprite Parameter Settings – Comm Parameters. Poskrbite, da IP address, Subnet mask in Gateway ustrezajo lokalnemu omrežju za ethernet.
Vrata Modbus so nastavljena na 502 in so privzeto odprta, kot prikazujeta sliki. Shranite nastavitve.

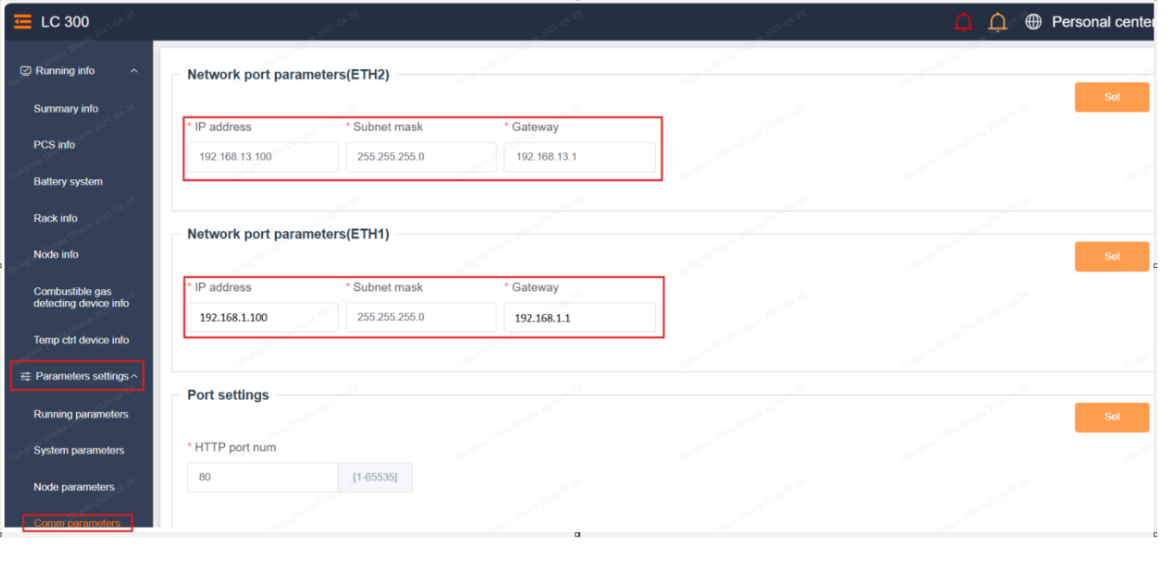

Besedilni opis te slike
Posnetek zaslona spletnega vmesnika LC 300, stran z omrežnimi parametri. Levi meni: Running info (Summary info, PCS info, Battery system, Rack info, Combustible gas detecting device info, Temp ctrl device info), Parameters settings (označen z rdečim okvirjem; podvnosi Running parameters, System parameters, Node parameters in vnos spodaj z rdečim okvirjem, delno odrezan). Zgoraj desno: Personal center. Razdelek Network port parameters(ETH2) z gumbom Set: IP address, Subnet mask, Gateway v rdečem okvirju (maska je videti kot 255.255.255.0). Razdelek Network port parameters(ETH1) z gumbom Set: IP address: 192.168.1.100; Subnet mask: 255.255.255.0; Gateway: 192.168.1.1 (v rdečem okvirju). Razdelek Port settings z gumbom Set: HTTP port num: 80 (obseg prikazan v oklepaju).
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika LC 300, stran s komunikacijskimi parametri (besedilo je zelo majhno). Levi meni z Running info, Parameters settings (podvnosi, eden je poudarjen z oranžno), Device config, Protocol config, System info in drugimi. Zgoraj desno: Personal center. Razdelki od zgoraj: Network port parameters(ETH2) z gumbom Set; Network port parameters(ETH1) s polji IP address, Subnet mask, Gateway v oranžnem okvirju; Automatic access z rdečo opombo o omogočanju funkcije samodejnega dostopa in dvema spustnima seznamoma; Port settings s poljem za številko vrat in spustnim seznamom desno; Modbus parameters s tabelo (stolpci vključujejo Channel No, Port num, Operation) in poljem Port num v oranžnem okvirju; pod njim še en razdelek (IEC104 parameters). Gumbi Set so pri vsakem razdelku oranžni.
4.3 Nastavite sistemske parametre

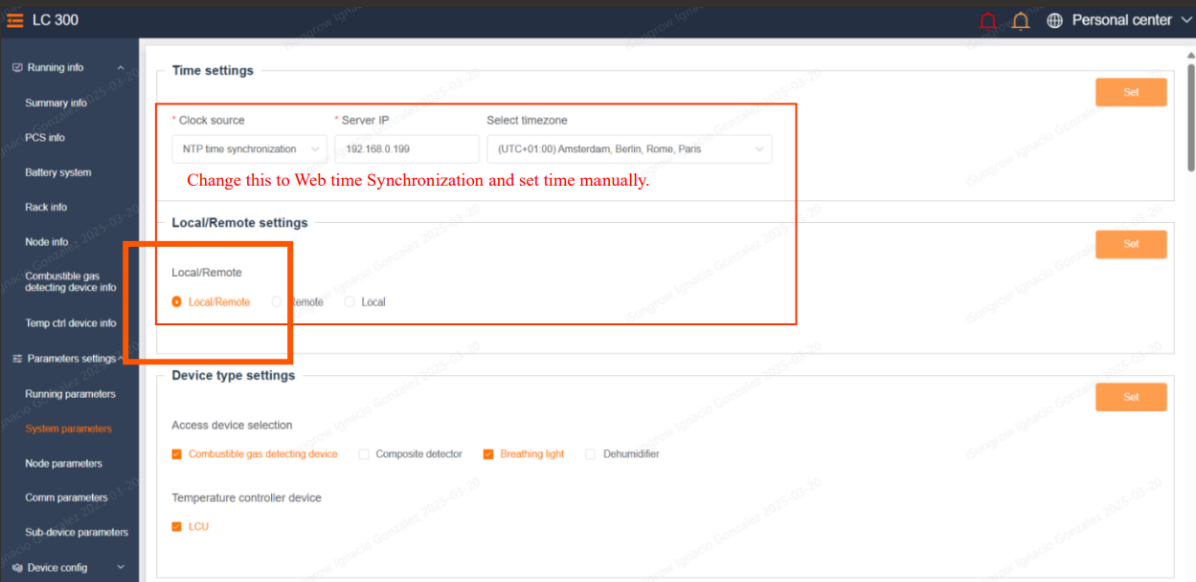

Odprite System Parameters in nastavitev lokalno/daljinsko nastavite na Local/Remote. Nastavitev časa spremenite na Web Time Synchronization in čas nastavite ročno.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika LC 300, stran System parameters. Levi meni: Running info (Summary info, PCS info, Battery system, Rack info, Node info, Combustible gas detecting device info, Temp ctrl device info), Parameters settings (Running parameters, System parameters poudarjen z oranžno, Node parameters, Comm parameters, Sub device parameters), Device config. Zgoraj desno: Personal center. Razdelek Time settings z gumbom Set: Clock source: NTP time synchronization; Server IP:; Select timezone: (UTC+01:00) Amsterdam, Berlin, Rome, Paris. Rdeče obrobljen okvir okoli teh polj vsebuje rdeče besedilo: Change this to Web time Synchronization and set time manually. Razdelek Local/Remote settings z gumbom Set: Local/Remote z možnostmi Local/Remote (izbrana, oranžna, v oranžnem okvirju), Remote, Local. Razdelek Device type settings z gumbom Set: Access device selection: Combustible gas detecting device (označeno), Composite detector (ni označeno), tretja možnost, Dehumidifier (ni označeno); Temperature controller device: ena možnost.
5 Prijava v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
6 Dodajte napravo Sungrow v Reduxi
S temi koraki dodate novo napravo Sungrow ali uredite obstoječo.
6.1 Osnovne nastavitve
Lokalno se prijavite v Reduxi Configurator na krmilniku (glej Točka 5) in kliknite + Add device.
Besedilni opis te slike
Posnetek zaslona vrha levega menija Reduxi Configurator. Logotip: reduxi Configurator. Devices (razširjen, znak minus) vsebuje samo gumb + Add device (v okvirju). Spodaj: Strategies (+), Utility Rate Plan, Settings (+).
V prvem koraku določite osnovne nastavitve.
Nizni (string) ali hibridni razsmernik Sungrow
- Device type:
Solar Power PlantaliHybrid, glede na sistem - Type:
Sungrow string/hybrid inverter 3p - Name: poljubno ime

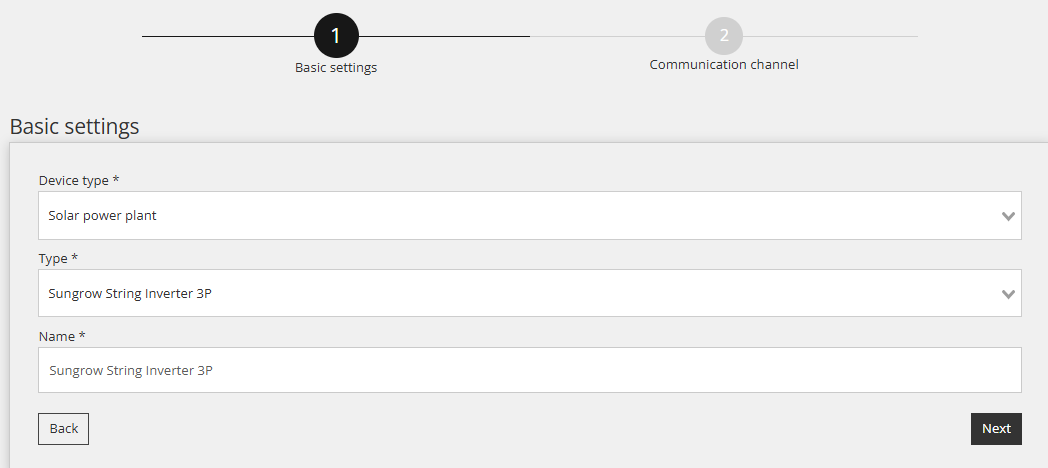

Besedilni opis te slike
Posnetek zaslona čarovnika Reduxi Configurator, korak 1 Basic settings (korak 2 Communication channel je zatemnjen). Naslov: Basic settings. Polja: Device type *: Solar power plant (spustni seznam); Type *: Sungrow String Inverter 3P (spustni seznam); Name *: Sungrow String Inverter 3P (besedilno polje). Gumbi: Back (levo), Next (desno, temen).
Sungrow ESS C&I (serija baterij ST)
- Device type:
Battery - Type:
Sungrow ST - Name: poljubno ime

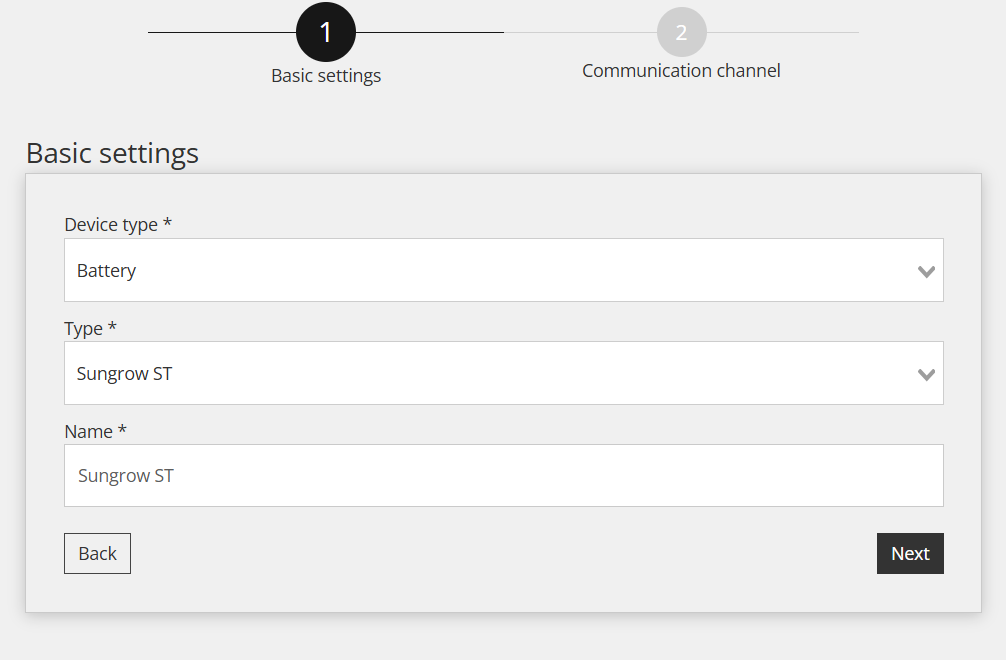

Besedilni opis te slike
Posnetek zaslona čarovnika Reduxi Configurator, korak 1 Basic settings (korak 2 Communication channel je prikazan zatemnjeno). Naslov: Basic settings. Polja: Device type *: Battery (spustni seznam); Type *: Sungrow ST (spustni seznam); Name *: Sungrow ST (besedilno polje). Gumbi: Back (levo), Next (desno, temen).
Kliknite Next.
6.2 Nastavitve komunikacije
V drugem koraku določite komunikacijski kanal med Reduxi Controller in napravo Sungrow.
Nizni (string) ali hibridni razsmernik Sungrow
| Parameter | Vrednost |
|---|---|
| Povezava | TCP |
| IP | IP-naslov razsmernika |
| Modbus ID | Modbus ID iz naprave WiNet-S/S2 ali Data Logger (glejte Točka 3) |
Besedilni opis te slike
Posnetek zaslona čarovnika Reduxi Configurator, korak 2 Communication channel (korak 1 je Basic settings). Naslov: Communication channel and device configuration. Polja: Connection *: TCP/IP (spustni seznam, v rdečem okvirju skupaj s poljem IP); IP *: prazno; Port *: 502; Modbus unit ID *: 1 (v drugem rdečem okvirju). Gumbi: Back (levo), Test communication in Done (desno).
Sungrow ESS C&I (serija baterij ST)
| Parameter | Vrednost |
|---|---|
| Povezava | TCP/IP |
| IP | IP-naslov naprave LC300. Kliknite Scan for IP, da ga poiščete. |
| Modbus ID | Modbus ID iz spletnega vmesnika LC300 |

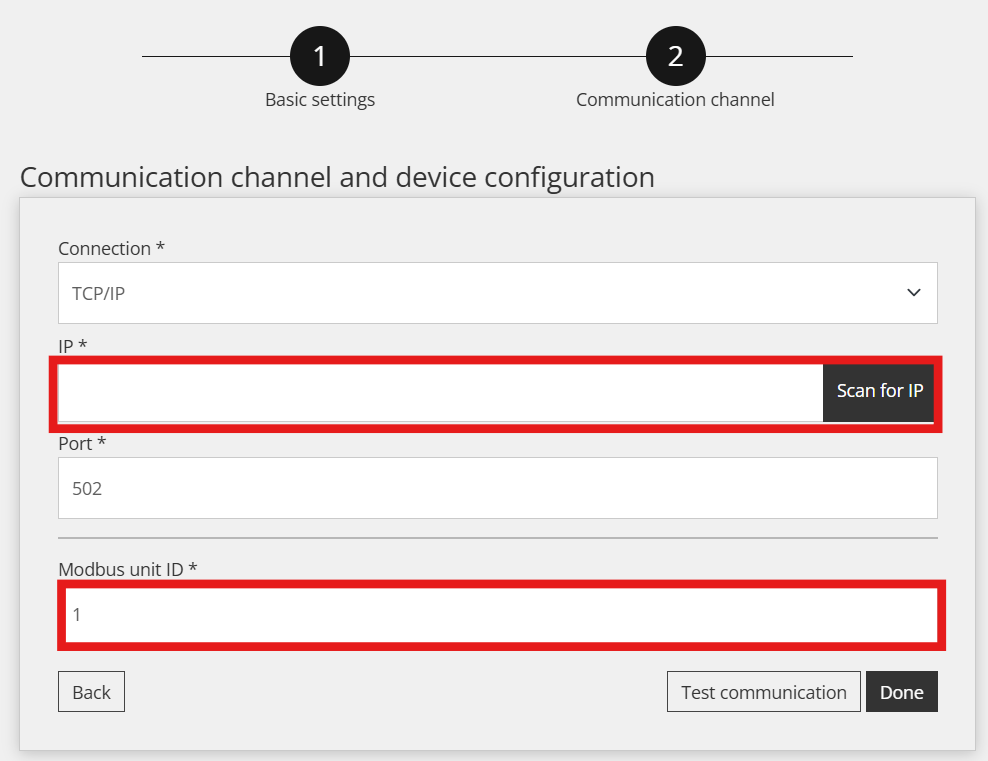

Besedilni opis te slike

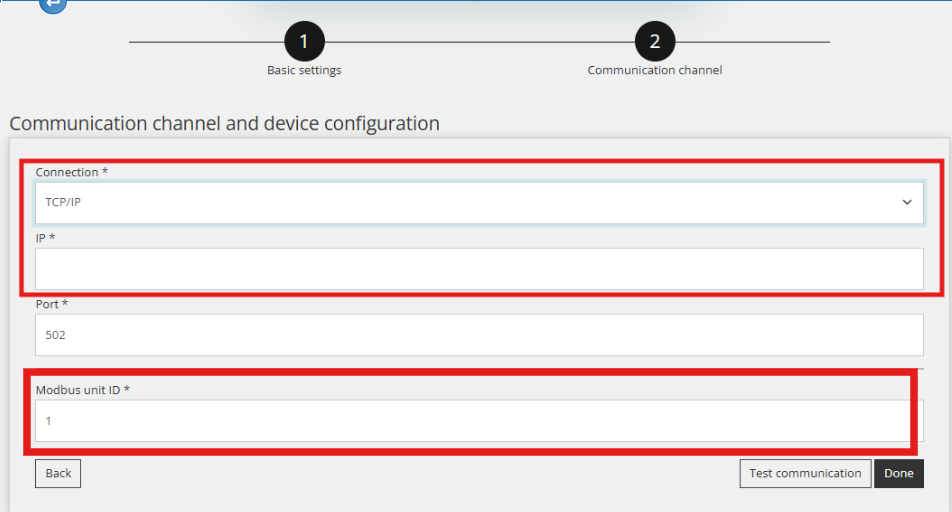

Posnetek zaslona čarovnika Reduxi Configurator, korak 2 Communication channel (korak 1 je Basic settings). Naslov: Communication channel and device configuration. Polja: Connection *: TCP/IP (spustni seznam); IP *: prazno, s temnim gumbom Scan for IP na desnem koncu (polje IP in gumb sta v rdečem okvirju); Port *: 502; Modbus unit ID *: 1 (v drugem rdečem okvirju). Gumbi: Back (levo), Test communication in Done (desno).
6.3 Preizkus komunikacije
Kliknite Test communication pod komunikacijskimi parametri. Preveri, ali povezava Modbus deluje. Enkrat prebere podatke naprave in ničesar ne shrani. Če je test uspešen, kliknite Done: napravo ustvari šele Done.

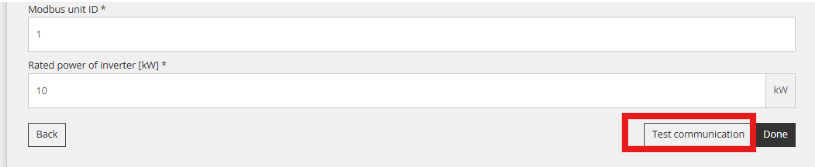

Besedilni opis te slike
Posnetek zaslona dna obrazca naprave v Reduxi Configurator. Polja: Modbus unit ID *: 1; Rated power of inverter (kW) *: 10 (enota kW prikazana desno). Gumbi: Back (spodaj levo), Test communication in Done (spodaj desno). Rdeč okvir označuje gumb Test communication.
Test vrne enega od dveh rezultatov:
Besedilni opis te slike

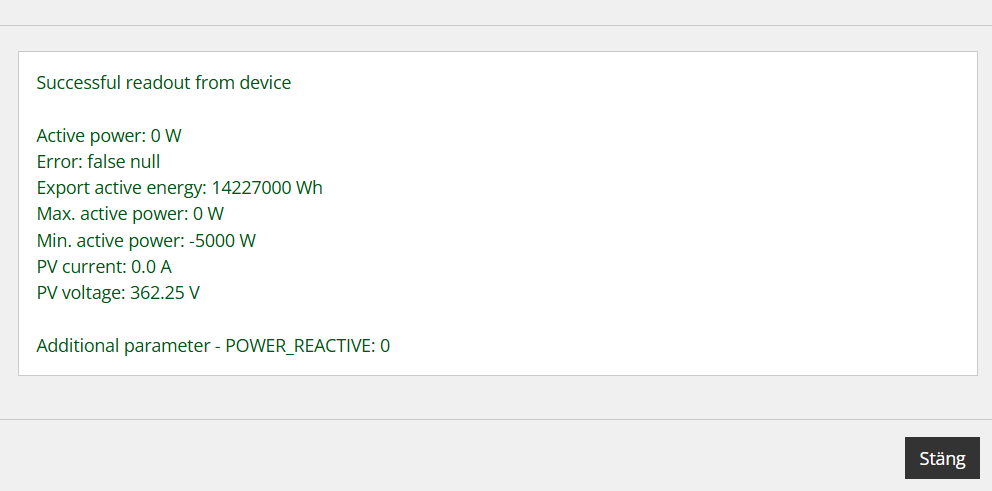

Posnetek zaslona pogovornega okna z rezultatom z zelenim besedilom: Successful readout from device. Vrstice: Active power: 0 W; Error: false null; Export active energy: 14227000 Wh; Max. active power: 0 W; Min. active power: -5000 W; PV current: 0.0 A; PV voltage: 362.25 V; Additional parameter - POWER_REACTIVE: 0. Gumb spodaj desno: Stäng [švedsko, Close].
Besedilni opis te slike
Posnetek zaslona pogovornega okna z naslovom Test communication z zapiranjem x zgoraj desno. Sporočilo v rdečem besedilu: Unable to communicate with device. Temen gumb spodaj desno: Close.
7 Preverjanje meritev
7.1 Last measurements
Ko je komunikacija vzpostavljena, v Reduxi Configurator pod Devices – Sungrow – Last Measurements preverite vrednosti kot dodaten test.

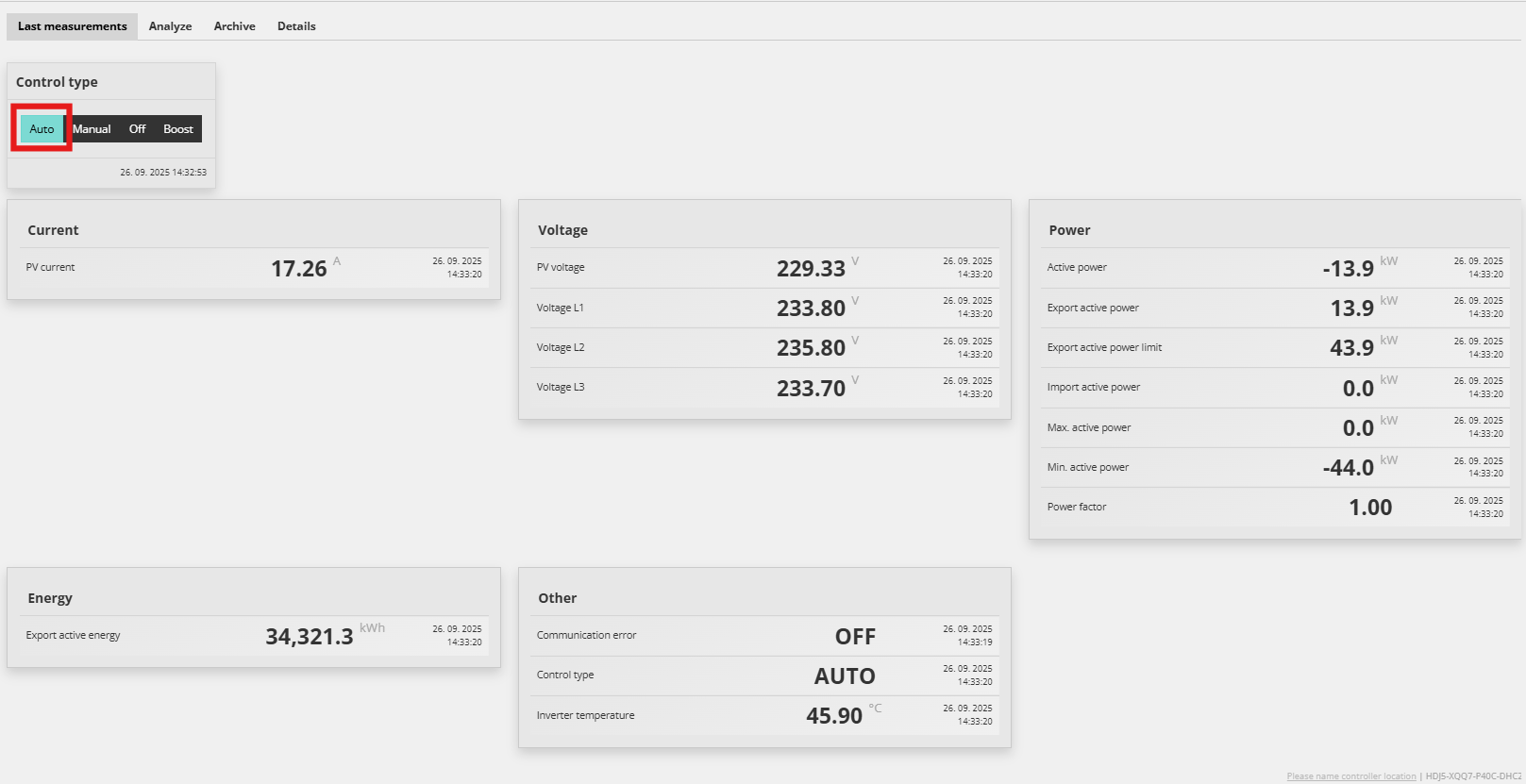

Besedilni opis te slike
Posnetek zaslona strani naprave v Reduxi Configurator, zavihek Last measurements (drugi zavihki: Analysis, Archive, Details). Okvir Control type s štirimi gumbi: Auto (izbran, svetlo moder, v rdečem okvirju), Manual, Off, Boost. Kartice z vrsticami vrednosti; oznake vrstic so zelo majhne. Kartica Current: ena vrednost 17.26. Kartica Voltage: 229.33; 233.80; 235.80; 233.70. Kartica Power: -13.9; 13.9; 43.9; 0.0; 0.0; -44.0; 1.00. Kartica Energy: 34,321.3. Kartica Other: OFF; AUTO; 45.90. Vsaka vrednost ima desno majhno časovno oznako z datumom in uro.
7.2 Omogočite upravljanje prek Reduxi
Za napredno upravljanje baterije in razsmernika napravo vključite v strategijo Reduxi. V Reduxi Configurator pod Devices – Sungrow nastavite control type na AUTO. Šele nato ukazi strategije vplivajo na razsmernik.
Za največjo prilagodljivost in nižje stroške energije z dinamičnimi cenami in dinamičnimi tarifami določite strategijo, kot je opisano v Strategije za krmilnik Reduxi.
Ko napravo dodate, jo lahko spremljate in upravljate tudi prek aplikacije Reduxi.
✓ Povzetek
Priprava (točki 1–2): Preverite navodila proizvajalca. Izberite način povezave: WiNet-S/S2 ali Data Logger za nizne (string) in hibridne razsmernike, LC300 za baterije ST.
Sungrow (točki 3–4): Odprite Modbus TCP na vratih 502 in si zapišite Modbus ID naprave. Pri bateriji ST na LC300 nastavite IP-naslov, masko podomrežja in prehod.
Dodajanje v Reduxi (točki 5–6): Prijavite se v Configurator, dodajte napravo, vnesite IP in Modbus ID, zaženite Test communication in kliknite Done.
Začetek delovanja (točka 7): Preverite zadnje meritve in nastavite control type na AUTO.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Test communication ne uspe pri povezavi prek WiNet-S/S2 ali iSolarCloud | Modbus TCP ni odprt. V spletnem vmesniku WiNet omogočite vrata 502 pod System – Forwarding Configuration ali v iSolarCloud nastavite Modbus TCP 502 Port on/off na open (glejte Točka 3). |
| Test communication ne uspe, čeprav so vrata 502 odprta | Preverite Modbus ID. Preberite Forwarding Modbus ID pod Device – Device List in enako vrednost vnesite v Reduxi Configurator. |
| Naprava LC300 ni dosegljiva | Preverite IP address, Subnet mask in Gateway pod Parameter Settings – Comm Parameters (glejte Točka 4). V Configurator kliknite Scan for IP, da poiščete LC300. |
| Ukazi strategije nimajo učinka | Nastavite control type naprave na AUTO (glejte Točka 7). Pri bateriji ST preverite, ali je nastavitev lokalno/daljinsko na LC300 Local/Remote (glejte Točka 4). |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
