Kako povezati hibridni razsmernik SolaX X1/X3 G4/Pro/Ultra z Reduxi Controller
Znižajte stroške energije do 70 %: hibridne razsmernike SolaX Power X1/X3 G4, Pro in Ultra povežite z Reduxi Controller prek Modbus TCP/IP ali RTU.
Besedilni opis te slike

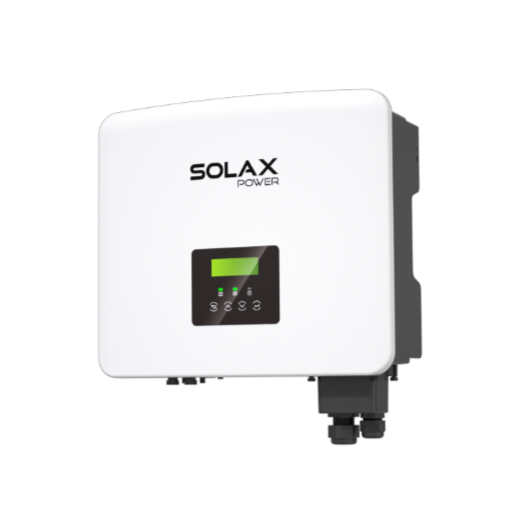

Fotografija (upodobitev izdelka) belega stenskega razsmernika, gledanega pod rahlim kotom na belem ozadju. Na sprednji strani je natisnjeno SOLAX POWER. Pod logotipom majhen črn zaslon z zelenim ekranom, tri majhne indikatorske lučke in štirje okrogli gumbi. Na desni strani temno siv stranski del; pod njim temno siv priključni blok z dvema kabelskima uvodnicama in majhnimi konektorji na spodnjem robu.
1 Priprava razsmernika SolaX
1.1 Tehnična dokumentacija
- SolaX X1-Hybrid G4 – stran izdelka
- Prenosi SolaX – navodila in podatkovni listi
1.2 Potrebna oprema
- Hibridni razsmernik SolaX Power X1 ali X3 (G4, Pro ali Ultra)
- Za Modbus TCP: ključek (dongle) WiFi 3.0 ali WiFi & LAN 3.0
- Za Modbus RTU: povezava RS485 z Reduxi Controller (glejte sheme ožičenja v Točka 2)
- Reduxi Controller
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
1.3 Namestite najnovejšo programsko opremo (firmware)
Razsmernik mora imeti najnovejšo programsko opremo. Za posodobitev se obrnite na podporo SolaX Power: service.global@solaxpower.com
Tabela prikazuje različice programske opreme po napravah:
Besedilni opis te slike
Tabela naprav s strojno opremo in različicami programske opreme. Stolpci: Device, Hardware, Firmware. Energy Storage Inverters, Singlephase: X1-IES, ARM V1.23. Threephase: X3-HybridG4, ARM V1.20; X3-Hybrid G4 Pro(Need LAN), ARM V4; X3-IES, ARM V13; X3-Ultra, ARM V4.04. On-grid Inverters, Singlephase: X1-MINIG3, ARM V1.46; X1-MINIG4, ARM V1.0; X1-MINI G4 Plus, ARM V1.0; X1-SMART G2, ARM V2.05; X1-BOOSTG3, ARM V1.46; X1-BOOSTG4, ARM V1.0. Threephase: X3-MICG2, ARM V1.17; X3-PROG2, ARM V1.17; X3-MEGAG2, ARM V008.02; X3-FORTH, ARM V015.01; X3-FORTH Plus, ARM V002.01; X3-GROUND, ARM V1.00. Wi-Fi dongle: Pocket WiFi2.0/Plus(Transition)(SX/SJ), V3.005.01; Pocket WiFi 3.0(SV/SR), V3.005.01; Pocket WiFi 3.0(SS), V3.031.02; Pocket WiFi+LAN(SN), V1.001.20(WiFi, LAN all support); Pocket WiFi+4GM(SM), V1.001.23(Only WiFi); Pocket WiFi+LAN 2.0(XW), V001.31(WiFi, LAN all support).
2 Fizična povezava
2.1 Modbus TCP/IP
Slika prikazuje celotno povezavo od krmilnika Reduxi do razsmernika.
Besedilni opis te slike
Shema povezave Modbus TCP/IP na belem ozadju. Zgoraj levo: črna zaobljena škatla z oznako Controller z logotipom reduxi. Zgoraj na sredini: bela škatla z oznako Hybrid Inverter z natisnjenim SOLAX POWER in majhnim zelenim zaslonom. Na sredini levo: bel usmerjevalnik z antenami in simbolom Wi-Fi, oznaka Router. Spodaj levo: globus s črkami WWW. Črte: polna cian črta z oznako Ethernet od krmilnika navzdol do usmerjevalnika; polna cian črta z oznako Ethernet od usmerjevalnika do spodnje strani razsmernika; črtkana cian črta od usmerjevalnika do globusa WWW. Cian črta od spodnje strani razsmernika vodi do škatle s cian okvirjem z dvema črnima ključkoma, ob njej rdeč klicaj, in rdečim besedilom: Dongle WiFi 2.0 or Dongle WiFi & LAN 3.0.
2.2 Modbus RTU
Slika prikazuje celotno povezavo od krmilnika Reduxi do razsmernika.
Besedilni opis te slike
Shema povezave Modbus RTU na belem ozadju. Na sredini: črna zaobljena škatla z oznako Controller z logotipom reduxi. Desno: bela škatla z oznako Hybrid Inverter z natisnjenim SOLAX POWER. Levo: bel usmerjevalnik z antenami z oznako Router, pod njim globus s črkami WWW. Črte: polna cian črta z oznako Ethernet od usmerjevalnika do krmilnika; polna cian črta z oznako RS 485 A/B od krmilnika do spodnje strani razsmernika; črtkana cian črta od usmerjevalnika do globusa WWW.
2.2.1 Sheme ožičenja
Sponki A in B vrat RS485 na Reduxi Controller povežite z vrati COM na razsmerniku, kot je prikazano za vašo serijo.
Besedilni opis te slike
Shema ožičenja z naslovom X1/X3 G4 Series. Levo: črtna risba spodnje strani razsmernika SolaX z okroglimi konektorji in ventilatorji; en konektor je označen z rdečim okvirjem. Cian črta vodi do območja s cian obrobo desno. Na njegovem vrhu vrstica vtiča/konektorja z oznako SolaX Inverter COM z enim mestom, označenim z rdečim okvirjem, povezana s črno črto navzdol do sponk. Spodaj: blok z oznako Reduxi Controller s 4-polno sponko z oznako RS485; ob njem vrsta štirih sponk z oznakami GND, A, B, 5VDC. Sponki A in B sta v rdečem okvirju in sta s črno črto povezani s priključkom COM razsmernika.
Besedilni opis te slike
Shema ožičenja z naslovom X1/X3 Ultra Series. Levo: črtna risba spodnje strani razsmernika SolaX z več konektorji in ventilatorji; en priključni blok je označen z rdečim okvirjem. Cian črta vodi do risbe pokrova s štirimi vtičnicami, ena vtičnica je označena z rdečim okvirjem. Desno: veliko območje s cian obrobo. Na njegovem vrhu tabela z oznako SolaX Inverter COM 1, s črno črto povezana s pokrova. Spodaj: blok z oznako Reduxi Controller s 4-polno sponko z oznako RS485; ob njem vrsta štirih sponk z oznakami GND, A, B, 5VDC. Sponki A in B sta v rdečem okvirju in sta s črno črto povezani s priključkom razsmernika.
Besedilni opis te slike
Shema ožičenja z naslovom X1/X3 PRO Series. Levo: črtna risba spodnje strani razsmernika SolaX; na njenem desnem koncu območje s cian obrobo s štirimi označenimi vtičnicami RJ45, ena med njimi je označena z rdečim okvirjem. Cian črta vodi do območja s cian obrobo desno. Na njegovem vrhu vtič RJ45 z barvnimi žicami in tabela pinov z oznako Solax Inverter Com 1 / RS485 (stolpca Pin No. in Definition; pina 1 in 2 Not assigned; pin 3 linija +12V; pina 4 in 5 v rdečem okvirju, s po vrsti REMOTE_485A in REMOTE_485B; pin 6 GND2_COM; pina 7 in 8 Not assigned). Spodaj: blok z oznako Reduxi Controller s 4-polno sponko z oznako RS485; ob njem vrsta štirih sponk z oznakami GND, A, B, 5VDC. Sponki A in B sta v rdečem okvirju in sta s črno črto povezani z vtičem RJ45.
3 Prijava v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
4 Dodajte razsmernik SolaX v Reduxi
Ko povežete Reduxi Controller in hibridni razsmernik SolaX, ga registrirajte kot novo napravo.
4.1 Osnovne nastavitve
Prijavite se v lokalni Reduxi Configurator (glejte Točka 3) in kliknite + Add device.
Besedilni opis te slike
Posnetek zaslona stranske vrstice Reduxi Configurator. Glava: logotip reduxi Configurator. Razdelek Devices (z ikono minus) navaja: Iskraemeco AM550 (ikona daljnovoda) in dva vnosa z ikonama sonca brez vidnih imen. Spodaj je gumb Add device z znakom plus, označen s ciano pravokotnikom.
V prvem koraku izberite osnovne nastavitve. Za enofazni razsmernik izberite X1. Za trifazni razsmernik izberite X3.
- Device type:
Hybrid Inverter - Type:
SolaX Power X1 HybridaliSolaX Power X3 Hybrid - Name: poljubno ime, na primer Solax Power X3 Hybrid G4
Besedilni opis te slike
Posnetek zaslona čarovnika Reduxi Configurator, korak 1 Basic settings (korak 2 Communication channel je zatemnjen). Naslov: Basic settings. Polja: Device type *: Hybrid inverter (spustni seznam); Type *: Solax Power X3 Hybrid G4 (spustni seznam); Name *: Solax Power X3 Hybrid G4 (besedilno polje). Gumbi: Back (levo), Next (desno, temen).
Kliknite Next.
4.2 Nastavitve komunikacije
V drugem koraku nastavite komunikacijski kanal za Modbus med Reduxi Controller in razsmernikom SolaX. Izberite TCP/IP ali RTU, glede na vašo povezavo.
4.2.1 Modbus TCP
| Parameter | Vrednost |
|---|---|
| Povezava | TCP/IP |
| IP | IP-naslov razsmernika SolaX |
| Vrata | 502 |
| Modbus unit ID | Enak ID, kot je nastavljen na razsmerniku. Privzeto: 1
|
| Geslo uporabnika | Enaka koda PIN kot za zaslon razsmernika, na primer 2014
|
| PV | Ali je nameščen PV: Yes ali No
|
| Baterija | Ali je nameščena baterija: Yes ali No
|
Besedilni opis te slike
Posnetek zaslona čarovnika Reduxi Configurator, korak 2 Communication channel (korak 1 je Basic settings). Naslov: Communication channel and device configuration. Polja: Connection *: TCP/IP (spustni seznam); IP *: prazno; Port *: 502; Modbus unit ID *: 1; User password *: vnesena je vrednost (polje prikazuje geslo; vrednost je tu izpuščena); PV *: Yes (spustni seznam, namig: Is PV installed on the inverter?); Battery *: Yes (spustni seznam, namig: Is battery installed on the inverter?). Gumbi: Back (levo), Test communication in Done (desno).
4.2.2 Modbus RTU
| Parameter | Vrednost |
|---|---|
| Povezava | Local Port |
| Vrata | 1 |
| Baudrate | 9600 |
| Data Bits | 1 |
| Stop Bits | 1 |
| Parity | None |
| Modbus unit ID |
1 (enak ID kot na razsmerniku) |
| Geslo uporabnika | Enaka koda PIN kot za zaslon razsmernika, na primer 2014
|
| PV | Ali je nameščen PV: Yes ali No
|
| Baterija | Ali je nameščena baterija: Yes ali No
|
Besedilni opis te slike
Posnetek zaslona čarovnika Reduxi Configurator, korak 2 Communication channel (korak 1 je Basic settings). Naslov: Communication channel and device configuration. Polja: Connection *: Local serial port; Port *: Port 1; Baud rate *: 9600 bits/s; Data bits *: 8; Stop bits *: 1; Parity *: None; Modbus unit ID *: 1; User password *: vnesena je vrednost (polje prikazuje geslo; vrednost je tu izpuščena); Phase *: L1 (namig: To what phase is the inverter connected to.); PV *: Yes (namig: Is PV installed on the inverter?); Battery *: Yes (namig: Is battery installed on the inverter?). Gumbi: Back (levo), Test communication in Done (desno).
4.3 Preizkus komunikacije
Na dnu čarovnika kliknite Test communication. Test enkrat prebere podatke razsmernika SolaX in ničesar ne shrani. Če je test uspešen, kliknite Done: napravo ustvari šele Done.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.
Besedilni opis te slike
Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.
Primera rezultata za to napravo:
Besedilni opis te slike
Posnetek zaslona pogovornega okna Test communication v Reduxi Configurator (križec za zapiranje zgoraj desno, temen gumb Close spodaj desno). Zeleno besedilo v belem okviru: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Additional parameters: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (na sliki delno odrezano); PV_POWER_ACTIVE_MAX: 0.
Besedilni opis te slike
Posnetek zaslona pogovornega okna z naslovom Test communication z zapiranjem x zgoraj desno. Sporočilo v rdečem besedilu: Unable to communicate with device. Temen gumb spodaj desno: Close.
Če test ne uspe, preverite nastavitve in ožičenje ter poskusite znova.
5 Preverite meritve
5.1 Zadnje meritve
V Reduxi Configurator preverite izmerjene vrednosti in komunikacijo pod Devices – SolaX Power Inverter – Last Measurement.
Besedilni opis te slike
Posnetek zaslona strani 'Last measurements' naprave v Reduxi Configurator. Zavihki: Last measurements (aktiven), Analyze, Archive. Zgoraj desno: spustni seznam osveževanja 'Without refreshing' in gumb za osvežitev. Kartica 'Control type': gumba Auto (svetlozelen) in Manual (temen, izbran); časovna oznaka 14. 03. 2025 12:49:13. Vse spodnje vrednosti imajo časovno oznako 14. 03. 2025 12:49:01, razen če je navedeno drugače. Kartica PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: prazno (enota kW); enumeration.PV_STATE_NAME: CONNECTED. Kartica Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Kartica Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Kartica Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Kartica Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: prazno (kW); Grid export active power limit: prazno (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Kartica Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (časovna oznaka 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
5.2 Vklop upravljanja z Reduxi
Za napredno upravljanje napravo vključite v optimizacijske načine sistema Reduxi. V Reduxi Configurator pod Devices – SolaX Power Inverter nastavite control type na AUTO. Šele nato ukazi strategije vplivajo na baterijo.
Za največjo prilagodljivost in nižje stroške energije z dinamičnimi cenami in dinamičnimi tarifami določite strategijo, kot je opisano v Strategije za krmilnik Reduxi.
Ko napravo dodate, jo lahko spremljate in upravljate prek aplikacije Reduxi.
✓ Povzetek
Priprava (točka 1): Namestite najnovejšo programsko opremo (firmware). Za Modbus TCP si priskrbite ključek (dongle) WiFi 3.0 ali WiFi & LAN 3.0.
Povezava SolaX (točka 2): Razsmernik povežite z Reduxi Controller prek Modbus TCP/IP ali za Modbus RTU speljite žice RS485.
Dodajanje v Reduxi (točki 3–4): Prijavite se v spletni vmesnik Reduxi, kliknite + Add device, izberite X1 ali X3 in vnesite nastavitve komunikacije. Kliknite Test communication, nato Done.
Začetek delovanja (točka 5): Preverite zadnje meritve. Nastavite control type na AUTO in določite strategijo.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Modbus ne deluje | Namestite najnovejšo programsko opremo (firmware). Za posodobitev se obrnite na service.global@solaxpower.com. |
| Ni povezave Modbus TCP | Modbus TCP zahteva ključek WiFi 3.0 ali ključek WiFi & LAN 3.0. |
| Preizkus komunikacije ne uspe | Preverite nastavitve in ožičenje. Preverite Modbus unit ID (privzeto 1) in geslo uporabnika. To je koda PIN na zaslonu razsmernika. |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
