Zmanjšajte stroške energije do 70 %: Reduxi integrira hibridne pretvornike SolaX Power X1/X3 G4/Pro/Ultra prek Modbus TCP/IP ali RTU.

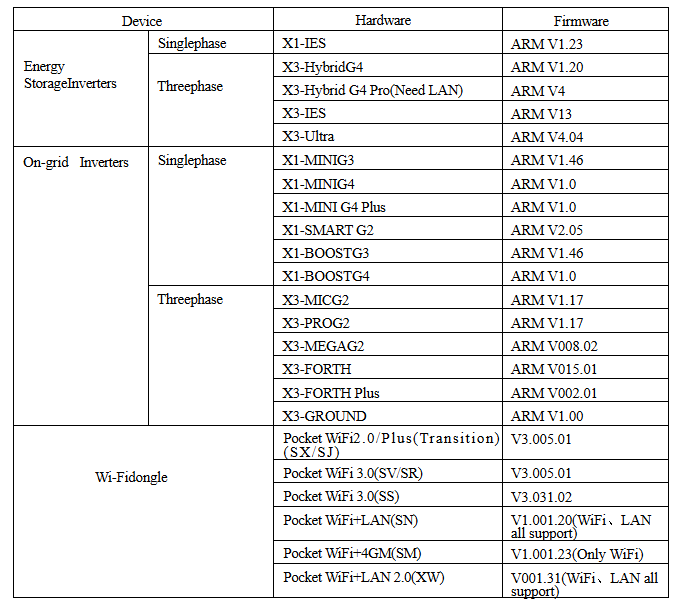

1. Vdelana programska oprema Solax

Opomba: Pretvornik mora imeti najnovejšo posodobitev vdelane programske opreme. Če želite to narediti, se obrnite neposredno na podporo Solax Power na

service.global@solaxpower.com

2. Fizična povezava

2.1 Modbus TCP/IP

Simbolična slika celotne povezave od krmilnika Reduxi do pretvornika je prikazana spodaj:

Opomba: Za vzpostavitev povezave prek Modbus TCP potrebujete WiFi 3.0 ali WiFi & LAN 3.0 Dongle

2.2 Modbus RTU

Simbolična slika celotne povezave od krmilnika Reduxi do pretvornika je prikazana spodaj:

2.2.1 Načrti ožičenja:

3. Dodajte hibridni pretvornik SolaX X1/X3 v sistem Reduxi

Po priključitvi Reduxi in hibridnega pretvornika SolaX ga lahko registrirate kot novo napravo.

3.1 Izberite Dodaj napravo

Najprej se prijavite v lokalni konfigurator Reduxi in dodajte novo napravo s klikom na gumb »Dodaj napravo«.

3.2 Izberite hibridni pretvornik SolaX Power

To je odvisno od tega, kateri pretvornik imate. Če imate enofazni pretvornik (X1), izberite ... Če imate nameščen trifazni pretvornik, izberite X3.

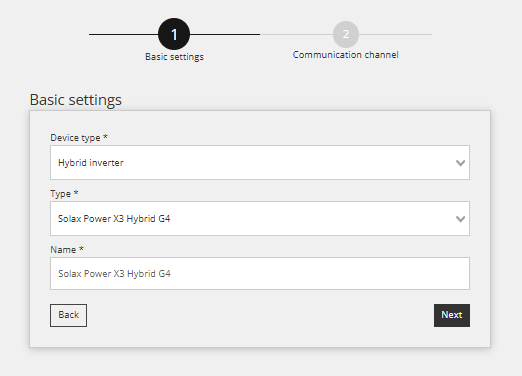

V prvem koraku so določene osnovne nastavitve:

• Izberite Vrsta naprave: Hibridni pretvornik,
• Izberite Vrsta: SolaX Power X1 ali X3 Hybrid,
• Poimenujte napravo, kakor želite, na primer: Solax Power X3 Hybrid G4


3.3 Konfiguracija naprave za komunikacijski kanal

Drugi korak vključuje konfiguriranje komunikacijskega kanala, ki je bistven za pravilno komunikacijo Modbus communication. V tem koraku se vzpostavi komunikacijska povezava med krmilnikom Reduxi in pretvornikom Solax Power.

Izbirate lahko med povezavo TCP/IP ali RTU (odvisno od uporabljene naprave)

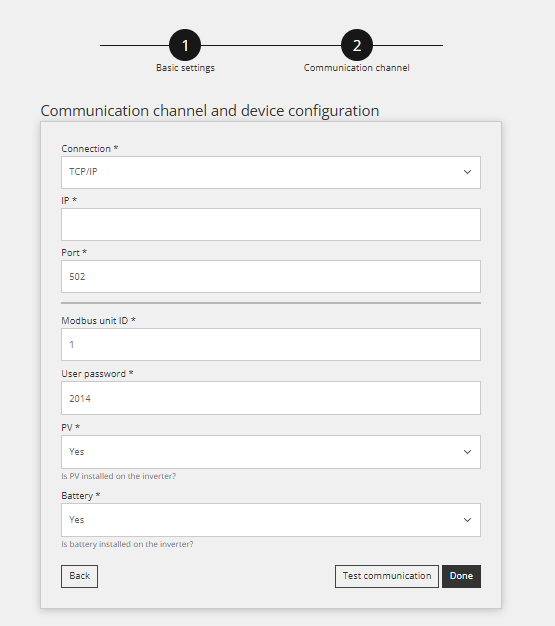

3.3.1 Modbus TCP

• Povezava: TCP/IP
• IP: Vnesite naslov IP pretvornika Solax Power
• Vrata: 502
• ID enote Modbus: To je isti ID, kot je nastavljen na pretvorniku (kot privzeto 1)
• Uporabniško geslo: To je ista PIN koda kot za zaslon na pretvorniku (na primer 2014)
• PV: ali je nameščen PV? Da ali Ne
• Baterija: ali je nameščena baterija? Da ali Ne

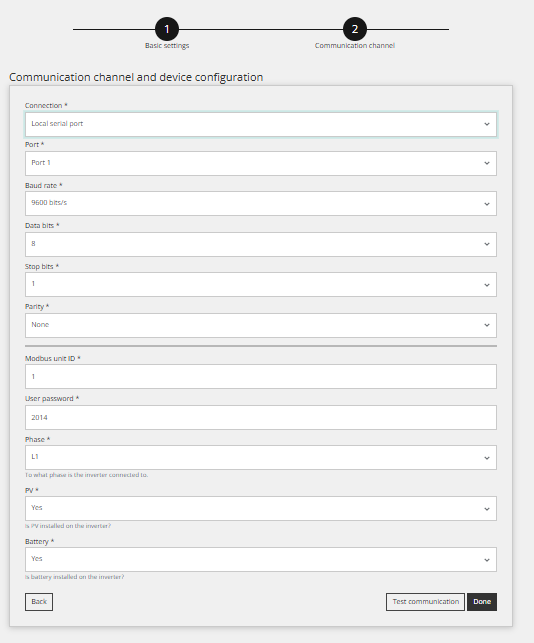

3.3.2 Modbus RTU

• Povezava: Lokalna vrata
• Vrata: 1
• Hitrost prenosa: 9600
• Podatkovni biti: 1
• Stop biti: 1
• Pariteta: Brez
• ID enote Modbus: 1 (isti ID kot pretvornik)
• Uporabniško geslo: To je ista PIN koda kot za zaslon na pretvorniku (na primer 2014)
• PV: ali je nameščen PV? Da ali Ne
• Baterija: ali je nameščena baterija? Da ali Ne

3.4 Preizkus komunikacije

Pod vsemi polji komunikacijskega kanala, omenjenimi v prejšnjem koraku, je gumb »Preizkus komunikacije«.

Ta gumb se uporablja za preverjanje, ali povezava Modbus med napravami deluje pravilno.

Uspešen odziv (primer):

Neuspešen odziv (primer):

V tem primeru preverite nastavitve, ožičenje in poskusite znova.

3.5 Odčitki iz naprave

Ta razdelek vam prikazuje, kako preveriti izmerjene vrednosti naprave in ali pravilno komunicira. To lahko storite pod »Naprave /SolaX Power Inverter /Zadnja meritev."

Za napredno upravljanje integrirajte napravo v načine optimizacije sistema Reduxi.
Pod možnostjo Naprave/SolaX Power Inverter v konfiguratorju Reduxi mora biti vrsta krmiljenja nastavljena na AUTO, da bodo ukazi za strategijo vplivali na baterijo.

Za doseganje največje prilagodljivosti in zmanjšanja stroškov energije glede na dinamično ceno in dinamične tarife sledite navodilom o tem, kako določiti strategijo na tej povezavi: Strategije za krmilnik Reduxi.

Po uspešnem dodajanju naprave jo je mogoče spremljati in nadzorovati prek aplikacije Reduxi.
