Kako povezati toplotno črpalko Nibe z Reduxi Gateway
Toplotne črpalke Nibe povežite z Reduxi Gateway prek stikov SG-ready in prihranite do 30 % stroškov energije: dinamično upravljanje prilagodi toplotno črpalko nihajočim cenam energije.

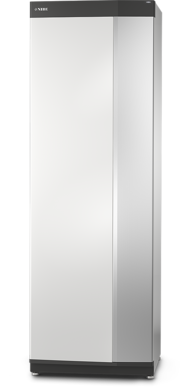

Besedilni opis te slike
Fotografija visoke prostostoječe notranje enote toplotne črpalke na belem ozadju. Svetlo siva in srebrna omara s temnejšim sprednjim levim robom, črnim podstavkom spodaj in majhnim temnim logotipom zgoraj levo na sprednji strani. Besedila ni mogoče prebrati.
1 Priprava povezave
1.1 Tehnična dokumentacija
Dokumentacija toplotnih črpalk Nibe serije S:
- Nibe VVM S320: stran izdelka – informacije o izdelku in prenos dokumentov (švedsko)
- Nibe VVM S320: navodila za uporabo (PDF) – navodila za uporabo (Användarhandbok)
- Nibe VVM S320: podatkovni list (PDF) – podatkovni list (Produktblad)
1.2 Potrebne komponente
Reduxi Controller s toplotno črpalko Nibe povezuje dvoje komponent Reduxi:
- Reduxi Controller
- Naprava Reduxi Gateway s 3 tokovnimi senzorji (30:1A) (CT)
- Kabel UTP, samo za žično povezavo (LAN) naprave Gateway
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
Najprej dodajte napravo Reduxi Gateway v Reduxi Controller. Gateway nato upravlja načine delovanja toplotne črpalke. Povezava je brezžična (WLAN) ali žična prek kabla UTP (LAN). Več o tem: Povezava med Gatewayem in krmilnikom.
Gateway s 3 tokovnimi senzorji (30:1A) meri tok vsake faze toplotne črpalke. Njegova dva relejna izhoda pošiljata signale na stike SG-ready in nastavita način delovanja toplotne črpalke.
2 Povežite Reduxi Gateway in toplotno črpalko

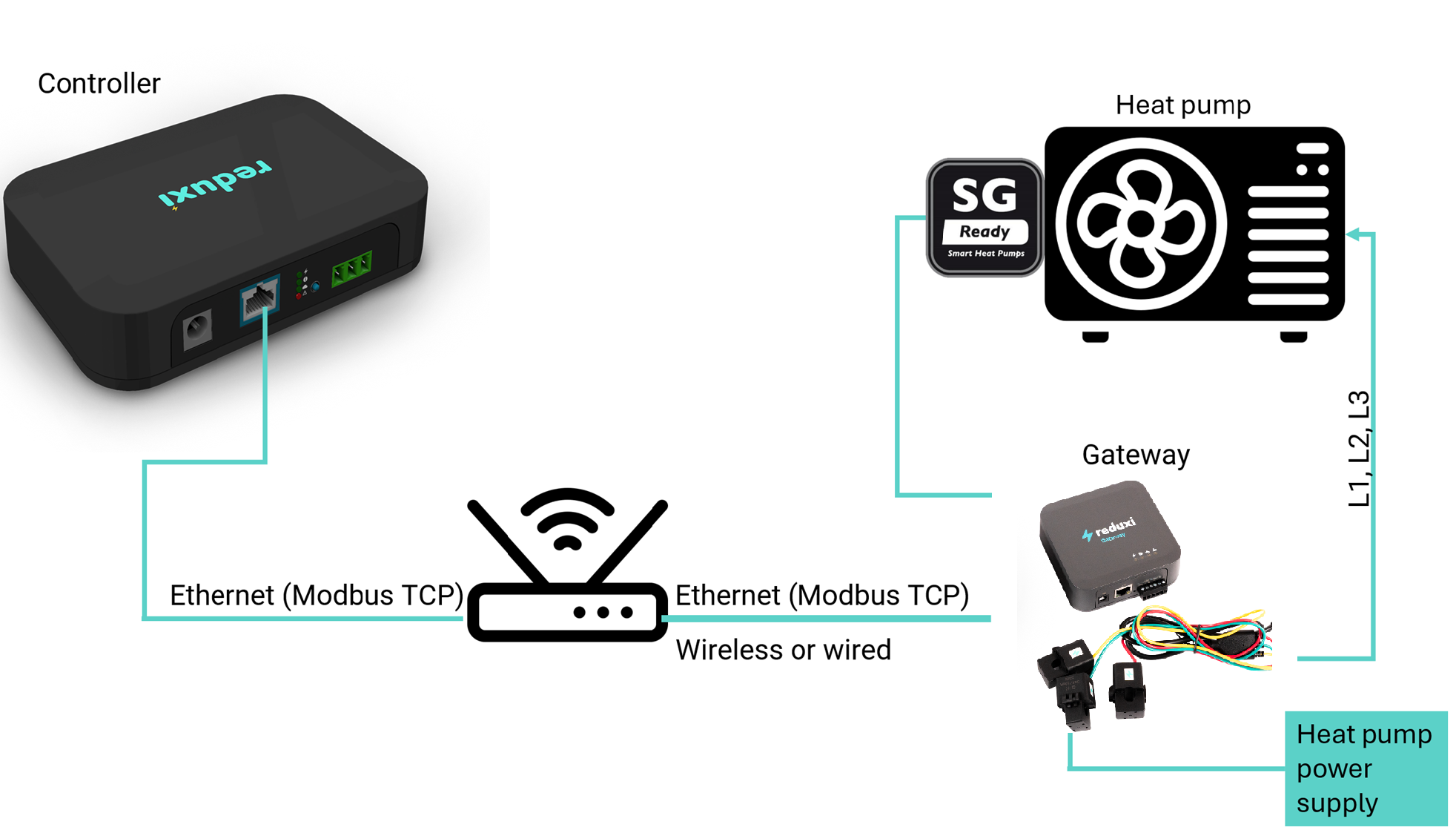

2.1 Shema povezave naprav Reduxi in Nibe
Fizična povezava med Reduxi Gateway in Nibe poteka v dveh korakih:
- Releje na Reduxi Gateway povežite s stiki SG-ready na Nibe (točka 2.2).
- Tokovne senzorje (CT) na Reduxi Gateway povežite s fazami L1, L2 in L3 (točka 2.3).
Besedilni opis te slike
Shema povezave na belem ozadju. Zgoraj levo: črna škatla Reduxi z oznako Controller z omrežnimi vrati in zeleno sponko. Zgoraj na sredini/desno: črna ikona zunanje toplotne črpalke z ventilatorjem, oznaka Heat pump, levo od nje okvir z logotipom SG Ready. Na sredini: ikona usmerjevalnika s simbolom Wi-Fi. Desno na sredini: siva škatla Reduxi z oznako Gateway s tokovnimi kleščami in barvnimi žicami. Črte so turkizne: od krmilnika do usmerjevalnika z oznako Ethernet (Modbus TCP); od usmerjevalnika do naprave Gateway z oznako Ethernet (Modbus TCP) in opombo Wireless or wired; od naprave Gateway do okvirja SG Ready (črta gre navzgor in levo proti strani toplotne črpalke); navpična črta od toplotne črpalke navzdol do naprave Gateway z oznako L1, L2, L3; črta od tokovnih klešč naprave Gateway do turkiznega okvirja z oznako Heat pump power supply.

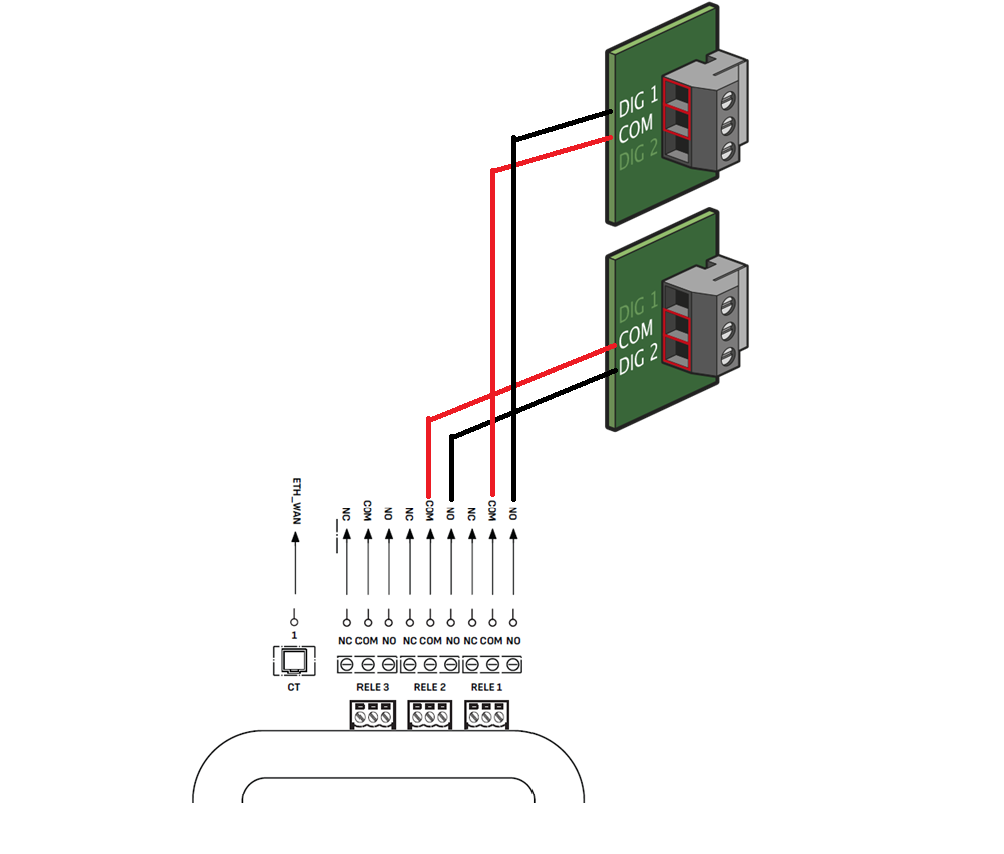

2.2 Povežite releje naprave Gateway s stiki SG-ready na Nibe
Najprej poiščite stike SG-ready na tiskanem vezju toplotne črpalke. Uporabite navodila za uporabo vaše naprave Nibe.
Slika prikazuje, kako stike SG-ready povežete z Reduxi Gateway.
Besedilni opis te slike
Shema ožičenja. Zgoraj desno: dve zeleni tiskani vezji, vsako z sivim vijačnim sponkovnim blokom s tremi označenimi mesti: zgornja plošča DIG 1, COM, DIG 2; spodnja plošča DIG 1, COM, DIG 2. Od vsake plošče tečeta črna in rdeča žica navzdol in v levo do relejnih sponk naprave Gateway spodaj. Spodaj: vrstna sponka naprave Gateway, narisana od zgoraj, s puščicami navzgor od vsake sponke. Oznake z leve: CT (vtičnica za tokovni transformator, označena s kvadratom), nato tri skupine relejev, vsaka s sponkami NC, COM, NO, z vtičnimi bloki z oznakami RELE 3, RELE 2, RELE 1 spodaj. Žice se končajo na sponkah v skupinah RELE 2 in RELE 1 (ti oznaki sta krepki). Na samem dnu je obris ohišja naprave Gateway.
| Kontakt releja na napravi Reduxi Gateway | Kontakt na toplotni črpalki Nibe |
|---|---|
| Rele 1, kontakt NO (Smart Grid Ready 1) | DIG 1 |
| Rele 1, kontakt COM | Kontakt COM, ki pripada releju 1 na toplotni črpalki |
| Rele 2, kontakt NO (Smart Grid Ready 2) | DIG 2 |
| Rele 2, kontakt COM | Kontakt COM, ki pripada releju 2 na toplotni črpalki |
2.3 Priključite tokovne senzorje
Tokovni senzorji merijo tok toplotne črpalke. Zagotavljajo porabo moči toplotne črpalke v realnem času. Napetost prihaja iz Reduxi Controllerja. Če ni na voljo, se uporabi privzeta napetost 230 V.
Tokovni senzorji (CT) so priloženi kompletu Reduxi Gateway.
Besedilni opis te slike
Fotografija naprave Reduxi Gateway s tokovnimi senzorji na belem ozadju. Zgoraj: temno siva kvadratna naprava z logotipom reduxi (strela in beseda reduxi) in modro besedo Gateway na sprednji strani; štiri majhne indikatorske lučke na vrhu; na sprednjem robu okrogla napajalna vtičnica, omrežna vrata RJ45 in 6-polni vijačni sponkovni blok. Spodaj: trije črni objemni tokovni transformatorji (z deljenim jedrom), vsak z majhno modro-belo nalepko z logotipom; na enem senzorju je majhen natisnjen napis. Tanki kabli rdeče, zelene, rumene in črne barve tečejo od senzorjev, so zvezani s kabelsko vezico in se končajo v majhnem črnem konektorju zgoraj desno.
Vsak tokovni senzor objame eno fazno žico (L1, L2, L3) toplotne črpalke:
Besedilni opis te slike
Fotografija pogleda v odprto modro kovinsko omaro. Tri modre tokovne senzorje z deljenim jedrom so zloženi na levi, vsak je nameščen okoli prevodnika. Okoli njih je veliko kablov: bele, sive, modre, rumeno-zelene in črne žice, modri omrežni kabel, oranžen žični konektor na sredini in vrstna sponka spodaj desno. Spodaj levo so vidne talne ploščice. Nobenih besedil ali oznak ni mogoče prebrati.
3 Prijava v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
4 Dodajte toplotno črpalko v Reduxi
S temi koraki dodate novo toplotno črpalko ali uredite obstoječo.
4.1 Osnovne nastavitve
Lokalno se prijavite v Reduxi Configurator na krmilniku (glejte Točka 3) in pritisnite gumb Add device.
Besedilni opis te slike
Posnetek zaslona leve stranske vrstice Reduxi Configurator. Zgoraj: logotip reduxi z besedilom CONFIGURATOR. Strnjena razdelka: Devices (ikona plus) in Strategies (ikona plus). Pod njima dva gumba drug ob drugem: Add device (ikona plus, označen z modrim okvirjem) in Add strategy (ikona plus). Pod njima dva vnosa: Settings in Profile. Območje desno od stranske vrstice je prazno in belo.

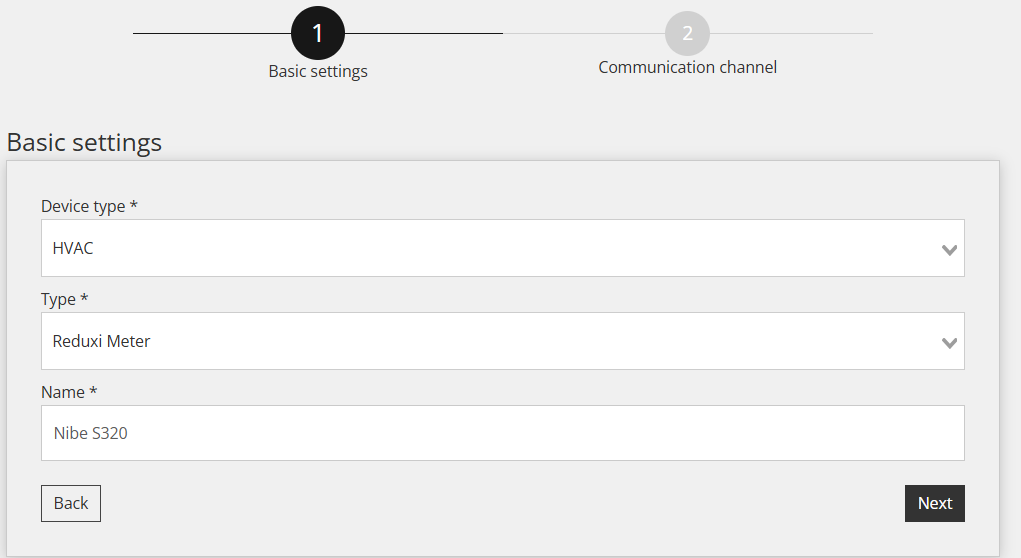

V prvem koraku (osnovne nastavitve) izberite osnovne parametre naprave:
- Device type:
HVAC - Type:
Reduxi Meter - Name: ime glede na model, na primer Nibe S320
Besedilni opis te slike
Posnetek zaslona čarovnika Reduxi Configurator, korak 1 Basic settings (korak 2 Communication channel je zatemnjen). Naslov: Basic settings. Polja: Device type *: HVAC (spustni seznam); Type *: Reduxi Meter (spustni seznam); Name *: Nibe, ki mu sledi koda modela S320. Gumbi: Back (levo), Next (desno, temen).
Ko vnesete vse podatke, pritisnite Next.
4.2 Nastavitve komunikacije
Nastavitve komunikacije imajo tri dele:
- Komunikacijski kanal
- Nastavitve tokovnih senzorjev (CT)
- Določitev relejnih signalov glede na stike SG-ready

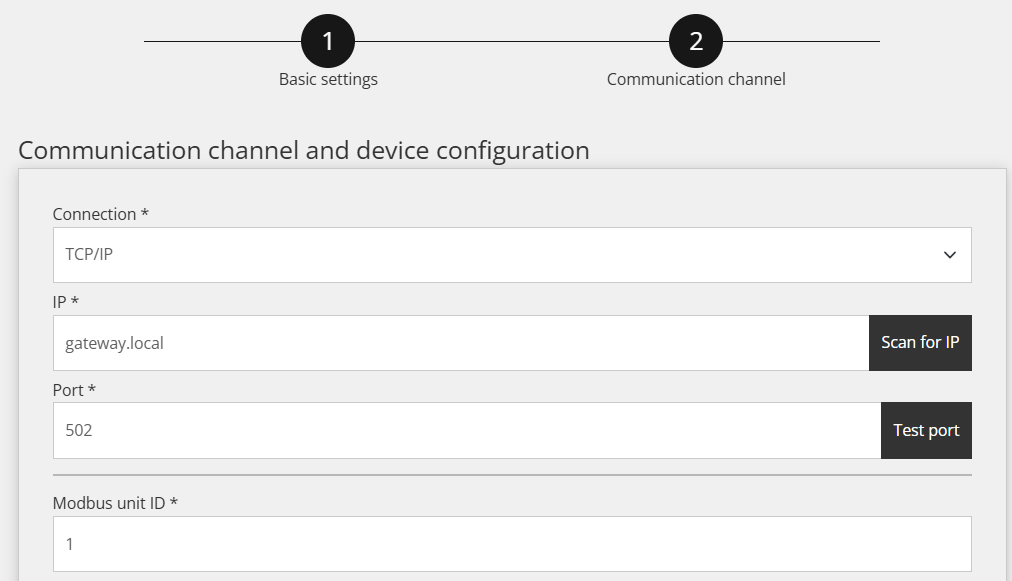

1. del: komunikacijski kanal. Vrsta povezave TCP/IP, IP-naslov naprave Reduxi Gateway, vrata Modbus in Modbus unit ID. Te nastavitve so že vnaprej določene. Pustite jih, kot so. Če povezava ne uspe, kliknite Scan for IP, da poiščete IP-naslov naprave Reduxi Gateway.
Besedilni opis te slike
Posnetek zaslona čarovnika Reduxi Configurator, korak 2 Communication channel (korak 1 je Basic settings), zgornji del. Naslov: Communication channel and device configuration. Polja: Connection *: TCP/IP (spustni seznam); IP *: gateway.local, desno temen gumb Scan for IP; Port *: 502, desno temen gumb Test port; Modbus unit ID *: 1.

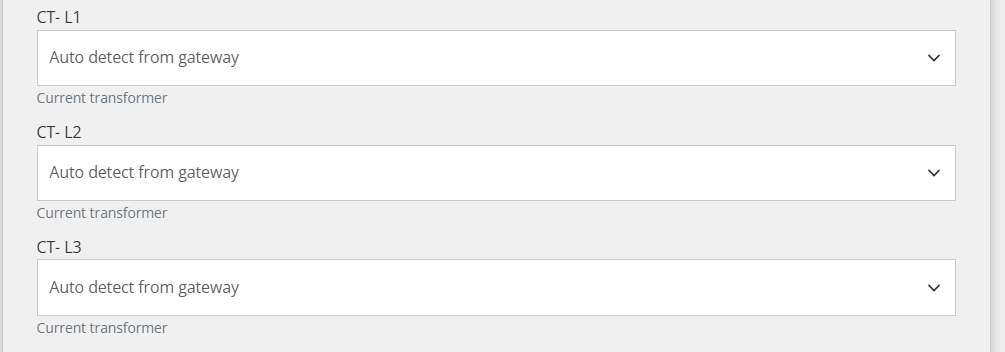

2. del: tokovni senzorji. Izberite Autodetect from Gateway.
Besedilni opis te slike
Posnetek zaslona treh spustnih polj iz nastavitev komunikacijskega kanala v Reduxi Configurator (2. del). CT- L1: Auto detect from gateway (namig: Current transformer). CT- L2: Auto detect from gateway (namig: Current transformer). CT- L3: Auto detect from gateway (namig: Current transformer).
3. del: relejni signali. Tabela prikazuje načine delovanja toplotne črpalke:
| Način delovanja Reduxi | Način delovanja Nibe | Smart Grid Ready 1 | Smart Grid Ready 2 |
|---|---|---|---|
| OFF | Forced OFF | vklopljeno (sklenjeno) | izklopljeno (odprto) |
| ECO | Normalno delovanje | izklopljeno (odprto) | izklopljeno (odprto) |
| ON | Povečano udobje | izklopljeno (odprto) | vklopljeno (sklenjeno) |
| BOOST | Forced ON | vklopljeno (sklenjeno) | vklopljeno (sklenjeno) |
Relejne signale v Reduxi Configurator nastavite takole.

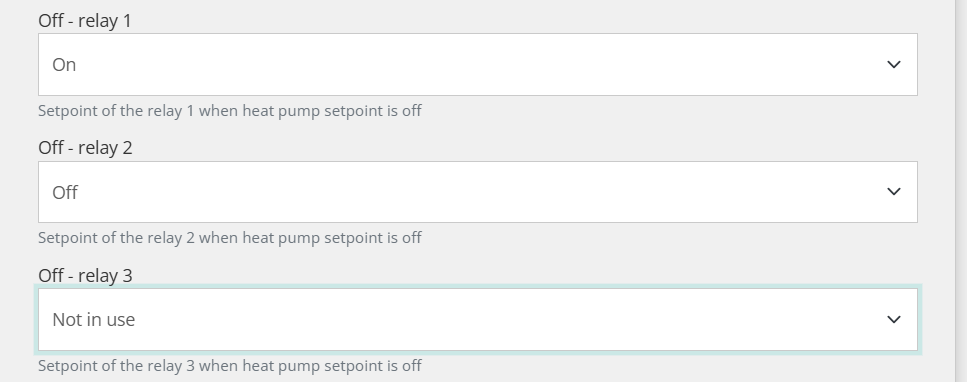

Način Forced OFF (OFF v Reduxi)
Besedilni opis te slike
Posnetek zaslona treh spustnih polj iz nastavitev komunikacije v Reduxi Configurator. Off - relay 1: On (namig: Setpoint of the relay 1 when heat pump setpoint is off). Off - relay 2: Off (namig: Setpoint of the relay 2 when heat pump setpoint is off). Off - relay 3: Not in use (namig: Setpoint of the relay 3 when heat pump setpoint is off); to polje ima zeleno poudarjen rob.

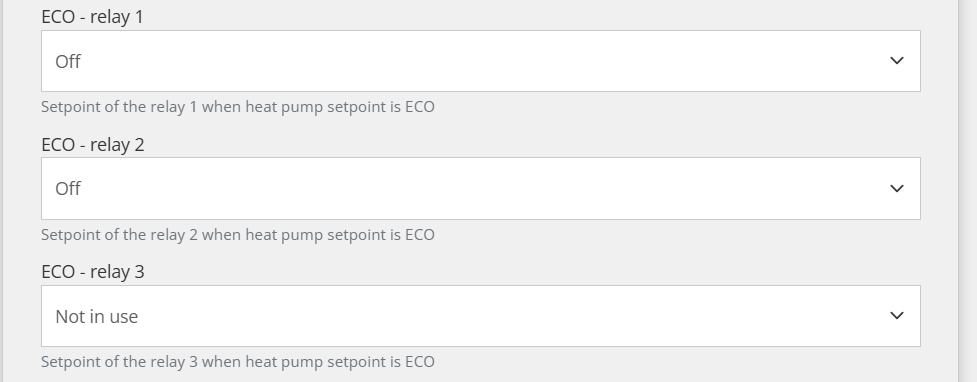

Način normalnega delovanja (ECO v Reduxi)
Besedilni opis te slike
Posnetek zaslona treh spustnih polj iz nastavitev komunikacije v Reduxi Configurator. ECO - relay 1: Off (namig: Setpoint of the relay 1 when heat pump setpoint is ECO). ECO - relay 2: Off (namig: Setpoint of the relay 2 when heat pump setpoint is ECO). ECO - relay 3: Not in use (namig: Setpoint of the relay 3 when heat pump setpoint is ECO).

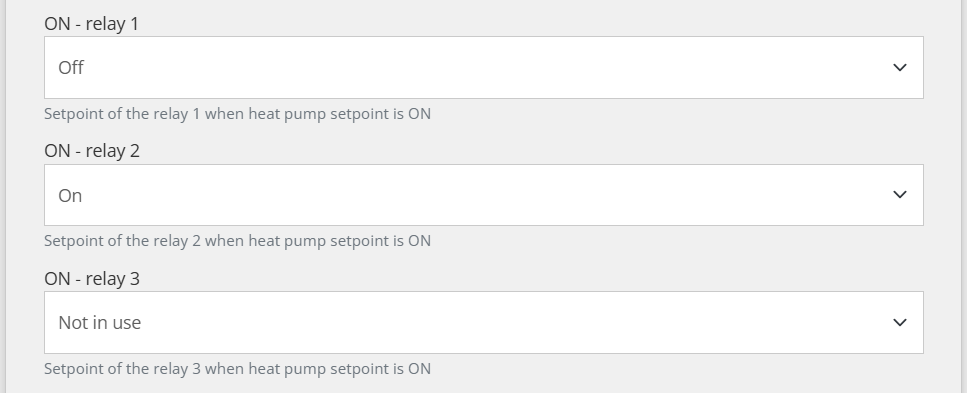

Način Enhanced Comfort (ON v Reduxi)
Besedilni opis te slike
Posnetek zaslona treh spustnih polj iz nastavitev komunikacije v Reduxi Configurator. ON - relay 1: Off (namig: Setpoint of the relay 1 when heat pump setpoint is ON). ON - relay 2: On (namig: Setpoint of the relay 2 when heat pump setpoint is ON). ON - relay 3: Not in use (namig: Setpoint of the relay 3 when heat pump setpoint is ON).

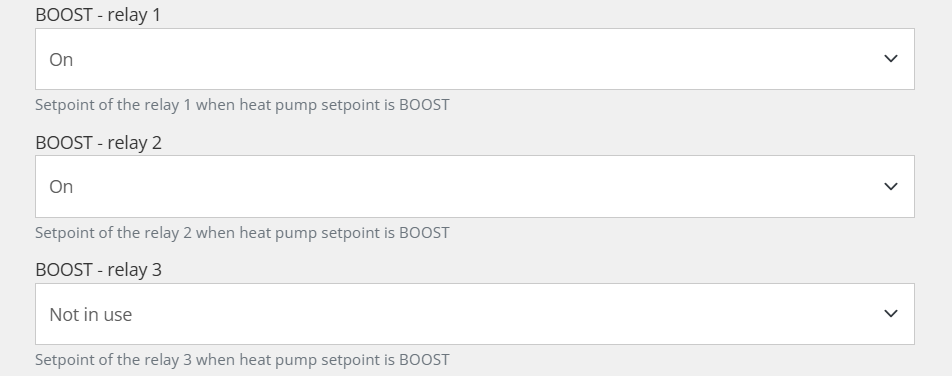

Način Forced ON (BOOST v Reduxi)
Besedilni opis te slike
Posnetek zaslona treh spustnih polj iz nastavitev komunikacije v Reduxi Configurator. BOOST - relay 1: On (namig: Setpoint of the relay 1 when heat pump setpoint is BOOST). BOOST - relay 2: On (namig: Setpoint of the relay 2 when heat pump setpoint is BOOST). BOOST - relay 3: Not in use (namig: Setpoint of the relay 3 when heat pump setpoint is BOOST).
4.3 Preizkus komunikacije
Kliknite Test communication spodaj desno, pod komunikacijskimi parametri. Test enkrat prebere podatke naprave in ničesar ne shrani. Če je test uspešen, kliknite Done: napravo ustvari šele Done.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice gumbov obrazca v Reduxi Configurator. Levo: gumb Back. Desno: gumb "Test communication", označen z modrim okvirjem, in temen gumb Next desno od njega.
Test vrne enega od dveh rezultatov:
Besedilni opis te slike
Posnetek zaslona pogovornega okna v slovenščini z naslovom "Test komunikacije" [preizkus komunikacije] z gumbom za zapiranje (x) zgoraj desno. Zeleno besedilo: "Successful readout from device". Vrednosti: Active power: 28392 W; Current L1: 45.329 A; Current L2: 45.329 A; Current L3: 45.329 A; Import active energy: 0 Wh; Relay 1 state: false; Relay 2 state: false; Voltage L1: 231.0 V; Voltage L2: 232.0 V; Voltage L3: 233.0 V; Additional parameter - POWER_ACTIVE_L1: 9423; Additional parameter - POWER_ACTIVE_L2: 9464; Additional parameter - POWER_ACTIVE_L3: 9505. Gumb spodaj desno: "Zapri" [zapri].
Besedilni opis te slike
Posnetek zaslona pogovornega okna z naslovom Test communication (zapiranje z x zgoraj desno). Prvi okvir: Unable to communicate with device. Drugi okvir (rdeče besedilo): Unable to communicate with 192.168.1.206 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 192.168.1.206 (192.168.1.206) 56(84) bytes of data. --- 192.168.1.206 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1062ms. Temen gumb spodaj desno: Close.
5 Preverite meritve
5.1 Zadnje meritve
Ko je komunikacija vzpostavljena, v Reduxi Configurator pod Devices – Nibe heat pump preverite vrednosti kot dodaten test.
Besedilni opis te slike
Posnetek zaslona strani naprave Reduxi za toplotno črpalko, zavihek Last measurements (zavihki: Last measurements, Analysis, Archive; zgoraj desno spustni seznam in ikona za osvežitev). Zgornje ploščice: "Control type" z gumboma Auto (temen) in Manual (poudarjen turkizno, izbran); druga ploščica z vrsto štirih majhnih gumbov, eden je poudarjen turkizno (majhna oznaka: Off.). Kartica "Current": tri vrednosti 0.55, 0.57, 0.59 (oznake faz in enote so majhne). Kartica "Power": tri vrednosti 0.4, 0.0, 0.4. Kartica "Energy": ena vrednost 78.7. Kartica "Other": vrstice z vrednostmi OFF, MANUAL, OFF, OFF, ON. Kartica "Settings": vrednosti Voltage 246.00, 244.40, 246.30. Vsaka vrednost ima majhno časovno oznako.
5.2 Vklop upravljanja z Reduxi
Za napredno upravljanje toplotne črpalke napravo vključite v strategijo sistema Reduxi. V Reduxi Configurator pod Devices – Nibe nastavite control type na AUTO. Šele nato ukazi strategije vplivajo na toplotno črpalko.
Za največjo prilagodljivost in nižje stroške energije z dinamičnimi cenami in dinamičnimi tarifami določite strategijo, kot je opisano v Strategije za krmilnik Reduxi.
Ko napravo dodate in preverite vrednosti, jo lahko pregledujete in upravljate tudi v aplikaciji Reduxi.
✓ Povzetek
Priprava (točka 1): Odprite dokumentacijo Nibe. Pripravite Reduxi Controller in Reduxi Gateway s 3 tokovnimi senzorji.
Toplotna črpalka Nibe (točka 2): Releje naprave Gateway povežite s stikoma DIG 1 in DIG 2 ter njunima stikoma COM. Tokovne senzorje namestite na fazi L1, L2 in L3.
Dodajanje v Reduxi (točki 3–4): Prijavite se v spletni vmesnik Reduxi. Dodajte napravo s tipom Reduxi Meter, nastavite relejne signale in preizkusite komunikacijo.
Začetek delovanja (točka 5): Preverite zadnje meritve. Nastavite control type na AUTO in določite strategijo.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Toplotna črpalka ne spremeni načina delovanja | Preverite ožičenje releja 1 na DIG 1 in releja 2 na DIG 2, vsakega z njegovim stikom COM (glejte Točka 2.2). Preverite stanja relejev za ta način (glejte Točka 4.2). Preverite, ali je control type nastavljen na AUTO (glejte Točka 5.2). |
| Meritve moči manjkajo ali so napačne | Preverite, ali vsak tokovni senzor objema eno fazno žico L1, L2 ali L3 (glejte Točka 2.3). Preverite, ali je izbrano Autodetect from Gateway (glejte Točka 4.2). |
| Gateway ni najden v nastavitvah komunikacije | V nastavitvah komunikacije kliknite Scan for IP (glejte Točka 4.2). Najprej dodajte Reduxi Gateway v Reduxi Controller, brezžično (WLAN) ali prek kabla UTP (LAN). |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
