Kako povezati hibridno serijo AlphaESS Smile s krmilnikom Reduxi
Znižajte stroške energije do 70 %: Reduxi integrira hibridne razsmernike serije AlphaESS Smile prek Modbus TCP/IP ali RTU.
Besedilni opis te slike
Logotip AlphaESS s sloganom your smart energy. Na levi stilizirana črka A iz sivih, črnih, zelenih in rumenih oblik; na desni beseda AlphaESS v temnosivi barvi in pod njo besedilo your smart energy.
1 Tehnična dokumentacija
Dokumenti proizvajalca za serijo AlphaESS Smile:
- AlphaESS SMILE-G3 trifazni 4/6/8/10 kW – stran izdelka pri proizvajalcu
- Podatkovni list SMILE-G3-S3.6/S5/B5 – PDF, EN
- Podatkovni list SMILE-G3-T4/T5/T6/T8/T10 – PDF, EN
2 Potrebna oprema
Glede na povezavo, ki jo uporabljate, pripravite naslednje:
- Reduxi Controller (nameščen in na spletu)
- Hibridni razsmernik AlphaESS Smile z najnovejšo programsko opremo (firmware)
- Modbus TCP/IP prek LAN: ethernetni kabel do razsmernika
- Modbus TCP/IP prek Wi-Fi: Wi-Fi ključek (dongle) z najnovejšo programsko opremo (firmware)
- Modbus RTU: ethernetni kabel s konektorjem RJ45 za žili RS 485 (glejte Točka 3)
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
3 Povežite Reduxi Controller z razsmernikom
Izberite eno od treh povezav, glede na to, kako je sistem nameščen:
- Modbus TCP/IP prek kabla LAN
- Modbus TCP/IP prek Wi-Fi ključka (dongle)
- Modbus RTU
3.1 Modbus TCP/IP prek LAN

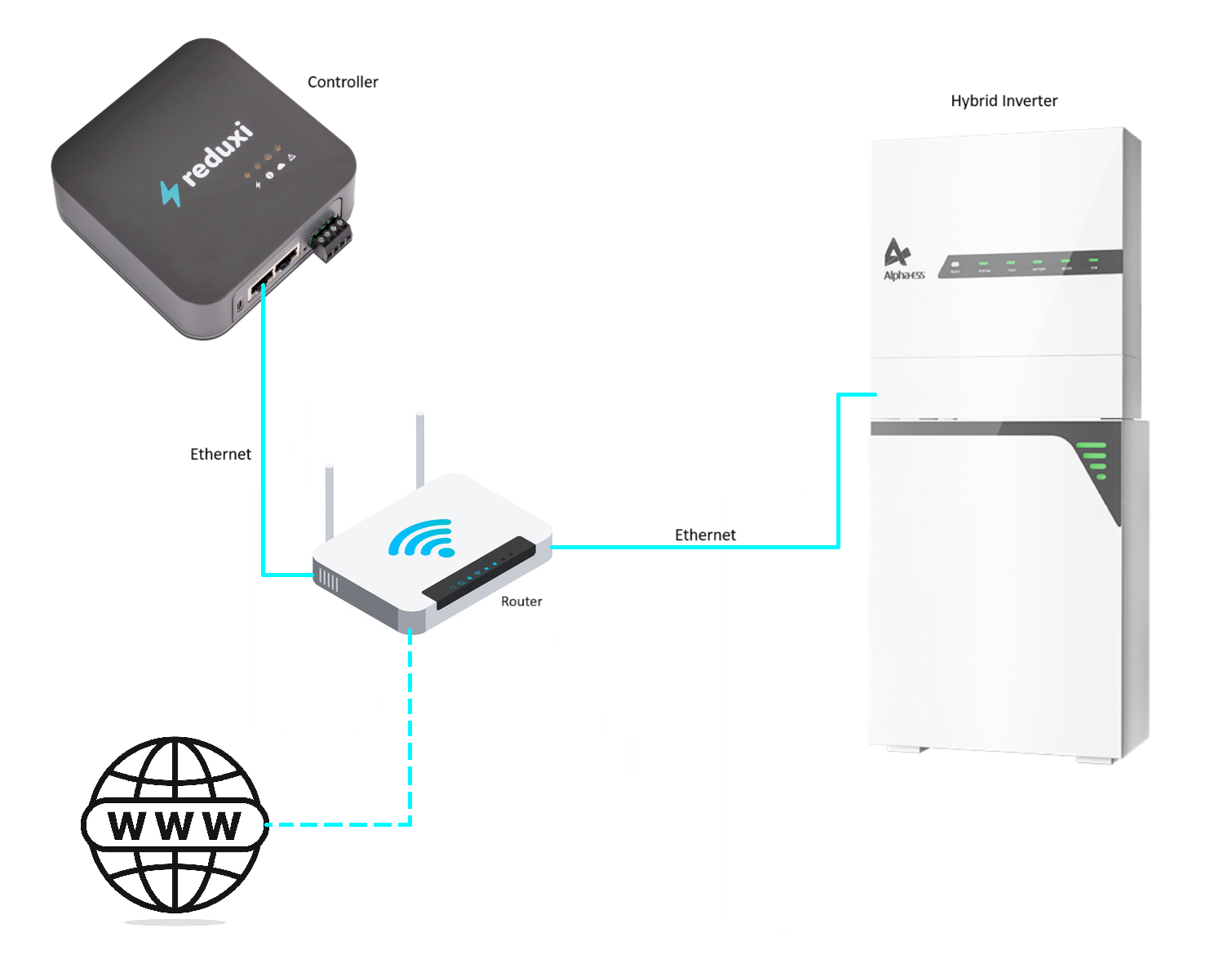

Slika prikazuje celotno povezavo od krmilnika Reduxi do razsmernika.
Besedilni opis te slike
Shema povezave prek kabla LAN. Komponente: Reduxi Controller (siva škatla z logotipom reduxi, oznaka 'Controller'); usmerjevalnik (bel Wi-Fi usmerjevalnik, oznaka 'Router'); ikona globusa WWW (internet); hibridni razsmernik (bela enota AlphaESS z baterijskim paketom, oznaka 'Hybrid Inverter'). Povezave: od krmilnika do usmerjevalnika polna cian črta z oznako 'Ethernet'; od usmerjevalnika do hibridnega razsmernika polna cian črta z oznako 'Ethernet'; od usmerjevalnika do interneta (WWW) črtkana cian črta.
Za izvedbo posodobitve se po e-pošti obrnite na podporo AlphaESS: info@alpha-ess.com
3.2 Modbus TCP/IP prek Wi-Fi
Slika prikazuje celotno povezavo od krmilnika Reduxi do razsmernika.
Besedilni opis te slike
Shema povezave prek Wi-Fi ključka. Komponente: Reduxi Controller (siva škatla z logotipom reduxi, oznaka 'Controller'); usmerjevalnik (bel Wi-Fi usmerjevalnik, oznaka 'Router'); ikona globusa WWW (internet); Wi-Fi ključek AlphaESS (črn ključek, oznaka 'AlphaESS WiFi Dongle', ob njem rdeč klicaj); hibridni razsmernik (bela enota AlphaESS z baterijskim paketom, oznaka 'Hybrid Inverter'). Povezave: od krmilnika do usmerjevalnika polna cian črta z oznako 'Ethernet'; od usmerjevalnika do interneta (WWW) črtkana cian črta; od usmerjevalnika do Wi-Fi ključka AlphaESS polna cian črta z oznako 'WiFi'; od ključka do hibridnega razsmernika kratka cian črta.
Za izvedbo posodobitve se po e-pošti obrnite na podporo AlphaESS: info@alpha-ess.com
3.3 Modbus RTU
Slika prikazuje celotno povezavo od krmilnika Reduxi do razsmernika.
Besedilni opis te slike
Shema povezave prek Modbus RTU. Komponente: Reduxi Controller (siva škatla z logotipom reduxi, oznaka 'Controller'); usmerjevalnik (bel Wi-Fi usmerjevalnik, oznaka 'Router'); ikona globusa WWW (internet); hibridni razsmernik (bela enota AlphaESS z baterijskim paketom, oznaka 'Hybrid Inverter'). Povezave: od usmerjevalnika do krmilnika polna cian črta z oznako 'Ethernet'; od krmilnika do hibridnega razsmernika polna cian črta z oznako 'RS 485 A/B'; od usmerjevalnika do interneta (WWW) črtkana cian črta.
Ožičenje po serijah:

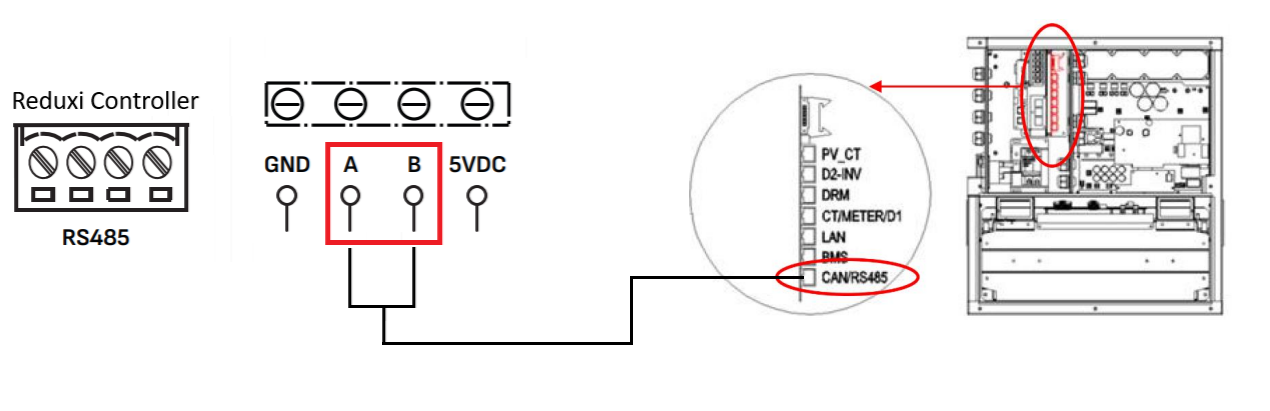

AlphaESS Smile serije B
| Reduxi Controller | Barva žile (krmilnik) | Barva žile (razsmernik) | Razsmernik AlphaESS |
|---|---|---|---|
| Kabel Ethernet | Ethernetni konektor RJ45 | ||
| RS 485 + | Modro-bela | Modro-bela | Pin 5 |
| RS 485 - | Modra | Modra | Pin 4 |
Besedilni opis te slike
Shema ožičenja za AlphaESS Smile serije B. Levo: 'Reduxi Controller' s 4-polnim sponkovnim blokom z oznako 'RS485'. Nad njim je vrstna sponka z oznakami GND, A, B, 5VDC; sponki A in B sta obrobljeni z rdečim okvirjem. Črna črta vodi od A in B do razsmernika na desni. Desno: povečan krog s seznamom priključkov razsmernika z vnosi PV_CT, D2-INV, DRM, CT/METER/D1, LAN, BMS in CAN/RS485; vnos CAN/RS485 je obkrožen z rdečo, žica od A in B se konča tam. Rdeča puščica povezuje krog z risbo ohišja razsmernika, kjer je območje priključkov obkroženo z rdečo.
AlphaESS Smile serije G
| Reduxi Controller | Barva žile (krmilnik) | Barva žile (razsmernik) | Razsmernik AlphaESS |
|---|---|---|---|
| Kabel Ethernet | Ethernetni konektor RJ45 | ||
| RS 485 + | Modro-bela | Modro-bela | Pin 5 |
| RS 485 - | Modra | Modra | Pin 4 |
Besedilni opis te slike

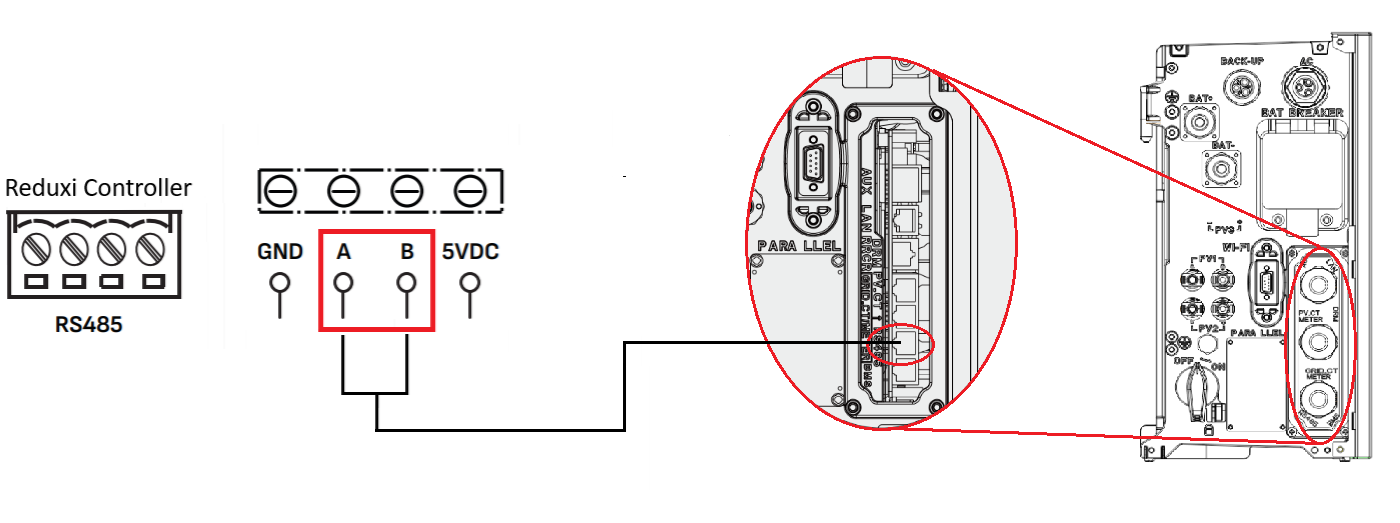

Shema ožičenja za AlphaESS Smile serije G. Levo: 'Reduxi Controller' s 4-polnim sponkovnim blokom z oznako 'RS485'. Nad njim je vrstna sponka z oznakami GND, A, B, 5VDC; sponki A in B sta obrobljeni z rdečim okvirjem. Črna črta vodi od A in B do priključka v razsmerniku. Desno: povečan ovalni pogled na priključni blok razsmernika z majhnimi vrati na vrhu in več vrati tipa RJ45; žica se konča pri enih od vrat, obkroženih z rdečo. Rdeče črte povezujejo oval z risbo razsmernika na desni, kjer sta dve skupini vrat na desni strani obkroženi z rdečo; na risbi razsmernika so oznake.
AlphaESS Smile serije T-10
| Reduxi Controller | Barva žile (krmilnik) | Barva žile (razsmernik) | Razsmernik AlphaESS |
|---|---|---|---|
| Kabel Ethernet | Ethernetni konektor RJ45 | ||
| RS 485 + | Modro-bela | Modro-bela | Pin 5 |
| RS 485 - | Modra | Modra | Pin 4 |
Besedilni opis te slike

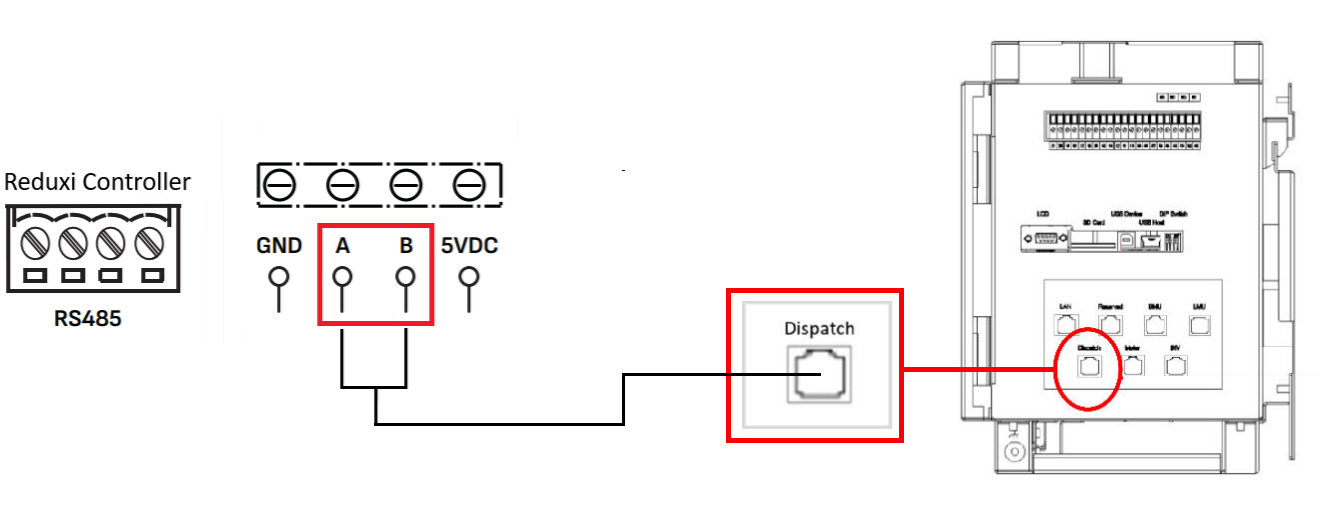

Shema ožičenja za AlphaESS Smile serije T-10. Levo: 'Reduxi Controller' s 4-polnim sponkovnim blokom z oznako 'RS485'. Nad njim je vrstna sponka z oznakami GND, A, B, 5VDC; sponki A in B sta obrobljeni z rdečim okvirjem. Črna črta vodi od A in B do škatle z rdečim okvirjem in oznako 'Dispatch', v kateri je vtičnica tipa RJ45. Rdeča črta vodi od te škatle do rdečega kroga na risbi razsmernika na desni, ki označuje vrata, na katera je priključen kabel.
Za izvedbo posodobitve se po e-pošti obrnite na podporo AlphaESS: info@alpha-ess.com
Ko je posodobitev končana, nadaljujte s Točka 4.
4 Prijava v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
5 Dodajte hibridni razsmernik AlphaESS v Reduxi
Ko je hibridni razsmernik AlphaESS povezan, ga registrirajte kot novo napravo.
5.1 Osnovne nastavitve
Lokalno se prijavite v Reduxi Configurator na krmilniku (glejte Točka 4) in kliknite + Add device.
Besedilni opis te slike
Posnetek zaslona stranske vrstice Reduxi Configurator. Glava: logotip reduxi Configurator. Razdelek Devices (z ikono minus) navaja: Iskraemeco AM550 (ikona daljnovoda) in dva vnosa z ikonama sonca brez vidnih imen. Spodaj je gumb Add device z znakom plus, označen s ciano pravokotnikom.
V prvem koraku določite osnovne nastavitve:
- Device type:
Hybrid Inverter - Type:
AlphaESS Smile Series - Name: poljubno ime, na primer AlphaESS Smile G3-S5
Besedilni opis te slike

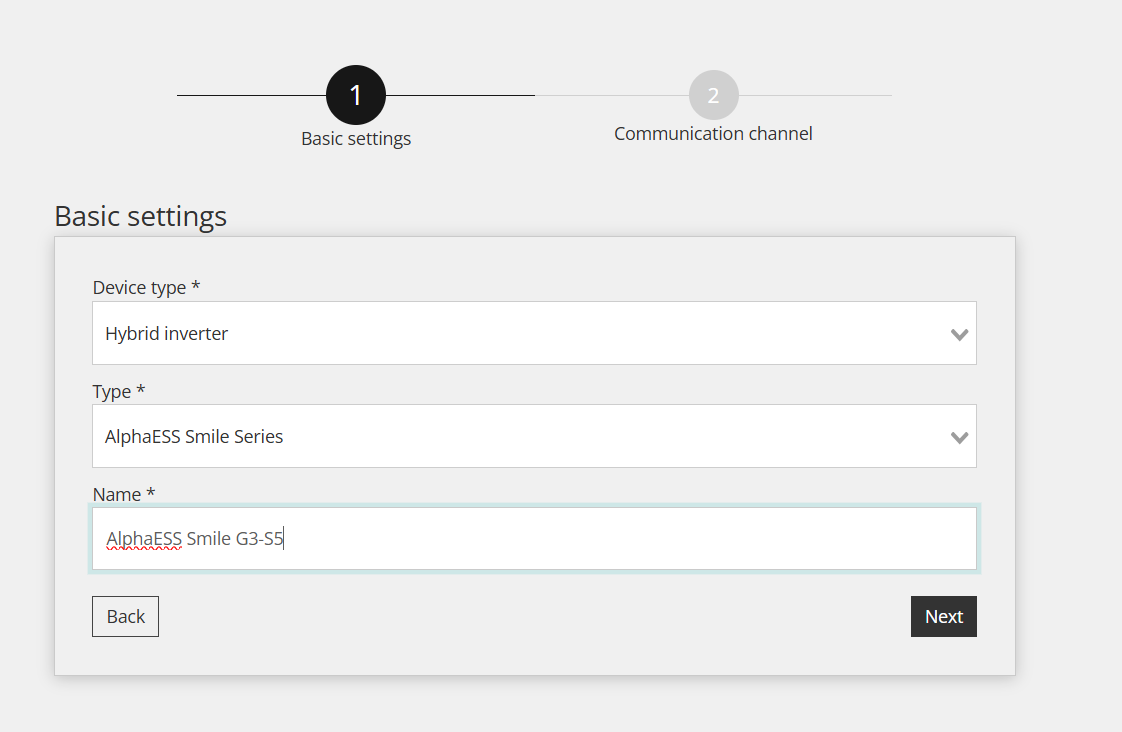

Posnetek zaslona čarovnika Reduxi Configurator, korak 1 'Basic settings' (korak 2 'Communication channel' je zatemnjen). Obrazec: Device type *: Hybrid inverter; Type *: AlphaESS Smile Series; Name *: AlphaESS Smile G3-S5 (polje je aktivno s kazalko, črkovanje je podčrtano). Gumba: Back, Next.
Kliknite Next, da preidete na komunikacijske nastavitve.
5.2 Nastavitve komunikacije
V tem koraku nastavite povezavo Modbus med Reduxi Controller in razsmernikom. Izberite Modbus TCP/IP ali Modbus RTU, glede na povezavo, ki jo uporabljate.
Modbus TCP
| Parameter | Vrednost |
|---|---|
| Povezava | TCP/IP |
| IP | IP-naslov razsmernika AlphaESS ali uporabite Scan for IP |
| Vrata | 502 |
| Modbus unit ID |
85 (privzeto) |
Besedilni opis te slike

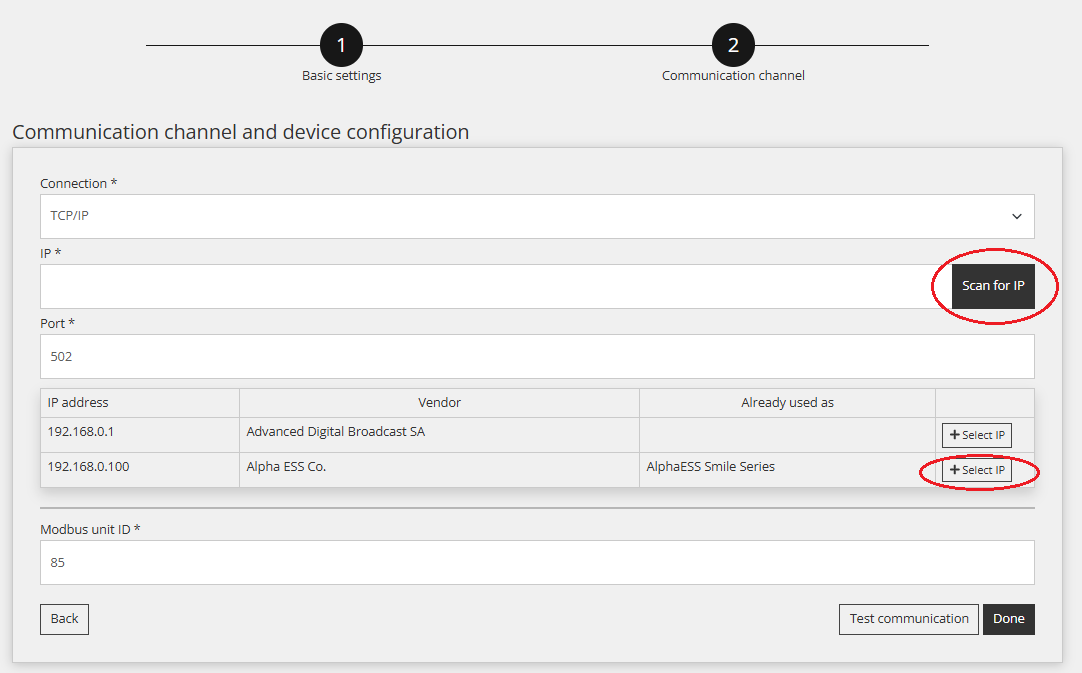

Posnetek zaslona čarovnika Reduxi Configurator, korak 2 'Communication channel' (korak 1 'Basic settings' je končan), naslov 'Communication channel and device configuration'. Polja: Connection *: TCP/IP; IP *: prazno, gumb 'Scan for IP' je obkrožen z rdečo; Port *: 502. Tabela najdenih naprav s stolpci IP address, Vendor, Already used as; v vsaki vrstici je gumb '+ Select IP': vrstica 1: 192.168.0.1, Advanced Digital Broadcast SA, (prazno); vrstica 2: 192.168.0.100, Alpha ESS Co., AlphaESS Smile Series, njen gumb '+ Select IP' je obkrožen z rdečo. Modbus unit ID *: 85. Gumbi: Back, Test communication, Done.
Modbus RTU
| Parameter | Vrednost |
|---|---|
| Povezava | Local Port |
| Vrata | 1 |
| Baudrate | 9600 |
| Data bits | 8 |
| Stop bits | 1 |
| Parity | None |
| Modbus unit ID |
85 (privzeto) |
Besedilni opis te slike

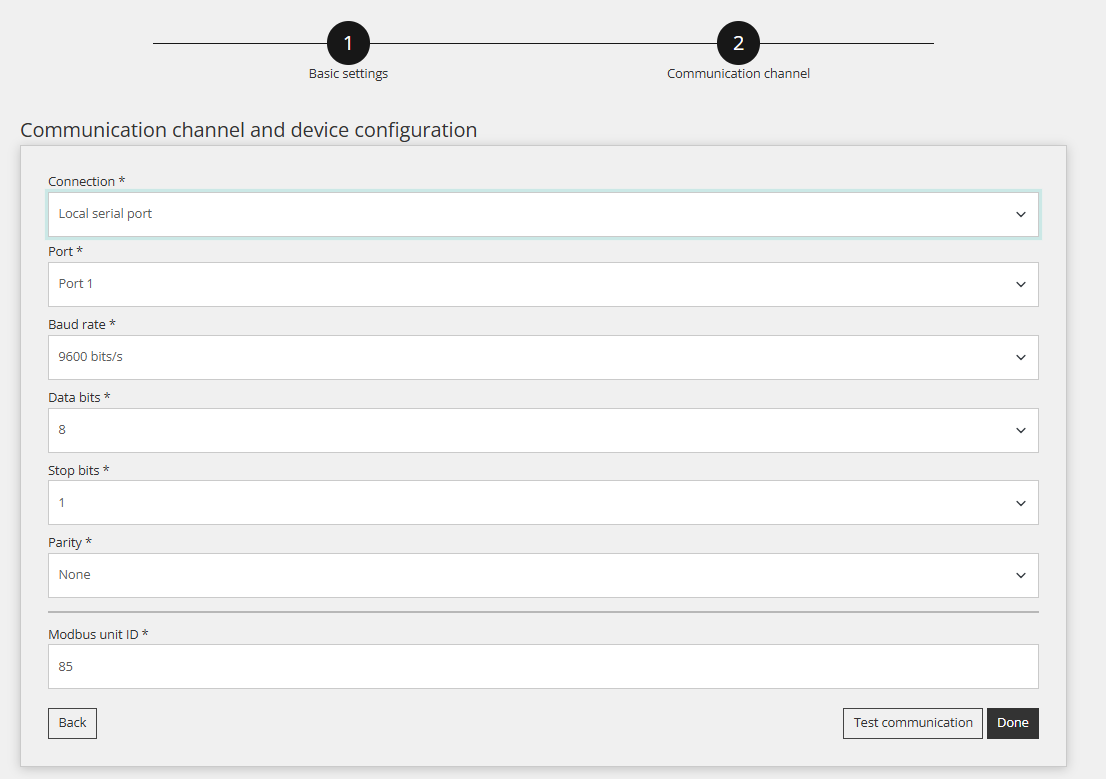

Posnetek zaslona čarovnika Reduxi Configurator, korak 2 'Communication channel' (korak 1 'Basic settings' je končan), naslov 'Communication channel and device configuration'. Polja: Connection *: Local serial port; Port *: Port 1; Baud rate *: 9600 bits/s; Data bits *: 8; Stop bits *: 1; Parity *: None; Modbus unit ID *: 85. Gumbi: Back, Test communication, Done.
5.3 Preizkus komunikacije
Na dnu čarovnika kliknite Test communication. Test enkrat prebere podatke razsmernika AlphaESS in ničesar ne shrani. Če je test uspešen, kliknite Done: napravo ustvari šele Done.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.
Besedilni opis te slike
Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.
Test vrne enega od dveh rezultatov:
Besedilni opis te slike
Posnetek zaslona pogovornega okna Test communication v Reduxi Configurator (križec za zapiranje zgoraj desno, temen gumb Close spodaj desno). Zeleno besedilo v belem okviru: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Additional parameters: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (na sliki delno odrezano); PV_POWER_ACTIVE_MAX: 0.
Besedilni opis te slike
Posnetek zaslona pogovornega okna z naslovom Test communication z zapiranjem x zgoraj desno. Sporočilo v rdečem besedilu: Unable to communicate with device. Temen gumb spodaj desno: Close.
Če test ne uspe, preverite nastavitve in ožičenje ter poskusite znova.
6 Preverite meritve
6.1 Zadnje meritve
V Reduxi Configurator preverite izmerjene vrednosti in ali naprava pravilno komunicira, pod Devices – AlphaESS Smile G3-S5 – Last measurements.
Besedilni opis te slike
Posnetek zaslona strani 'Last measurements' naprave v Reduxi Configurator. Zavihki: Last measurements (aktiven), Analyze, Archive. Zgoraj desno: spustni seznam osveževanja 'Without refreshing' in gumb za osvežitev. Kartica 'Control type': gumba Auto (svetlozelen) in Manual (temen, izbran); časovna oznaka 14. 03. 2025 12:49:13. Vse spodnje vrednosti imajo časovno oznako 14. 03. 2025 12:49:01, razen če je navedeno drugače. Kartica PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: prazno (enota kW); enumeration.PV_STATE_NAME: CONNECTED. Kartica Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Kartica Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Kartica Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Kartica Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: prazno (kW); Grid export active power limit: prazno (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Kartica Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (časovna oznaka 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
6.2 Vklop upravljanja z Reduxi
Za napredno upravljanje napravo vključite v optimizacijske načine sistema Reduxi. V Reduxi Configurator pod Devices – AlphaESS G3-S5 nastavite control type na AUTO. Šele nato ukazi strategije vplivajo na baterijo.
Za največjo prilagodljivost in nižje stroške energije z dinamičnimi cenami in dinamičnimi tarifami določite strategijo, kot je opisano v Strategije za krmilnik Reduxi.
Ko ste napravo dodali, jo lahko nadzirate in krmilite prek aplikacije Reduxi.
✓ Povzetek
Priprava (točki 1–2): Preberite dokumente proizvajalca in pripravite kabel ali Wi-Fi ključek ter prenosni računalnik ali tablico.
AlphaESS Smile (točka 3): Razsmernik povežite prek LAN, Wi-Fi ključka ali Modbus RTU. Pri podpori AlphaESS zahtevajte najnovejšo programsko opremo (firmware). Posodobitev vklopi komunikacijo TCP ali RTU.
Dodajanje v Reduxi (točki 4–5): Odprite Configurator in dodajte napravo s tipom AlphaESS Smile Series. Vnesite IP in vrata 502 ali vrednosti RTU ter Modbus unit ID 85. Zaženite Test communication.
Začetek delovanja (točka 6): Preverite Last measurements in nastavite control type na AUTO.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Preizkus komunikacije ne uspe | Preverite nastavitve in ožičenje. Preverite IP-naslov, vrata 502 in Modbus unit ID 85 ter ali je nameščena najnovejša programska oprema (glejte Točka 3). |
| Modbus TCP se ne odziva | Razsmernik potrebuje najnovejšo programsko opremo, pri uporabi Wi-Fi ključka pa tudi ključek. Obrnite se na podporo AlphaESS: info@alpha-ess.com. Posodobitev vklopi komunikacijo TCP. |
| Modbus RTU se ne odziva | Preverite ožičenje (RS 485 + na pinu 5, RS 485 - na pinu 4) in nastavitve RTU: vrata 1, 9600 baud, 8 podatkovnih bitov, 1 stop bit, brez pariteta. Razsmernik potrebuje najnovejšo programsko opremo. |
| IP-naslova pregled ne najde | Na seznamu izberite ustrezen IP-naslov in ga dodajte z gumbom select IP. Sicer IP-naslov vnesite ročno. |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
