Kako povezati izmenični sončni razsmernik (hibridni razsmernik Deye, dodatna sončna elektrarna na vratih GEN) s krmilnikom Reduxi
Nastavitve za hibridni razsmernik Deye z dodatnim izmenično sklopljenim sončnim razsmernikom na vratih GEN.
Besedilni opis te slike

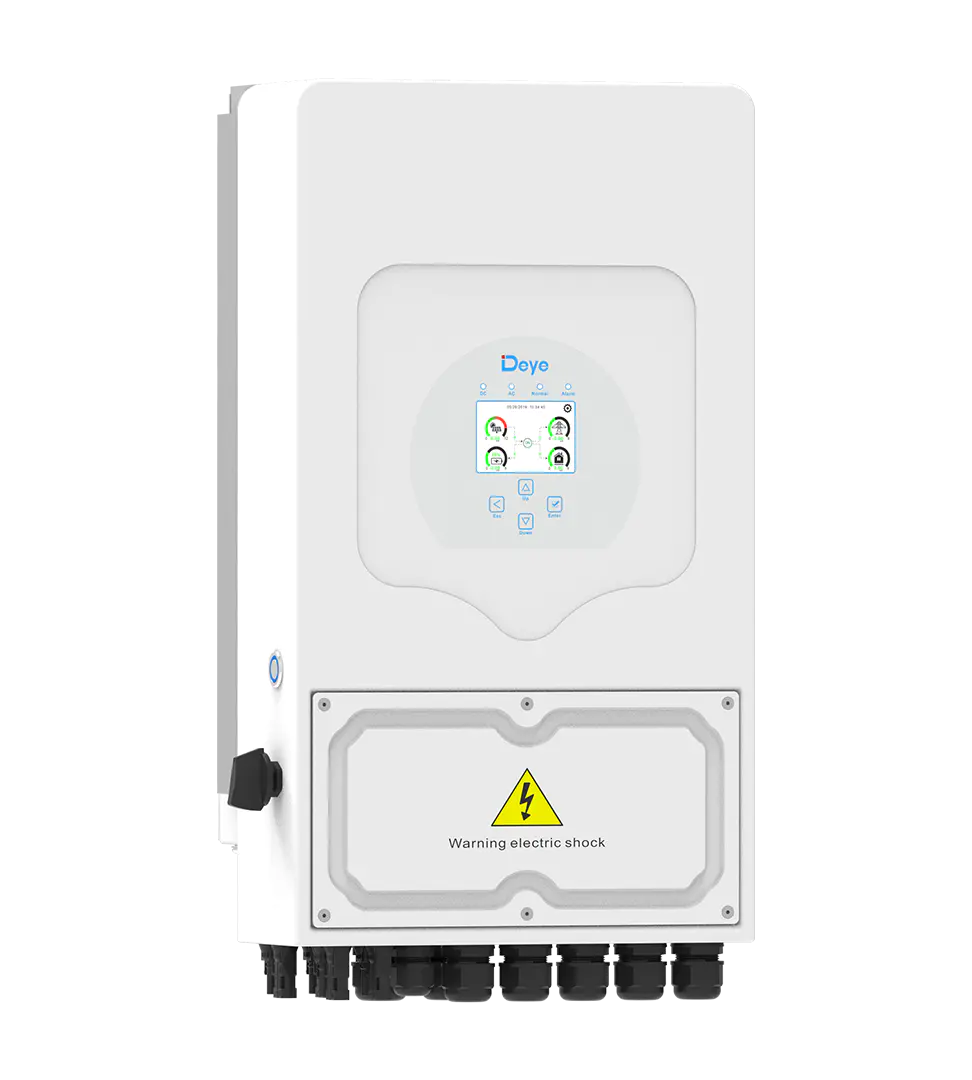

Fotografija belega stenskega hibridnega razsmernika z logotipom 'Deye' na sprednji strani. Ima okroglo zaslonsko ploščo z majhnim barvnim zaslonom in tipkami na dotik pod logotipom ter zaobljen pravokoten pokrov spodaj z rumenim opozorilnim trikotnikom z oznako 'Warning electric shock'. Kabelske uvodnice so na spodnjem robu.
1 Potrebna oprema
Potrebujete naslednje komponente:
- Hibridni razsmernik Deye z dodatnim sončnim razsmernikom, priključenim na vrata GEN
- Dodatni merilnik Grid Tie (Grid_Tie_meter2) ali emulator RS485 Reduxi, če merilnika ni mogoče priključiti na hibridni razsmernik Deye (glej Točka 4)
- Reduxi Controller
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
2 Pregled sistema in ožičenje
2.1 Shema
Shema prikazuje izmenično sklopljen sončni razsmernik in hibridni razsmernik Deye z dodatno sončno elektrarno, priključeno na vrata GEN.
Besedilni opis te slike

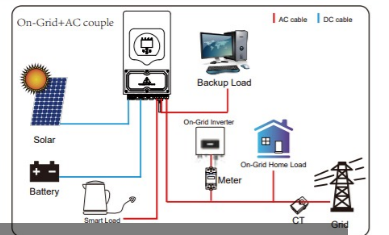

Shema z naslovom 'On-Grid+AC couple' z legendo: rdeča črta 'AC cable', modra črta 'DC cable'. Komponente z oznakami: hybrid inverter (zgoraj na sredini); Backup Load (ikona računalnika); Solar (ikona panela); Battery; Smart Load (ikona grelnika vode); On-Grid Inverter (majhna škatla razsmernika); Meter; On-Grid Home Load (ikona hiše); CT; Grid (daljnovodni steber). Solar in Battery sta s hibridnim razsmernikom povezana z modrima enosmernima črtama. Rdeče izmenične črte povezujejo razsmernik z Backup Load, Smart Load, On-Grid Inverter in Meter ter potekajo do CT in Grid na desni; On-Grid Inverter in Meter napajata On-Grid Home Load.
2.2 Opredelitev pinov
- Pina 1 in 2:
EX_meter_for_CT - Pina 4 in 5:
Grid_Tie_meter2
Besedilni opis te slike

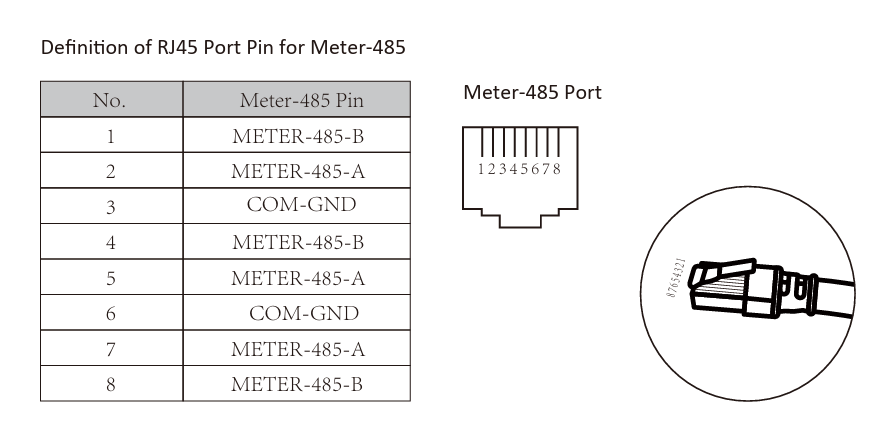

Posnetek zaslona iz priročnika z naslovom 'Definition of RJ45 Port Pin for Meter-485'. Tabela s stolpcema No. in Meter-485 Pin: 1 METER-485-B; 2 METER-485-A; 3 COM-GND; 4 METER-485-B; 5 METER-485-A; 6 COM-GND; 7 METER-485-A; 8 METER-485-B. Desno: risba 'Meter-485 Port' kot vtičnice RJ45 s pini, oštevilčenimi 1 2 3 4 5 6 7 8, in v krogu povečan prikaz vtiča RJ45 s kablom.
3 Konfiguracija naprave (hibridni razsmernik Deye)
3.1 Napredne nastavitve
Pod Advanced Settings obe možnosti nastavite na TRUE in izberite svoj merilnik.
Besedilni opis te slike

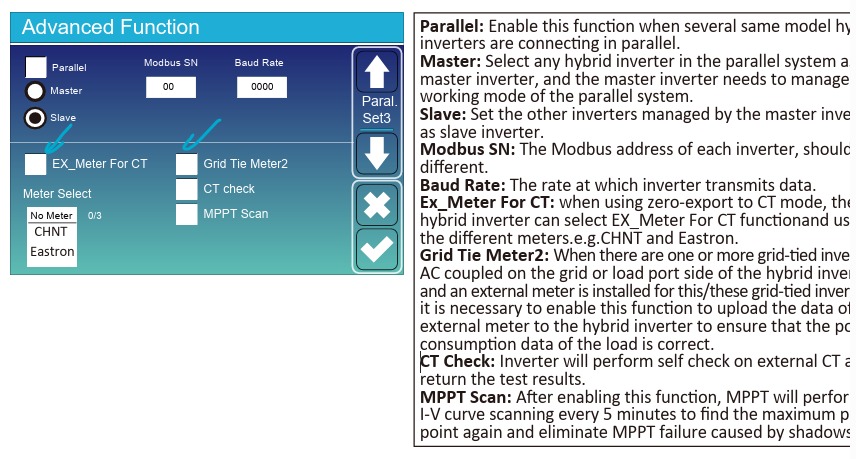

Posnetek zaslona razsmernika Deye 'Advanced Function' (modra plošča) ob pomožnem besedilu. Leva stran: potrditveno polje Parallel (ni potrjeno); izbirna gumba Master (ni izbran) in Slave (izbran); Modbus SN: 00; Baud Rate: 9600; potrditveno polje EX_Meter For CT z modro puščico, ki kaže nanj; potrditveno polje Grid Tie Meter2 z modro puščico, ki kaže nanj; potrditveno polje CT check; potrditveno polje MPPT Scan; spustni seznam Meter Select s prikazanim 'No Meter' in vnosoma na seznamu CHNT in Eastron. Na tej sliki sta potrditveni polji s puščicama videti prazni (kljukica ni vidna), kar se razlikuje od podnapisa 'obe možnosti nastavljeni na TRUE'. Stranski gumbi: Paral Set3, puščica navzdol, X, kljukica. Desna stran: pomožno besedilo (odrezano na desnem robu), ki opisuje Parallel, Master, Slave, Modbus SN, Baud Rate, Ex_Meter For CT, Grid Tie Meter2, CT Check in MPPT Scan.
3.2 Nastavitve Modbus za Grid_Tie_meter2
| Parameter | Vrednost |
|---|---|
| Baudrate | 9600 |
| Slave | 2 |
3.3 Dodatna sončna elektrarna na vratih GEN
Dodatna sončna elektrarna je priključena na vrata GEN.
Besedilni opis te slike

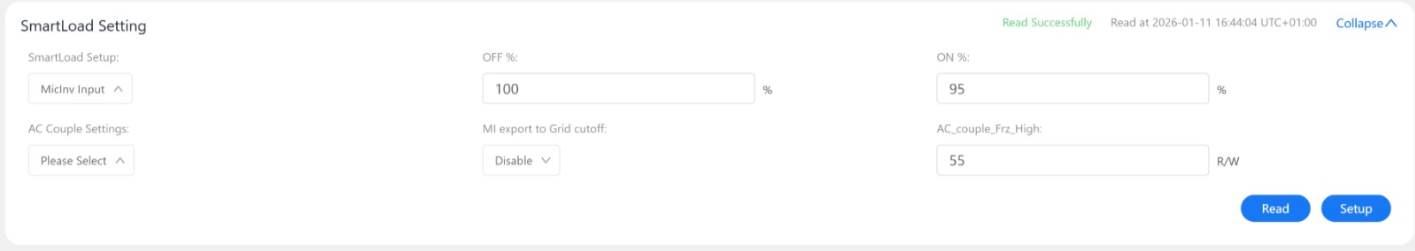

Majhen posnetek zaslona plošče nastavitev z naslovom 'SmartLoad Setting' (spletni vmesnik razsmernika Deye). Dve vrstici polj: prva vrstica: spustni seznam SmartLoad setup, OFF % z vrednostjo 100 in enoto %, ON % z vrednostjo 95 in enoto %; druga vrstica: spustni seznam 'AC Couple Settings' s prikazanim 'Please select', spustni seznam 'MI export to Grid cut-off' s prikazanim 'Disable' in polje z vrednostjo približno 55 in enoto. Zgoraj desno: zeleno sporočilo o stanju 'Read Successfully' s časovnim žigom in povezava 'Collapse'. Dva modra gumba spodaj desno: 'Read' in 'Setup'.
4 Emulator za dodatni merilnik Grid Tie
Emulator uporabite, kadar dodatnega merilnika Grid Tie ni mogoče priključiti na hibridni razsmernik Deye. V tem primeru vmesnik RS485 krmilnika Reduxi emulira podatke merilnika za hibridni razsmernik Deye.
Shema ožičenja:
Besedilni opis te slike

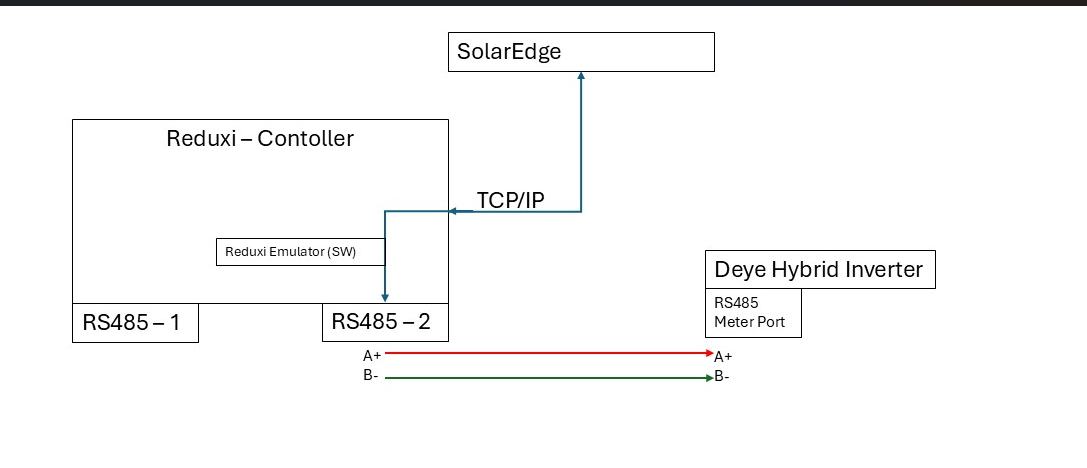

Shema ožičenja emulatorja. Polja: 'SolarEdge' zgoraj; veliko polje 'Reduxi – Contoller' [tako zapisano na sliki], ki vsebuje majhno polje 'Reduxi Emulator (SW)' in dve polji vrat 'RS485 – 1' in 'RS485 – 2'; polje 'Deye Hybrid Inverter' s podpoljem 'RS485 Meter Port'. Modra črta z oznako 'TCP/IP' poteka od polja SolarEdge do polja Reduxi Emulator (SW) v krmilniku, s puščico, ki kaže proti RS485 – 2. Od RS485 – 2 gresta dve črti do vrat RS485 Meter Port razsmernika Deye: rdeča črta A+ na A+ in zelena črta B- na B-.
5 Prijava v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
6 Dodajanje naprave v Reduxi
6.1 Osnovne nastavitve
Hibridni razsmernik Deye dodajte v Reduxi Configurator po opisu v Connect Hybrid Invetrer Deye to Reduxi. Lokalno se prijavite v Reduxi Configurator (glej Točka 5) in kliknite + Add device.
6.2 Test komunikacije
Na dnu čarovnika kliknite Test communication. Test enkrat prebere hibridni razsmernik Deye in ničesar ne shrani. Če je test uspešen, kliknite Done: napravo ustvari šele Done.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.
Besedilni opis te slike
Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.
7 Preverjanje meritev
7.1 Last measurements
Ko je komunikacija vzpostavljena, v Reduxi Configurator pod Devices preverite vrednosti naprav.
7.2 Omogočite upravljanje prek Reduxi
Vrsto krmiljenja nastavite na AUTO. Šele nato ukazi strategije vplivajo na napravo. Strategijo določite po navodilih v Strategije za krmilnik Reduxi.
✓ Povzetek
Priprava (točki 1–2): Pripravite hibridni razsmernik Deye, dodatni merilnik Grid Tie ali emulator RS485 Reduxi in ožičenje.
Hibridni razsmernik Deye (točki 3–4): Obe napredni nastavitvi nastavite na TRUE, Grid_Tie_meter2 nastavite na 9600 baud in slave 2 ter onemogočite MI export to Grid.
Dodajanje v Reduxi (točki 5–6): Prijavite se v Reduxi Configurator, dodajte napravo in preizkusite komunikacijo.
Zagon (točka 7): Preverite odčitke in vrsto krmiljenja nastavite na AUTO.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Grid_Tie_meter2 se ne odziva | Preverite priključitev pinov (pina 4 in 5), hitrost prenosa 9600 in naslov slave 2. |
| Dodatna sončna elektrarna izvaža v omrežje | Preverite, ali je MI export to Grid nastavljen na Disabled (Točka 3.3). |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
