Kako povezati sistem za shranjevanje energije CHINT POWER CPS ES-125kW-261kWh-EU s krmilnikom Reduxi
Sistem za shranjevanje energije CHINT C&I povežite s krmilnikom Reduxi prek Modbus TCP/IP za največjo prilagodljivost in nižje stroške energije.
Besedilni opis te slike

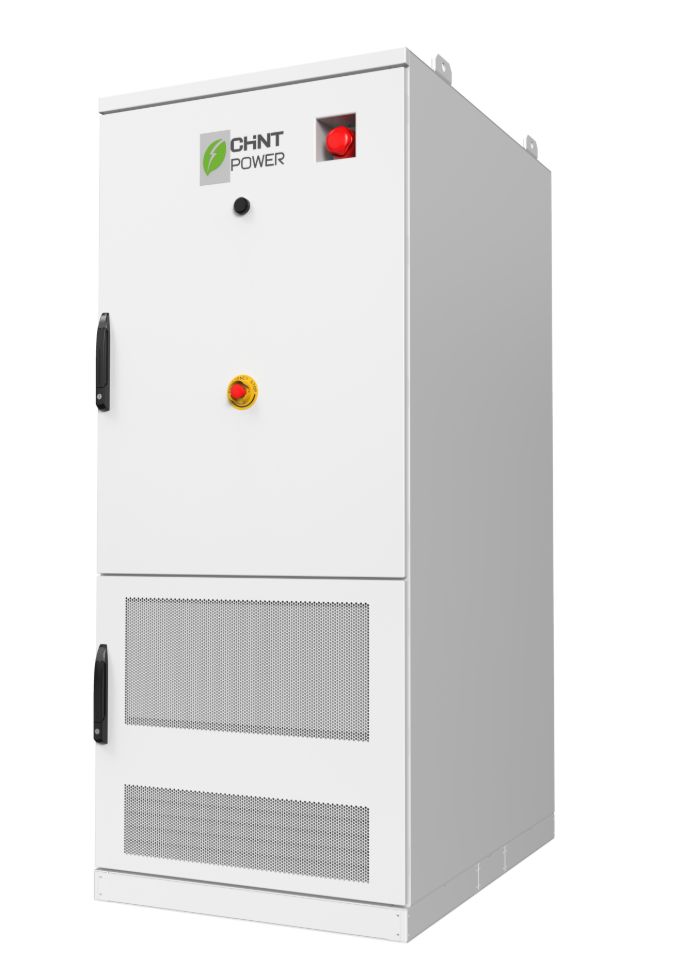

Fotografija izdelka (slika proizvajalca): samostoječa bela zunanja omara za shranjevanje energije z logotipom 'CHINT POWER' (simbol zelenega lista) na zgornjem delu sprednje strani vrat. Rdeč zasilni gumb je v vdolbini zgoraj desno na sprednji strani, na sredini vrat pa je še en okrogel rumeno-rdeč gumb za zasilni izklop; pod logotipom je majhen črn okrogel gumb. Vrata imajo črn ročaj na levem robu. Perforirane prezračevalne rešetke so v spodnjem delu vrat in nad podstavkom. Prikazano na belem ozadju.
1 Tehnična dokumentacija
Spodnji ključni podatki izhajajo iz podatkovnega lista proizvajalca za CPS ES-125kW/261kWh-EU.
Dokumenti proizvajalca:
- Podatkovni list – CPS ES-125kW/261kWh-EU (PDF, EN)
- Uporabniški priročnik – izdaja za ZDA, Rev. 1.6 (PDF, EN)
- Uporabniški priročnik, model za EU – CPS ES-125kW/261kWh-EU, v2.1, april 2026 (PDF, EN)
- Stran izdelka CHINT POWER – CPS ES-125kW/261kWh-EU
2 Potrebna oprema
- Reduxi Controller (nameščen in na spletu)
- Sistem za shranjevanje energije CHINT CPS ES-125kW-261kWh-EU, zagnan
- Ethernetni kabel (Cat5 ali Cat6) za vrata LAN1 modula LEMS
- Lokalno omrežje, skupno za ESS in krmilnik Reduxi, ali neposredna kabelska povezava z napravo Reduxi
- IP-naslov ESS (najdete ga z omrežnim pregledom v Reduxi Configurator)
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
3 Pregled sistema in ožičenje
Sistem za shranjevanje energije CHINT (ESS) podpira protokol Modbus TCP za komunikacijo s krmilnikom Reduxi. Povežite ga z ethernetnim kablom (Cat5 ali Cat6) v isto lokalno omrežje kot krmilnik Reduxi ali neposredno z napravo Reduxi. Povezava poteka prek omrežnih vrat LAN1 na modulu LEMS sistema ESS.
Besedilni opis te slike
Shema omrežne povezave. Komponente: krmilnik Reduxi (siva škatla z logotipom reduxi, oznaka 'Controller'); usmerjevalnik (bel usmerjevalnik Wi-Fi, oznaka 'Router'); ikona globusa WWW (internet); omara CHINT ESS (bela omara z logotipom CHINT POWER, rdečim stikalom in oznako 'CHINT ESS CPS'). Povezave: krmilnik do usmerjevalnika: polna svetlomodra črta z oznako 'Ethernet'; usmerjevalnik do CHINT ESS: polna svetlomodra črta z oznako 'Ethernet'; usmerjevalnik do interneta (WWW): črtkana svetlomodra črta.
Besedilni opis te slike
Risba proizvajalca, 'Figure 3-10 LEMS Location'. Levo: črtna risba odprte omare za shranjevanje energije z naloženimi baterijskimi moduli na levi in vrati na desni; modul LEMS na vratih je označen s svetlomodrim poljem in kazalno črto z oznako 'LEMS'. Desno: povečan pogled na modul LEMS v svetlomodrem okvirju z oznako '4n', vrati LAN zgoraj in dvoje vrat z oznakama 'COM1' in 'COM2'. Svetlomodra črta poteka od zgornjih vrat do turkiznega vtiča ethernetnega kabla, obrnjenega navzdol, z oznako 'Ethernet'.
4 Konfiguracija naprave na ESS
Dve nastavitvi na sistemu ESS ga pripravita za Reduxi: povezava Modbus TCP in način oddaljenega upravljanja (remote dispatch).
4.1 Modbus TCP
ESS podpira komunikacijo Modbus TCP za EMS tretjih oseb, kot je Reduxi. Komunikacija poteka prek vrat LAN1 modula LEMS. Pri večini namestitev posebno dejanje za vklop Modbus ni potrebno. Po zagonu preverite, da:
- ima LEMS veljaven IP-naslov v lokalnem omrežju,
- Reduxi doseže napravo prek omrežja in
- so vrata TCP
502na ESS odprta.
Če komunikacija ne deluje, preverite omrežne nastavitve ESMU v lokalnem vmesniku ter si oglejte dokumentacijo CHINT ali se obrnite na podporo.
4.2 Nastavitve EMS (System remote dispatch)
Da bo Reduxi lahko krmilil CHINT ESS, prilagodite nastavitve v spletnem vmesniku sistema ESS.
BMS je na notranji strani vrat. Če ob aktivaciji zaslona na dotik zahteva geslo, vnesite te privzete podatke:
Uporabniško ime: admin · Geslo: 12345678
Besedilni opis te slike
Risba proizvajalca, 'Figure 3-8 BMS Location' [kot je natisnjeno na sliki]. Črtna risba odprte omare za shranjevanje energije z naloženimi baterijskimi moduli na levi in odprtimi vrati na desni. Svetlomodri kvadrat označuje zaslonsko ploščo na notranji strani vrat.
Nato pridete na glavno stran sistema.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika CHINT POWER ESS. Zgornji meni: Home, Setting (označeno s svetlomodrim poljem), Monitor, History, Operation, Help; zgoraj desno: gumb Auto, uporabnik admin, jezik English. Levi meni: Basic parameters (izbrano), On-grid, Off-grid, Equipment parameters, User management. Zavihki: Strategy (izbrano), Economic, Others. Podzavihki: Operation (izbrano), Backup, Fault handling, External ac solar. Polja: Dispatch mode: Self-consumption; Off-grid to On-grid: Manual; On-grid to Off-grid: Manual; Grid first policy: On-grid; Switch type: Non-seamless. Izbirnik strani spodaj prikazuje stran 1.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika CHINT POWER ESS. Zgornji meni: Home, Setting (izbrano), Monitor, History, Operation, Help; zgoraj desno: gumb Auto, uporabnik admin, jezik. Levi meni: Basic parameters (izbrano), On-grid, Off-grid, Equipment parameters, User management. Zavihki: Strategy (izbrano), Economic, Others. Podzavihki: Operation (izbrano), Backup, Fault handling, External ac solar. Polja: Dispatch mode: Self-consumption (besedilo odrezano kot 'Self-consumptio') s puščico spustnega seznama, označeno s svetlomodrim poljem; Off-grid to On-grid: Manual; On-grid to Off-grid: Manual; Grid first policy: On-grid; Switch type: Non-seamless. Izbirnik strani spodaj prikazuje stran 1.
Besedilni opis te slike
Posnetek zaslona pogovornega okna 'Modify parameter' v spletnem vmesniku CHINT ESS (zapiranje X zgoraj desno). Polje: Dispatch mode (obvezno) z zaprto vrednostjo spustnega seznama 'Self-consu.' (odrezano). Odprti seznam prikazuje: No control; System remote dispatch (označeno s svetlomodrim poljem); Device remote dispatch; Self-consumption (zeleno, trenutna vrednost); TOU; Remote plan dispatch; Peak shaving; še en vnos je spodaj odrezan. Zelen gumb je delno skrit za seznamom; stran v ozadju je zasenčena.
5 Prijava v spletni vmesnik Reduxi
Napravo dodate v Configuratorju, spletnem vmesniku Reduxi Controllerja. Ne dodajate je v sami aplikaciji Reduxi ali v Reduxi Cloud. Odprete ga lahko na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
reduxi.app), odprite lokacijo, pojdite na Manage location → OEM devices in kliknite Activate tunnel connection. Potrdite z OK, počakajte približno 30 sekund in kliknite Go to controller. Configurator se odpre v novem zavihku brez gesla.http://reduxi.local. IP-naslov najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev). Če je bilo geslo ob namestitvi spremenjeno, uporabite to. To ni geslo vašega računa Reduxi.Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
admin ni vaš račun Reduxi. reduxi.local deluje samo v istem omrežju kot krmilnik.6 Dodajanje CHINT ESS v Reduxi
Ko je ESS povezan in konfiguriran (glej Točka 4) in je Configurator odprt (glej Točka 5), ga registrirajte kot novo napravo (CHINT CPS ES-125kW-261kWh-EU).
6.1 Osnovne nastavitve
Hybrid Inverter. Izberite Type: CHINT CPS ES-125kW-261kWh-EU. Napravo poimenujte po želji, na primer Chint Power ESS.Besedilni opis te slike
Posnetek zaslona stranske vrstice Reduxi Configurator. Glava: logotip reduxi Configurator. Razdelek Devices (z ikono minus) navaja: Iskraemeco AM550 (ikona daljnovoda) in dva vnosa z ikonama sonca brez vidnih imen. Spodaj je gumb Add device z znakom plus, označen s ciano pravokotnikom.
Besedilni opis te slike
Posnetek zaslona čarovnika v Reduxi Configurator, korak 1 'Basic settings' (korak 2 'Communication channel' je sivo). Obrazec: Device type *: Hybrid inverter; Type *: CHINT CPS ES-125kW-261kWh-EU; Name *: Chint Power ESS. Gumbi: Back, Next.
6.2 Nastavitve komunikacije
V naslednjem koraku nastavite komunikacijski kanal, ki je bistven za pravilno komunikacijo Modbus TCP/IP. Vzpostavi povezavo med krmilnikom Reduxi in CHINT ESS.
| Parameter | Vrednost |
|---|---|
| Povezava | TCP/IP |
| IP | IP-naslov CHINT ESS (želeni IP-naslov lahko poiščete z omrežnim pregledom) |
| Vrata | 502 |
| Modbus unit ID | Enak ID, kot je nastavljen na razsmerniku (privzeto: 1) |
| Control mode | Izberite, kateri načini EMS se uporabljajo za krmiljenje EMS |
| Ali sta merilnik elektrike in sončna elektrarna priključena | Nastavite na yes, če sta merilnik elektrike in sončna elektrarna priključena neposredno na napravo ESS |
Besedilni opis te slike
Posnetek zaslona čarovnika v Reduxi Configurator, korak 2 'Communication channel' (korak 1 'Basic settings' je opravljen), z naslovom 'Communication channel and device configuration'. Polja: Connection *: TCP/IP; IP *: prazno, z gumbom 'Scan for IP'; Port *: 502; Modbus unit ID *: 1; Control mode *: EMS by inverter; Is electricity meter installed?: stikalo Yes; Is PV installed?: stikalo Yes. Gumbi: Back, Test communication, Done.
6.3 Preizkus komunikacije
Pod polji komunikacijskega kanala kliknite Test communication. Test enkrat prebere napravo in ničesar ne shrani ter preveri, ali povezava Modbus TCP/IP med napravama deluje. Če je test v redu, kliknite Done: napravo ustvari šele Done.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.
Besedilni opis te slike
Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.
Besedilni opis te slike
Posnetek zaslona pogovornega okna 'Test communication' v Reduxi Configurator (zapiranje X zgoraj desno). Zeleno besedilo: 'Successful readout from device'. Vrednosti: Battery active power: 0.0 W; Battery current: 0.0 A; Battery export active energy: 0 Wh; Battery import active energy: 38000000 Wh; Battery max. active power: 750000.0 W; Battery state name: STANDBY null; Battery state of charge: 10.0 %; Battery temperature: 28.0 °C; Battery voltage: 830.9333 V; Error: false null; Inverter active power: 0.0 W; Inverter max. power: 750000.0 W; Inverter min. power: -750000.0 W; Operating mode: ON_GRID null; State name: STANDBY null; Additional parameter - BATTERY_SOH: 100.0. Gumb: Close.
Besedilni opis te slike
Posnetek zaslona pogovornega okna z naslovom Test communication z zapiranjem x zgoraj desno. Sporočilo v rdečem besedilu: Unable to communicate with device. Temen gumb spodaj desno: Close.
Če test ne uspe, preverite omrežno ožičenje, nastavitve IP in nastavitve na krmilniku Reduxi ter poskusite znova.
7 Preverjanje meritev
7.1 Preverjanje meritev
Izmerjene vrednosti naprave in pravilnost komunikacije preverite pod Devices → Chint Power ESS → Last measurements.
Besedilni opis te slike
Posnetek zaslona strani naprave v Reduxi Configurator, izbran zavihek 'Last measurements' (drugi zavihki: Analyze, Archive, Details). Kartica 'Control type': gumba Auto (izbran) in Manual. Kartica 'Battery', vrstice (oznaka: vrednost): Active power: 0.0; Current: 0.00 A; Voltage: 830.93 V; Battery state: STANDBY; State of charge: 10.00 %; naslednja vrstica: 10.00 %; Capacity: 156.6; Max capacity: 1,566.0; naslednja vrstica: 100.00 %; Import active energy: 38,000.00; Temperature: 28.00; Export active energy: 0.0; naslednja vrstica: 0.0; Max. active power: 750.0; Active power setpoint: 0.0. Kartica 'Inverter', vrstice: Active power: 0.0; Max. active power: 750.0; Min. active power: -750.0; State: STANDBY; Error: OFF; Operating mode: ON_GRID. Kartica 'Other': Communication error: OFF; Control type: AUTO; Mode name setpoint: SETPOINT. Vsaka vrednost ima časovni žig z datumom in uro.
7.2 Omogočite upravljanje prek Reduxi
Za napredno krmiljenje napravo vključite v načine optimizacije sistema Reduxi. Pod Devices → Chint Power ESS v Reduxi configurator nastavite vrsto krmiljenja na AUTO, da ukazi strategije vplivajo na baterijo.
Za največjo prilagodljivost in nižje stroške energije z dinamičnimi cenami in dinamičnimi tarifami določite strategijo po navodilih v Strategije za krmilnik Reduxi.
Ko je naprava uspešno dodana, jo lahko nadzirate in krmilite prek aplikacije Reduxi.
✓ Povzetek
Priprava (točke 1–3): Preberite dokumente proizvajalca, pripravite ethernetni kabel ter prenosnik ali tablico in vrata LAN1 modula LEMS povežite z lokalnim omrežjem krmilnika Reduxi.
CHINT ESS (točka 4): Poskrbite, da ima LEMS veljaven IP-naslov in da so vrata TCP 502 odprta, nato v nastavitvah ESS vklopite System remote dispatch.
Dodajanje v Reduxi (točki 5–6): Odprite Configurator, dodajte napravo tipa CHINT CPS ES-125kW-261kWh-EU, vnesite IP-naslov, vrata 502 in Modbus unit ID (privzeto 1) ter zaženite Test communication.
Zagon (točka 7): Preverite odčitke pod Last measurements in vrsto krmiljenja nastavite na AUTO.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Test communication prikaže “Unable to communicate with device”, naprava je brez povezave | Preverite omrežno ožičenje, nastavitve IP in nastavitve na krmilniku Reduxi. Preverite, ali je ESS dosegljiv, ali so IP-naslov, vrata 502 in Modbus unit ID pravilni ter ali je Modbus TCP na ESS na voljo (glej Točka 4). |
| Ni komunikacije, čeprav je kabel priključen | Preverite, ali ima LEMS veljaven IP-naslov v lokalnem omrežju, ali Reduxi doseže napravo in ali so vrata TCP 502 na ESS odprta. Preverite omrežne nastavitve ESMU v lokalnem vmesniku ter si oglejte dokumentacijo CHINT ali se obrnite na podporo. |
| Zaslon na dotik zahteva geslo | Vnesite privzete podatke: uporabniško ime admin · geslo 12345678. |
| Ukazi Reduxi na baterijo nimajo učinka | Preverite, ali je na ESS vklopljen System remote dispatch (glej Točka 4) in ali je vrsta krmiljenja v Reduxi nastavljena na AUTO (glej Točka 7). |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo verjetno ob namestitvi spremenjeno: vprašajte montera. Geslo računa Reduxi tam ne deluje. |
reduxi.local se ne naloži |
Niste v istem omrežju kot krmilnik. Uporabite IP-naslov ali tunel. |
