Integrirajte CHINT C&I ESS s krmilnikom Reduxi prek Modbus TCP/IP za največjo prilagodljivost, stroškovno učinkovitost in zmanjšanje porabe energije.
1. Dokumentacija Chint Power
CPS ES-125kW-261kWh-EU:
2. Kako povezati Chint Power ESS

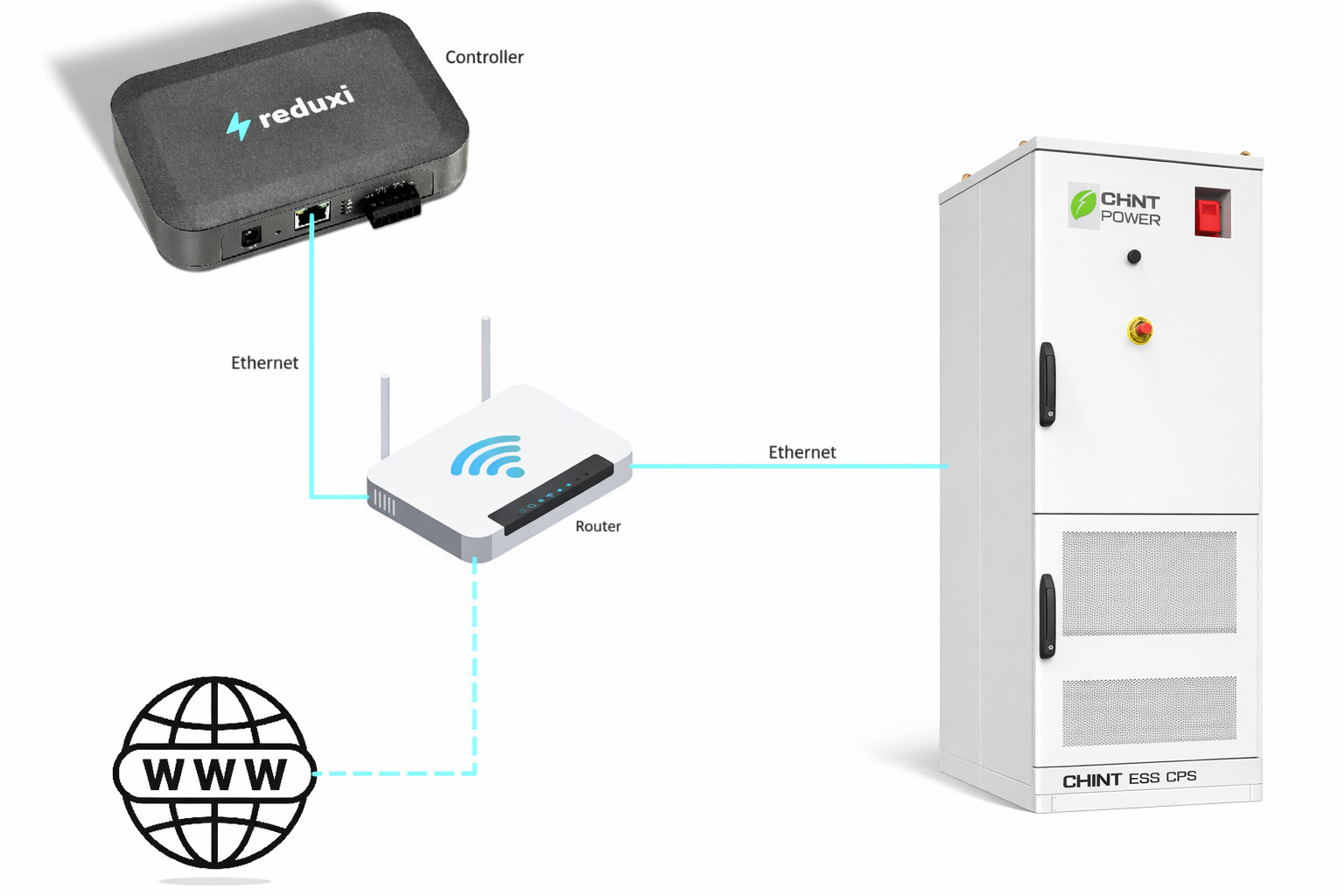

2.1 Fizična povezava
Sistem za shranjevanje energije (ESS) CHINT podpira protokol Modbus TCP za komunikacijo s krmilnikom Reduxi. Povezan mora biti prek ethernetnega kabla (Cat5 ali Cat6) v isto lokalno omrežje kot krmilnik Reduxi ali neposredno z napravo Reduxi. Povezava poteka prek omrežnega priključka LAN1 na modulu LEMS ESS.
2.2 Aktivirajte komunikacijo
2.2.1 Modbus TCP
Sistem ESS podpira komunikacijo Modbus TCP za EMS/Reduxi drugih proizvajalcev. Komunikacija poteka prek vrat LAN1 modula LEMS. V večini namestitev posebno dejanje »omogoči Modbus« ni potrebno. Po zagonu zagotovite, da:
- ima LEMS veljaven naslov IP v lokalnem omrežju,
- Reduxi lahko doseže napravo prek omrežja in
- so vrata TCP 502 odprta na ESS
Če komunikacija ne deluje, preverite nastavitve omrežja ESMU v lokalnem vmesniku in se posvetujte z dokumentacijo/podporo CHINT.
2.2.2 Nastavitve EMS (sistem za oddaljeni način odpreme)
Da bi Reduxi nadzoroval Chint ESS, je treba prilagoditi nastavitve v spletnem vmesniku.
BMS se nahaja na notranji strani vrat. Če ste ob aktivaciji na dotik pozvani k vnosu gesla, je treba privzeto vnesti naslednje podatke:
Uporabniško ime: admin
Geslo: 12345678
Nato boste preusmerjeni na glavno stran sistema.
-

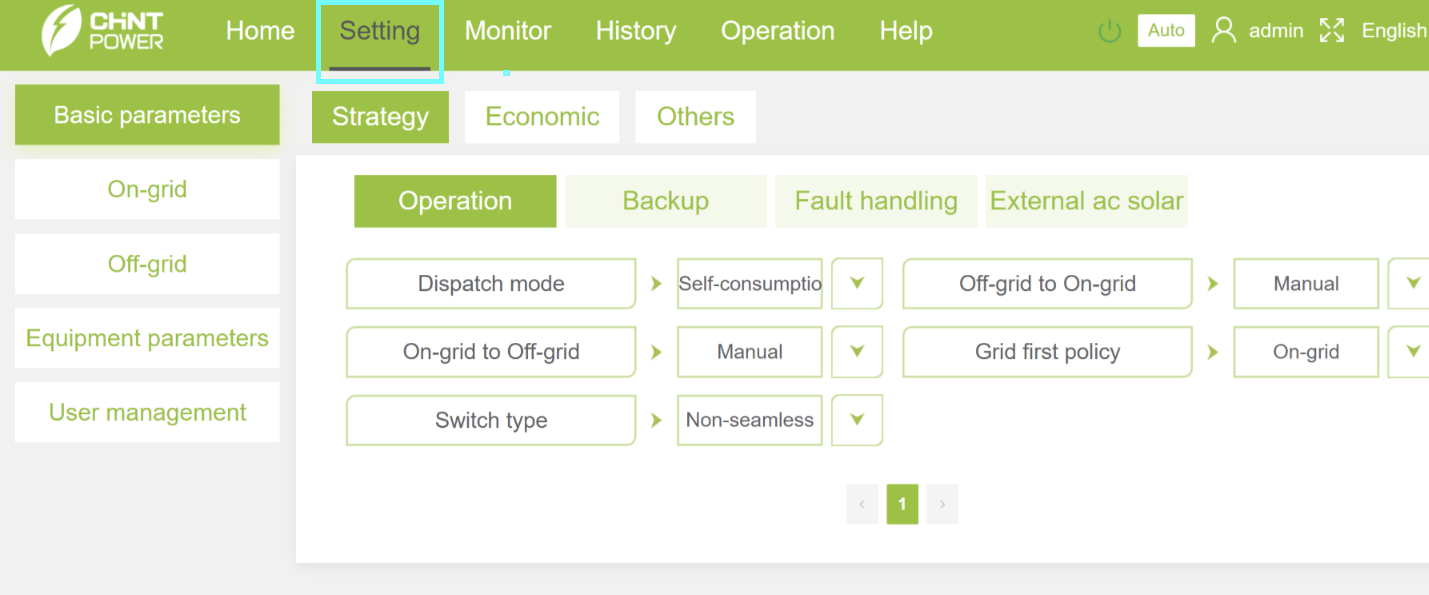

Pojdite v podmeni »Settings« (Nastavitve):
-

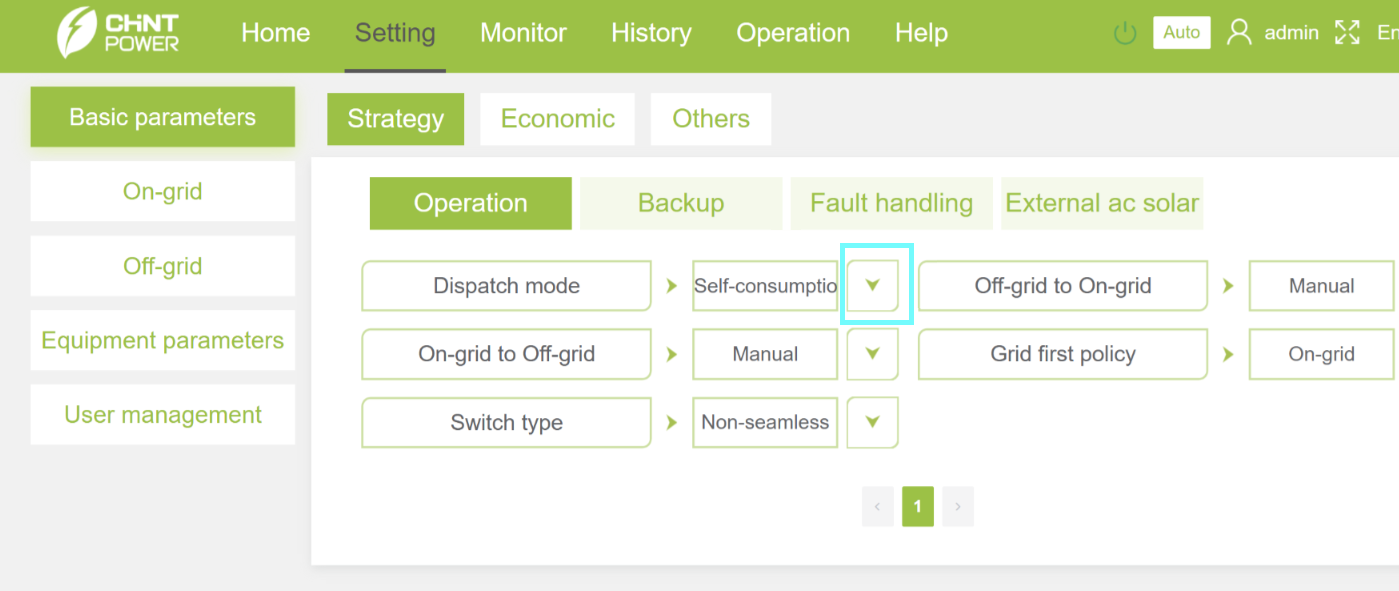

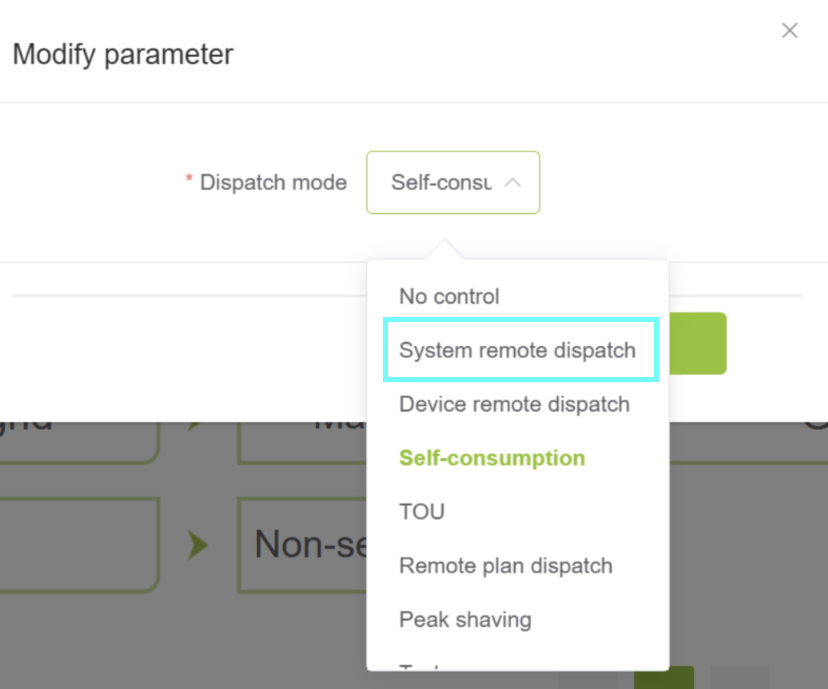

Izberite »Dispatch mode« (Način odpreme):
-
aktivirajte »System remote Dispatch« (Oddaljena odprema sistema)
3. Dodajanje Chint Power ESS v konfigurator Reduxi
Po priključitvi naprave Reduxi in ESS jo lahko registrirate kot novo napravo (CHINT CPS ES-125kW-261kWh-EU).
3.1 Dodajanje naprave
Najprej se prijavite v lokalni konfigurator Reduxi in dodajte novo napravo s klikom na gumb »Dodaj napravo«.
3.2 Izberite CHINT CPS ES-125kW-261kWh-EU

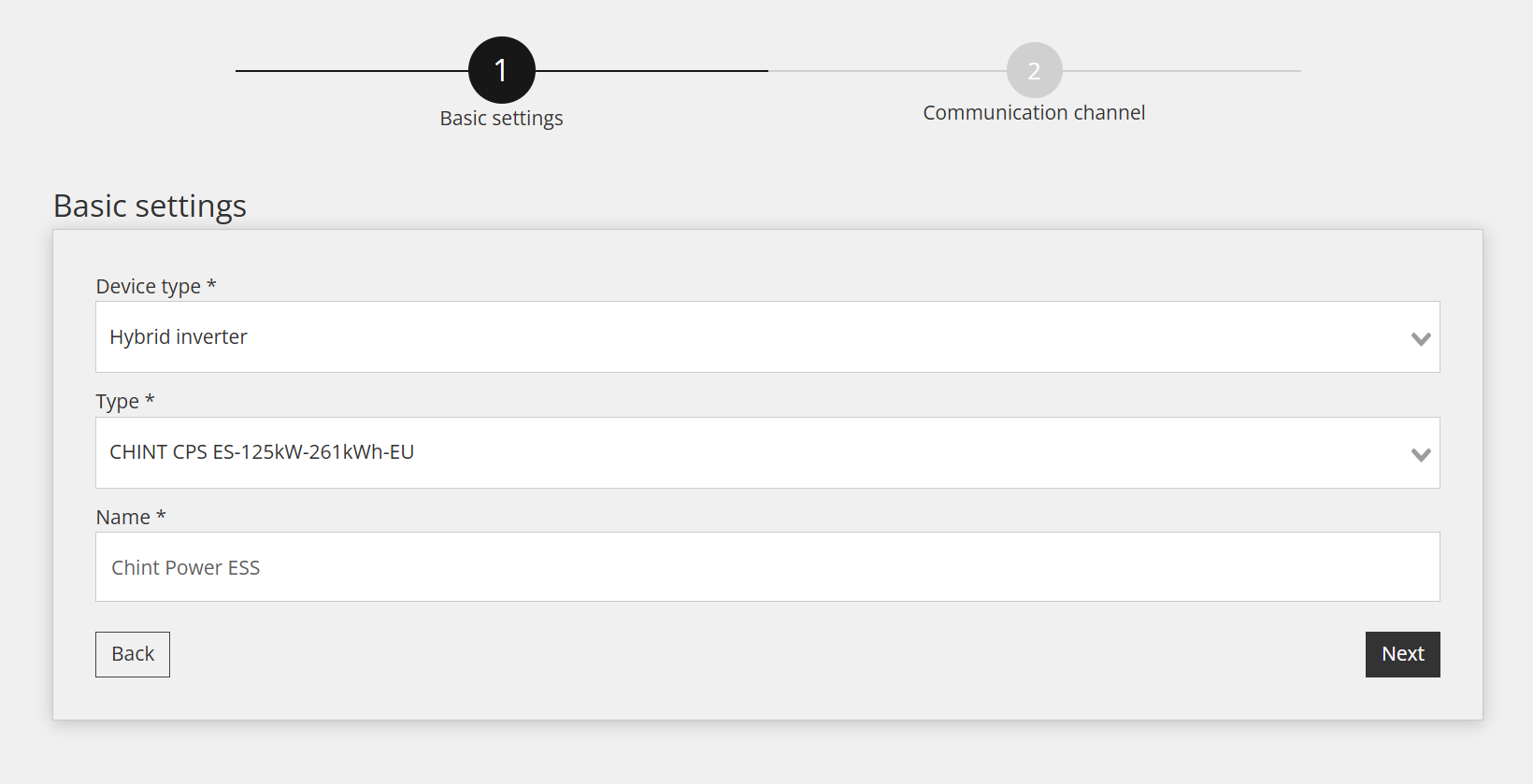

V prvem koraku so določene osnovne nastavitve:
- Izberite Vrsta naprave: Hibridni pretvornik,
- Izberite Vrsta: CHINT CPS ES-125kW-261kWh-EU,
- Poimenujte napravo po želji, na primer: Chint Power ESS

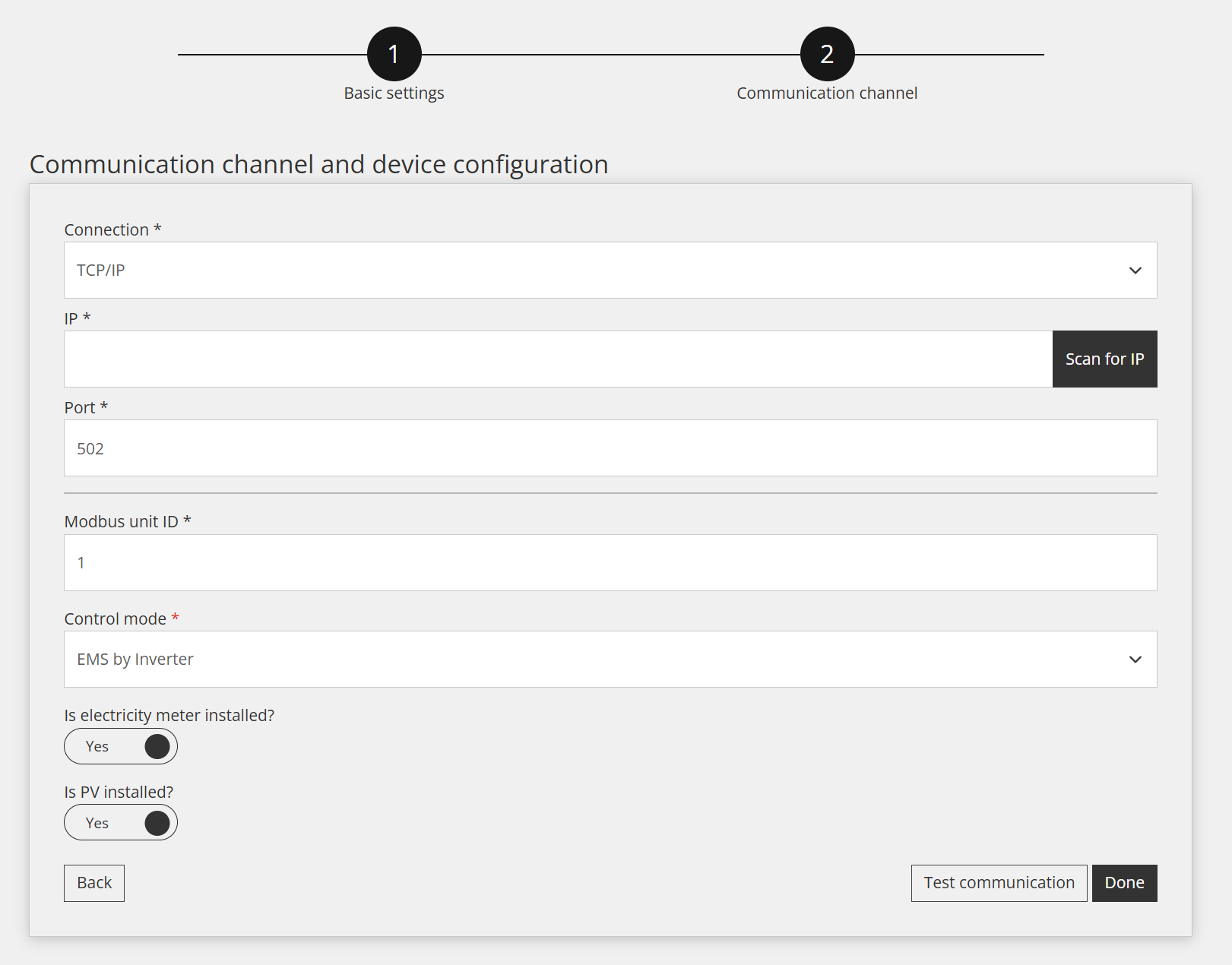

3.3 Konfiguracija naprave za komunikacijski kanal
Tretji korak vključuje konfiguriranje komunikacijskega kanala, ki je bistven za pravilno komunikacijo Modbus TCP/IP. V tem koraku se vzpostavi komunikacijska povezava med krmilnikom Reduxi in napravo Chint Power ESS.
Nastavitve za komunikacijski kanal so prikazane spodaj:
- Povezava: TCP/IP
- IP: Vnesite naslov IP naprave Chint Power ESS (za iskanje želenega naslova IP lahko pregledate omrežje)
- Vrata: 502
- ID enote Modbus: To je isti ID, kot je nastavljen na pretvorniku (privzeto 1)
- Način upravljanja: Izberite načine EMS, ki naj se uporabljajo za upravljanje EMS.
- Ali sta merilnik električne energije in PV priključena: Če sta merilnik električne energije in PV priključena neposredno na napravo ESS, nastavite na »da«.
3.4 Preskus komunikacije
Pod vsemi polji komunikacijskega kanala, omenjenimi v prejšnjem koraku, je gumb »Preskus komunikacije«. Ta gumb se uporablja za preverjanje, ali povezava Modbus TCP/IP med napravama pravilno deluje.
Uspešen odgovor (primer):
Neuspešen odgovor (primer):
V tem primeru preverite omrežno napeljavo, nastavitve IP in nastavitve na krmilniku Reduxi ter poskusite znova.

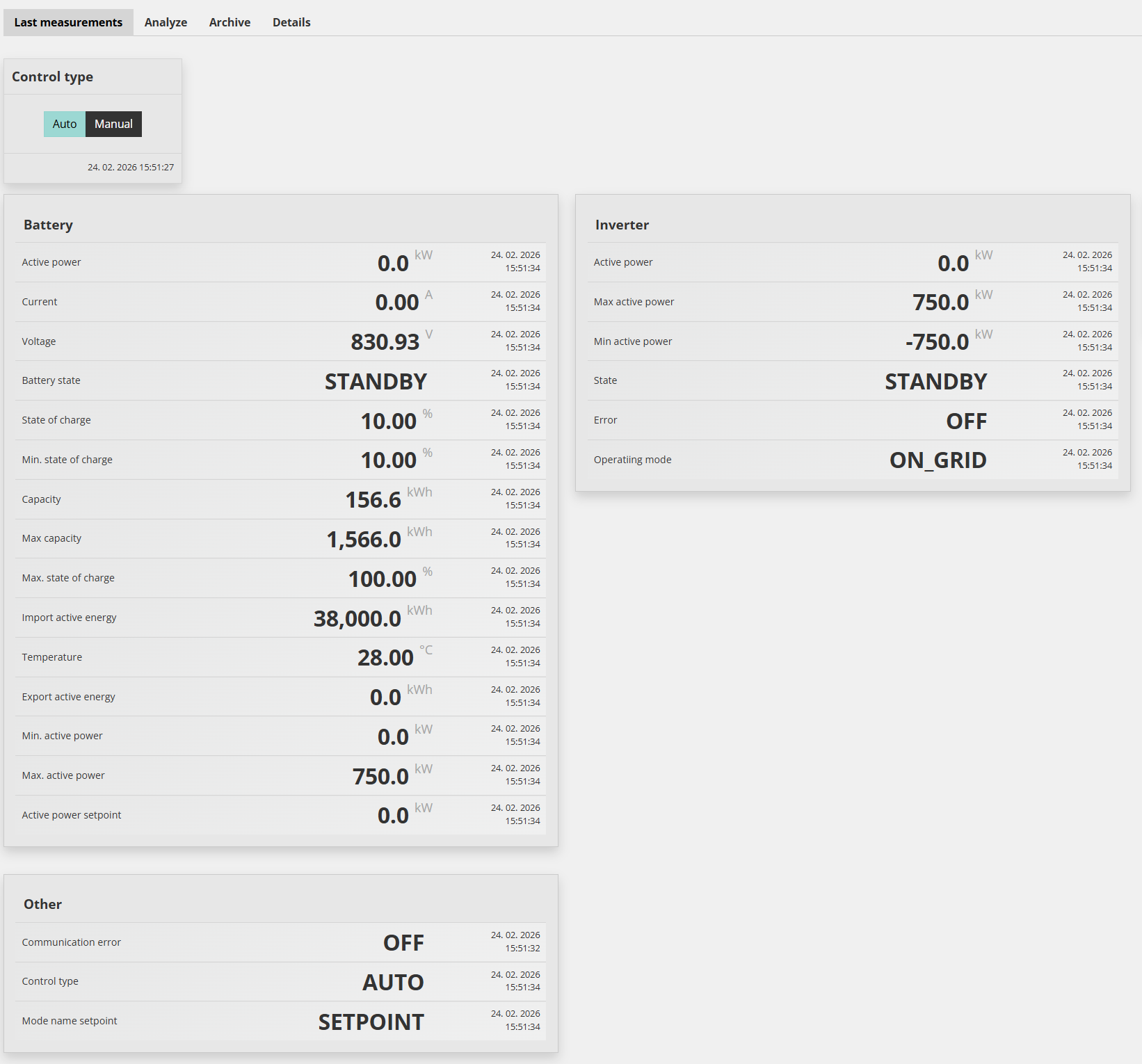

3.5 Odčitki iz naprave
V tem razdelku je opisano, kako preveriti izmerjene vrednosti naprave in ali pravilno komunicira. To lahko storite pod »Naprave/Chint Power ESS/Zadnja meritev.«
Za napredno upravljanje integrirajte napravo v načine optimizacije sistema Reduxi. Pod Naprave /Chint Power ESS v konfiguratorju Reduxi mora biti vrsta upravljanja nastavljena na AUTO, tako da bodo ukazi za strategijo vplivali na baterijo.
Za doseganje največje prilagodljivosti in zmanjšanje stroškov energije glede na dinamično ceno in dinamične tarife sledite navodilom o tem, kako določiti strategijo na tej povezavi: Strategije za krmilnik Reduxi.
Po uspešnem dodajanju naprave jo je mogoče spremljati in nadzorovati prek aplikacije Reduxi.
