Reduxi s polnilniki SCHRACK EV

Posodobljen

Pametno polnjenje: Integrirajte polnilnike Schrack prek Modbus RTU & TCP v Reduxi za brezhibno upravljanje obremenitve in do 30 % nižje stroške energije

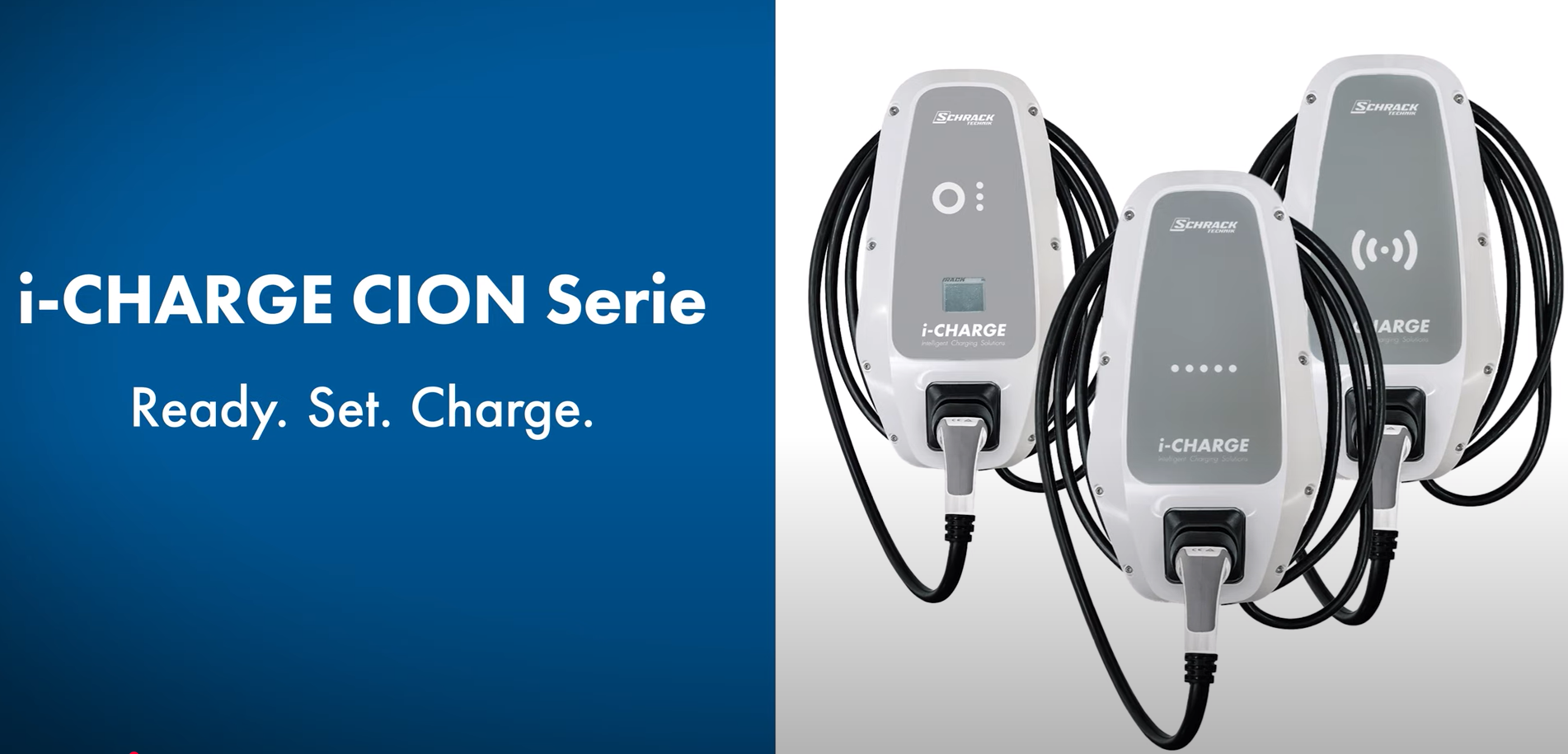

1. Tehnična dokumentacija: Polnilniki Schrack EV

2. Potrebna oprema



3. Pregled sistema

3.1 Modbus RTU

Uporablja se za povezavo s polnilnikom CION Home ali Semipublic EV

3.2 Modbus TCP

Uporablja se za povezavo s polnilnikom CION PRO EV



4. Konfiguracija polnilne postaje Schrack CION

Polnilne postaje Schrack je mogoče povezati prek Modbus RTU ali Modbus TCP, odvisno od tega, katero polnilno postajo želite povezati.

4.1 Konfiguracija Schrack Home ali Semipublic (Modbus RTU)

4.1.1 Shema ožičenja

Če želite povezati polnilno postajo Schrack CION Home ali Semipublic, morate vzpostaviti kabelsko povezavo med krmilnikom reduxi in polnilno postajo ter jo povezati na naslednji način:

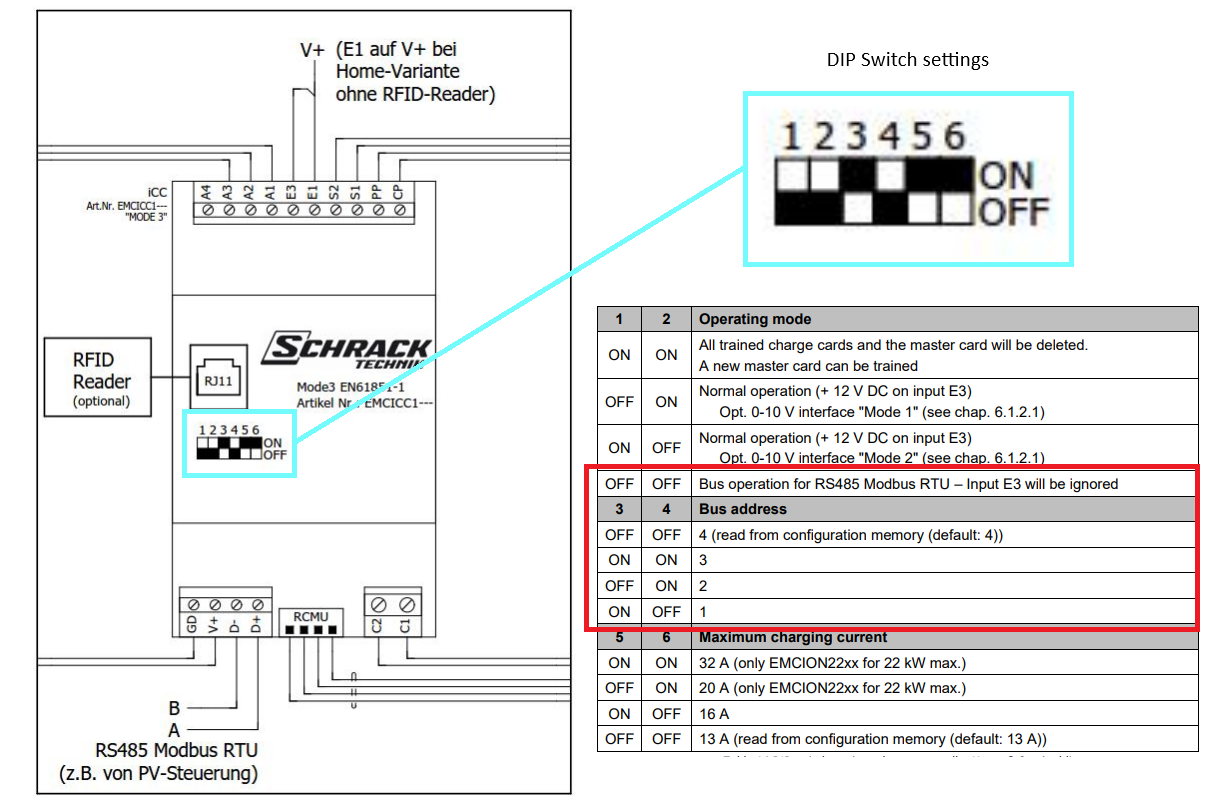

4.1.2 Nastavitve DIP-stikala

Poleg tega morajo biti ustrezna DIP-stikala na vezju nastavljena na naslednji način:

Če želite aktivirati Modbus RTU, nastavite DIP-stikali 1 in 2 na OFF. DIP-stikala 3 in 4 se uporabljajo za nastavitev naslova vodila.


Ko izvedete te nastavitve, je Schrack CION Home ali Semipublic pripravljen za komunikacijo s krmilnikom Reduxi.

Nato nadaljujte s korakom 5. Prijavite se v spletni vmesnik krmilnika



4.2 Konfiguracija Schrack CION Pro (Modbus TCP)

4.2.1 Shema ožičenja

4.2.2 Nastavitve za Schrack CION PRO

Ko je mrežno kabliranje končano, je naslednji korak konfiguracija nastavitev v spletnem vmesniku polnilne postaje Schrack CION Pro.

  1. Povežite svoj prenosnik, tablični računalnik ali pametni telefon v isto omrežje kot polnilna postaja.
  2. Odprite brskalnik in vnesite naslov IP vaše polnilne postaje.
    Če ne poznate naslova IP, ga lahko najdete v nastavitvah usmerjevalnika.

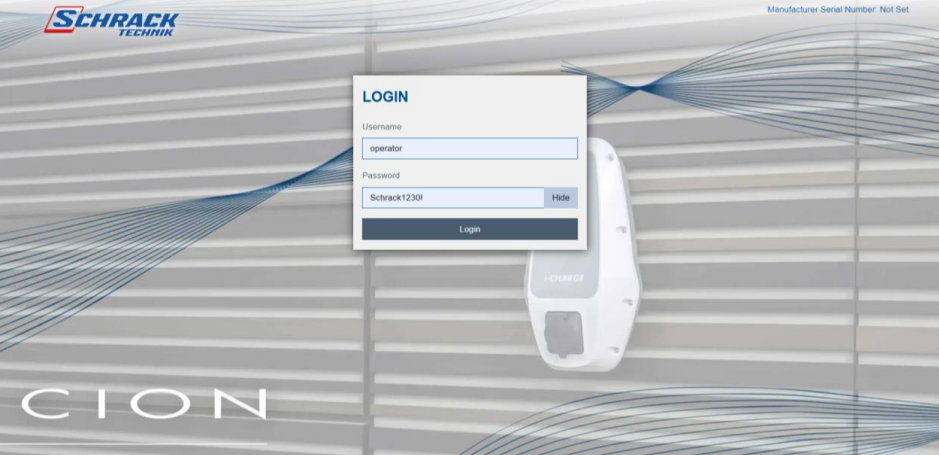

  3. Po vnosu naslova IP boste preusmerjeni na stran za prijavo v polnilno postajo.
    Za prijavo uporabite naslednje poverilnice:
    Uporabniško ime: operator
    Geslo: Schrack1230!

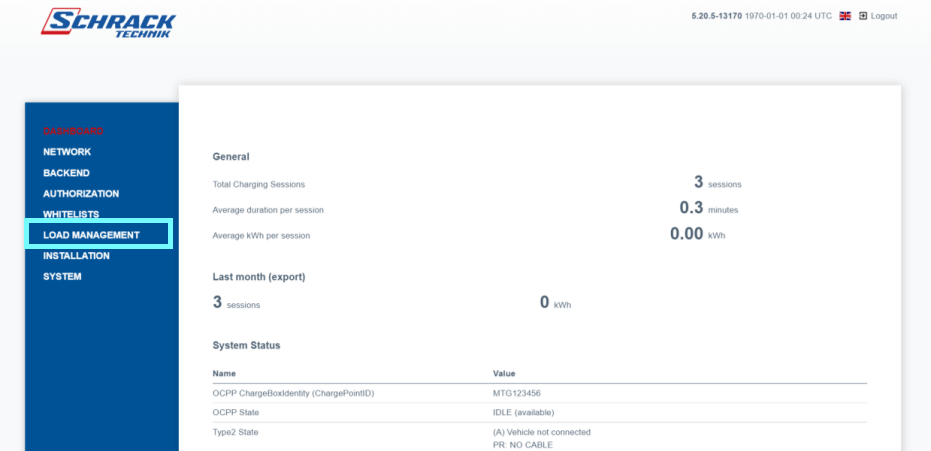

  4. Na glavni strani boste v seznamu na levi našli »Upravljanje obremenitve«. Kliknite ga.

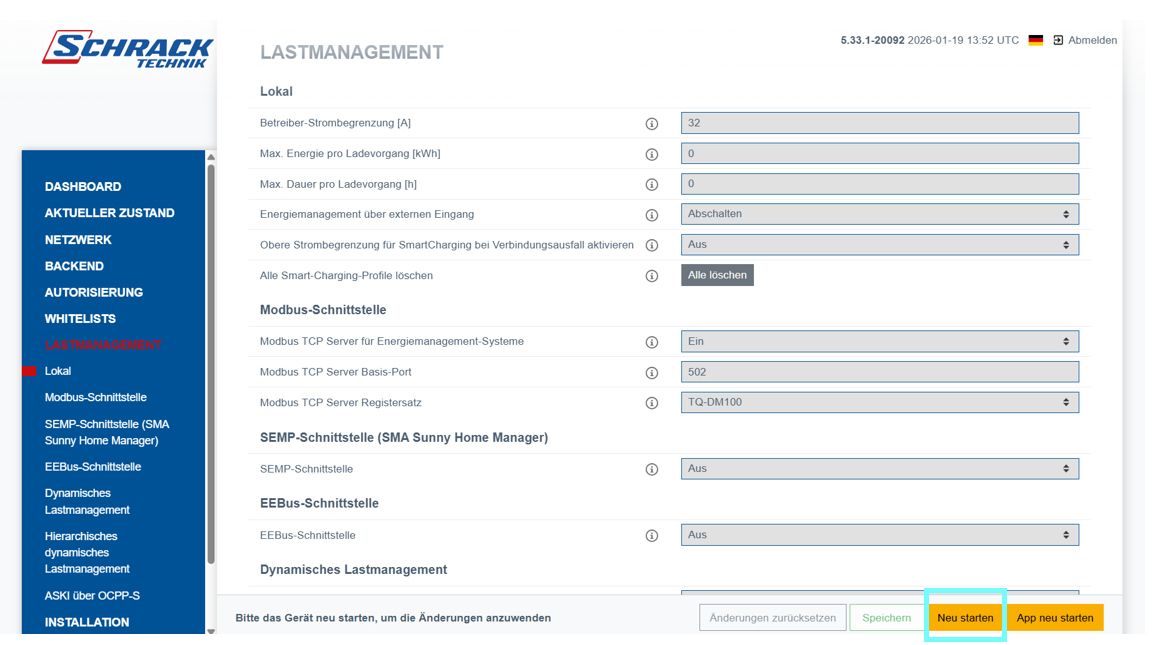

  5. V meniju »Upravljanje obremenitve« se pomaknite do razdelka Modbus TCP in konfigurirajte nastavitve na naslednji način:
    Strežnik Modbus TCP: ON
    Vrata Modbus TCP: 502
    Register strežnika Modbus: TQ-DM100

  6. Ko so nastavitve končane, znova zaženite polnilno postajo, da se spremembe uveljavijo, in nadaljujte z naslednjim korakom.



5. Prijavite se v spletni vmesnik krmilnika

Za to imate dve možnosti:

  • prek aplikacije Reduxi ali
  • neposredno prek spletnega brskalnika

5.1 prek aplikacije Reduxi

  1. Zaženite aplikacijo na pametnem telefonu ali tabličnem računalniku in se prijavite s svojimi poverilnicami
  2. Tapnite tri črte v zgornjem levem kotu
  3. Nato izberite Naprave Reduxi
  4. V meniju, ki se prikaže, aktivirajte tunelsko povezavo
  5. Po kratkem čakanju bo tunelska povezava postala aktivna. Pritisnite Odpri konfigurator.
  6. Potom boste v glavnem vmesniku krmilnika in lahko dodate polnilno postajo Schrack CION.

5.1 prek spletnega brskalnika

  1. Odprite spletni brskalnik v svoji napravi (prenosni računalnik, pametni telefon ali tablični računalnik)
  2. V iskalno vrstico vnesite naslov IP krmilnika Reduxi ali reduxi.local, potrdite vnos in prikaže se prijavni zaslon krmilnika.
    Uporabite naslednje poverilnice za prijavo:
    Uporabniško ime: admin (privzeto)
    Geslo: admin (privzeto)
  3. Po vnosu podatkov za prijavo boste preusmerjeni v spletni vmesnik krmilnika in lahko začnete dodajati naprave Schrack CION



6. Dodajanje polnilnika Schrack EV v Reduxi

Ko je vzpostavljena fizična povezava med polnilno postajo Schrack CION in krmilnikom Reduxi, lahko začnete dodajati polnilno postajo kot novo napravo.

6.1 Dodaj napravo

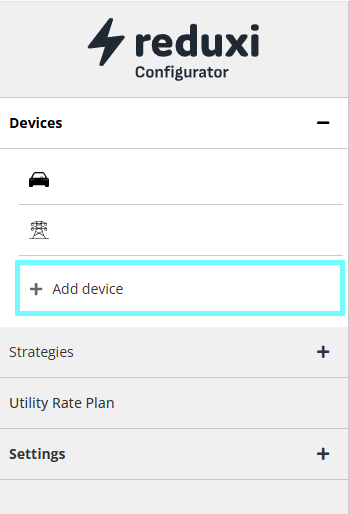

  1. izberite +Dodaj napravo

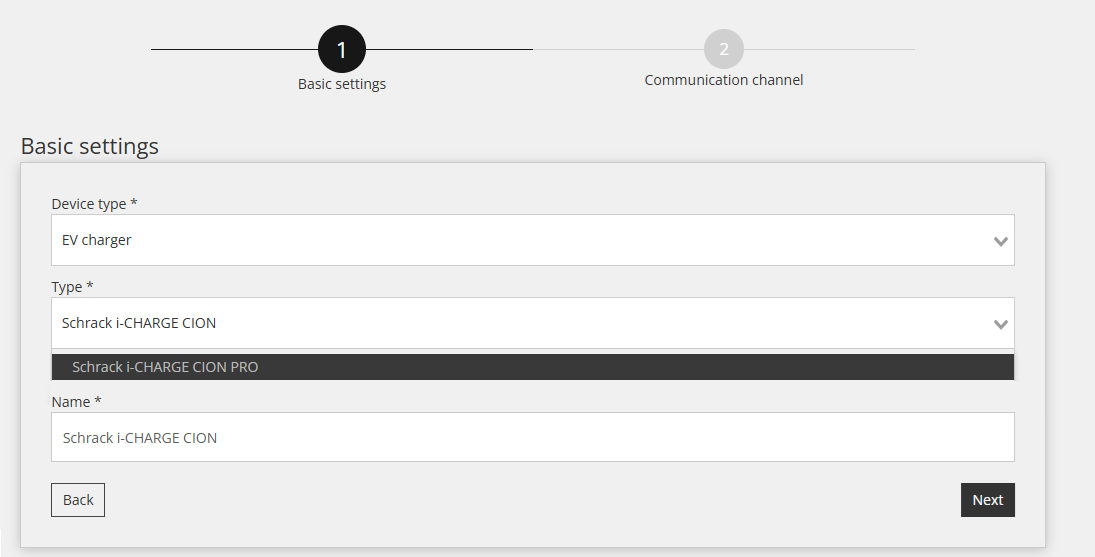

  2. V prvem koraku so določene osnovne nastavitve:
    • Izberite vrsto naprave: Polnilnik EV,
    • Izberite vrsto: Schrack CION ali Schrack CION Pro,
    • Poimenujte napravo po želji, na primer: Schrack i-Charge CION
    • Potrdite vnose s pritiskom na gumb Naprej.

6.2 Nastavitve komunikacije

Naslednje nastavitve se razlikujejo glede na to, ali želite dodati polnilno postajo Schrack CION Home ali Semipublic ali polnilno postajo Schrack CION Pro.

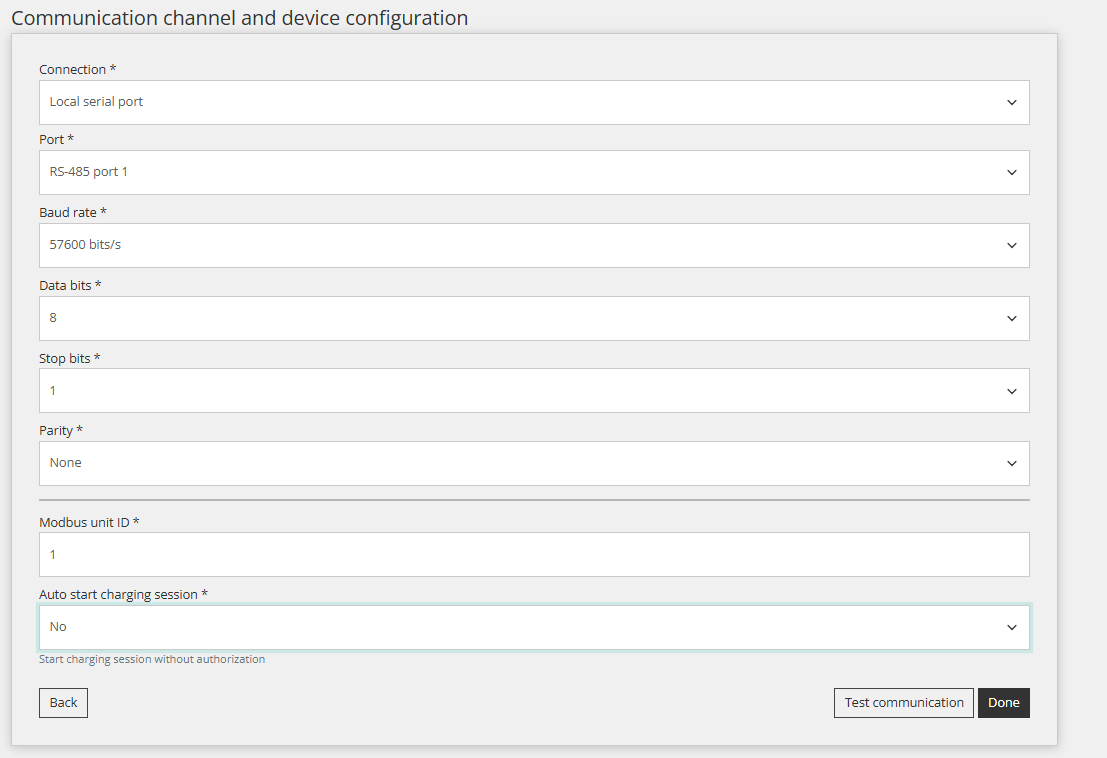

6.2.1 Schrack CION Home ali Semipublic (Modbus RTU)

  • Povezava: Lokalna vrata
  • Vrata: 1
  • Hitrost prenosa: 57600
  • Podatkovni biti: 8
  • Zaustavitveni biti: 1
  • Pariteta: Brez
  • ID enote Modbus: 1 (kot je določeno v 4.1.2 Nastavitve DIP stikala)
  • Samodejni začetek polnjenja: Ne (privzeto)

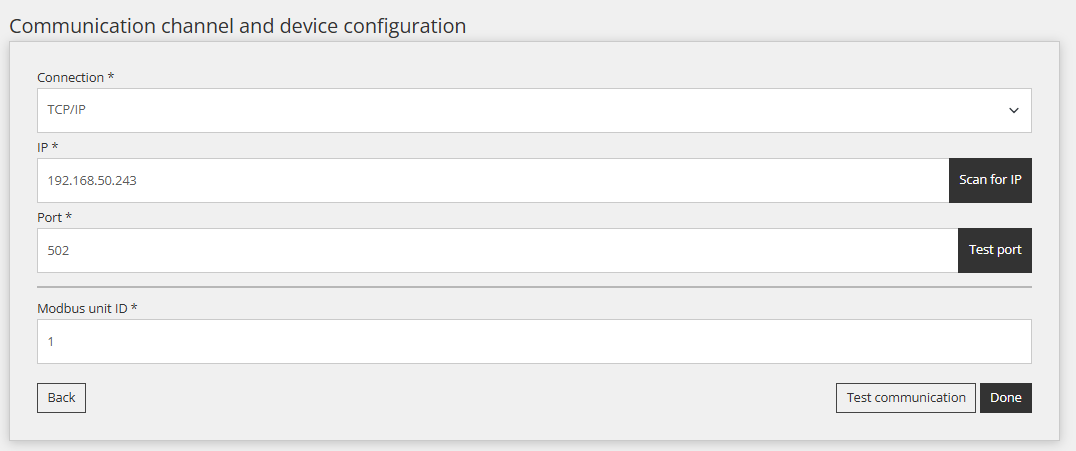

6.2.2 Schrack CION Pro (Modbus TCP)

  • Povezava: TCP/IP
  • IP: Vnesite naslov IP polnilnika Schrack CION Pro
  • Vrata: 502

  • ID enote Modbus: 1 (privzeto)

6.2.2.1 Iskanje IP-ja

Če ne poznate naslova IP, lahko zaženete iskanje IP-ja z ustreznim gumbom.

  • Gumb se nahaja desno od vnosnega polja za naslov IP:
  • S tem se prikažejo vse naprave, ki so na voljo v omrežju, vključno z njihovimi proizvajalci.
    Pomembno: Poizvedujemo naprave v omrežju in s tem njihove nabore čipov. Schrack uporablja Benderjeve čipe, zato jih morate poiskati:
  • Če niste prepričani, lahko preskusite prikazane IP-je enega za drugim in izvedete komunikacijski test, kot je opisano v naslednjem koraku.

6.3 Preskus komunikacije

Ko je polnilna postaja dodana, lahko preverite komunikacijo med krmilnikom Reduxi in polnilno postajo Schrack CION s pritiskom na gumb Preskus komunikacije.

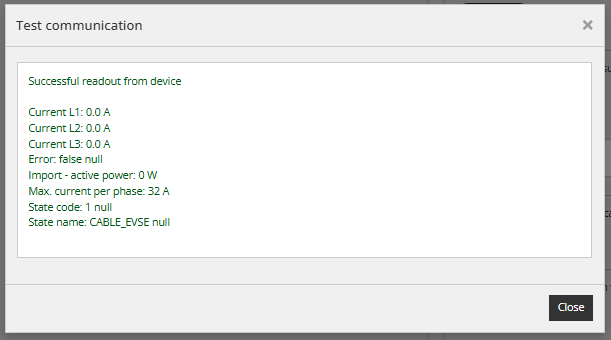

6.3.1 Uspešen rezultat preskusa:

V tem primeru zaprite okno z rezultati in potrdite vnose z gumbom Končano.

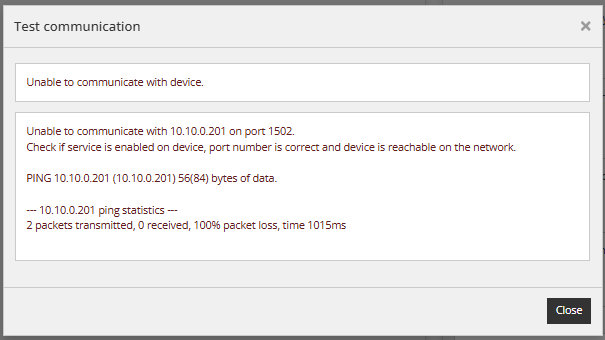

6.3.2 Neuspešen rezultat preskusa:

V tem primeru zaprite okno z rezultati in preverite ožičenje naprav, nastavitve Modbus na polnilnih postajah in nastavitve na krmilniku Reduxi ter ponovite preskus komunikacije.

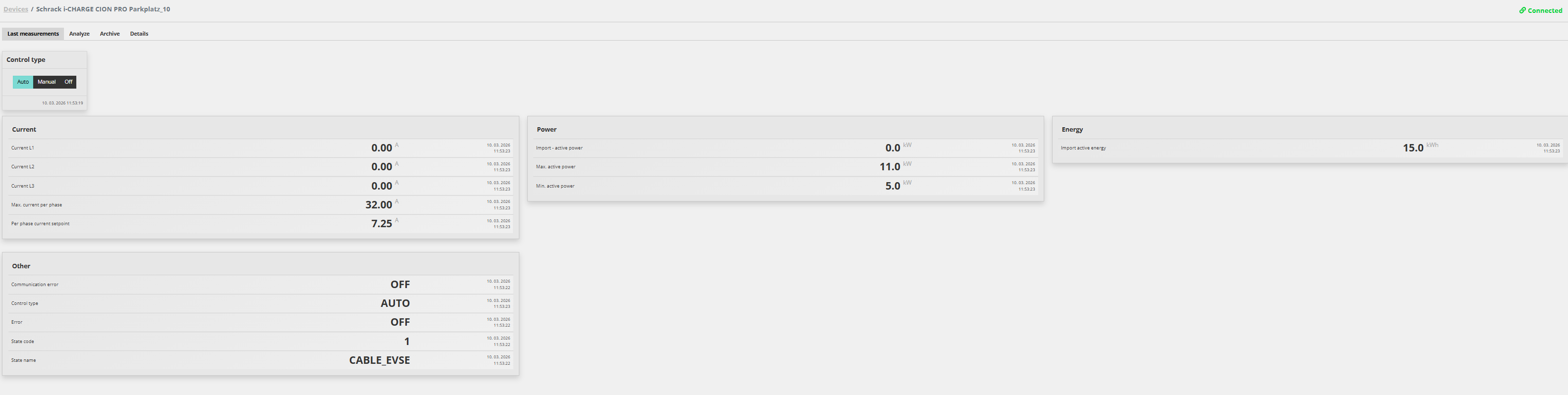

7. Odčitki iz naprave

V tem razdelku je prikazano, kako preveriti izmerjene vrednosti naprave in ali pravilno komunicira. To lahko storite pod možnostjo Naprave --> Schrack CION --> Zadnja meritev

Za napredno upravljanje polnilnika integrirajte napravo v strategijo sistema Reduxi. Pod možnostjo Naprave --> Schrack CION mora biti vrsta nadzora nastavljena na SAMODEJNO, da bodo ukazi za strategijo vplivali na polnilnik.

Za informacije o strategijah v krmilniku Reduxi sledite tej povezavi:
https://support.reduxi.eu/hc/articles/25061307365777-Strategies-for-Reduxi-controller

Za informacije o večnivojskem DLM s krmilnikom Reduxi sledite tej povezavi:
https://support.reduxi.eu/hc/articles/29320915465361-Multi-level-DLM-execution



Čestitamo!
Uspešno ste vzpostavili povezavo med
krmilnikom Reduxi in polnilno postajo Schrack CION.
