Kako povezati Sunwoda Energy SW12KH3UT all-in-one (RJ45-RS485) s krmilnikom Reduxi
Sunwoda Energy SW12KH3UT ALL IN ONE povežite s krmilnikom Reduxi prek RS485 (RJ45) in Modbus RTU.
Besedilni opis te slike

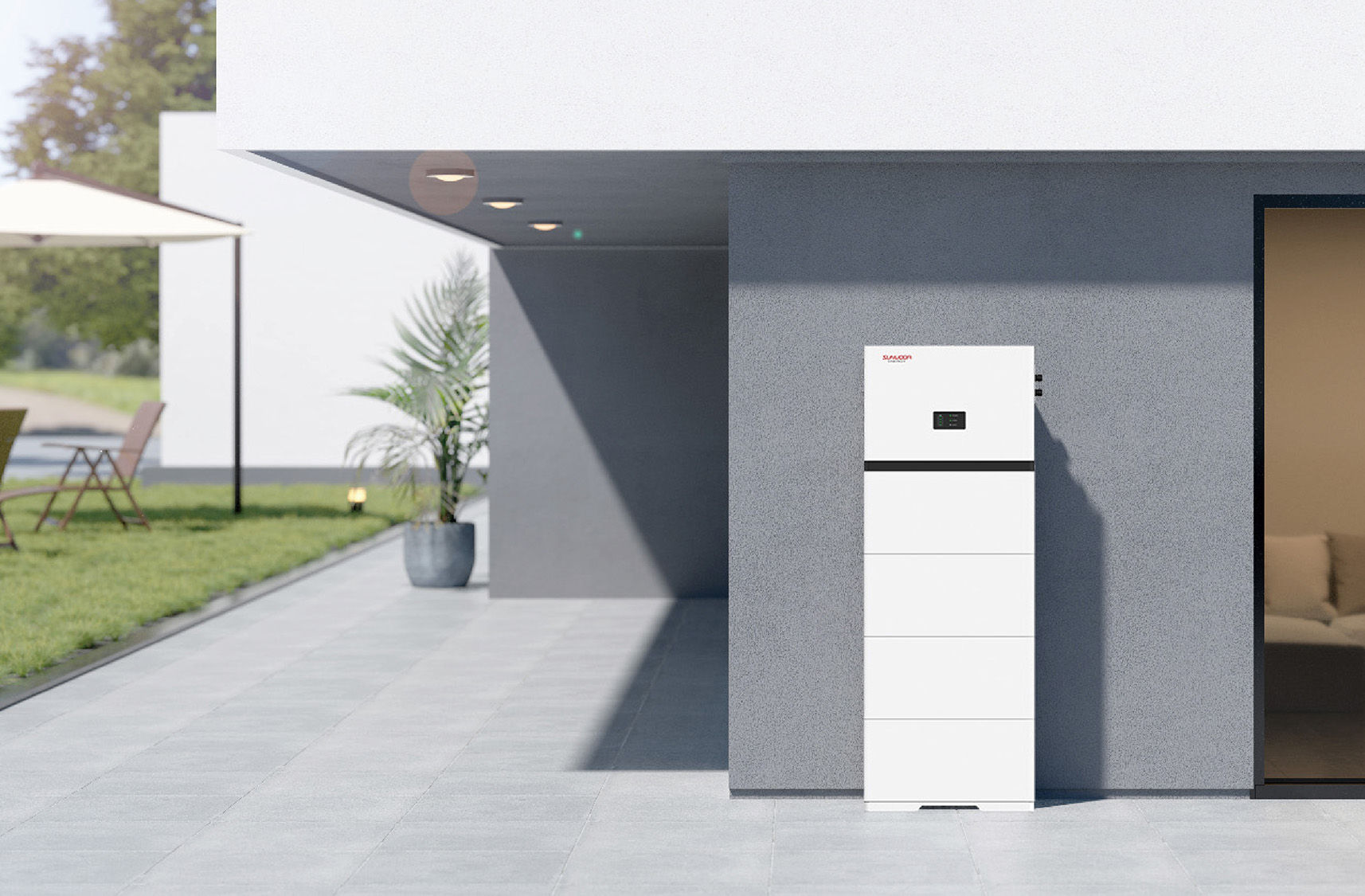

Fotografija izdelka (slika proizvajalca): visok bel samostoječ domači sistem za shranjevanje energije z majhnim zaslonom blizu vrha, kupom belih baterijskih modulov in majhnim logotipom na zgornjem modulu. Stoji na prostem na sivi tlakovani terasi ob sivi hišni steni, z zelenico z vrtnim stolom in rastlino na levi ter odprtimi steklenimi vrati na desni.
1 Tehnična dokumentacija
Sunwoda dokumente za SunESS Power objavlja na strani izdelka.
- Stran izdelka SunESS Power – stran izdelka Sunwoda Energy s prenosi
- Uporabniški priročnik SunESS Power (PDF) – uporabniški priročnik V1.4
- Quick Installation Guide (PDF) – kratka navodila za namestitev
- Brošura SunESS Power (PDF) – pregled izdelka
2 Potrebna oprema
Potrebujete te komponente:
- Reduxi Controller
- Sunwoda Energy SW12KH3UT ALL IN ONE
- Standarden omrežni kabel (RJ45), pripravljen po opisu v Točka 3
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
3 Povezava krmilnika Reduxi s Sunwoda ALL IN ONE
3.1 Priprava komunikacijskega kabla
Uporabite standarden omrežni kabel (RJ45). Barve žic sledijo tej razporeditvi pinov:
| Pin | Barva žice | Funkcija |
|---|---|---|
| 1 | belo-oranžna | |
| 2 | oranžna | |
| 3 | belo-zelena | |
| 4 | modra | |
| 5 | belo-modra | |
| 6 | zelena | |
| 7 | belo-rjava | RS485 A |
| 8 | rjava | RS485 B |
Besedilni opis te slike
Tehnična črtna risba priključka RJ45 v štirih pogledih od leve proti desni: sprednji pogled vtičnice s številkama pinov '1' zgoraj in '8' spodaj, sprednji pogled vtiča, zgornji pogled vtiča in vtič s kablom z zaščitno kapico in zaklepom. Brez barv in drugih oznak.
3.2 Dostop do priključka
Na napravi ALL IN ONE odprite zaščitni pokrov (vzdrževalna vrata).
Besedilni opis te slike
Fotografija priključne strani bele naprave Sunwoda all-in-one. Bela oznaka z rdečim besedilom 'Open the maintenance port' kaže na majhno pravokotno pokrovno ploščo z dvema vijakoma, označeno z rdečim pravokotnikom, v spodnjem srednjem delu ohišja. Drugi vidni deli: priključki PV na levi strani, dve črni vrtljivi stikali na vrhu, moder okrogel priključek zgoraj desno, dve črni kabelski uvodnici in kabel na desni ter perforiran zračni trak vzdolž dna.
3.3 Povezava RS485
Vrata LAN (RJ45) naprave ALL IN ONE s pripravljenim omrežnim kablom povežite s krmilnikom Reduxi.
Besedilni opis te slike
Fotografija priključnega območja bele enote Sunwoda all-in-one z rdečimi besedilnimi oznakami na belih poljih. Oznaka 'Connect the network cable to theLAN port' [kot je natisnjeno] kaže na vtičnico vrat LAN (rdeč obris), v katero je priključen moder omrežni kabel. Druga oznaka 'Brown and white Brown' [kot je natisnjeno] kaže na rdeče obrobljeno območje, kjer je drugi konec modrega kabla z žicami priključen na zeleno vijačno priključno sponko modrega adapterja USB-serijsko z osvetljeno rdečo LED-diodo. Vidni so tudi okrogel črn priključek, moder okrogel priključek zgoraj desno, kabelske uvodnice, srebrn okrogel gumb na levi, rumen predmet spodaj desno in perforiran zračni trak vzdolž dna.
Razporeditev pinov RS485:
- Pin 7 (belo-rjava): RS485 A
- Pin 8 (rjava): RS485 B
4 Konfiguracija Sunwoda ALL IN ONE
4.1 Nastavitev stikala DEBUG
Ob vratih RJ45 na razsmerniku poiščite stikalo DEBUG. Nastavite ga na položaj 2 (ON).
Besedilni opis te slike
Bližnji posnetek zelene tiskanine z belo vtičnico USB-A na levi (zraven natisnjeni oznaki 'USB' in 'U4') in majhnim drsnim stikalom ob njej. Tisk na plošči prikazuje 'SW3' ob stikalu, besedo 'debug', številki '1' in '2' ob položajih stikala ter 'M3' ob vijaku spodaj desno. Zgoraj je viden zelen priključni del. Položaj stikala je majhen črn drsnik med obema položajema.
4.2 Komunikacijski parametri RS485
| Parameter | Vrednost |
|---|---|
| Hitrost prenosa (baud) | 57600 |
| Format podatkov | 1 začetni bit, 8 podatkovnih bitov, brez parnosti, 1 končni bit |
4.3 Nastavitve Modbus RTU
| Parameter | Vrednost |
|---|---|
| Komunikacijski naslov |
1 do 247 (privzeto: 1) |
| Podprte funkcije |
03H, 04H, 10H
|
| Obseg registrov samo za branje |
0 to 1500
|
| Obseg registrov za branje/pisanje |
0 to 1000
|
5 Prijava v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
6 Dodajanje Sunwoda ALL IN ONE v Reduxi
S temi koraki dodate novo napravo ali uredite obstoječo.
6.1 Osnovne nastavitve
Lokalno se prijavite v Reduxi Configurator na krmilniku (glej Točka 5) in pritisnite gumb Add device. Nato pod Basic settings izberite napravo, ki jo želite dodati.
Besedilni opis te slike
Posnetek zaslona levega menija v Reduxi Configurator pod logotipom reduxi Configurator. Menijske postavke: Devices (razširjeno, z znakom minus) z gumbom '+ Add device' (z obrobo); Strategies (znak plus); Utility Rate Plan; Settings (znak plus). Desna stran je prazna in bela.
V prvem koraku nastavite osnovne parametre naprave:
- Device type: izberite vrsto naprave
- Type: izberite tip
- Name: poljubno ime
Besedilni opis te slike
Posnetek zaslona čarovnika v Reduxi Configurator, korak 1 'Basic settings' (korak 2 'Communication channel' je sivo). Obrazec z vsemi praznimi polji: Device type *: prazen spustni seznam; Type *: prazen spustni seznam (sivo); Name *: prazno. Gumba: Back, Next.
Pritisnite Next.
6.2 Nastavitve komunikacije
Vnesite komunikacijske parametre naprave. Uporabite vrednosti iz Točka 4:
| Parameter | Vrednost |
|---|---|
| Povezava | Local serial port |
| Vrata | Vrata krmilnika Reduxi, na katera ste priključili kabel |
| Hitrost prenosa (baud) | 57600 bits/s |
| Data bits | 8 |
| Stop bits | 1 |
| Parity | None |
| Modbus unit ID | Privzeto 1 (obseg od 1 do 247) |
6.3 Preizkus komunikacije
Na dnu čarovnika kliknite Test communication. Test enkrat prebere Sunwoda ALL IN ONE in ničesar ne shrani. Če je test uspešen, kliknite Done: napravo ustvari šele Done.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.
Besedilni opis te slike
Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.
7 Preverjanje meritev
7.1 Last measurements
Ko je komunikacija vzpostavljena, v Reduxi Configurator pod Devices – your Sunwoda device – Last measurement preverite vrednosti kot dodaten test.
✓ Povzetek
Priprava (točki 1–2): Pridobite dokumente Sunwoda. Pripravite krmilnik Reduxi, Sunwoda ALL IN ONE in standarden omrežni kabel RJ45.
Sunwoda ALL IN ONE (točki 3–4): RS485 A priključite na pin 7 in RS485 B na pin 8 kabla RJ45. Povežite ga z vrati LAN. Stikalo DEBUG nastavite na položaj 2 (ON).
Dodajanje v Reduxi (točki 5–6): Prijavite se v Reduxi Configurator in dodajte napravo. Vnesite 57600 bit/s, 8 podatkovnih bitov, 1 končni bit, brez parnosti in Modbus-naslov. Preizkusite komunikacijo in pritisnite Done.
Zagon (točka 7): Preverite odčitke pod Last measurement.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Preizkus komunikacije ne uspe | Preverite ožičenje linij A/B (pin 7 = RS485 A, pin 8 = RS485 B), položaj stikala DEBUG (položaj 2, ON) in komunikacijske parametre (57600 bit/s, 8N1, privzeti naslov 1). |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
