Kako povezati polnilnico za električna vozila KEBA KeContact P30 (Modbus TCP/IP, LAN) s krmilnikom Reduxi

Povežite polnilnico za električna vozila KEBA KeContact P30 s krmilnikom Reduxi prek Modbus TCP/IP po LAN.

🔧 KEBA KeContact P30 · Krmilnik Reduxi
🌐 Modbus TCP/IP (LAN)
🔢 Vrata 502 (privzeto)

📄 Prenesi kot PDF

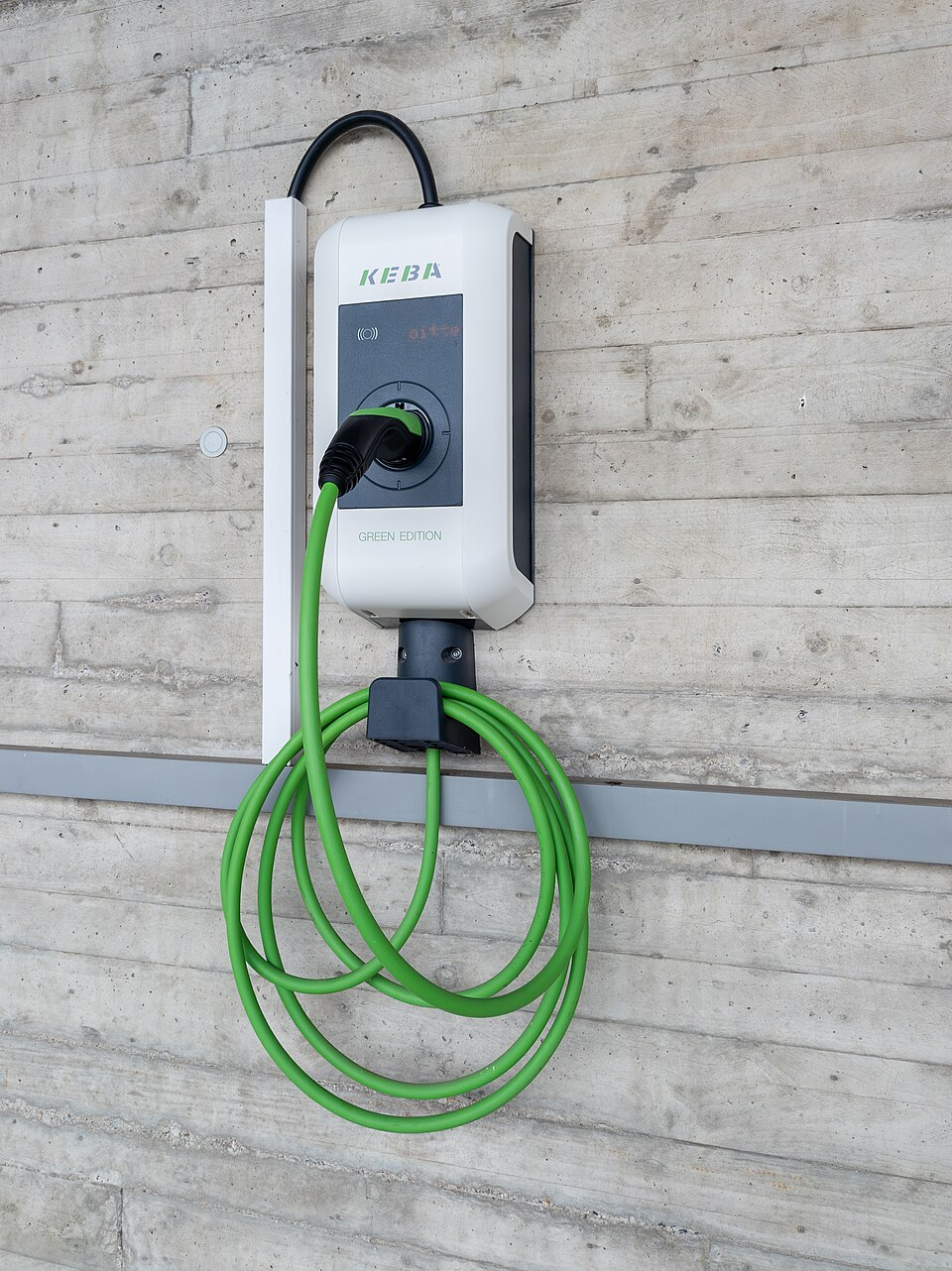

Stenska polnilnica za električna vozila KEBA KeContact P30 z zelenim kablom v vtičnici, izvedba GREEN EDITION, na betonski steni
KEBA KeContact P30 (fotografija: Wikimedia Commons)
Besedilni opis te slike

Visoka fotografija bele stenske polnilnice za električna vozila na betonski steni z vidnimi odtisi opaža. Na vrhu polnilnice je zeleni logotip »KEBA«, temno siva sprednja plošča s simbolom RFID in rdeč pikčasti zaslon z besedilom (piše »bitte«), polnilna vtičnica s vstavljenim črno-zelenim vtičem ter spodaj napis »GREEN EDITION«. Zelen kabel poteka od vtiča navzdol; črn kabel vstopa na vrhu polnilnice iz bele kabelske kanalete na levi. V spodnjem delu fotografije zeleni polnilni kabel visi v zankah s črnega držala, pritrjenega na betonsko steno nad sivim vodoravnim pasom.

📋 V tem članku
  1. Tehnična dokumentacija
  2. Potrebna oprema
  3. Povežite polnilnico z omrežjem
  4. Nastavitev polnilnice
  5. Prijava v spletni vmesnik Reduxi
  6. Dodajanje polnilnice v Reduxi
  7. Preverjanje meritev
  8. Povzetek
  9. Pogoste težave
  10. Sorodni članki

1 Tehnična dokumentacija

Dokumenti družb KEBA in FENECON za KEBA KeContact P30:

2 Potrebna oprema

Pred začetkom preverite naslednje pogoje:

  • Polnilnica KEBA KeContact P30 je mehansko in električno nameščena
  • Polnilnica je vklopljena
  • Kabel Ethernet
  • Reduxi Controller
  • Prenosni računalnik ali krmilnik z vmesnikom Ethernet
  • Imate dovoljenje za dostop do konfiguracije polnilnice
  • Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi

3 Povežite polnilnico z omrežjem

3.1 Fizična povezava Ethernet

  1. Poiščite vrata Ethernet (RJ-45) v notranjosti polnilnice.
  2. Priključite kabel Ethernet na omrežno stikalo, neposredno na krmilnik ali neposredno na servisni prenosni računalnik.
  3. Po vklopu preverite, ali svetijo LED-lučke povezave.
Pregled priključkov polnilnice KEBA, sl. 7-16: sponke, stikala DIP, X3 Ethernet2 RJ45, X4 Ethernet1 in legenda
Pregled priključkov v notranjosti polnilnice (X3: priključek Ethernet2, RJ45)
Besedilni opis te slike

Proizvajalčeva slika »Fig. 7-16: Connection overview« prikazuje notranjost polnilnice kot sivo ohišje z zeleno tiskanino in oznakami, ki jim sledi legenda. Oznake na plošči: F1; sponke 1, 2, 3, N, PE; DSW1 in DSW2 (rdeča bloka stikal DIP); T1; LED; X1; X2; Shd; X4; X3 (vtičnica RJ45); SIM; USB. Legenda (oznaka ... pomen): F1 držalo varovalke; 1 napajalni priključek faznega vodnika 1; 2 napajalni priključek faznega vodnika 2; 3 napajalni priključek faznega vodnika 3; N napajalni priključek nevtralnega vodnika; PE napajalni priključek zaščitnega vodnika; DSW1 stikalo DIP; DSW2 stikalo DIP; T1 servisni gumb; LED statusna LED-lučka; X1 vhod za omogočanje; X2 izhod stikalnega kontakta; Shd objemka zaslona (ozemljitev za ETH); X3 priključek Ethernet2 (RJ45); X4 priključek Ethernet1 (sponke LSA+); SIM reža za kartico SIM (izbirno); USB vmesnik USB.

4 Nastavitev polnilnice

4.1 Dostop do spletnega vmesnika

Polnilnica KEBA P30 nima zaslona. Nastavite jo v vgrajenem spletnem vmesniku (Web UI). Potrebujete IP-naslov polnilnice.

Poiščite IP-naslov (DHCP):

  1. DIP-stikalo za DHCP nastavite na ON (tovarniška nastavitev).
  2. Vklopite polnilnico.
  3. Polnilnica zahteva IP-naslov od strežnika DHCP v omrežju.
  4. Dodeljeni IP-naslov poiščite z eno od teh metod: seznam DHCP-najemov v usmerjevalniku, orodje za skeniranje omrežja, servisno orodje KEBA (če je na voljo).

Prijavite se v Web UI:

  1. Odprite spletni brskalnik.
  2. Vnesite IP-naslov polnilnice: http://<charger-ip-address>
  3. Prijavite se s skrbniškimi poverilnicami.
ℹ️
Skrbniško geslo Skrbniško (servisno) geslo za polnilnice KeContact P30 zagotovi KEBA. Običajno ga najdete na enem od teh mest: na nalepki naprave znotraj polnilnice, na zagonskem listu, dobavljenem s polnilnico, ali v dobavni dokumentaciji KEBA.
Nalepka KEBA Configuration Information s polji za MAC, SSID, uporabniško ime in geslo za WebUI
Nalepka s konfiguracijskimi informacijami (primer)
Besedilni opis te slike

Slika natisnjene nalepke z naslovom 'Configuration Information' v zaobljenem okvirju. Vrstice (oznaka: vrednost): Ethernet MAC; WLAN Hotspot IP Address; Default SSID; Default Hotspot password; WebUI default username; WebUI default password; Password recovery.

4.2 Konfiguracija Ethernet IP

V Web UI pojdite na Network → Ethernet. Prikaže se trenutna konfiguracija IP.

Pregled KEBA Web UI: menijska vrstica z oznako 1, ikone z oznako 2, seznam naprav z IP-naslovi 192.168.42.x, LAN ONLINE
Primer Web UI
Besedilni opis te slike

Posnetek zaslona KEBA Web UI, stran 'Overview', z logotipom KEBA na vrhu in datumom/uro zgoraj levo. Menijska vrstica z vnosi: Status (zelen, izbran, s spustnim menijem), Charging Sessions, RFID Cards, Charging Network, System (spustni meni), Configuration (spustni meni); menijska vrstica je obkrožena s sivim okvirjem s črno oznako '1'. Štiri ikone zgoraj desno so označene s črno oznako '2'. Pregledna tabela s stolpci Type, Serial No, IP Address (modre povezave), MAC Address, State in gumbom 'Actions' v vsaki vrstici; zgoraj je iskalno polje. Vrstice: KeContact M20/P30 in tri naprave KeContact P20/P30, vse v stanju 'Idle'; IP-naslovi so v območju 192.168.42.x (zadnje številke: 42, 129, 122, 144); serijske številke in MAC-naslovi so majhni in delno berljivi. Oznake strani prikazujejo Previous, 1, Next. Razdelek 'Network Connection': tabela z IP Address 192.168.42.1 in State: LAN: ONLINE (zeleno); WAN: OFFLINE (rdeče); Mobile Communications: INACTIVE; WLAN: INACTIVE; WLAN Access Point: INACTIVE (sivo). Razdelek 'Backend': URL, State: Not Reachable (rdeče), Last Heartbeat: N/A.

Če potrebujete stalen IP-naslov:

  1. Izberite IP configuration mode: Static.
  2. Vnesite parametre: IP-naslov (primer 192.168.1.50), podomrežno masko (primer 255.255.255.0) in privzeti prehod (če je potreben).
  3. Shranite nastavitve.
  4. Znova zaženite polnilnico.
  5. Odprite Web UI z novim IP-naslovom.

4.3 Vklop Modbus TCP

  1. V Web UI pojdite na Communication settings.
  2. Vklopite zahtevani komunikacijski vmesnik TCP/IP: Modbus TCP (če krmilnik komunicira prek Modbus).
  3. Izklopite neuporabljene komunikacijske vmesnike.
  4. Shranite nastavitve.
  5. Znova zaženite polnilnico.

5 Prijava v spletni vmesnik Reduxi

Spletni vmesnik Reduxi lahko odprete na dva načina:

Na daljavo
📱
Aplikacija Reduxi
Prek tunelske povezave · deluje od koder koli
🖥️
Spletni brskalnik
V lokalnem omrežju · prek naslova IP ali reduxi.local
📱 5.1 Prek aplikacije Reduxi
1
Odprite aplikacijo in se prijavite
Zaženite aplikacijo Reduxi na pametnem telefonu ali tablici in se prijavite s svojimi podatki.
2
Odprite Reduxi devices
Tapnite ikono menija (tri črte, zgoraj levo) in izberite Reduxi devices.
3
Aktivirajte tunelsko povezavo
Vklopite tunelsko povezavo in počakajte, da postane aktivna.
4
Odprite Configurator
Tapnite Open configurator. Odpre se spletni vmesnik Reduxi.
Aplikacija Reduxi: ikona menija (2), Reduxi devices (3), gumb Activate tunnel connection (4)
Aktivirajte tunelsko povezavo (korak 3)
Besedilni opis te slike

Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.

Aplikacija Reduxi, gumb Open configurator (korak 5) in domači zaslon Reduxi Configurator prek tunelske povezave (korak 6)
Odprite Configurator (korak 4)
Besedilni opis te slike

Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.

🖥️ 5.2 Prek spletnega brskalnika
1
Odprite stran za prijavo
Na napravi v istem omrežju odprite spletni brskalnik in vnesite naslov IP krmilnika ali http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.
2
Log in
Uporabniško ime: admin · Geslo: admin (tovarniška nastavitev)
Prijavna stran Reduxi Configurator na naslovu reduxi.local, naslovna vrstica je označena
Prijavni zaslon Reduxi Controllerja
Besedilni opis te slike

Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.

Domači zaslon Reduxi Configurator po prijavi: energijski tok s hišo 24.20 kW, omrežje 24.20 kW, EV charger 31.00 kW
Spletni vmesnik krmilnika po prijavi
Besedilni opis te slike

Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.

6 Dodajanje polnilnice v Reduxi

S temi koraki dodate novo polnilnico ali uredite obstoječo.

6.1 Osnovne nastavitve

Lokalno se prijavite v Reduxi Configurator na krmilniku (glej Točka 5) in kliknite + Add device.

Levi meni Reduxi Configurator z gumbom Add device pod Devices
Gumb Add device
Besedilni opis te slike

Posnetek zaslona levega menija v Reduxi Configurator pod logotipom reduxi Configurator. Menijske postavke: Devices (razširjeno, z znakom minus) z gumbom '+ Add device' (z obrobo); Strategies (znak plus); Utility Rate Plan; Settings (znak plus). Desna stran je prazna in bela.

V prvem koraku (osnovne nastavitve) izberite osnovne parametre naprave:

  • Device type: izberite vrsto naprave
  • Type: izberite tip
  • Name: poljubno ime
Obrazec z osnovnimi nastavitvami v Reduxi Configurator s praznimi polji za vrsto naprave, tip in ime
Basic settings: device type, type in name
Besedilni opis te slike

Posnetek zaslona čarovnika v Reduxi Configurator, korak 1 'Basic settings' (korak 2 'Communication channel' je sivo). Obrazec z vsemi praznimi polji: Device type *: prazen spustni seznam; Type *: prazen spustni seznam (sivo); Name *: prazno. Gumba: Back, Next.

Kliknite Next.

6.2 Nastavitve komunikacije

Izpolnite komunikacijske parametre polnilnice:

Parameter Vrednost
Povezava TCP/IP
IP IP-naslov polnilnice (glej Točka 4)
Vrata 502 (privzeta vrata Modbus TCP za KEBA KeContact P30)
Modbus naslov Modbus-naslov (ID enote), nastavljen na polnilnici. Glejte dokumentacijo KEBA v Točka 1.

6.3 Preizkus komunikacije

Na dnu čarovnika kliknite Test communication. Test enkrat prebere KEBA KeContact P30 in ničesar ne shrani. Če je test uspešen, kliknite Done: napravo ustvari šele Done.

Vrstica z gumbi v Reduxi Configurator, gumb Test communication je označen
Gumb Test communication
Besedilni opis te slike

Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.

Komunikacijski kanal Reduxi Configurator: TCP/IP, IP 192.168.50.243, vrata 502, gumb Done je označen
Gumb Done
Besedilni opis te slike

Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.

7 Preverjanje meritev

7.1 Last measurements

Ko je komunikacija vzpostavljena, v Reduxi Configurator pod Devices odprite polnilnico in vrednosti preverite še kot dodaten test.

7.2 Omogočite upravljanje prek Reduxi

Če želite polnilnico krmiliti s strategijami Reduxi, nastavite vrsto krmiljenja naprave na AUTO. Šele nato ukazi strategije vplivajo na polnilnico.

Strategijo določite po navodilih v Strategije za krmilnik Reduxi.

✓ Povzetek

Priprava (točki 1–2): Pridobite dokumente KEBA. Namestite in priključite polnilnico. Pripravite ethernetni kabel, krmilnik Reduxi ter prenosnik ali tablico.

Polnilnica KEBA (točki 3–4): Povežite polnilnico z omrežjem. Poiščite njen IP-naslov, po potrebi nastavite stalen IP-naslov in v Web UI vklopite Modbus TCP. Znova zaženite polnilnico.

Dodajanje v Reduxi (točki 5–6): Prijavite se v spletni vmesnik Reduxi. Dodajte napravo in nastavite komunikacijske parametre. Zaženite Test communication, nato kliknite Done.

Zagon (točka 7): Preverite zadnje meritve. Vrsto krmiljenja nastavite na AUTO.

→ Pogoste težave

Težava Rešitev
Web UI ni dosegljiv Preverite, ali je DIP-stikalo za DHCP na ON in ali je ethernetni kabel priključen. Preverite, ali LED-diode povezave svetijo. IP-naslov poiščite na seznamu DHCP-najemov v usmerjevalniku (glej Točka 4).
Prijava v Web UI ni mogoča Uporabite skrbniško geslo z nalepke znotraj polnilnice, z zagonskega lista ali iz dobavne dokumentacije KEBA.
Preizkus komunikacije ne uspe Preverite, ali je Modbus TCP vklopljen v Web UI pod Communication settings in ali ste polnilnico po shranjevanju znova zagnali. Preverite IP-naslov in vrata v Točka 6.
Open configurator se ne odpre ali ostane prazen Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu.
Prijava z admin je zavrnjena Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje.
reduxi.local se ne naloži Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo.
Test komunikacije ne uspe, naprava je videti brez povezave Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen.
