Povežite in konfigurirajte polnilnico KEBA KeContact P30 z regulatorjem Reduxi preko Modbus TCP IP (LAN)

1. Predpogoji

• KEBA KeContact P30 je mehansko in električno nameščena
• Polnilnica je vklopljena
• Ethernet kabel je na voljo
• Na voljo je prenosni računalnik ali krmilnik z vmesnikom Ethernet
• Uporabnik ima dovoljenje za dostop do konfiguracije polnilnice

Dodatna dokumentacija:
Navodila za namestitev in konfiguracijo — KEBA KeContact P30 serije x :: Dokumenti FENECON
 https://www.keba.com/en/emobility/service-support/downloads/Downloads.
KeContactP30x-series_konfen

2. Fizična povezava Ethernet

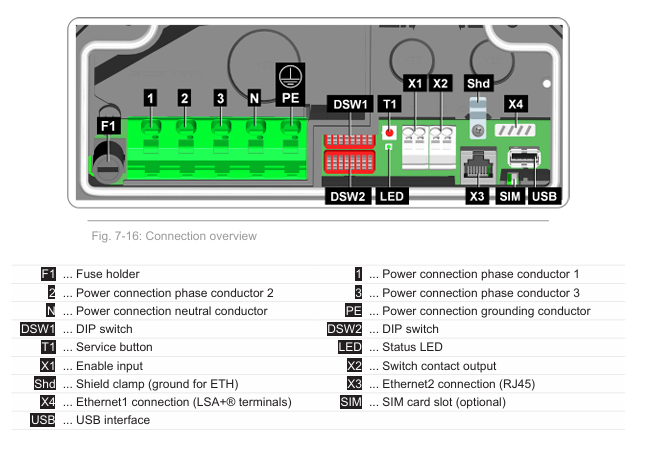

1. Poiščite vrata Ethernet (RJ‑45) v notranjosti polnilnice.
2. Povežite Ethernet kabel:
   • na omrežno stikalo ali
   • neposredno na krmilnik ali
   • neposredno na servisni prenosni računalnik.
3. Prepričajte se, da so LED diode povezave aktivne po vklopu.


3. Dostop do konfiguracije polnilnice

3.1 Način dostopa do omrežja

KEBA P30 nima zaslona. Vsa konfiguracija se izvede preko vgrajenega spletnega vmesnika (Web UI).

Če želite dostopati do spletnega vmesnika, morate poznati naslov IP polnilnice.

3.2 Začetni IP dostop (DHCP)

1. Nastavite stikalni drog za DHCP na ON (tovarniška nastavitev).
2. Vklopite polnilnico.
3. Polnilnica zahteva naslov IP od omrežnega DHCP strežnika.
4. Identificirajte dodeljeni naslov IP z eno od naslednjih metod:
   • Seznam DHCP zakupov usmerjevalnika
   • Orodje za skeniranje omrežja
   • Servisno orodje KEBA (če je na voljo)

3.3 Prijava v spletni vmesnik

1. Odprite spletni brskalnik.

2. Vnesite naslov IP polnilnice:

   http://<naslov-ip-polnilnice>


3. Prijavite se z skrbniškimi poverilnicami.

Opomba:

4. Konfiguracija IP naslova Ethernet

4.1 Odprite omrežne nastavitve

1. V spletnem vmesniku se pomaknite na: Omrežje → Ethernet
2. Trenutna konfiguracija IP naslova je prikazana.

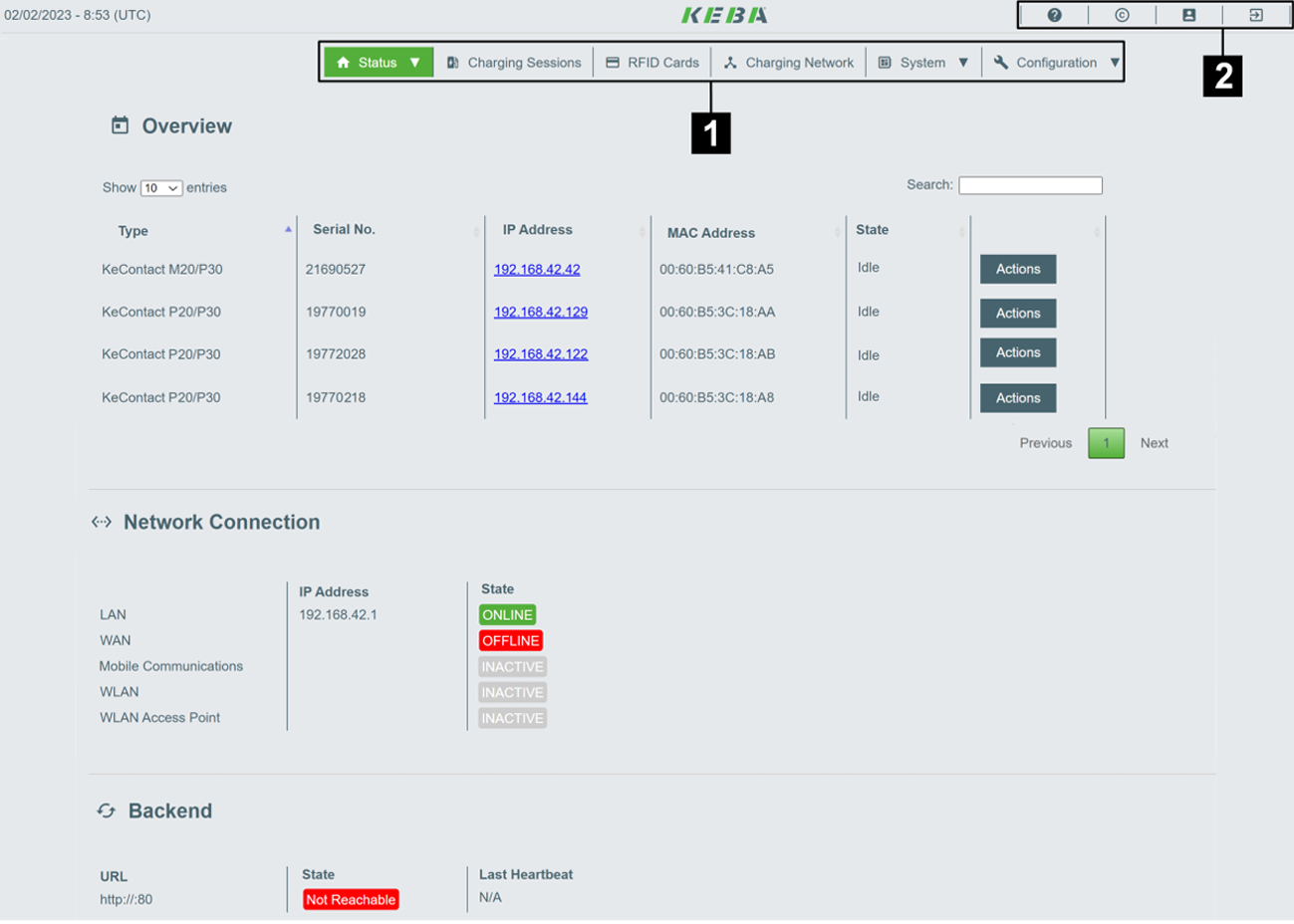

Primer spletnega vmesnika:

4.2 Konfiguracija statičnega IP naslova

Če je potreben fiksni naslov IP:

1. Izberite način konfiguracije IP: Statični
2. Vnesite naslednje parametre:
   • Naslov IP
     Primer: 192.168.1.50
   • Maska podomrežja
     Primer: 255.255.255.0
   • Privzeti prehod (če je potrebno)
3. Shranite nastavitve.
4. Ponovno zaženite polnilnico.
5. Dostopite do spletnega vmesnika z novim naslovom IP.

5. Omogočanje komunikacije TCP/IP

5.1 Komunikacijske nastavitve

1. V spletnem vmesniku se pomaknite na: Nastavitve komunikacije
2. Omogočite zahtevani vmesnik za komunikacijo TCP/IP:
   • Modbus TCP (če krmilnik komunicira preko Modbusa)
3. Onemogočite nenoftene komunikacijske vmesnike.
4. Shranite nastavitve.
5. Ponovno zaženite polnilnico.

6. Dodajanje nove naprave krmilniku Reduxi

Če želite dodati novo napravo ali urediti obstoječo, sledite spodnjim korakom.

6.1 Prijava/Dodajanje nove naprave

1. Prijavite se v aplikacijo Reduxi Configurator in pritisnite gumb „Dodaj napravo“.
2. V razdelku Osnovne nastavitve izberite napravo, ki jo želite dodati.

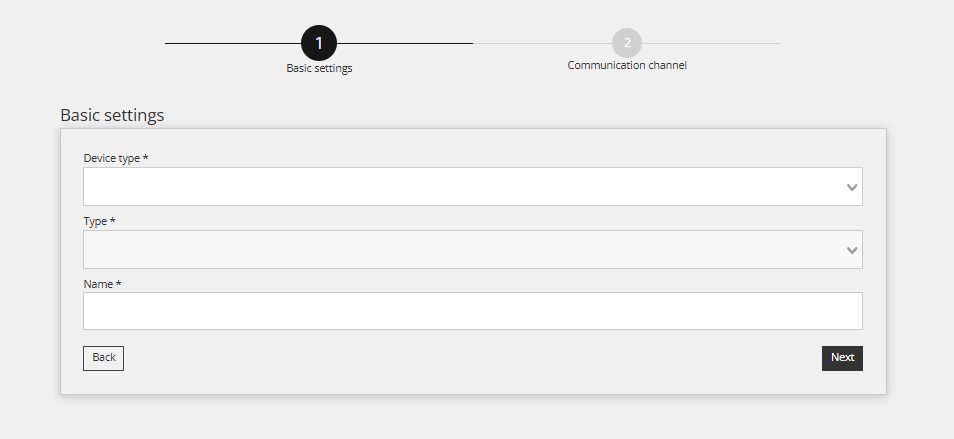

6.2 Osnovni parametri naprave

V prvem koraku konfigurirajte osnovne parametre naprave:

• Vrsta naprave: Izberite vrsto naprave
• Tip: Izberite tip
• Ime: Vnesite želeno ime naprave

6.3 Komunikacijske nastavitve

Vnesite komunikacijske parametre za novo napravo, ki jo dodajate v Reduxi, nato pritisnite Preizkusi komunikacijo. Če prejmete odgovor, pritisnite Shrani.
