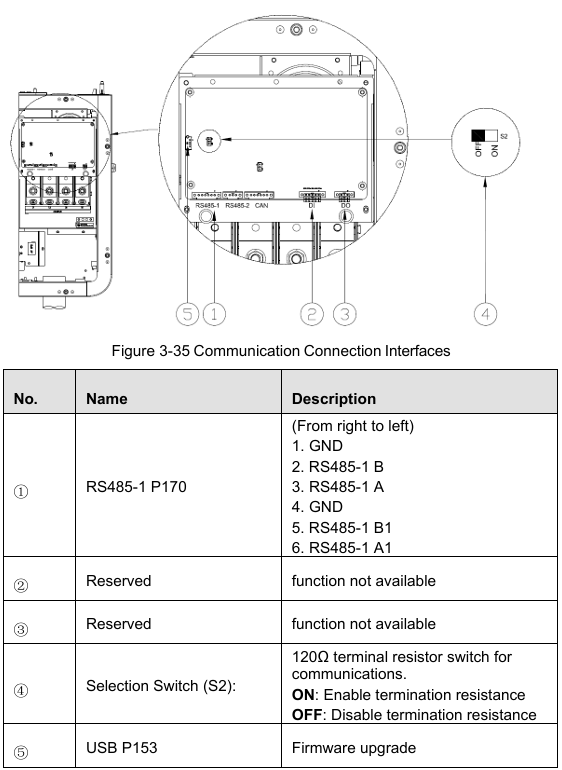

1. Fizična povezava
- RS485 A (D+)
- RS485 B (D−)
- neobvezno GND
Povežite kot sledi:
- RS485 A na razsmerniku → RS485 A na Reduxi krmilniku
- RS485 B na razsmerniku → RS485 B na Reduxi krmilniku
- GND je mogoče povezati, če je uporabljena oklopljena povezava

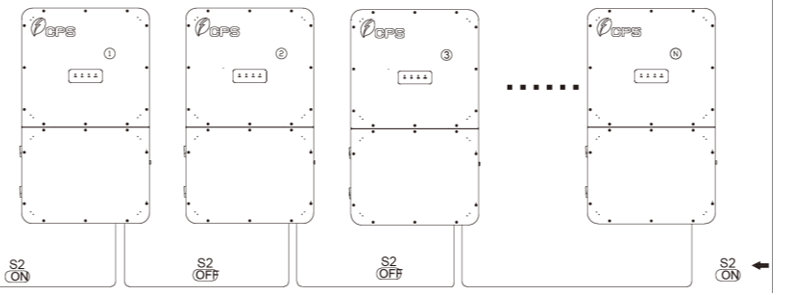

2. Povezava več razsmernikov
Pri povezovanju več razsmernikov uporabite linearno (verižna) topologijo:
Ne uporabljajte zvezdne povezave.
Na prvi in zadnji napravi v zaporedju mora biti stikalo omogočeno, kot je prikazano na sliki.
3. Nastavitve razsmernika (več možnosti)
3.1 Razsmerniki z zaslonom (z LCD-zaslonom)
Če želite naslov RS485 nastaviti neposredno na razsmerniku:
Postopek:
- Uporabite zaslon razsmernika in se pomaknite do:
Nastavitve → Komunikacija → RS485 - Poiščite parameter Naslov (Modbus ID)
- Nastavite želeno vrednost (npr. 1, 2, 3, … odvisno od sistema)
- Potrdite in shranite nastavitve na razsmerniku
Dodatna orodja ali programska oprema niso potrebni. Vsa konfiguracija poteka lokalno preko zaslona razsmernika.
3.2 Razsmerniki brez zaslona (brez LCD-zaslona)
Za razsmernike brez zaslona je treba naslov RS485 nastaviti z uporabo računalnika.
Povezava RS485 na USB
Potrebno:
- Prenosni računalnik
- Adapter RS485 na USB
- Programska oprema za konfiguracijo/servisiranje CHINT
Postopek:
- Povežite adapter RS485 USB z razsmernikom:
- Adapter A → RS485 A razsmernika
- Adapter B → RS485 B razsmernika
- Adapter povežite z računalnikom preko USB-ja
- Odprite programsko opremo za konfiguracijo CHINT na računalniku
- Izberite pravilno COM-vrata (npr. COM3) in nastavite komunikacijske parametre:
- Hitrost prenosa: 9600
- Podatkovni biti: 8
- Pariteta: Brez
- Stop bit: 1
- Vzpostavite povezavo z razsmernikom (Poveži / Preberi)
- Poiščite parameter Naslov (Modbus ID)
- Nastavite želeni naslov in zapišite/shranite nastavitve na razsmernik
Če neposredna povezava preko RS485 ni podprta s programsko opremo razsmernika, je treba naslov nastaviti s pomočjo združljivega prehoda ali servisnega vmesnika.

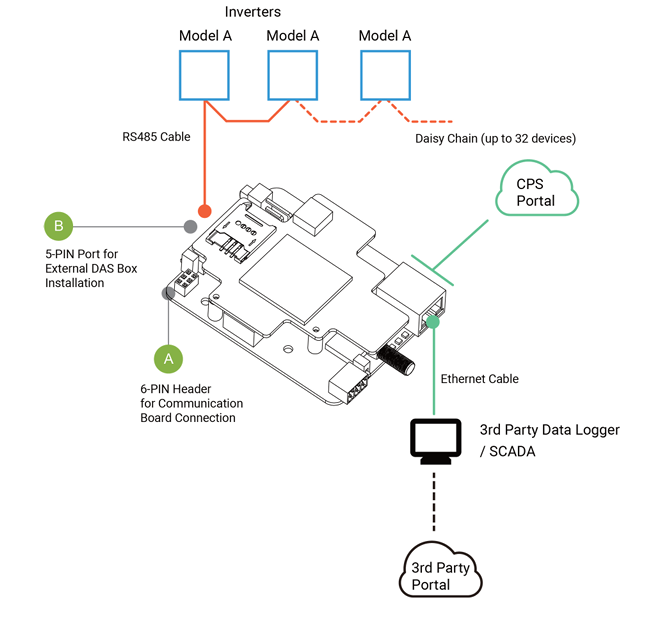

4. Neobvezno: Modul FlexOM Gateway
Kot neobvezni dodatek je mogoče namestiti modul z imenom FlexOM Gateway.
Ta modul omogoča:
- Daljinski dostop do razsmernika
- Komunikacija preko TCP/IP (Ethernet) (Vrata: 502)
- Lažja konfiguracija in spremljanje preko spletnega vmesnika
Z modulom FlexOM Gateway je mogoče do razsmernika dostopati preko omrežja, kar v večini primerov odpravi potrebo po neposredni konfiguraciji RS485 preko računalnika.
Modul FlexOM Gateway zahteva povezavo z internetom preko Etherneta. Vsa LAN požarna vrata morajo biti odprta v obeh smereh (za dohodno in odhodno komunikacijo) pred zagonom modula, natančneje TCP 1884 z ciljnim IP naslovom 47.254.52.209 (mqtt.chintpowersystems.com).
Uradna dokumentacija za modul FlexOM Gateway: https://www.chintpowersystems.com/wp-content/uploads/2025/12/CPS-FlexOM-Gateway-User-Manual-12-2-2025.pdf
5. Dodajanje nove naprave (CHINT String Inverter)
Za dodajanje nove naprave (Huawei SUN2000) ali urejanje obstoječe, so predstavljene naslednje točke.
5.1 Dodaj novo napravo
Prijavite se v konfigurator Reduxi in pritisnite gumb "Dodaj napravo".
5.2 Izberite napravo, ki jo želite dodati (Osnovne nastavitve)
V prvem koraku izberite osnovne parametre naprave, ki jo želite dodati:
- Vrsta naprave: Sončna elektrarna,
- Tip: Huawei SUN2000,
- Ime: Določite ime naprave.

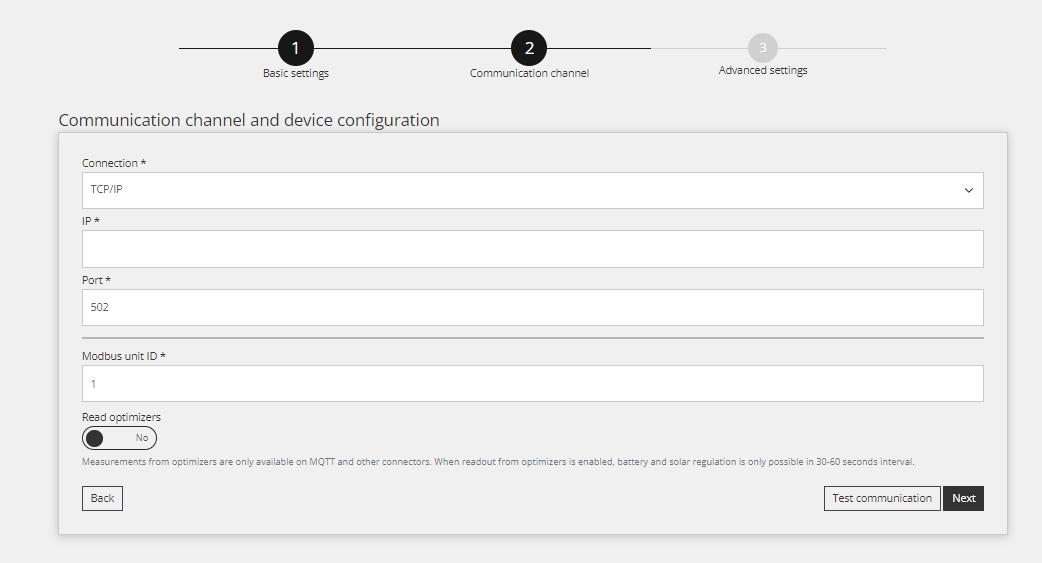

5.3 Komunikacijski kanal
Izpolnite parametre za komunikacijo s SmartLoggerjem, ki so:
- Povezava: TCP/IP,
- IP: vnesite IP naslov SmartLoggerja,
- Vrata: vedno 502,
- Modbus enota ID: vnesite Logični naslov za Modbus nastavitev SmartLoggerja.
5.4 Preizkus komunikacije
Pod vsemi nastavitvami v Komunikacijskem kanalu je gumb "Preizkusi komunikacijo", ki se uporablja za izvedbo testa.
Preizkus komunikacije lahko vrne dva odgovora:

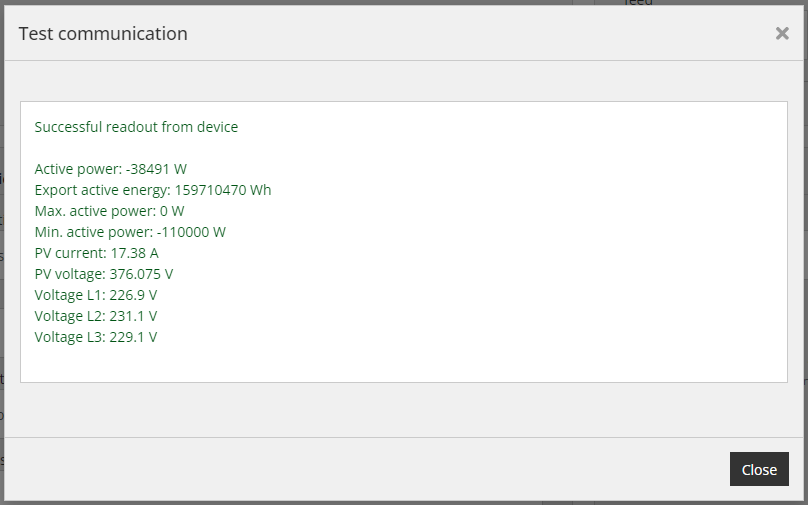

1. Komunikacija deluje pravilno, slika spodaj:
2. Komunikacija ne deluje pravilno, slika spodaj:
5.5 Napredne nastavitve
Napredne nastavitve so poljubne in so odvisne od specifičnih potreb lokacije, kjer je nameščen Reduxi Controller. Po končanih vseh naprednih nastavitvah pritisnite gumb "Končano" v spodnjem desnem kotu.

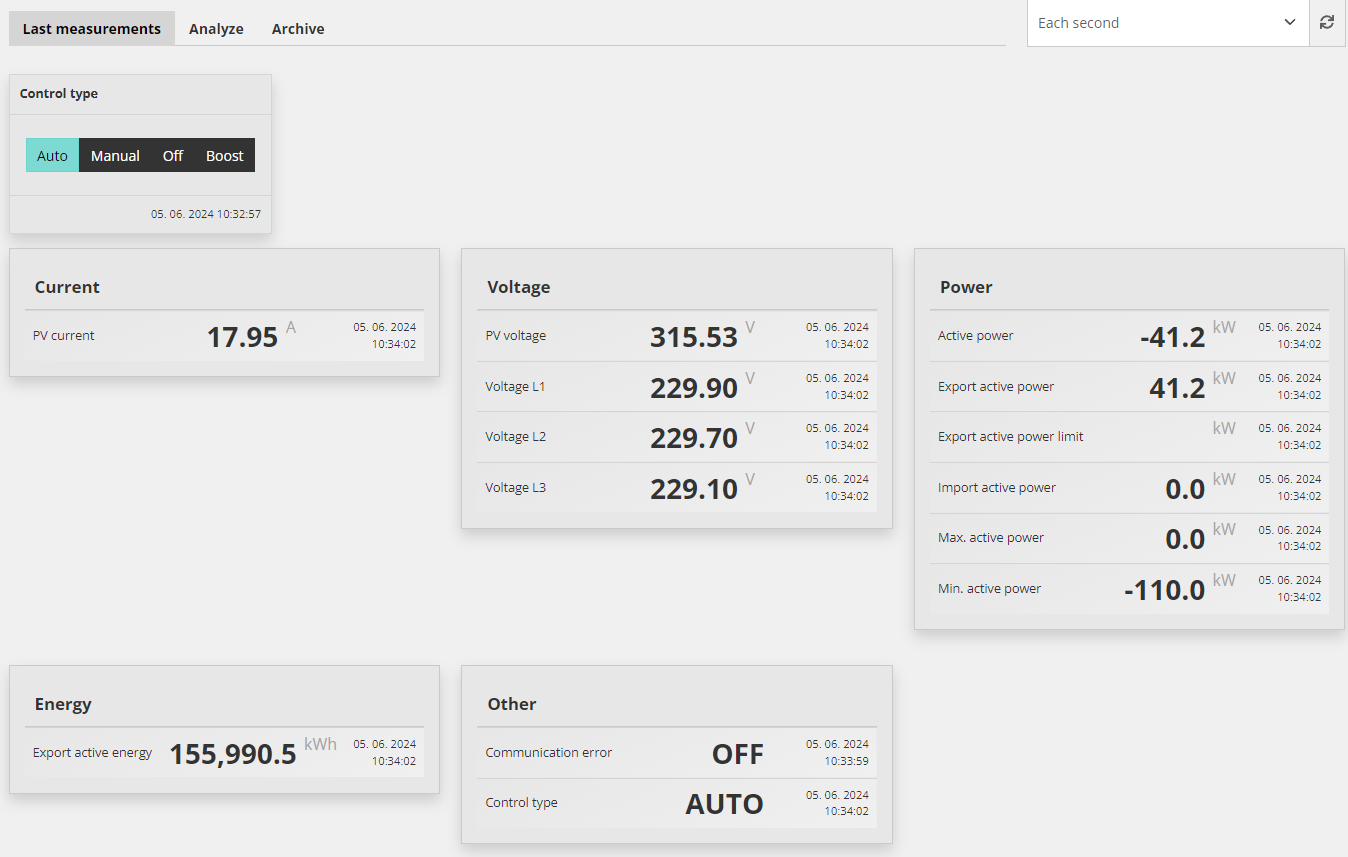

5.6 Zadnje meritve
Po uspešno vzpostavljeni komunikaciji z napravo je mogoče izmerjene vrednosti, pridobljene iz naprave, preveriti kot dodatni test. Na domači strani konfiguratorja Reduxi kliknite na razdelek "Naprava" in v drevesni strukturi izberite novo dodani razsmernik Huawei SUN2000.
Če želimo, da napravo upravlja strategija, mora biti način upravljanja nastavljen na "Samodejno", če pa preklopimo na ročni način, lahko preizkusimo delovanje različnih stanj.
Po uspešnem dodajanju naprave in preverjanju vrednosti si je mogoče napravo ogledati in upravljati preko aplikacije Reduxi.
