Kako povezati nizovni razsmernik CHINT CPS 60kW-275kW s krmilnikom Reduxi Controller
Nizovne razsmernike CHINT CPS (60 kW do 275 kW) povežite z Reduxi Controller prek Modbus RS485. Po želji uporabite FlexOM Gateway.

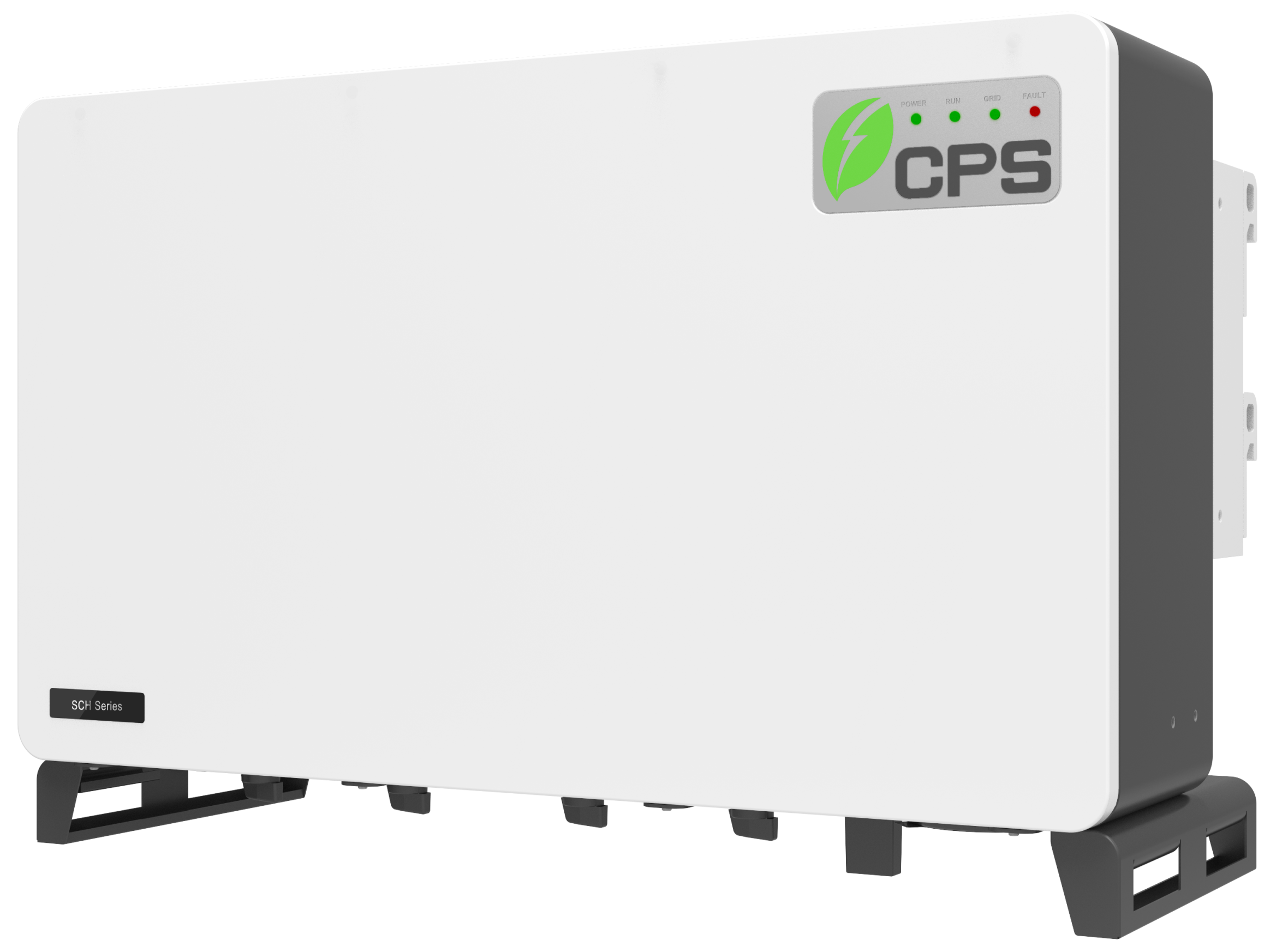

Besedilni opis te slike
Fotografija stensko nameščenega nizovnega razsmernika z belim sprednjim pokrovom ter temno sivimi stranskimi in spodnjimi deli z montažnimi nogicami. Zgoraj desno na sprednji strani je siva ploščica z logotipom z zelenim listom in besedilom CPS, nad njo vrsta petih majhnih indikatorskih lučk (štiri zelene, ena rdeča na desni). Na spodnji levi strani sprednje strani je majhna nalepka. Po podnapisu gre za nizovni razsmernik CHINT CPS SCH275KTL. Fotografija je posneta s sprednje leve strani poševno na beli podlagi.
1 Tehnična dokumentacija
Dokumenti proizvajalca za razsmernike CHINT CPS in FlexOM Gateway:
- Navodila za uporabo CPS SCH275KTL (PDF) – sponke, povezava RS485, naslov Modbus in aplikacija CPS Connect Pro.
- Navodila za uporabo CPS FlexOM Gateway (PDF) – uradna dokumentacija neobveznega modula FlexOM Gateway.
- Nizovni razsmerniki CPS – pregled palete nizovnih razsmernikov CPS.
Za natančno lokacijo sponk glejte uradno dokumentacijo svojega modela razsmernika.
2 Potrebna oprema
Potrebujete naslednje komponente:
- Nizovni razsmernik CHINT CPS (60 kW do 275 kW)
- Reduxi Controller
- Oklopljen kabel RS485 (priročnik CPS navaja oklopljen zvit kabel, kot je Belden 3106A)
- Za razsmernike brez zaslona: prenosnik, adapter RS485 na USB in konfiguracijska/servisna programska oprema CHINT
- Neobvezno: modul FlexOM Gateway
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
3 Povežite razsmernik z Reduxi Controller
3.1 Fizična povezava
Poiščite sponke na razsmerniku. Za natančno lokacijo glejte uradno dokumentacijo:
- RS485 A (D+)
- RS485 B (D−)
- GND (neobvezno)
Besedilni opis te slike
Diagram iz priročnika proizvajalca z naslovom Figure 3-35 Communication Connection Interfaces. Tehnična črtna risba razsmernika z velikim krogom, ki povečuje komunikacijsko ploščo zgoraj. Oznake na plošči: RS485-1, RS485-2, CAN, DI, DO. Oštevilčeni označevalniki: 1 kaže na sponko RS485-1, 2 na sponko DI, 3 na sponko DO, 4 na majhen krog desno, ki prikazuje stikalo S2 (oznaki OFF in ON, črn drsnik je na strani OFF), 5 na vrata USB na levi strani plošče. Pod sliko tabela s stolpci No., Name, Description. Vrstica 1: RS485-1 P170; (From right to left) 1. GND, 2. RS485-1 B, 3. RS485-1 A, 4. GND, 5. RS485-1 B1, 6. RS485-1 A1. Vrstica 2: Reserved; function not available. Vrstica 3: Reserved; function not available. Vrstica 4: Selection Switch (S2); 120Ω terminal resistor switch for communications. ON: Enable termination resistance. OFF: Disable termination resistance. Vrstica 5: USB P153; Firmware upgrade.
Povežite takole:
3.2 Več razsmernikov
Če povezujete več razsmernikov, uporabite linearno topologijo (veriženje, daisy chain). Ne uporabljajte zvezdaste povezave. Priročnik CPS dovoljuje do 32 razsmernikov na eni verigi RS485.
Besedilni opis te slike
Diagram iz priročnika proizvajalca: vrsta razsmernikov, narisanih kot črtne risbe z logotipom CPS, oštevilčenih 1, 2, 3, nato pike, nato n. Pod vsakim razsmernikom je oznaka stikala S2 z njegovim položajem: prvi razsmernik S2 ON; drugi razsmernik S2 OFF; tretji razsmernik S2 OFF; zadnji razsmernik S2 ON (z majhno puščico, ki kaže nanj). Vzdolž spodnjega dela potekajo črte od vsakega razsmernika do naslednjega, ki prikazujejo komunikacijsko verigo med vsemi razsmerniki.
Na prvi in zadnji napravi v verigi vklopite stikalo (S2), kot je prikazano na sliki. S2 vklopi zaključni upor 120 Ω.
4 Nastavite naslov RS485 na razsmerniku
Vsak razsmernik v verigi potrebuje svoj naslov Modbus. Način je odvisen od razsmernika.
4.1 Razsmerniki z zaslonom LCD
Naslov RS485 nastavite neposredno na razsmerniku:
Dodatna orodja ali programska oprema niso potrebni. Vso nastavitev opravite lokalno na zaslonu razsmernika.
4.2 Razsmerniki brez zaslona LCD
Pri razsmernikih brez zaslona naslov RS485 nastavite z računalnikom in povezavo RS485 na USB.
COM3) in nastavite: BaudRate 9600, DataBits 8, Parity None, StopBit 1.5 Neobvezno: modul FlexOM Gateway
Kot neobvezno dopolnitev lahko namestite modul FlexOM Gateway.
Besedilni opis te slike
Diagram povezav modula FlexOM Gateway. Zgoraj: blok Inverters s tremi modrimi kvadrati z oznako Model A, povezanimi z oranžno črto; polna oranžna črta med prvim in drugim, črtkana oranžna črta naprej, z oznako Daisy Chain (up to 32 devices). Oranžna črta RS485 Cable (oznaka RS485 Cable) vodi od prvega razsmernika navzdol do plošče prehoda, narisane kot tiskano vezje. Oznaka B (zelen krog): 5-PIN Port for External DAS Box Installation, ki kaže na vrata na plošči. Oznaka A (zelen krog): 6-PIN Header for Communication Board Connection, ki kaže na glavo na plošči. Zelena črta Ethernet Cable vodi od vrat Ethernet na plošči do oblaka z oznako CPS Portal in navzdol do ikone monitorja z oznako 3rd Party Data Logger / SCADA. Črtkana črna črta vodi od zapisovalnika podatkov do oblaka z oznako 3rd Party Portal.
Modul omogoča:
- oddaljen dostop do razsmernika
- komunikacijo prek TCP/IP (Ethernet), vrata 502
- lažjo nastavitev in spremljanje prek spletnega vmesnika
S FlexOM Gateway lahko do razsmernika dostopate prek omrežja. V večini primerov neposredna nastavitev RS485 prek računalnika ni več potrebna.
Uradna dokumentacija: Navodila za uporabo CPS FlexOM Gateway.
6 Prijavite se v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
7 Dodajte razsmernik CHINT v Reduxi
S temi koraki dodate nov nizovni razsmernik CHINT ali urejate obstoječega.
7.1 Basic settings
Prijavite se v Reduxi Configurator (glejte točko 6) in kliknite + Add device.
Besedilni opis te slike
Posnetek zaslona leve stranske vrstice Reduxi Configurator. Zgoraj: logotip reduxi z besedilom CONFIGURATOR. Strnjena razdelka: Devices (ikona plus) in Strategies (ikona plus). Pod njima dva gumba drug ob drugem: Add device (ikona plus, označen z modrim okvirjem) in Add strategy (ikona plus). Pod njima dva vnosa: Settings in Profile. Območje desno od stranske vrstice je prazno in belo.
V prvem koraku izberite osnovne parametre naprave:
- Device type:
Solar power plant - Type:
CHINT CPS String Inverter - Name: poljubno ime
Besedilni opis te slike
Posnetek zaslona čarovnika za dodajanje naprave v Reduxi Configurator, 1. korak od 3. Vrstica napredka s tremi koraki: 1 Basic settings (aktiven, črn krog), 2 Communication channel (siv), 3 Advanced settings (siv). Naslov: Basic settings. Polja: Device type * : prazen spustni meni; Type * : prazen spustni meni; Name * : prazno besedilno polje. Gumba: Back (spodaj levo), Next (spodaj desno, temen).
7.2 Communication channel
Izpolnite komunikacijske parametre:
| Parameter | Vrednost |
|---|---|
| Povezava |
TCP/IP (FlexOM Gateway) |
| IP | Naslov IP prehoda |
| Vrata | Vedno 502
|
| Modbus unit ID | Naslov Modbus (Address (Modbus ID)) razsmernika, nastavljen v točki 4 |
Besedilni opis te slike
Posnetek zaslona čarovnika za napravo v Reduxi Configurator, 2. korak od 3. Kazalnik korakov: 1 Basic settings (končano, črno), 2 Communication channel (trenutni, črno), 3 Advanced settings (sivo, še ni dosežen). Naslov: Communication channel and device configuration. Polja: Connection: TCP/IP (spustni meni); IP: prazno; Port: 502; Modbus unit ID: 1; Read optimizers: stikalo izklopljeno, z oznako No. Opomba pod stikalom: Measurements from optimizers are only available on MQTT and other connectors. When readout from optimizers is enabled, battery and solar regulation is only possible in 30-60 seconds interval. Gumbi: Back, Test communication, Next (črn).
7.3 Test communication
Gumb Test communication je pod vsemi komunikacijskimi nastavitvami. Če je test uspešen, kliknite Done: napravo ustvari samo Done.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice gumbov obrazca v Reduxi Configurator. Levo: gumb Back. Desno: gumb "Test communication", označen z modrim okvirjem, in temen gumb Next desno od njega.
Test vrne enega od dveh rezultatov:
Besedilni opis te slike
Posnetek zaslona pogovornega okna Test communication v Reduxi Configurator s križcem za zapiranje zgoraj desno. Zeleno besedilo v belem polju: Successful readout from device. Active power: -38491 W; Export active energy: 159710470 Wh; Max. active power: 0 W; Min. active power: -110000 W; PV current: 17.38 A; PV voltage: 376.075 V; Voltage L1: 226.9 V; Voltage L2: 231.1 V; Voltage L3: 229.1 V. Temen gumb Close spodaj desno.
Besedilni opis te slike
Posnetek zaslona pogovornega okna Test communication v Reduxi Configurator s ikono za zapiranje (x) zgoraj desno. Belo polje z rezultatom z rdečim besedilom: Unable to communicate with device. Gumb: Close (temen, spodaj desno).
7.4 Advanced settings
Napredne nastavitve so neobvezne in so odvisne od potreb objekta, kjer je nameščen Reduxi Controller. Ko končate, spodaj desno kliknite Done.
Besedilni opis te slike
Posnetek zaslona čarovnika za dodajanje naprave v Reduxi Configurator, 3. korak od 3 (Advanced settings). Vrstica napredka s tremi črnimi krogi 1 Basic settings, 2 Communication channel, 3 Advanced settings (aktiven). Naslov: Advanced settings. Osem vprašanj da/ne, vsako s stikalom, ki je izklopljeno, in majhnim namigom o privzeti vrednosti na desni: Do you want to set data-saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 1000 ms); Do you want to set power generation limits and capabilities?; Do you want to set power consumption limits and capabilities?; Do you want to limit communication with the device to read-only? (Default: No); Do you want to invert direction for energy import and export? (Default: No); Do you want to exclude device from summary? (zadnje vprašanje, majhno besedilo; Default: No). Spodnja vrstica treh spustnih menijev: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Gumba: Back (levo) in temen gumb desno (oznaka je majhna, piše Done).
8 Preverite meritve
8.1 Last measurements
Ko je komunikacija vzpostavljena, izmerjene vrednosti preverite za dodaten preizkus. Na domači strani Reduxi Configurator kliknite Device in v drevesni strukturi izberite novo dodan razsmernik CHINT.
Besedilni opis te slike
Posnetek zaslona strani Last measurements razsmernika v Reduxi Configurator. Zavihki: Last measurements (izbran), Analyze, Archive. Zgoraj desno: spustni meni intervala osveževanja Each second in ikona osvežitve. Kartica Control type: gumbi Auto (izbran, turkizen), Manual, Off, Boost; časovni žig 05. 06. 2024 10:32:57. Kartica Current: PV current 17.95 A. Kartica Voltage: PV voltage 315.53 V; Voltage L1 229.90 V; Voltage L2 229.70 V; Voltage L3 229.10 V. Kartica Power: Active power -41.2 kW; Export active power 41.2 kW; Export active power limit (brez vrednosti, enota kW); Import active power 0.0 kW; Max. active power 0.0 kW; Min. active power -110.0 kW. Kartica Energy: Export active energy 155,990.5 kWh. Kartica Other: Communication error OFF; Control type AUTO. Vsaka vrednost ima časovni žig z datumom in uro 05. 06. 2024 okoli 10:34:02 (vrednost Communication error 10:33:09).
8.2 Omogočite upravljanje prek Reduxi
Da strategija upravlja napravo, nastavite način upravljanja na Automatic. V ročnem načinu lahko preizkusite delovanje različnih stanj.
Za določitev strategije glejte Strategije za krmilnik Reduxi.
Ko napravo dodate in preverite vrednosti, jo lahko pregledujete in upravljate v aplikaciji Reduxi.
✓ Povzetek
Priprava (točki 1–2): Pridobite dokumentacijo. Pripravite oklopljen kabel RS485 in prenosnik ali tablico. Za razsmernike brez zaslona dodajte adapter RS485 na USB.
Razsmernik CHINT (točke 3–5): RS485 A in B povežite z Reduxi Controller. Za več razsmernikov uporabite veriženje, z S2 ON na prvem in zadnjem. Na vsakem razsmerniku nastavite edinstven naslov Modbus. Po želji dodajte FlexOM Gateway.
Dodajanje v Reduxi (točki 6–7): Prijavite se v spletni vmesnik Reduxi. Dodajte napravo kot Solar power plant tipa CHINT CPS String Inverter, vnesite komunikacijski kanal, zaženite Test communication in kliknite Done.
Zagon (točka 8): Preverite meritve pod Device. Za upravljanje s strategijo nastavite način upravljanja na Automatic.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Preizkus komunikacije ne uspe | Preverite RS485 A in B (glejte točko 3). Preverite, ali ima vsak razsmernik svoj naslov Modbus (glejte točko 4) in ali se ujema z Modbus unit ID v Reduxi. |
| Več razsmernikov, odzivajo se ne vsi | Uporabite veriženje, ne zvezde. Stikalo S2 vklopite na prvem in zadnjem razsmerniku (glejte točko 3, točka 3.2). |
| FlexOM Gateway ostaja brez povezave | Odprite vrata požarnega zidu v omrežju LAN v obe smeri: TCP 1884 do 47.254.52.209 (glejte točko 5). |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
