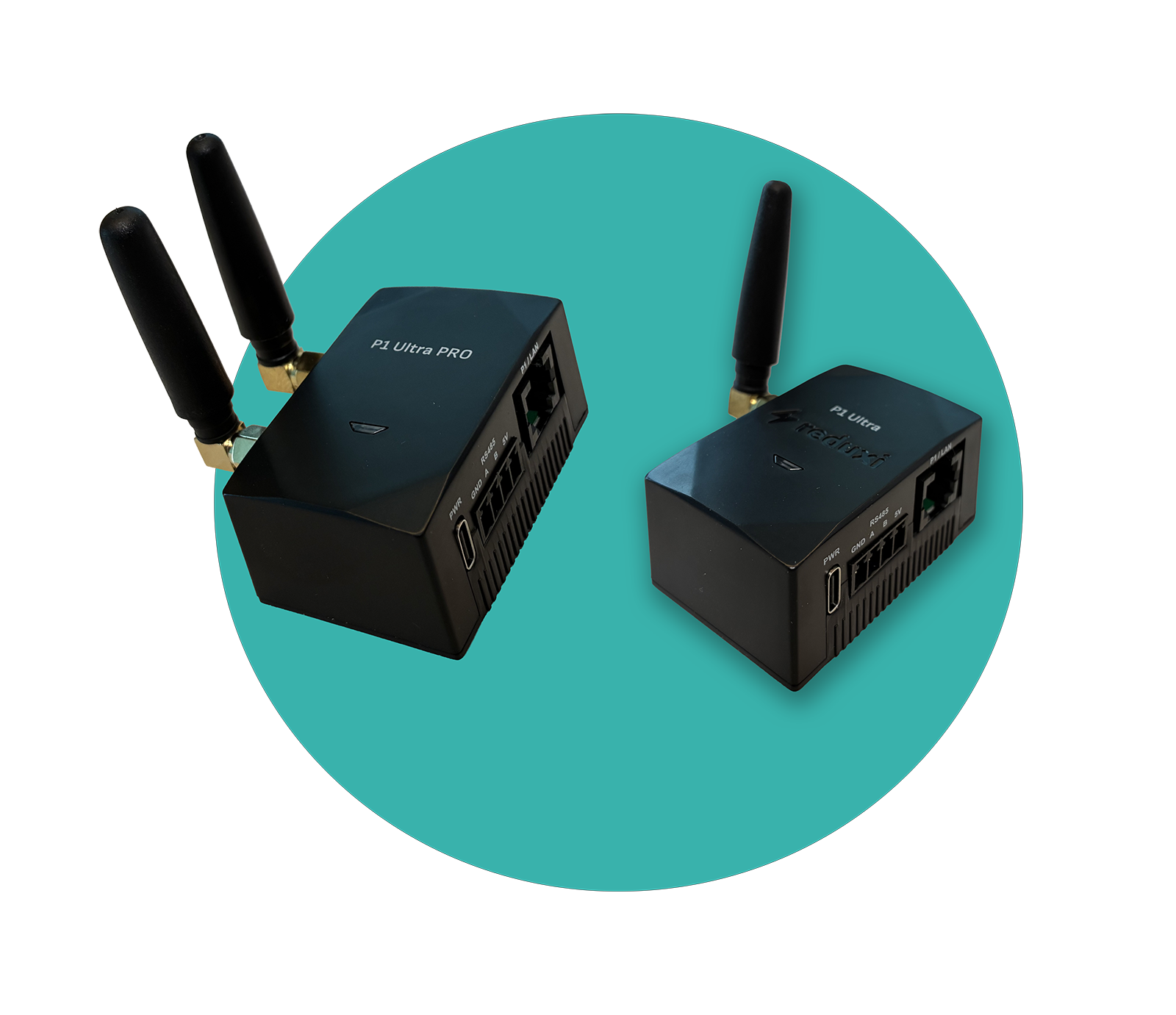

1 O napravah P1 Ultra in P1 Ultra Pro

1.1 Opis naprave

Naprava zbira podatke iz pametnega števca in komunikacijo števca pretvori v komunikacijo TCP/IP. Podatke posreduje krmilniku Reduxi Controller.

Naprava P1 Ultra Pro podpira tudi LTE prek kartice SIM in zunanje antene LTE. Za nastavitev LTE glejte točko 4.

Podprti vmesnik in komunikacijski protokol sta odvisna od modela pametnega števca in države.

1.2 Podprti vmesniki števcev in komunikacijski protokoli

Vmesniki števca:

• P1 / HAN / I1
• TTL (P1) prek RJ12
• M-Bus prek 2-žilne povezave, RJ12 ali RJ45
• RS485 prek 2-žilne povezave

Komunikacijski protokoli:

• DSMR (IEC 62056-21)
• DLMS/DSLM Push

Preverite seznam podprtih modelov pametnih števcev: Seznam podprtih naprav.

2 Potrebna oprema

Potrebujete naslednje komponente:

• Reduxi P1 Ultra ali P1 Ultra Pro
• Napajalnik za napravo
• Kabel RJ12 (priložen) ali kabel z enakim zaporedjem žil na obeh koncih (povezava 1:1)
• Pametni števec z aktiviranimi vrati HAN/P1
• P1 Ultra Pro z LTE: aktivna kartica SIM in zunanja antena LTE
• Reduxi Controller v istem omrežju
• Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi

3 Povežite napravo s pametnim števcem

3.1 Priključki naprave

Priključki naprave P1 Ultra

Besedilni opis te slike

Diagram priključkov naprave P1 Ultra. Zgoraj: obrisna risba naprave s strani priključkov z oznakami PWR (vrata USB-C), RS485 s sponkami GND, A, B, 5V in P1 / HAN (vtičnica RJ12). Spodaj shema povezav. Levo: Power Supply (ikona vtiča), povezan s puščico s PWR (USB-C). Na sredini: blok sponk RS485 s sponkami GND, A, B, 5VDC; puščice od GND, A in B vodijo navzdol do oznak GND, RS485_B in RS485_A (5VDC ima kratko črto brez puščice). Desno: P1/HAN, RJ12, povezan s črto z oznako P1 (RJ12 - TTL) M-bus s Smart Meter (ikona števca).

3.2 P1 / HAN (RJ12)

Ta komunikacijski priključek povezuje napravo s pametnim števcem. S priloženim kablom RJ12 ga priključite na aktivirana vrata HAN/P1 pametnega števca.

Preverite, kateri pametni števci so podprti:

3.3 M-Bus

P1 Ultra in P1 Ultra Pro z združljivimi pametnimi števci komunicirata prek M-Bus. M-Bus lahko povežete z:

• 2-žilno povezavo M-Bus: pin 3 – M-Bus +, pin 4 – M-Bus –
• priključkom RJ12
• priključkom RJ45

Obe žici M-Bus s pametnega števca priključite na pina 3 in 4 priključka RJ12.

3.4 Povezava s pametnim števcem

4 Nastavite P1 Ultra

4.1 Povezava v omrežje Wi‑Fi

1

Vklopite napajanje naprave

Napravo priključite na napajalnik.

2

Povežite se v omrežje naprave

V telefonu ali računalniku poiščite omrežje Wi‑Fi P1WIFI in se povežite vanj.

3

Odprite spletni vmesnik

Odprite spletni brskalnik in pojdite na http://p1wifi.local

4

Log in

Uporabniško ime: admin
Geslo: natisnjeno na nalepki naprave.

Prijavna stran naprave P1 Ultra

Besedilni opis te slike

Posnetek zaslona prijavne strani spletnega vmesnika P1 Ultra. Logotip Reduxi (strela in beseda reduxi) z besedilom P1 - ULTRA 2 pod njim. Siv okvir Sign-in z naslovom Sign-in. Username: admin. Password: izpolnjeno polje, znaki so skriti kot pike, desno ikona očesa. Temen gumb Login.

5

Vnesite podatke za Wi‑Fi

Vnesite podatke za svoje lokalno omrežje Wi‑Fi. Napravi priporočamo dodelitev statičnega naslova IP. Nato v spodnjem desnem kotu kliknite Save. Naprava se poveže z izbranim omrežjem Wi‑Fi in uporablja nastavljeni naslov IP.

Zavihek Network: Wi‑Fi SSID in geslo

Besedilni opis te slike

Posnetek zaslona spletnega vmesnika P1 Ultra, zavihek Network. Zgornji zavihki: Home, Network (izbran, temen), Meter, Services, System. Razdelek Wi-Fi network z zeleno oznako stanja Connected (stolpci signala). Use static IP address: stikalo z oznako No (izklopljeno). Wi-Fi SSID: vnosno polje, prazno, z gumbom za iskanje omrežij Wi-Fi na desni, v rdečem okvirju. Password: vnosno polje, prazno, z ikono očesa, v rdečem okvirju. Razdelek Wi-Fi Hotspot: Hotspot password: vnosno polje, prazno, z ikono očesa. Opozorilno besedilo: This password will be used instead of the default password printed on the device. Gumbi na dnu: temen gumb z zobnikom levo; temen gumb za shranjevanje (ikona diskete) desno, v rdečem okvirju.

4.2 Nastavitve števca

Na zavihku Meter nastavite:

• Country
• Meter type
• Meter name

Če je na pametnem števcu vklopljeno šifriranje, vnesite tudi zahtevane parametre šifriranja.

Če števec uporablja tokovne transformatorje (CT), kliknite ikono dodatnih nastavitev na dnu. Tam nastavite razmerji CT in VT.

Zavihek Meter

Besedilni opis te slike

Posnetek zaslona zavihka Meter v spletnem vmesniku P1 Ultra. Naslov Meter z rdečo oznako Disconnected zgoraj desno. Rdeč okvir obdaja polja obrazca: Country: Slovenia (spustni meni); Meter type: Iskraemeco AM550 (spustni meni); Meter name: AM550 - Main meter; Meter message structure: Slovenia (spustni meni); Meter cipher key (optional): prazno; Meter authentication key (optional): prazno. Pod okvirjem: Baud rate: 38400 bits/s (sivo); Data bits: 8; Stop bits: 1; Parity: None. Gumbi na dnu: temen gumb z dvema puščicama levo, temen gumb z zobnikom in temen gumb za shranjevanje (ikona diskete) desno, označen z rdečim okvirjem.

4.3 Nastavitve storitev

Pod Modbus izberite eno od dveh komunikacijskih možnosti.

Možnost 1: Modbus TCP/IP

Modbus TCP/IP

Besedilni opis te slike

Posnetek zaslona razdelka Modbus v nastavitvah naprave P1 Ultra. Naslov Modbus z modro oznako Active zgoraj desno. Enable: stikalo z oznako Yes (vklopljeno). Rdeč okvir obdaja dva spustna menija: Modbus mode: TCP/IP; Modbus register structure: Reduxi.

Možnost 2: Modbus RTU (RS485)

Modbus RTU (RS485)

Besedilni opis te slike

Posnetek zaslona nastavitev Modbus naprave P1 Ultra, način RTU. Enable: stikalo z oznako Yes (vklopljeno). Modbus mode: RTU (spustni meni, v rdečem okvirju); Modbus register structure: Reduxi (spustni meni, v istem rdečem okvirju). Ločen rdeč okvir označuje temen gumb za nastavitve (ikona zobnika) na desni. Druga vrstica: Device address: 1; Baud rate: 115200 bits/s; Data bits: 8; Stop bits: 1; Parity: None.

4.4 Povezava LTE (P1 Ultra Pro)

P1 Ultra Pro podpira tudi LTE s kartico SIM in zunanjo anteno LTE.

1

Vstavite kartico SIM

V napravo P1 Ultra Pro vstavite aktivno kartico SIM.

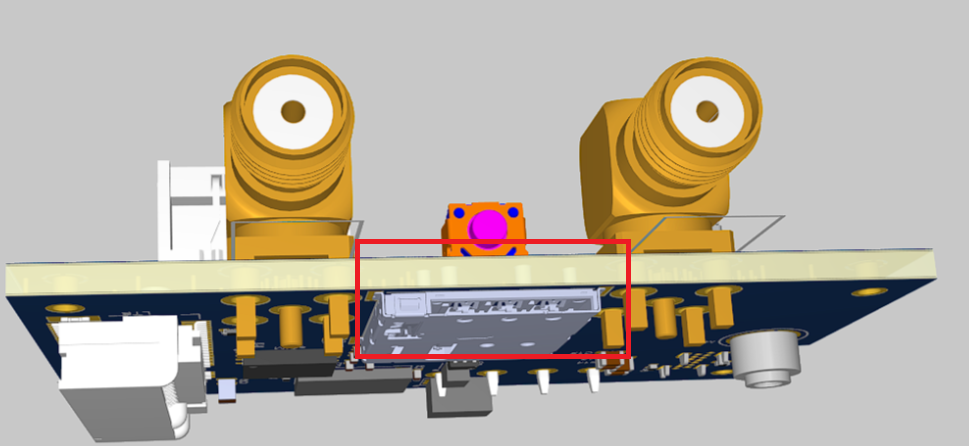

Reža za kartico SIM

Besedilni opis te slike

Upodobitev tiskanega vezja P1 Ultra Pro s strani. Vezje z bež robom in modro spodnjo stranjo, dva zlata priključka za anteno stojita na vezju (levo in desno), med njima majhna rdeče-oranžna komponenta z rožnato sredino, levo bel priključek, spodaj levo siv priključek, vzdolž spodnje strani zlati priključki. Rdeč pravokotnik označuje režo za kartico SIM, ploščato kovinsko komponento na spodnji strani vezja na sredini. Besedila ni.

2

Priključite anteno

Priključite zunanjo anteno LTE.

3

Vklopite mobilno omrežje

Vklopite Mobile network.

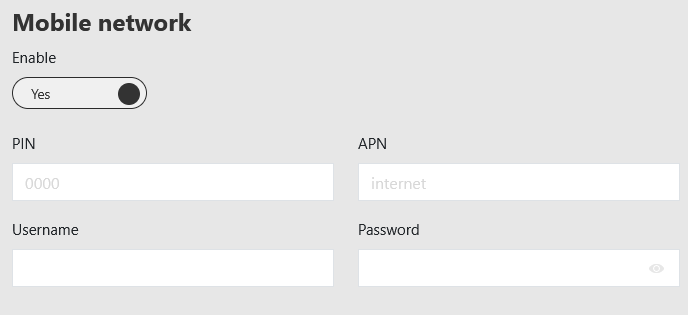

Nastavitve Mobile network

Besedilni opis te slike

Posnetek zaslona nastavitev Mobile network naprave P1 Ultra Pro. Naslov Mobile network. Enable: stikalo z oznako Yes (vklopljeno). Polja: PIN: prazno, s sivim primerom besedila v polju (vrednost tu ni zapisana); APN: prazno, s sivim besedilom internet kot nadomestnim besedilom; Username: prazno; Password: prazno, z ikono očesa.

4

Vnesite APN

Vnesite nastavitve APN, ki jih zahteva vaš mobilni operater.

5

Vnesite dostopne podatke

Če operater to zahteva, vnesite uporabniško ime, geslo in PIN kartice SIM.

6

Save

Shranite konfiguracijo in preverite, ali je povezava LTE aktivna.

Zahtevane nastavitve APN so odvisne od mobilnega operaterja.

5 Prijava v spletni vmesnik Reduxi

Spletni vmesnik Reduxi lahko odprete na dva načina:

Aktivirajte tunelsko povezavo (korak 3)

Besedilni opis te slike

Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.

Odprite Configurator (korak 4)

Besedilni opis te slike

Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.

Prijavni zaslon Reduxi Controllerja

Besedilni opis te slike

Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.

Spletni vmesnik krmilnika po prijavi

Besedilni opis te slike

Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.

6 Dodajte P1 Ultra v Reduxi

S temi koraki dodate novo napravo P1 Ultra ali urejate obstoječo.

6.1 Osnovne nastavitve

Prijavite se v Reduxi Configurator (glejte točko 5) in kliknite + Add device.

Gumb Add device

Besedilni opis te slike

Posnetek zaslona levega menija v Reduxi Configurator pod logotipom reduxi Configurator. Menijske postavke: Devices (razširjeno, z znakom minus) z gumbom '+ Add device' (z obrobo); Strategies (znak plus); Utility Rate Plan; Settings (znak plus). Desna stran je prazna in bela.

Izberite osnovne nastavitve.

Basic settings

Besedilni opis te slike

Posnetek zaslona obrazca Basic settings v Reduxi Configurator, odrezan na desnem robu. Polja: Device type *: Energy meter; Type *: P1 WiFi / Ultra; Name *: P1 WiFi / Ultra. Razdelek Include to strategy s tabelo, v kateri sta vidni vrstici Strategy (glava) in Energy manager (stolpci na desni so odrezani). Gumb Back spodaj levo.

6.2 Nastavitve komunikacije

V nastavitvah komunikacijskega kanala vnesite parametre, ki ustrezajo vaši povezavi s pametnim števcem.

Komunikacijske nastavitve

Besedilni opis te slike

Majhen posnetek zaslona obrazca Communication channel v Reduxi Configurator. Polje Connection * je spustni meni s trenutno vrednostjo TCP/IP in odprtim seznamom s tremi možnostmi: TCP/IP (označeno), Local serial port, MQTT. Pod seznamom je delno vidna oznaka Port * (odrezana).

Primer za TCP/IP:

Primer TCP/IP

Besedilni opis te slike

Posnetek zaslona obrazca Communication channel and device configuration v Reduxi Configurator (primer TCP/IP). Polja: Connection *: TCP/IP (spustni meni, v fokusu z modro obrobo); IP *: p1wifi.local, s črnim gumbom Scan for IP na desni; Port *: 502, s črnim gumbom Test port na desni; Extended IP recovery (ikona informacij): stikalo z oznako Yes (vklopljeno); Modbus unit ID *: 1. Gumbi na dnu: Back (levo), Test communication in Done (črn, desno).

Vnesete lahko p1wifi.local ali naslov IP, ki ste ga nastavili v spletnem vmesniku P1 Ultra.

6.3 Preizkus komunikacije

Na dnu čarovnika kliknite Test communication. Test enkrat prebere podatke iz P1 Ultra in ničesar ne shrani. Če je test uspešen, kliknite Done: napravo ustvari samo Done.

Gumb Test communication

Besedilni opis te slike

Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.

Gumb Done

Besedilni opis te slike

Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.

Če test ne uspe, preverite:

• povezavo kabla RJ12
• povezavo Wi‑Fi
• naslov IP
• strukturo sporočil
• aktivacijo vrat HAN na pametnem števcu

7 Preverjanje meritev

7.1 Last measurements

Ko je komunikacija vzpostavljena, v Reduxi Configurator pod Devices za dodaten preizkus preverite vrednosti.

7.2 Omogočite upravljanje prek Reduxi

Če želite podatke števca uporabiti v strategiji Reduxi, v Reduxi Configurator pod Devices preverite nastavitve naprave.

Za največjo prilagodljivost in nižje stroške energije z dinamičnimi cenami in dinamičnimi tarifami določite strategijo, kot je opisano v Strategije za krmilnik Reduxi.

8 Indikatorji LED in ponastavitev na tovarniške nastavitve

8.1 Indikatorji LED

Indikatorji LED prikazujejo trenutno stanje naprave:

8.2 Ponastavitev na tovarniške nastavitve

Ponastavitev na tovarniške nastavitve priporočamo:

• ko zamenjate pametni števec
• ko spremenite mesto namestitve
• ko imate težave s povezavo
• preden napravo znova nastavite

9 Odpravljanje težav

Če komunikacija ne deluje, preverite naslednje točke.

9.1 Povezava s pametnim števcem

• Vrata HAN/P1 morajo biti aktivirana.
• Kabel RJ12 mora biti pravilno priključen.
• Kabel mora imeti ožičenje 1:1.

9.2 Dostop do pretvornika

Poskusite odpreti http://p1wifi.local ali naslov IP pretvornika.

9.3 Lokalno omrežje

• Pretvornik mora biti v istem omrežju kot Reduxi Controller.
• Preverite moč signala Wi‑Fi.

9.4 Konfiguracija

Preverite:

• naslov IP pretvornika
• strukturo sporočil
• izbrani model pametnega števca

9.5 Ponastavitev na tovarniške nastavitve

Če ti koraki ne odpravijo težave, izvedite ponastavitev na tovarniške nastavitve (glejte točko 8) in napravo znova nastavite.

9.6 Pametni števci z več vrstami komunikacije HAN/P1

Nekateri pametni števci podpirajo več vrst komunikacije HAN/P1. Če imate težave s komunikacijo, preverite:

• ali so vrata HAN aktivirana
• kateri komunikacijski protokol uporablja pametni števec
• ali ste v Reduxi Configurator izbrali pravilen model pametnega števca
