Povežite in konfigurirajte P1 WiFi Ultra/ P1 WiFi Ultra PRO z merilnikom energije in Reduxi krmilnikom

Posodobljen

1. Opis naprave

Naprava zbira podatke iz pametnega merilnika in pretvori komunikacijo merilnika v TCP/IP komunikacijo, ki se nato posreduje Reduxi krmilniku.

P1 Ultra Pro dodatno podpira LTE povezljivost preko SIM kartice in zunanje LTE antene. Za konfiguracijo LTE glejte razdelek 4.3.

Podprti vmesnik in komunikacijski protokol sta odvisna od specifičnega modela pametnega merilnika in države.

Podprti vmesniki števcev in komunikacijski protokoli

Vmesniki števcev:

  • P1 / HAN / I1
  • TTL (P1) preko RJ12
  • M-Bus preko 2-žične povezave, RJ12 ali RJ45
  • RS485 preko 2-žične povezave

Komunikacijski protokoli:

  • DSMR (IEC 62056-21)
  • DLMS/DSLM Push

Preverite razdelek Merilniki energije, da vidite, kateri modeli pametnih merilnikov so podprti.

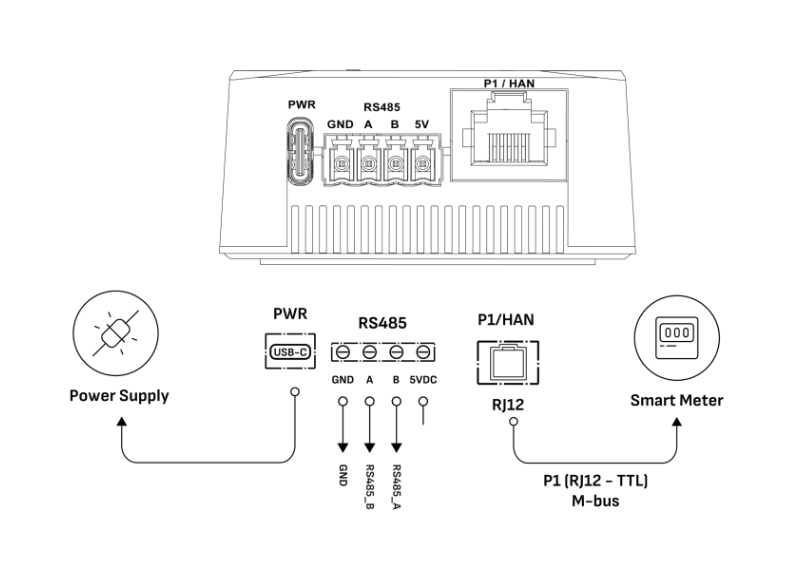

2. Povezave naprave

RS485 se uporablja za povezovanje dodatnih naprav in ni potreben za osnovno delovanje P1 Ultra

2.1 P1 / HAN (RJ12)

Komunikacijski priključek, ki se uporablja za povezavo naprave s pametnim merilnikom.

Priključite ga na aktivni HAN/P1 priključek pametnega merilnika z dobavljenim kablom RJ12.

Preverite razdelek Merilniki energije, da vidite, katere naprave so podprte. https://support.reduxi.eu/hc/articles/13569263439249-List-of-supported-devices



P1 Ultra / Ultra Pro podpira komunikacijo sP“200280

M-Bus je mogoče povezati z uporabo:

  • 2-žična M-Bus povezava,
    Zatič 3 – M-Bus +
    Zatič 4 – M-Bus -
  • Priključek RJ12,
  • Priključek RJ45.

Dve M-Bus žici s pametnega merilnika povežite z zatiči 3 in 4 priključka RJ12.

Pomembno: Povezava M-Bus in dodelitev zatičev na pametnem merilniku se lahko razlikujeta glede na model merilnika. Pred povezavo vedno preverite dokumentacijo proizvajalca merilnika.

3. Povezovanje s pametnim merilnikom

  1. HAN/P1 priključek na pametnem merilniku mora biti aktiviran.
  2. Povežite kabel RJ12 med pametnim merilnikom in Reduxi P1 Ultra.
  3. Uporabite priloženi kabel ali kabel z enakim zaporedjem žic na obeh koncih (1:1 povezava).
  4. Po povezovanju naprave naj zelena LED lučka za napajanje zasveti.

Opomba

Za nekatere pametne merilnike je treba aktivacijo HAN priključka zahtevati od operaterja distribucijskega sistema električne energije.


4. Povezovanje z Wi-Fi omrežjem

1. korak

Napravo priključite na napajanje.

2. korak

Na telefonu ali računalniku poiščite naslednje Wi-Fi omrežje:

P1WIFI

Povežite se s tem omrežjem.

3. korak

Odprite spletni brskalnik in pojdite na:

http://p1wifi.local

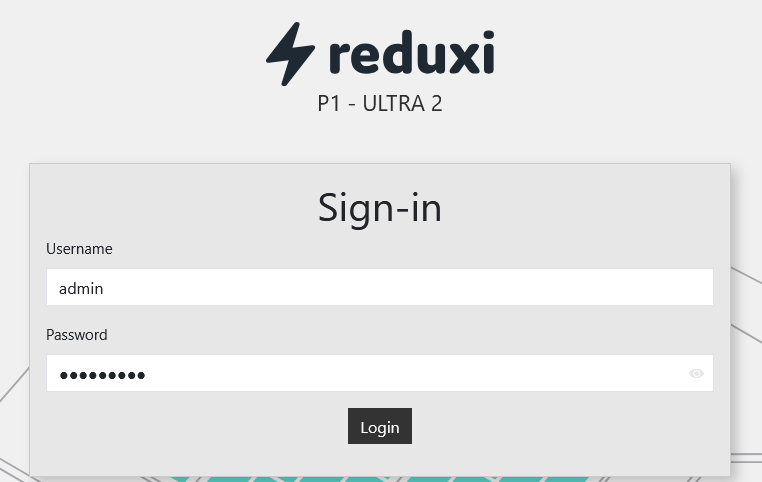

4. korak

Prijava:

Uporabniško ime: admin

Geslo: Geslo se nahaja na nalepki naprave.5. korak

Vnesite poverilnice vašega lokalnega Wi-Fi omrežja.

Priporočamo konfiguracijo statičnega IP naslova.

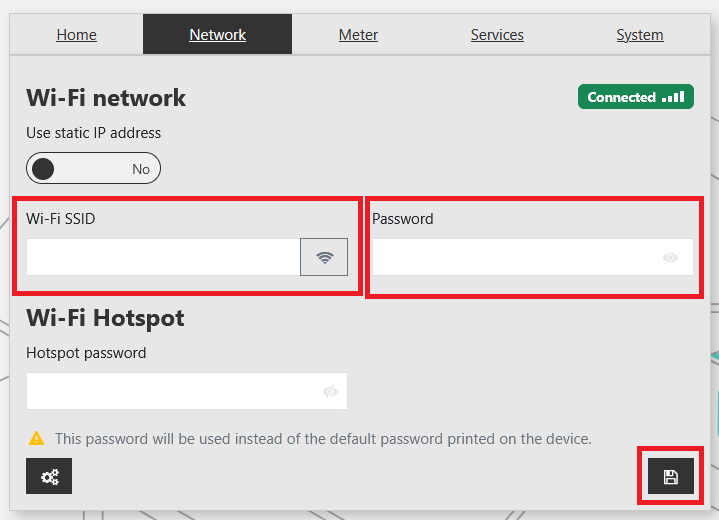

5. korak

Vnesite poverilnice za vaše lokalno Wi-Fi omrežje.

Priporočamo dodelitev statičnega IP naslova napravi.


Na koncu kliknite "Shrani" v spodnjem desnem kotu.

Naprava se bo nato povezala z izbranim Wi-Fi omrežjem in uporabila konfiguriran IP naslov.

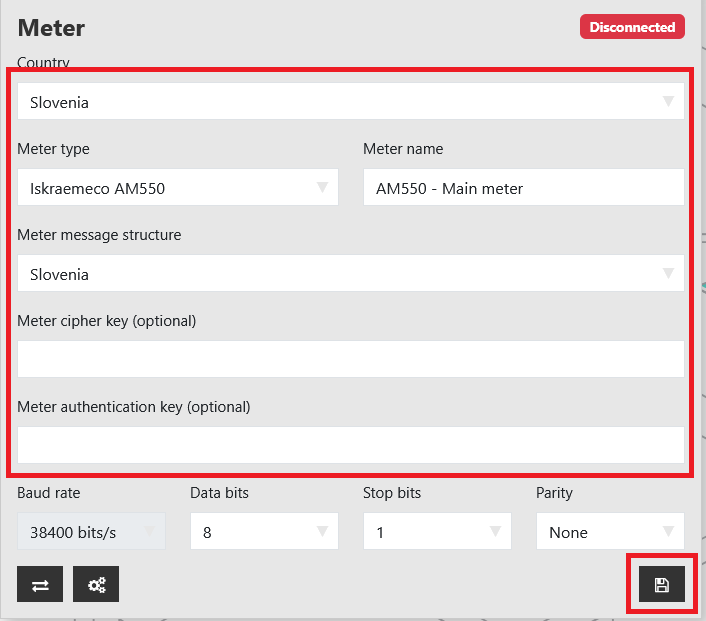

4.1 Nastavitve merilnika

Pod zavihkom Merilnik konfigurirajte naslednje nastavitve:

  • Država
  • Vrsta merilnika
  • Ime merilnika

Če je na pametnem merilniku omogočena enkripcija, vnesite tudi zahtevane parametre enkripcije.

Če merilnik uporablja tokovne transformatorje (CT), kliknite ikono dodatnih nastavitev na dnu, da konfigurirate CT in VT razmerja.

4.2 Nastavitve storitev

Pod Modbus izberite eno od naslednjih komunikacijskih možnosti.



Možnost 1: Modbus TCP/IP




Možnost 2: Modbus RTU (RS485)

4.3 LTE povezava – P1 Ultra Pro

P1 Ultra Pro podpira tudi LTE povezljivost z uporabo SIM kartice in zunanje LTE antene.

  1. Vstavite aktivno SIM kartico v P1 Ultra Pro.
  2. Priključite zunanjo LTE anteno.
  3. Izberite LTE kot omrežno povezavo.
  4. Vnesite zahtevane nastavitve APN mobilnega operaterja.
  5. Če to zahteva operater, vnesite uporabniško ime, geslo in SIM PIN.
  6. Shrani konfiguracijo in preverite, ali je LTE povezava aktivna.

Potrebne nastavitve APN so odvisne od mobilnega operaterja.

5. Prijava/Dodaj novo napravo

  1. Kako se prijaviti v Reduxi Configurator preko brskalnika? – angleščina

    Prijavite se v spletni vmesnik Reduxi Configurator in kliknite gumb "Dodaj napravo".

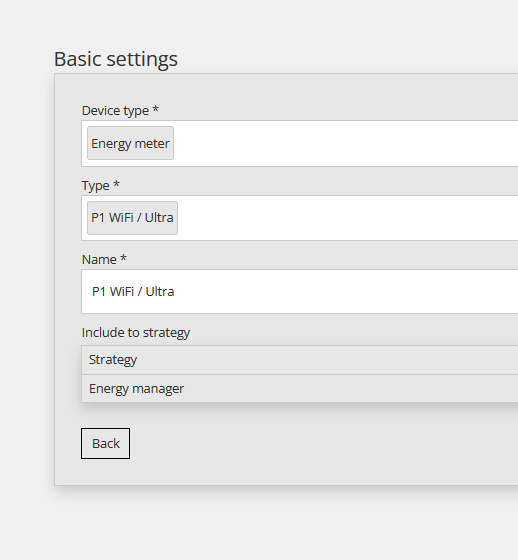

     2 . Izberite osnovne nastavitve.

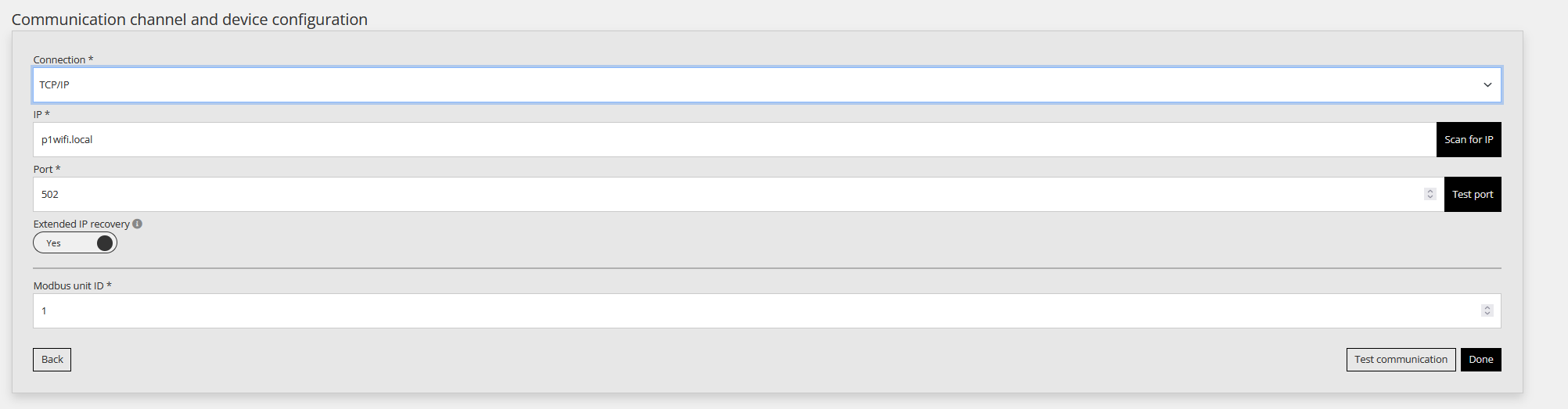

6. Komunikacijske nastavitve

V nastavitvah komunikacijskega kanala vnesite parametre glede na vašo povezavo s pametnim merilnikom.


Primer TCP IP:

Vnesete lahko p1wifi.local ali IP naslov, konfiguriran v vmesniku P1 WIFI Ultra.

7. Test komunikacije

Po zaključeni konfiguraciji kliknite:

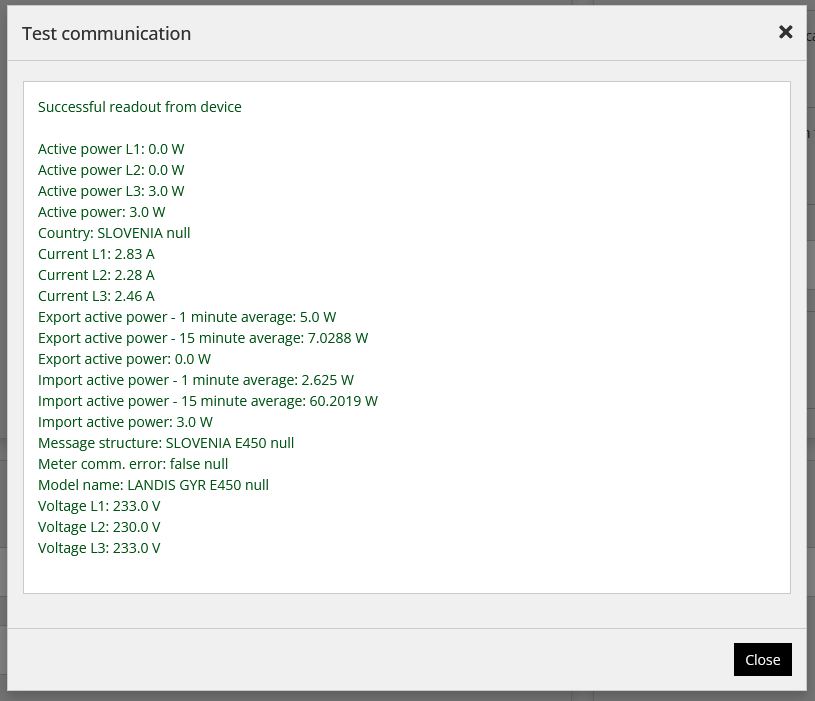

Uspešna komunikacija

Primer uspešne komunikacije:

Neuspešna komunikacija

Primer neuspešne komunikacije:

V tem primeru preverite naslednje:

  • povezava kabla RJ12,
  • Wi-Fi povezava,
  • IP naslov,
  • struktura sporočila,
  • aktivacija HAN priključka na pametnem merilniku.

8. LED indikatorji

LED indikatorji prikazujejo trenutno stanje naprave:

  • Zelena – Vklopljeno: Naprava je napajana.
  • Modra – Utripa: Naprava je povezana z Wi-Fi omrežjem, vendar trenutno ne prejema ali oddaja podatkov.
  • Vijolična – Utripa: Naprava je povezana z Wi-Fi omrežjem in uspešno oddaja podatke.
  • Rdeča – Vklopljena ali utripa: Naprava ni povezana z Wi-Fi omrežjem.

9. Ponastavitev na tovarniške nastavitve

Ponastavitev na tovarniške nastavitve je priporočljiva:

  • ob zamenjavi pametnega merilnika,
  • ob spremembi lokacije namestitve,
  • ob težavah s povezavo,
  • pred ponovno konfiguracijo naprave.

Postopek

  1. Napravo priključite na napajanje.
  2. Pritisnite in držite gumb RESET približno 10 sekund.
  3. Počakajte, da se rdeča LED lučka vklopi.
  4. Sprostite gumb RESET.
  5. Naprava se bo vrnila na tovarniške nastavitve.

10. Odpravljanje težav

Če komunikacija ne deluje:

Preverite povezavo s pametnim merilnikom

  • HAN/P1 priključek mora biti aktiviran.
  • Kabel RJ12 mora biti pravilno priključen.
  • Kabel mora uporabljati 1:1 ožičenje.

Preverite dostop do pretvornika

Poskusite odpreti:

http://p1wifi.local

ali IP naslov pretvornika.

Preverite lokalno omrežje

  • Pretvornik mora biti povezan v isto omrežje kot Reduxi Controller.
  • Preverite jakost Wi-Fi signala.

Preverite konfiguracijo

Preverite naslednje:

  • IP naslov pretvornika,
  • Struktura sporočila,
  • izbranega modela pametnega merilnika.

Izvedite tovarniško ponastavitev

Če zgornji koraki ne rešijo težave, izvedite tovarniško ponastavitev in ponovno konfigurirajte napravo.

11. Pomembna opomba

Nekateri pametni merilniki podpirajo več vrst komunikacije HAN/P1.

Če imate težave s komunikacijo, preverite naslednje:

  • ali je HAN port aktiviran,
  • kateri komunikacijski protokol uporablja pametni merilnik,
  • ali je v Reduxi Configurator izbran pravilen model pametnega števca.
