Kako povezati my-PV AC•THOR, AC•THOR 9s in AC ELWA 2 z Reduxi Controllerjem

Posodobljen
⚡ Reduxi Controller · Baza znanja

Kako povezati my-PV AC•THOR, AC•THOR 9s in AC ELWA 2 z Reduxi Controllerjem

Močnostne krmilnike in grelne palice my-PV vključite v Reduxi Controller prek Modbus TCP – tako presežek PV samodejno gre v ogrevanje sanitarne vode in prostorov.

⏱ pribl. 15–20 min
🔧 Reduxi Controller · my-PV AC•THOR / AC•THOR 9s / AC ELWA 2
🌐 Modbus TCP (LAN / Wi‑Fi prek usmerjevalnika)
🔢 Do 250 naprav my-PV na krmilnik
📄 Prenesi kot PDF

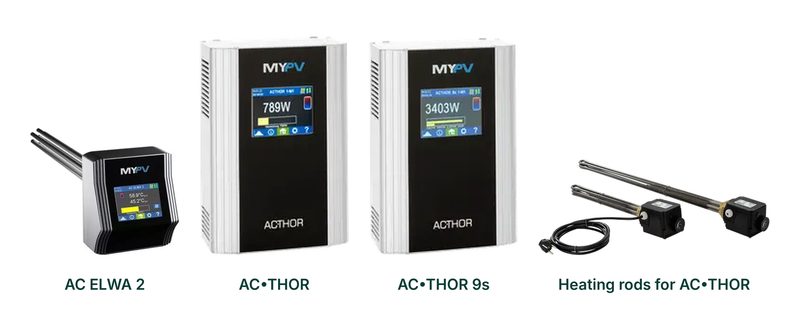

my-PV AC ELWA 2, AC THOR, AC THOR 9s in grelne palice za AC THOR
my-PV AC ELWA 2, AC•THOR in AC•THOR 9s z grelnimi palicami
Besedilni opis te slike

Fotokolaž štirih izdelkov my-PV na beli podlagi, od leve proti desni, vsak s temno zeleno oznako pod njim. AC ELWA 2: majhna črna naprava s srebrno sprednjo stranjo in barvnim zaslonom, z grelno palico, ki štrli na levo. AC•THOR: visoka bela in srebrna stenska enota s črno sprednjo stranjo, logotipom MYPV, barvnim zaslonom s 789W in imenom ACTHOR, natisnjenim pod zaslonom. AC•THOR 9s: enaka vrsta enote z zaslonom, ki kaže 3403W. Grelne palice za AC•THOR: dve dolgi kovinski palici s črnima priključnima omarama, ena s črnim kablom.

📋 V tem članku
  1. Tehnična dokumentacija
  2. Potrebna oprema
  3. Pregled sistema
  4. Nastavitev naprave my-PV
  5. Prijava v spletni vmesnik Reduxi
  6. Dodajanje naprave my-PV v Reduxi
  7. Preverjanje meritev in omogočanje upravljanja

1 Tehnična dokumentacija

Pred zagonom preberite navodila za namestitev, priložena napravi, in aktualni priročnik za uporabo my-PV:

2 Potrebna oprema

  • Reduxi Controller – Stand Alone ali DIN rail
  • Meritev omrežja na priključni točki omrežja: če je na Reduxi priključen razsmernik PV in se njegov pametni števec bere prek razsmernika, dodatni števec ni potreben. Če je naprava my-PV edina naprava na Reduxi Controllerju, namestite števec električne energije ali pametni števec – glejte seznam podprtih naprav
  • my-PV AC•THOR, AC•THOR 9s ali AC ELWA 2 z najnovejšo vdelano programsko opremo
  • Omrežna povezava (LAN ali Wi‑Fi) – naprava my-PV in Reduxi Controller v istem omrežju, povezana prek usmerjevalnika
  • Prenosnik, tablica ali pametni telefon z internetno povezavo

3 Pregled sistema

AC•THOR ali AC ELWA 2 in Reduxi Controller sta prek usmerjevalnika povezana v isto omrežje. Po tem omrežju Reduxi Controller prek Modbus TCP napravi my-PV sporoča, koliko moči naj porabi – na primer trenutni presežek PV.

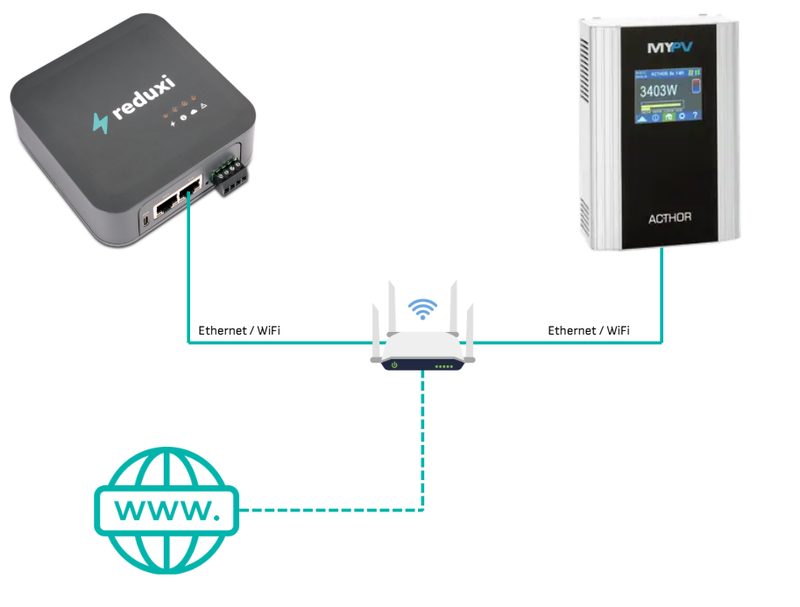

Diagram: Reduxi Controller in my-PV AC THOR sta prek Etherneta ali WiFi povezana z usmerjevalnikom z dostopom do interneta
AC•THOR / AC•THOR 9s prek usmerjevalnika
Besedilni opis te slike

Diagram na beli podlagi. Zgoraj levo: temno siv okvir Reduxi Controllerja z logotipom reduxi, dvema vratoma Ethernet in zelenim priključnim vtičem na desni strani. Zgoraj desno: enota my-PV ACTHOR z logotipom MYPV in zaslonom, ki kaže 3403W. Na sredini: bel usmerjevalnik z antenami in simbolom Wi-Fi. Spodaj levo: turkizna ikona globusa z besedilom www. Povezave: polna turkizna črta od Reduxi Controllerja navzdol do usmerjevalnika, z oznako Ethernet / WiFi; polna turkizna črta od enote ACTHOR navzdol do usmerjevalnika, z oznako Ethernet / WiFi; črtkana turkizna črta od usmerjevalnika do globusa www (internet).

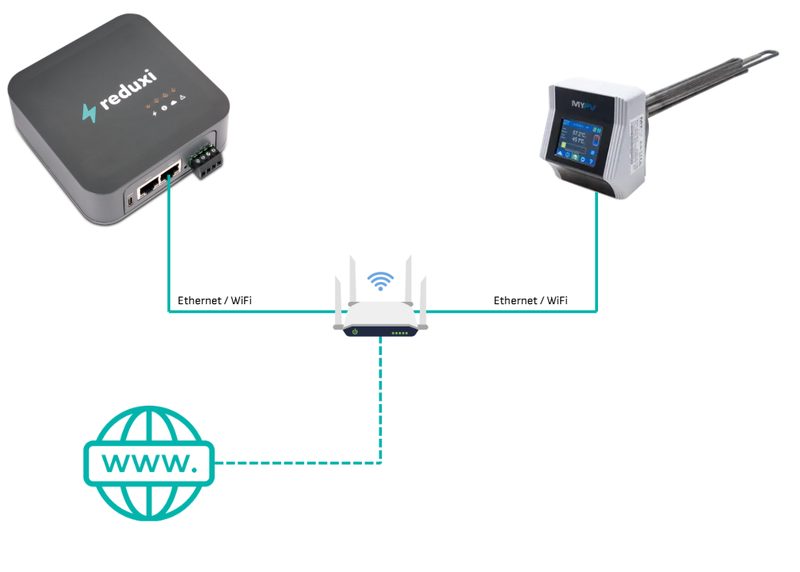

Diagram: Reduxi Controller in my-PV AC ELWA 2 sta prek Etherneta ali WiFi povezana z usmerjevalnikom z dostopom do interneta
AC ELWA 2 prek usmerjevalnika
Besedilni opis te slike

Diagram na beli podlagi. Zgoraj levo: temno siv okvir Reduxi Controllerja z logotipom reduxi, dvema vratoma Ethernet in zelenim priključnim vtičem na desni strani. Zgoraj desno: enota my-PV AC ELWA 2 z logotipom MYPV, barvnim zaslonom in kovinsko grelno palico, ki sega navzgor desno. Na sredini: bel usmerjevalnik z antenami in simbolom Wi-Fi. Spodaj levo: turkizna ikona globusa z besedilom www. Povezave: polna turkizna črta od Reduxi Controllerja navzdol do usmerjevalnika, z oznako Ethernet / WiFi; polna turkizna črta od enote AC ELWA 2 navzdol do usmerjevalnika, z oznako Ethernet / WiFi; črtkana turkizna črta od usmerjevalnika do globusa www (internet).

Napravo my-PV povežite z usmerjevalnikom z omrežnim kablom ali prek Wi‑Fi. Vrata LAN (označena) so na spodnji strani naprave:

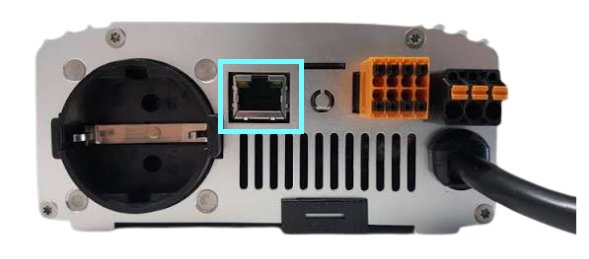

Spodnja stran AC THOR z vrati LAN, poudarjenimi s ciano okvirjem
AC•THOR
Besedilni opis te slike

Fotografija spodnje strani svetlosive kovinske naprave. Ciano (svetlomodri) okvir poudarja omrežna vrata RJ45 (LAN) zgoraj na sredini. Levo od njih: okrogla vtičnica z vdolbenim kontaktom (viden ozemljitveni sponki). Desno od vrat LAN: majhna okrogla odprtina, oranžen priključni blok z vtičnimi sponkami z več odprtinami in črn vtični priključek z oranžnimi deli. Debel črn kabel izhaja iz naprave na desni strani. Prezračevalne reže potekajo ob spodnji sredini. V vidnem območju ni natisnjenega besedila.

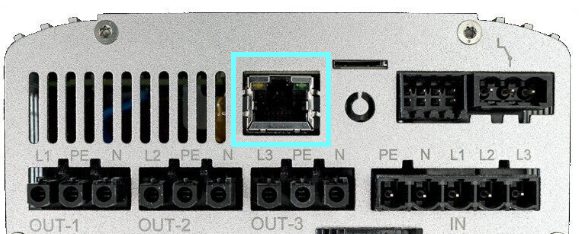

Priključki na spodnji strani AC THOR 9s z vrati LAN, poudarjenimi s ciano okvirjem
AC•THOR 9s
Besedilni opis te slike

Fotografija priključne spodnje strani svetlosive naprave. Ciano (svetlomodri) okvir poudarja omrežna vrata RJ45 (LAN) zgoraj na sredini. Levo: prezračevalne reže. Desno od vrat LAN: okrogel gumb ali odprtina in dva črna vtična priključka zgoraj. Spodnja vrsta črnih vijačnih/vtičnih sponk z natisnjenimi oznakami: OUT-1 (L1, PE, N), OUT-2 (L2, PE, N), OUT-3 (L3, PE, N) in IN (PE, N, L1, L2, L3). Majhna reža je vidna nad območjem vrat LAN, desno od njih.

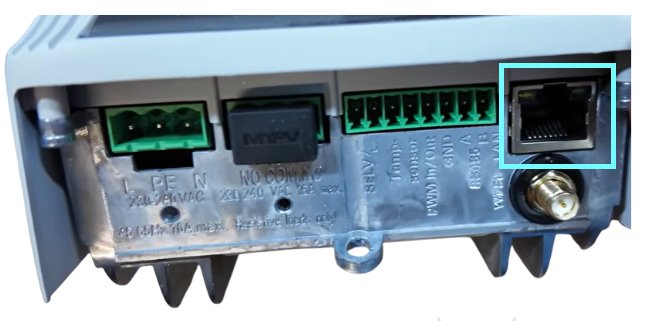

Spodnja stran AC ELWA 2 z vrati LAN, poudarjenimi s ciano okvirjem
AC ELWA 2
Besedilni opis te slike

Fotografija spodnjega območja sponk sive naprave s ciano (svetlomodrim) okvirjem okoli omrežnih vrat RJ45 (LAN) na desni. Pod vrati je zlat antenski priključek tipa SMA. Od leve proti desni: zelen 3-polni vtič z oznakami L, PE, N in 230/240 VAC; črn pokrov z logotipom MYPV nad priključkom z oznako NO COMM in 230/240 VAC z navedbo največjega toka; zelen 8-polni vtič z zasukanimi oznakami na kovinski plošči, med njimi Temp-sensor, PWM In/Out, GND, RS485 A in B, WiFi LAN.

⚠️
Naprave my-PV ne povezujte hkrati neposredno z razsmernikom ali baterijskim sistemom Napravo my-PV upravlja izključno Reduxi Controller. Dodatno neposredno upravljanje z razsmernikom ali baterijskim sistemom povzroči nasprotujoče si nastavitvene vrednosti.
ℹ️
Do 250 naprav Teoretično lahko en Reduxi Controller upravlja do 250 naprav my-PV.

4 Nastavitev naprave my-PV

Najprej pripravite napravo my-PV. Nato nadaljujte s ⁠Točko 5⁠.

4.1 Vrsto upravljanja nastavite na "Modbus TCP"

Fotografije prikazujejo AC•THOR 9s z zaslonom v nemščini – elementi menija so v drugih jezikih na istem mestu.

1
Odprite meni za nastavitve
Na domačem zaslonu tapnite ikono zobnika spodaj.
2
Odprite "Steuerung" (Control)
S puščičnima tipkama pojdite na Setup 5/10 in tapnite Steuerung (Control).
3
Izberite Modbus TCP
S puščičnima tipkama pojdite na Steuerung 9/15 in tapnite Modbus TCP. Izbran vnos je poudarjen z zeleno.

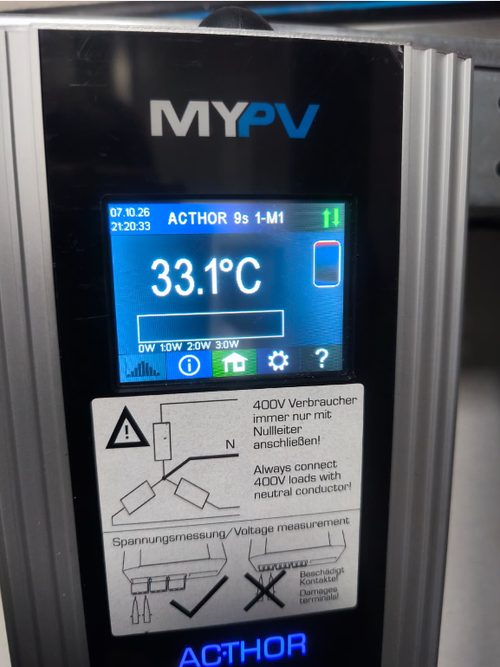

Domači zaslon my-PV AC THOR z ACTHOR 9s 1-M1 in 33.1°C, ikona zobnika spodaj
1 – Domači zaslon: tapnite ikono zobnika
Besedilni opis te slike

Fotografija sprednje plošče naprave my-PV z logotipom MYPV zgoraj in logotipom AC THOR spodaj. Barvni zaslon prikazuje domači zaslon: datum in čas 07.10.26 21:20:33, ime naprave ACTHOR 9s 1-M1, zelene puščice gor/dol, veliko temperaturo 33.1°C, simbol zbiralnika na desni, merilnik moči z lestvico 0W 1.0W 2.0W 3.0W. Spodnja vrstica ikon: stolpci signala, ikona z informacijo, ikona hiše (poudarjena zeleno, domači zaslon), ikona zobnika, vprašaj. Pod zaslonom bela nalepka z opozorilnim trikotnikom in skico ožičenja, na kateri piše: 400V Verbraucher immer nur mit Nullleiter anschließen! [400V bremena vedno priključite samo z ničelnim vodnikom] in Always connect 400V loads with neutral conductor!, ter Spannungsmessung/Voltage measurement z obkljukano pravilno in prečrtano napačno skico sponke (Beschädigt Kontakte / Damaged terminals).

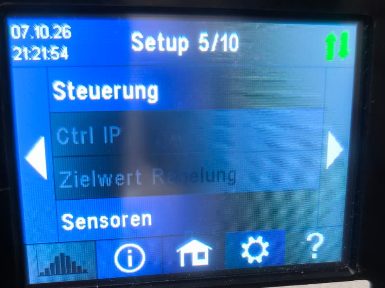

Zaslon naprave Setup 5/10 s poudarjenim vnosom menija Steuerung (Control)
2 – Setup 5/10: Steuerung (Control)
Besedilni opis te slike

Fotografija barvnega zaslona naprave, modro ozadje, belo besedilo. Zgornja vrstica: datum in čas 07.10.26 21:21:54, naslov Setup 5/10, zelene puščice gor/dol. Meni v nemščini: Steuerung [Upravljanje] (poudarjeno, svetlo belo), Ctrl IP (zatemnjeno), Zielwert Regelung [regulacija ciljne vrednosti] (zatemnjeno, delno skrito zaradi odboja), Sensoren [senzorji] (svetlo belo). Bela puščica na levi in desni strani. Spodnja vrstica ikon: stolpci signala (zatemnjeni), ikona z informacijo, ikona hiše, ikona zobnika (poudarjena, svetlejša modra), vprašaj. Desni rob slike je bel.

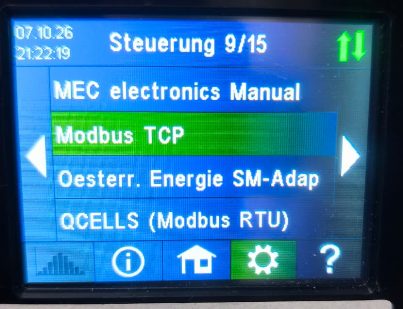

Zaslon naprave Steuerung 9/15 z izbranim vnosom menija Modbus TCP
3 – Steuerung 9/15: izbran Modbus TCP
Besedilni opis te slike

Fotografija barvnega zaslona naprave, modro ozadje, belo besedilo. Zgornja vrstica: datum in čas 07.10.26 21:22:19, naslov Steuerung 9/15 [Upravljanje 9/15], zelene puščice gor/dol. Seznam menija: MEC electronics Manual; Modbus TCP (poudarjen z zeleno vrstico, izbran); Oesterr. Energie SM-Adap; QCELLS (Modbus RTU). Bela puščica na levi in desni strani. Spodnja vrstica ikon: stolpci signala (zatemnjeni), ikona z informacijo, ikona hiše, ikona zobnika (poudarjena zeleno), vprašaj. Desni rob slike je bel.

ℹ️
Druga možnost: spletni vmesnik my-PVIsto nastavitev je mogoče opraviti tudi v spletnem vmesniku my-PV. Nastavitev na zaslonu je običajno hitrejša, ker ste že pri napravi in njenega naslova IP še ne potrebujete.

4.2 Dodelitev stalnega naslova IP

Naslov IP naprave AC•THOR ali AC ELWA 2 mora biti statičen. Sicer Reduxi Controller izgubi povezavo, takoj ko usmerjevalnik dodeli nov naslov. To lahko storite na dva načina:

  • Priporočeno – rezervacija DHCP v usmerjevalniku: napravo my-PV pustite na DHCP in v usmerjevalniku rezervirajte njen trenutni naslov IP.
  • Statični IP na napravi: na zaslonu pojdite na Setup 3/10, nastavite IP DHCP/statisch na statično in vnesite IP Adresse (naslov IP), Subnetz Maske (podomrežna maska) in Gateway Adresse (naslov prehoda). Izberite naslov zunaj obsega DHCP usmerjevalnika.

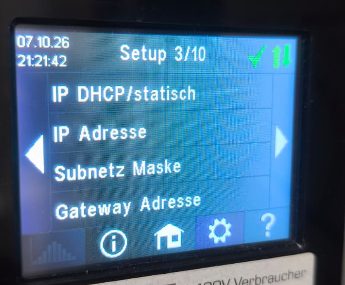

Zaslon my-PV AC THOR s stranjo omrežnih nastavitev Setup 3/10 in menijem naslova IP
Setup 3/10 – omrežne nastavitve na zaslonu
Besedilni opis te slike

Fotografija majhnega barvnega zaslona naprave z modrim ozadjem in belim besedilom. Zgornja vrstica: datum in čas 07.10.26 21:21:42, naslov Setup 3/10, zelena kljukica in zelene puščice gor/dol. Vrstice menija v nemščini: IP DHCP/statisch [IP DHCP/statično], IP Adresse [naslov IP], Subnetz Maske [podomrežna maska], Gateway Adresse [naslov prehoda]. Bela puščica kaže levo na levi strani in desno na desni strani. Spodnja vrstica ikon: stolpci signala (zatemnjeni), ikona z informacijo, ikona hiše, ikona zobnika, vprašaj. Spodnji del nalepke pod zaslonom je delno viden in se glasi 400V Verbraucher. Desni del slike je bel.

✅
Zapišite si naslov IPPotrebovali ga boste v ⁠Točki 6.2⁠.

5 Prijava v spletni vmesnik Reduxi

Spletni vmesnik Reduxi lahko odprete na dva načina:

Na daljavo
📱
Aplikacija Reduxi
Prek tunelske povezave · deluje od koder koli
🖥️
Spletni brskalnik
V lokalnem omrežju · prek naslova IP ali reduxi.local
📱 5.1 Prek aplikacije Reduxi
1
Odprite aplikacijo in se prijavite
Zaženite aplikacijo Reduxi na pametnem telefonu ali tablici in se prijavite s svojimi podatki.
2
Odprite Reduxi devices
Tapnite ikono menija (tri črte, zgoraj levo) in izberite Reduxi devices.
3
Aktivirajte tunelsko povezavo
Vklopite tunelsko povezavo in počakajte, da postane aktivna.
4
Odprite Configurator
Tapnite Open configurator. Odpre se spletni vmesnik Reduxi.
Aplikacija Reduxi: ikona menija (2), Reduxi devices (3), gumb Activate tunnel connection (4)
Aktivirajte tunelsko povezavo
Besedilni opis te slike

Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.

Aplikacija Reduxi, gumb Open configurator (korak 5) in domači zaslon Reduxi Configurator prek tunelske povezave (korak 6)
Open configurator
Besedilni opis te slike

Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.

🖥️ 5.2 Prek spletnega brskalnika
1
Odprite stran za prijavo
Na napravi v istem omrežju odprite spletni brskalnik in vnesite naslov IP krmilnika ali http://reduxi.local.
Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.
2
Log in
Uporabniško ime: admin · Geslo: admin (tovarniška nastavitev)
Prijavna stran Reduxi Configurator na naslovu reduxi.local, naslovna vrstica je označena
Prijavni zaslon Reduxi Controllerja
Besedilni opis te slike

Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.

Domači zaslon Reduxi Configurator po prijavi: energijski tok s hišo 24.20 kW, omrežje 24.20 kW, EV charger 31.00 kW
Spletni vmesnik po prijavi
Besedilni opis te slike

Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.

6 Dodajte napravo my-PV v Reduxi

ℹ️
Opomba Dodatne informacije in slike je podjetju my-PV prijazno posredoval Reduxi. Podjetje my-PV ne odgovarja za točnost informacij ali za to, da so zasloni posodobljeni.

6.1 Osnovne nastavitve

1
Kliknite + Add device
Na glavni strani krmilnika izberite + Add device.
2
Določite napravo
Device type: HVAC
Type: myPV
Name: poljubno ime, npr. myPV AC Thor 9s
Include to strategy: pri strategiji, ki naj upravlja napravo my-PV, obkljukajte Regulated devices.
Potrdite z Next.

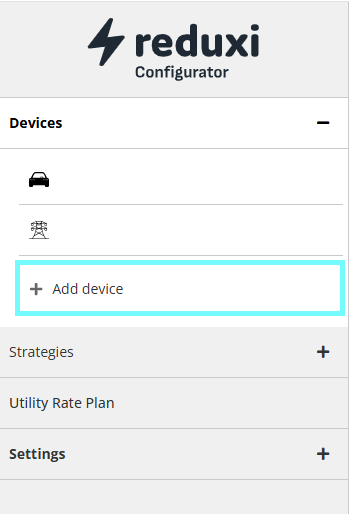

Meni Reduxi Configurator z označenim gumbom Add device pod Devices
+ Add device
Besedilni opis te slike

Posnetek zaslona levega navigacijskega menija v Reduxi Configurator (na vrhu logotip reduxi Configurator). Razdelek Devices (razširjen, znak minus) vsebuje dve ikoni naprav: ikono avtomobila in ikono daljnovodnega stebra. Pod njima je z modrozelenim okvirjem označen vnos + Add device. Druge menijske postavke: Strategies (znak plus), Utility Rate Plan, Settings (znak plus).

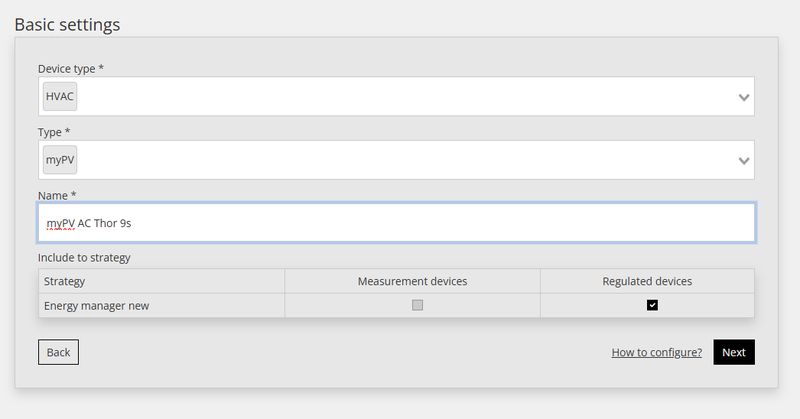

Osnovne nastavitve v Reduxi Configurator: tip naprave HVAC, tip myPV, ime myPV AC Thor 9s
Device type HVAC, type myPV, ime in strategija
Besedilni opis te slike

Posnetek zaslona koraka čarovnika v Reduxi Configurator z naslovom Basic settings. Device type *: HVAC (spustni meni). Type *: myPV (spustni meni). Name *: myPV AC Thor 9s (polje je aktivno, modri obrobi). Razdelek Include to strategy: tabela s stolpci Strategy, Measurement devices, Regulated devices. Ena vrstica: Strategy: Energy manager new; Measurement devices: potrditveno polje ni obkljukano (sivo); Regulated devices: potrditveno polje je obkljukano. Gumbi: Back (z obrobo, levo), povezava How to configure? in Next (črn, desno).

6.2 Nastavitve komunikacije

V naslednjem oknu vnesite nastavitve IP. Vrata in Modbus unit ID se izpolnijo samodejno.

Parameter Vrednost
Povezava TCP/IP
IP Naslov IP naprave my-PV (fiksen, glejte točko 4.2)
Vrata 502 (izpolnjeno samodejno)
Extended IP recovery Yes
Modbus unit ID 1 (izpolnjeno samodejno)

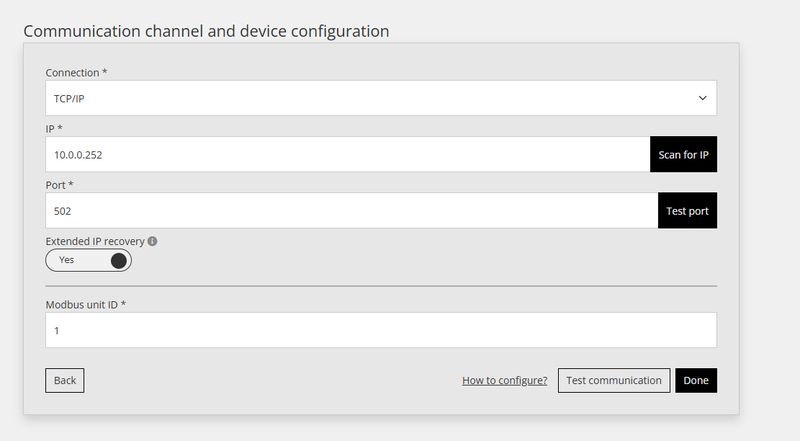

Komunikacijske nastavitve v Reduxi Configurator: TCP/IP, IP 10.0.0.252, vrata 502, unit ID 1
Communication channel and device configuration
Besedilni opis te slike

Posnetek zaslona obrazca v Reduxi Configurator z naslovom Communication channel and device configuration. Connection *: TCP/IP (spustni meni). IP *: 10.0.0.252, s črnim gumbom Scan for IP. Port *: 502, s črnim gumbom Test port. Extended IP recovery (ikona informacij): stikalo je nastavljeno na Yes. Modbus unit ID *: 1. Gumbi na dnu: Back (z obrobo, levo), povezava How to configure?, Test communication (z obrobo) in Done (črn).

ℹ️
Naslova IP ne poznate? Kliknite Scan for IP ob polju IP, da se prikaže seznam naprav v omrežju, ali poglejte seznam naprav v usmerjevalniku. Test port preveri, ali so vrata 502 dosegljiva.

6.3 Preizkus komunikacije

Kliknite Test communication, da preverite, ali lahko Reduxi Controller prebere podatke iz naprave my-PV.

✅
Test uspešen V oknu se prikaže "Successful readout from device" s trenutnimi vrednostmi naprave my-PV (npr. ime modela, moč in temperature). Zaprite okno in vnos potrdite z Done.

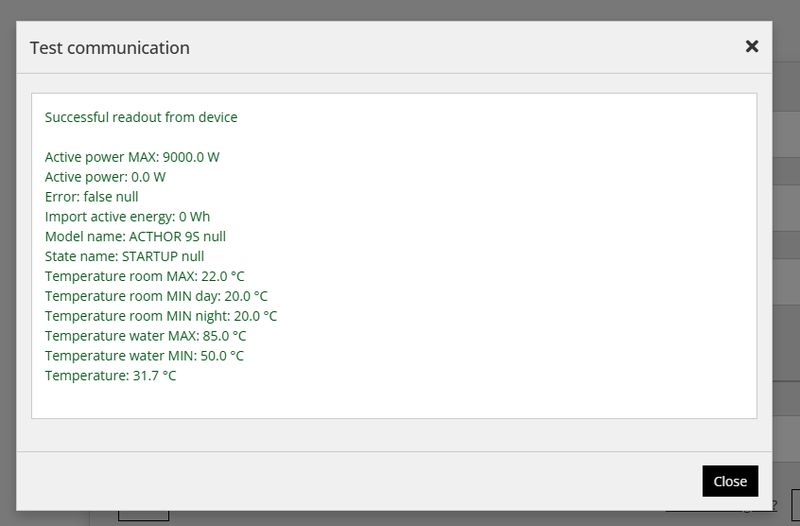

Pogovorno okno Test communication v Reduxi Configurator: uspešno branje, model ACTHOR 9S
Uspešen rezultat testa (AC•THOR 9s)
Besedilni opis te slike

Posnetek zaslona pogovornega okna Test communication v Reduxi Configurator (zapiranje s križcem zgoraj desno) nad zatemnjeno stranjo. Sporočilo v zelenem besedilu: Successful readout from device. Navedene vrednosti: Active power MAX: 9000.0 W; Active power: 0.0 W; Error: false null; Import active energy: 0 Wh; Model name: ACTHOR 9S null; State name: STARTUP null; Temperature room MAX: 22.0 °C; Temperature room MIN day: 20.0 °C; Temperature room MIN night: 20.0 °C; Temperature water MAX: 85.0 °C; Temperature water MIN: 50.0 °C; Temperature: 31.7 °C. Gumb: Close (črn, spodaj desno).

⚠️
Test ni uspel Zaprite okno in preverite vrata (502), naslov IP in tip upravljanja Modbus TCP na napravi my-PV. Nato test ponovite. Če je ping v rezultatu uspešen, omrežna povezava deluje, vzrok pa so vrata ali nastavitev Modbus na napravi my-PV. Glejte tudi Pogoste težave.

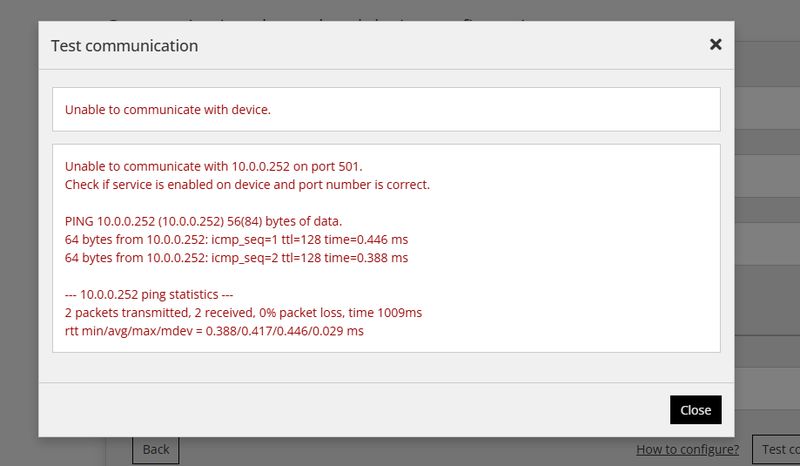

Test komunikacije v Reduxi Configurator ni uspel na vratih 501, naprava 10.0.0.252 je dosegljiva s pingom
Neuspešen rezultat testa – tukaj z napačnimi vrati 501
Besedilni opis te slike

Posnetek zaslona pogovornega okna Test communication v Reduxi Configurator (zapiranje s križcem zgoraj desno) nad zatemnjeno stranjo. Prvo polje v rdečem besedilu: Unable to communicate with device. Drugo polje v rdečem besedilu: Unable to communicate with 10.0.0.252 on port 501. Check if service is enabled on device and port number is correct. PING 10.0.0.252 (10.0.0.252) 56(84) bytes of data. 64 bytes from 10.0.0.252: icmp_seq=1 ttl=128 time=0.446 ms. 64 bytes from 10.0.0.252: icmp_seq=2 ttl=128 time=0.388 ms. --- 10.0.0.252 ping statistics ---. 2 packets transmitted, 2 received, 0% packet loss, time 1009ms. rtt min/avg/max/mdev = 0.388/0.417/0.446/0.029 ms. Gumb: Close (črn). Za pogovornim oknom so delno vidni gumbi Back, How to configure in Test communication.

7 Preverite meritve in omogočite upravljanje

7.1 Preverjanje meritev

V spletnem vmesniku Reduxi odprite Devices → [ime naprave my-PV] → Last measurement.

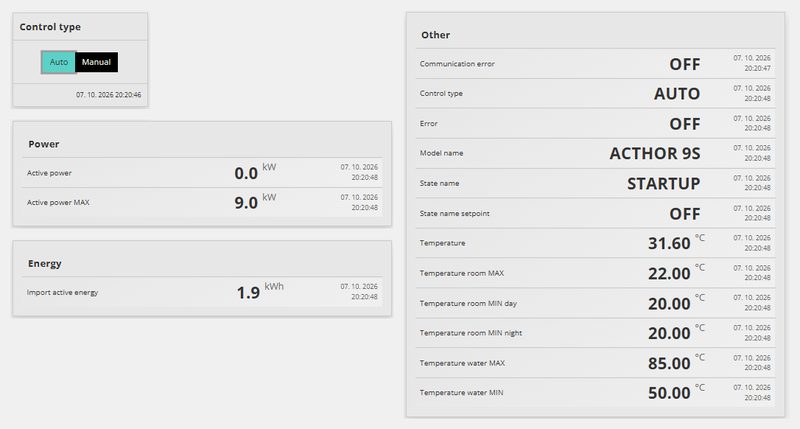

Last measurement naprave AC THOR 9s: tip upravljanja AUTO, napaka komunikacije OFF
Last measurement naprave AC•THOR 9s – tip upravljanja Auto, brez napake komunikacije
Besedilni opis te slike

Posnetek zaslona strani z meritvami naprave my-PV. Levi stolpec: kartica Control type s stikalom Auto (izbrano, turkizno) in Manual (črno), časovni žig 07. 10. 2026 20:20:46. Kartica Power: Active power 0.0 kW; Active power MAX 9.0 kW. Kartica Energy: Import active energy 1.9 kWh. Desna kartica Other: Communication error OFF; Control type AUTO; Error OFF; Model name ACTHOR 9S; State name STARTUP; State name setpoint OFF; Temperature 31.60 °C; Temperature room MAX 22.00 °C; Temperature room MIN day 20.00 °C; Temperature room MIN night 20.00 °C; Temperature water MAX 85.00 °C; Temperature water MIN 50.00 °C. Vsaka vrednost ima časovni žig 07. 10. 2026 okoli 20:20:48.

Kaj vidite Pomen
Communication error OFF, vrednosti se berejo Komunikacija deluje.
Communication error ON, vse vrednosti so 0 Ni komunikacije – nastavitve se ne ujemajo. Preverite točko 4 in točko 6.2 ali glejte Pogoste težave.

7.2 Omogočite upravljanje prek Reduxi

V polju Control type v pogledu naprave izberite Auto. Šele nato ukazi strategije Reduxi dosežejo napravo my-PV. Pri izbiri Manual naprave strategija ne upravlja.

ℹ️
Pogoj: meritev omrežja Upravljanje na podlagi presežka PV potrebuje moč na priključni točki v omrežje. Ta izvira iz pametnega števca sončne elektrarne, ki ga preberete prek razsmernika, ali – če je naprava my-PV edina naprava na krmilniku Reduxi – iz ločenega števca električne energije / pametnega števca. V obeh primerih mora biti že nastavljen v spletnem vmesniku Reduxi in posredovati vrednosti.

Naslednji korak: izberite in nastavite strategijo – glejte Strategies for the Reduxi Controller med sorodnimi članki.

✓ Povzetek

Priprava (točke 1–3): Pripravite priročnik my-PV, Reduxi Controller, meritev omrežja (pametni števec razsmernika PV ali ločen števec) in napravo my-PV AC•THOR, AC•THOR 9s ali AC ELWA 2. Naprava my-PV in krmilnik sta prek usmerjevalnika v istem omrežju.

Naprava my-PV (točka 4): Na zaslonu (ali v spletnem vmesniku my-PV) nastavite tip upravljanja na Modbus TCP in v usmerjevalniku rezervirajte fiksen naslov IP.

Dodajanje v Reduxi (točki 5–6): Prek aplikacije (tunel) ali brskalnika odprite spletni vmesnik Reduxi, dodajte tip naprave HVAC / tip myPV, vnesite IP (vrata 502, Modbus unit ID 1) in zaženite test komunikacije.

Zagon (točka 7): Preverite zadnjo meritev (communication error OFF), tip upravljanja nastavite na Auto in nastavite strategijo. Meritev omrežja (pametni števec razsmernika PV ali ločen števec) mora biti že nastavljena.

→ Pogoste težave

Težava Rešitev
Test ne uspe z "Unable to communicate … on port 501", ping je uspešen Omrežje deluje, vendar so vrata napačna ali pa Modbus TCP ni aktiven. Vrata nastavite na 502 in preverite, ali je tip upravljanja na napravi my-PV Modbus TCP.
Test ne uspe, ping ni uspešen Naprava my-PV ni dosegljiva: preverite naslov IP in ali sta naprava in krmilnik v istem omrežju.
Povezava je delovala, nato je prenehala Naprava my-PV je verjetno od usmerjevalnika dobila nov naslov IP. V usmerjevalniku rezervirajte fiksen IP in ga vnesite v spletni vmesnik Reduxi.
Meritve se prikazujejo, naprava pa ne sledi strategiji Tip upravljanja nastavite na Auto in preverite, ali je pri strategiji obkljukano Regulated devices, ali je strategija aktivna in ali meritev omrežja posreduje vrednosti.
Naprava my-PV prejema nasprotujoče si ciljne vrednosti Poskrbite, da napravo ne upravlja neposredno tudi razsmernik ali hranilnik energije – moč nastavlja samo Reduxi Controller.
Krmilnika ni mogoče odpreti prek reduxi.local Namesto tega vnesite naslov IP krmilnika (seznam naprav v usmerjevalniku ali aplikacija Reduxi → Reduxi devices) ali uporabite tunelsko povezavo v aplikaciji Reduxi.
