Kako povezati Fronius Wattpilot (OCPP) z Reduxi Controllerjem
Stensko polnilnico Fronius Wattpilot povežite z Reduxi Controllerjem prek OCPP 1.6J, tako da lahko krmilnik nadzira in upravlja polnjenje s presežkom PV in upravljanjem bremen.
Besedilni opis te slike

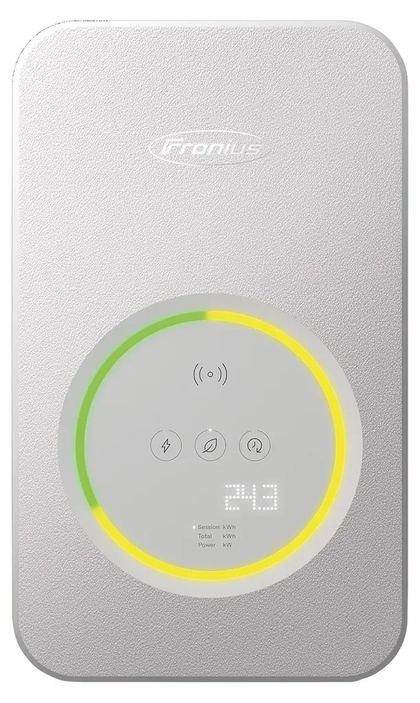

Fotografija izdelka: stenska enota Fronius Wattpilot na beli podlagi: pravokotno svetlosivo ohišje z zaobljenimi robovi in teksturirano površino. Logotip Fronius je blizu vrha. V spodnjem delu je okrogla plošča z obročno lučjo, ki je zgoraj levo zelena, desno in spodaj pa rumena. Znotraj obroča: simbol brezžične povezave, tri okrogle ikone (strela, list, merilnik), matrični zaslon s številko 243 in tri drobne vrstice besedila, Session kWh, Total kWh, Power kW.
Besedilni opis te slike

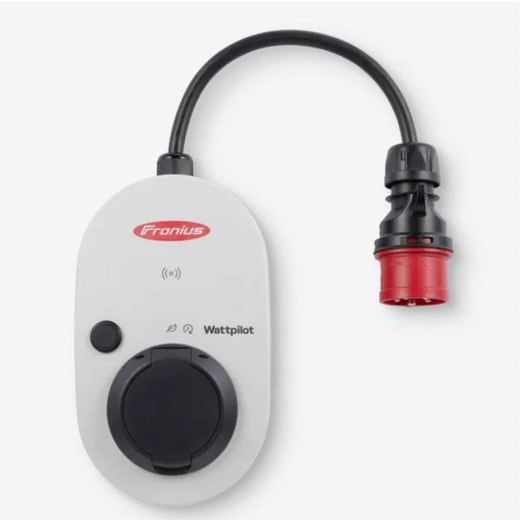

Fotografija izdelka: Fronius Wattpilot na svetli podlagi. Zaobljeno ovalno svetlosivo ohišje z rdečim logotipom Fronius na vrhu, pod njim majhen simbol brezžične povezave/RFID, na levi okrogel črn gumb, napis Wattpilot z dvema majhnima ikonama in črna polnilna vtičnica tipa 2 s pokrovčkom spodaj. Črn kabel izhaja z vrha ohišja v zanki in se na desni konča s črno-rdečim vtičem CEE. Desni del slike je bel.
1 Tehnična dokumentacija
Fronius Wattpilot podpira OCPP 1.6J (Open Charge Point Protocol, JSON prek WebSocket). V tej postavitvi Reduxi Controller deluje kot lokalni strežnik OCPP (central system), Wattpilot pa se nanj povezuje kot charge point – storitev v oblaku ni potrebna.
ws:// (lokalno)Dokumenti proizvajalca:
- Fronius Wattpilot OCPP – User Information (42,0410,2881) – podprta sporočila OCPP, konfiguracijski parametri in aktivacija v aplikaciji
- Open Charge Alliance – specifikacija OCPP 1.6
2 Potrebna oprema
- Fronius Wattpilot, ki ga je namestil in zagnal kvalificiran električar
- Wattpilot, povezan v isto lokalno omrežje kot Reduxi Controller (Wi‑Fi ali LAN prek usmerjevalnika)
- Pametni telefon z aplikacijo Fronius Solar.wattpilot, povezan z Wattpilotom
- Reduxi Controller z znanim stalnim naslovom IP (npr.
192.168.31.73) – prikazan je v Reduxi Configuratorju kot Controller OCPP JSON 1.6 URL, ko dodajate napravo, ali v usmerjevalniku - Serijska številka Wattpilota (prikazana v aplikaciji in na tipski ploščici, npr.
91099800) - Prenosnik ali tablica z internetno povezavo za Reduxi Configurator
3 Pregled sistema
Wattpilot vzpostavi povezavo WebSocket z Reduxi Controllerjem in se predstavi s svojo serijsko številko. Krmilnik poveže povezavo z napravo z enakim device identifier, nato bere meritve in pošilja omejitve polnjenja.
| Komponenta | Vloga | Naslov / nastavitev |
|---|---|---|
| Reduxi Controller | Strežnik OCPP (central system) | ws://<Controller IP>/ocpp/1.6/json |
| Fronius Wattpilot | Odjemalec OCPP (charge point) | Povezuje se na zgornji URL + svojo serijsko številko |
| Celoten URL, ki ga uporablja Wattpilot | – | ws://192.168.31.73/ocpp/1.6/json/91099800 |
ws:// (nešifrirano) ali wss://. Reduxi Controller uporablja ws://. Zunanji strežniki OCPP vedno zahtevajo wss://.4 Nastavitev OCPP v aplikaciji Wattpilot
4.1 Omogočanje OCPP
Besedilni opis te slike

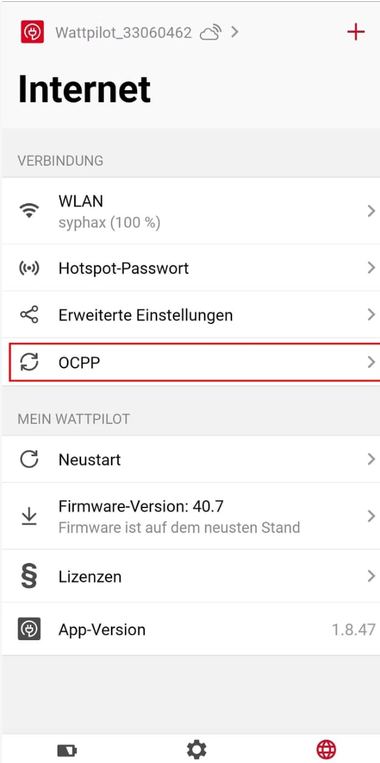

Posnetek zaslona zaslona mobilne aplikacije z naslovom Internet. Glava: ime naprave Wattpilot_33060462 z ikono oblaka in puščico, rdeča ikona plus desno. Razdelek VERBINDUNG [Povezava]: WLAN [Wi-Fi] z omrežjem syphax (100 %); Hotspot-Passwort [Geslo dostopne točke]; Erweiterte Einstellungen [Napredne nastavitve]; OCPP (poudarjen z rdečim pravokotnikom). Razdelek MEIN WATTPILOT [Moj Wattpilot]: Neustart [Ponovni zagon]; Firmware-Version: 40.7 z besedilom Firmware ist auf dem neusten Stand [Vdelana programska oprema je posodobljena]; Lizenzen [Licence]; App-Version 1.8.47. Vsaka vrstica razen App-Version ima puščico desno. Spodnja vrstica: ikona baterije, ikona zobnika, ikona globusa (rdeča, izbrana). Desni del slike je bel.
4.2 Nastavitve strežnika OCPP
Tapnite OCPP-Server in vnesite naslednje vrednosti:
| Polje (DE / EN) | Vrednost |
|---|---|
| Protokoll / Protocol | WS |
| Benutzername / User | prazno |
| Passwort / Password | prazno |
| Host | Naslov IP Reduxi Controllerja, npr. 192.168.31.73
|
| Pfad / Path | /ocpp/1.6/json/ |
| SN zur URL hinzufügen / Add SN to URL | On – obvezno |
Aplikacija nato prikaže celoten naslov, npr. ws://192.168.31.73/ocpp/1.6/json/91099800. Tapnite Änderungen speichern / Save. URL krmilnika je prikazan tudi v Reduxi Configuratorju (glejte Točka 6.2).
Besedilni opis te slike

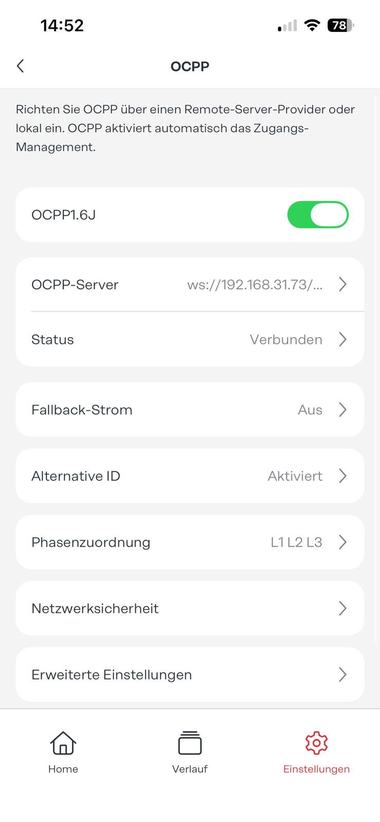

Posnetek zaslona zaslona mobilne aplikacije (statusna vrstica: čas 14:52, signal, Wi-Fi, baterija 78) z naslovom OCPP in puščico nazaj zgoraj levo. Uvodno besedilo v nemščini: Richten Sie OCPP über einen Remote-Server-Provider oder lokal ein. OCPP aktiviert automatisch das Zugangs-Management. [OCPP nastavite prek ponudnika oddaljenega strežnika ali lokalno. OCPP samodejno aktivira upravljanje dostopa.] Vrstice nastavitev: OCPP1.6J: stikalo vklopljeno (zeleno); OCPP-Server: ws://192.168.31.73/... s puščico; Status: Verbunden [Povezano] s puščico; Fallback-Strom [Nadomestni tok]: Aus [Izklopljeno]; Alternative ID: Aktiviert [Aktivirano]; Phasenzuordnung [Dodelitev faz]: L1 L2 L3; Netzwerksicherheit [Omrežna varnost] s puščico; Erweiterte Einstellungen [Napredne nastavitve] s puščico. Spodnja navigacijska vrstica: Home, Verlauf [Zgodovina], Einstellungen [Nastavitve] (izbrano, rdeča ikona zobnika). Desni del slike je bel.
Besedilni opis te slike

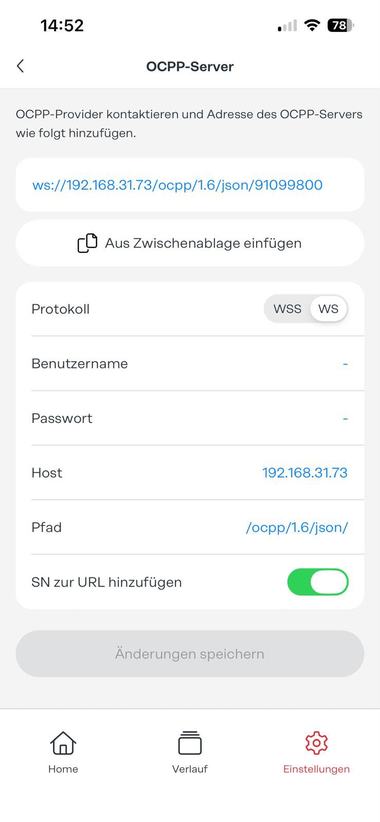

Posnetek zaslona zaslona mobilne aplikacije (statusna vrstica: čas 14:52, signal, Wi-Fi, baterija 78) z naslovom OCPP-Server in puščico nazaj zgoraj levo. Uvodno besedilo v nemščini: OCPP-Provider kontaktieren und Adresse des OCPP-Servers wie folgt hinzufügen. [Obrnite se na ponudnika OCPP in naslov strežnika OCPP dodajte, kot sledi.] Modro besedilo povezave v okvirju: ws://192.168.31.73/ocpp/1.6/json/91099800. Gumb: Aus Zwischenablage einfügen [Prilepi iz odložišča]. Seznam nastavitev: Protokoll: stikalo WSS / WS z izbranim WS; Benutzername [Uporabniško ime]: - (črtica, prazno); Passwort [Geslo]: - (črtica, prazno); Host: 192.168.31.73; Pfad [Pot]: /ocpp/1.6/json/; SN zur URL hinzufügen [Dodaj serijsko številko v URL]: stikalo vklopljeno (zeleno). Spodaj: siv gumb Änderungen speichern [Shrani spremembe] (neaktiven). Spodnja navigacijska vrstica: Home, Verlauf [Zgodovina], Einstellungen [Nastavitve] (izbrano, rdeča ikona zobnika). Desni del slike je bel.
4.3 Dodatne možnosti OCPP
| Možnost | Priporočilo |
|---|---|
| Status | Prikaže Not connected, Started, Connected ali Connected and accepted. Po dodajanju naprave v Reduxi mora prikazati Verbunden / Connected. |
| Fallback-Strom / Fallback current | Polnilni tok, ki ga Wattpilot uporabi, če se povezava OCPP s krmilnikom izgubi. Nastavite vrednost, ki je varna za hišni priključek. |
| Phasenzuordnung / Phase assignment | Dodelitev faz Wattpilota fazam omrežja (npr. L1 L2 L3). Ujemati se mora z ožičenjem, da upravljanje bremen zmanjša pravo fazo. |
| Alternative ID, Netzwerksicherheit, Erweiterte Einstellungen | Pustite nespremenjeno. |
5 Prijava v spletni vmesnik Reduxi
Reduxi Configurator lahko odprete na daljavo prek tunelske povezave v aplikaciji Reduxi ali lokalno v spletnem brskalniku v istem omrežju. Obe poti vodita do istega spletnega vmesnika.
Na daljavo
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://192.168.31.73) ali http://reduxi.local.admin · Geslo: admin (tovarniška privzeta vrednost).Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
ws://<Controller IP>/ocpp/1.6/json.6 Dodajanje Wattpilota v Reduxi
6.1 Osnovne nastavitve
EV charger · Type: OCPP 1.6 - JSON.Fronius Wattpilot). Pod Include to strategy pustite obkljukano Energy manager → Regulated devices, nato kliknite Next.Besedilni opis te slike

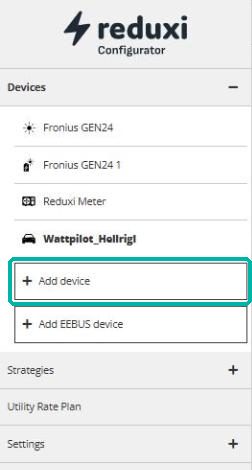

Posnetek zaslona levega menija Reduxi Configurator (logotip reduxi z besedo Configurator zgoraj). Razdelek Devices (razširjen, znak minus) z vnosi: Fronius GEN24 (ikona sonca), Fronius GEN24 1 (ikona razsmernika), Reduxi Meter (ikona števca), Wattpilot (ikona avtomobila, krepko, trenutni vnos). Spodaj: gumb + Add device, poudarjen s turkiznim pravokotnikom, in gumb + Add EEBUS device. Dodatni elementi menija: Strategies (znak plus), Utility Rate Plan, Settings (znak plus). Desni del slike je bel.
Besedilni opis te slike

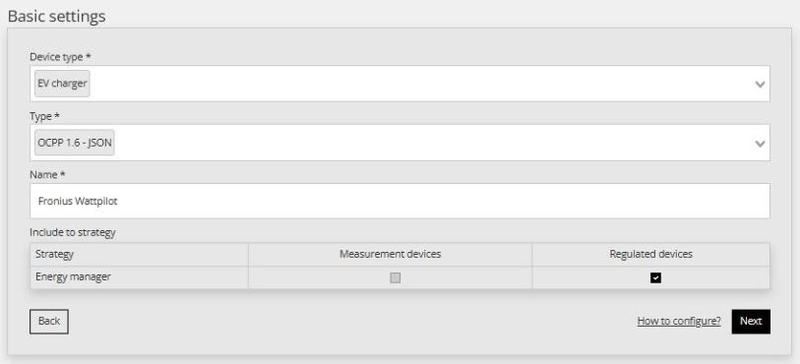

Posnetek zaslona koraka čarovnika Basic settings v Reduxi Configurator. Device type *: EV charger (spustni seznam). Type *: OCPP 1.6 - JSON (spustni seznam). Name *: Fronius Wattpilot. Razdelek Include to strategy: tabela s stolpci Strategy, Measurement devices, Regulated devices. Ena vrstica: Strategy: Energy manager; Measurement devices: potrditveno polje ni obkljukano (zatemnjeno); Regulated devices: potrditveno polje je obkljukano. Gumbi: Back (obrobljen, levo), povezava How to configure? in Next (črn, desno).
6.2 Nastavitve komunikacije
| Polje | Vrednost |
|---|---|
| Identifikator naprave |
Serijska številka Wattpilota, npr. 91099800 – natanko številka na koncu URL-ja v aplikaciji |
| Connector | 1 |
| Charger type | AC |
| Energy counter | Default |
| Allocate power to EVSE when EV is not connected | Default |
| Per phase max. current |
Auto detect from EVSE ali Manual override z vrednostjo varovalke, npr. 32 A (22 kW) ali 16 A (11 kW) |
| Forward communication / username / password / measurements to backend OCPP server | prazno – potrebno samo, če vzporedno uporabljate zunanji backend OCPP |
| Allow new charging session | Always |
| Controller OCPP JSON 1.6 URL | samo za branje, npr. ws://192.168.31.73/ocpp/1.6/json – to je naslov, vnesen v aplikaciji (glejte Točka 4.2) |
Wattpilot_91099800 → 91099800) in na koncu URL-ja OCPP. Brez pravilnega identifikatorja krmilnik ne more dodeliti dohodne povezave OCPP in ne prikaže podatkov.Besedilni opis te slike
Posnetek zaslona zgornjega dela obrazca Communication channel and device configuration v Reduxi Configurator. Device identifier *: 91099800. Connector *: 1 (spustni seznam). Charger type *: AC (spustni seznam). Energy counter: Default (spustni seznam). Allocate power to EVSE when EV is not connected to EVSE: Default (spustni seznam). Per phase max. current *: Manual override (spustni seznam). Per phase max. current manual override: 32; pomožno besedilo: In effect when manual override is selected. Naslednja oznaka, Forward communication to backend OCPP server, je na spodnjem robu odrezana.
Preverite vrednosti in kliknite Done, da shranite napravo.
Besedilni opis te slike
Posnetek zaslona spodnjega dela obrazca Communication channel and device configuration v Reduxi Configurator. Forward measurements to backend OCPP server once every: prazen spustni seznam. Allow new charging session: Always (spustni seznam). Controller OCPP JSON 1.6 URL: ws://192.168.31.73/ocpp/1.6/json. Gumbi: Back (obrobljen, levo), povezava How to configure? in Done (črn, desno). Na sredini je viden kazalec miške.
6.3 Preizkus komunikacije
Pri OCPP se Wattpilot sam poveže s krmilnikom – naslov IP Wattpilota ni potreben. Napravo znova odprite (Devices → [Wattpilot] → Details) in spodaj desno kliknite Test communication.
1, Device identifier pa mora prikazati serijsko številko Wattpilota. Dokončni dokaz so žive vrednosti pod Last measurements.Besedilni opis te slike

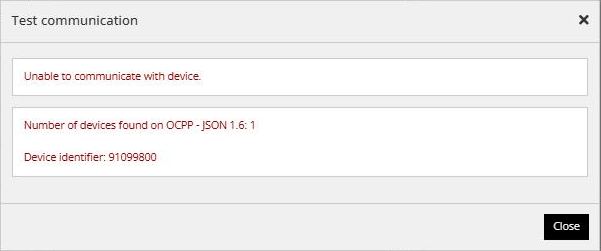

Posnetek zaslona pogovornega okna Test communication v Reduxi Configurator (križec za zapiranje zgoraj desno). Prvo polje z rdečim besedilom: Unable to communicate with device. Drugo polje z rdečim besedilom: Number of devices found on OCPP - JSON 1.6: 1, nato Device identifier: 91099800. Gumb: Close (črn, spodaj desno). Desni rob slike je bel.
- Number of devices found on OCPP – JSON 1.6 prikazuje, koliko polnilnic je prek OCPP povezanih s krmilnikom.
-
Device identifier mora prikazati serijsko številko Wattpilota (npr.
91099800). Če se ne prikaže, Wattpilot ni povezan – preverite nastavitve v aplikaciji (glejte Točka 4.2). - V aplikaciji Wattpilot mora stanje OCPP prikazati Verbunden / Connected.
- Končni preizkus: žive vrednosti in Communication error =
OFF(glejte Točka 7).
7 Preverjanje meritev
Odprite Devices → [Wattpilot] → Last measurements:
Besedilni opis te slike
Posnetek zaslona strani naprave Reduxi z zavihki Last measurements (izbran), Analyze, Archive, Details. Kartica Control type: stikalo z Auto (izbran, turkizen), Manual, Off (črn); časovna oznaka 14. 10. 2026 19:00:57. Kartica Current: Current L1 0.00 A; Current L2 0.00 A; Current L3 0.00 A; Max. current per phase 32.00 A; Per phase current setpoint (brez vrednosti, enota A). Kartica Power: Active power 0.0 kW; Import active power 0.0 kW; Max. active power 22.1 kW; Min. active power 0.0 kW; Priority 0.00. Kartica Energy: Import active energy 953.4 kWh; Import active energy - session 3.5 kWh. Kartica Other: Communication error OFF; Control type AUTO; State name AVAILABLE. Vsaka vrednost ima časovno oznako 14. 10. 2026 okoli 19:01. Kazalec miške je zgoraj desno.
| Vrednost | Pomen |
|---|---|
| Control type |
Auto = upravlja strategija Reduxi · Manual · Off
|
| Current L1 / L2 / L3 | Polnilni tok po fazah |
| Max. current per phase | Največji tok polnilnice (npr. 32 A) |
| Active power / Max. active power | Trenutna polnilna moč in največja moč (npr. 22.1 kW) |
| Import active energy / session | Skupna napolnjena energija in energija trenutnega polnjenja |
| Communication error | Mora biti OFF
|
| State name | Trenutno stanje polnilnice, npr. AVAILABLE, ko avto ni priključen |
✓ Povzetek
Priprava (Točke 1–3): Wattpilot in Reduxi Controller v istem omrežju, krmilnik s stalnim IP, serijska številka Wattpilota pri roki.
Aplikacija Wattpilot (Točka 4): omogočite OCPP1.6J, protokol WS, host = IP krmilnika, pot /ocpp/1.6/json/, „SN zur URL hinzufügen“ vklopljeno (obvezno).
Dodajanje v Reduxi (Točki 5–6): EV charger · OCPP 1.6 - JSON, device identifier = serijska številka, connector 1, AC.
Zagon (Točka 7): aplikacija prikazuje „Connected“, Reduxi prikazuje žive vrednosti in communication error OFF.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Stanje v aplikaciji ostane „Started“ / „Not connected“ | Preverite, ali je „SN zur URL hinzufügen“ vklopljeno, nato host (IP krmilnika), protokol WS (ne WSS), pot /ocpp/1.6/json/ in da sta obe napravi v istem omrežju. |
| Aplikacija prikazuje „Connected“, Reduxi pa ne prikazuje podatkov | Device identifier v Reduxi se mora natanko ujemati s serijsko številko na koncu URL-ja (npr. 91099800). „SN zur URL hinzufügen“ mora biti vklopljeno. |
| Povezava se po ponovnem zagonu usmerjevalnika izgubi | Krmilnik je dobil nov naslov IP. V usmerjevalniku rezervirajte stalni IP in posodobite host v aplikaciji. |
| Neželeno obnašanje polnjenja, ko je krmilnik brez povezave | V meniju OCPP v aplikaciji nastavite Fallback current (glejte Točka 4.3). |
| Upravljanje bremen zmanjša napačno fazo | Preverite dodelitev faz v aplikaciji in v Reduxi (Advanced configuration → “L1/L2/L3 is connected to main feed”). |
| Avto ne začne polniti | OCPP aktivira upravljanje dostopa – v Reduxi preverite, ali je Allow new charging session = Always. |
