Kako povezati hibridni razsmernik FOX ESS G-Max C&I z Reduxi Controllerjem
Hibridni razsmernik FOX ESS G-Max C&I povežite z Reduxi Controllerjem prek Modbus TCP/IP, na razsmerniku aktivirajte daljinsko upravljanje in ga dodajte v Configuratorju.
Besedilni opis te slike

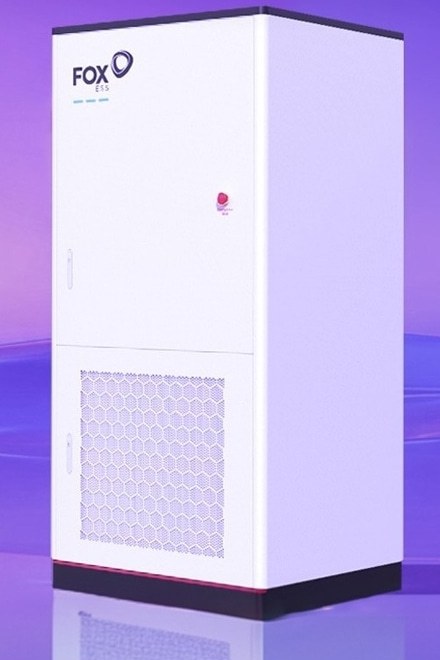

Fotografija (upodobitev izdelka) visoke bele omare, gledane pod kotom na vijoličastem prelivnem ozadju z odbojnimi tlemi. Logotip 'FOX ESS' je natisnjen zgoraj levo na sprednjih vratih, pod njim so tri kratke ciano črtice. Majhen rdeč okrogel gumb ali oznaka z drobnim besedilom je desno na zgornjih vratih. Spodnji del sprednje strani ima prezračevalno mrežico s šesterokotnim vzorcem in temen podstavek. Obe vratci imata majhen navpičen ročaj na levem robu.
1 Tehnična dokumentacija
FOX ESS G-Max je hibridni razsmernik C&I. Reduxi Controller komunicira z njim prek lokalnega omrežja z Modbus TCP/IP, bere izmerjene vrednosti in pošilja ukaze strategij Reduxi. Nastavitve na razsmerniku se izvedejo neposredno v njegovem vmesniku.
Dokumenti proizvajalca:
- Spletna stran FOX ESS – informacije o izdelkih in kontakt (splet, EN)
- Prenosi FOX ESS – podatkovni listi, priročniki in drugi dokumenti (splet, EN)
2 Potrebna oprema
- Reduxi Controller (nameščen in na spletu)
- Hibridni razsmernik FOX ESS G-Max, zagnan
- Povezava LAN razsmernika v isto omrežje kot Reduxi Controller (usmerjevalnik ali stikalo)
- Dostop do vmesnika razsmernika za spreminjanje omrežnih nastavitev in vrste upravljanja
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
3 Pregled sistema in ožičenje
Reduxi Controller in razsmernik komunicirata prek lokalnega omrežja. Dodatni prehod ni potreben. Usmerjevalnik sistem povezuje tudi z internetom.
Besedilni opis te slike

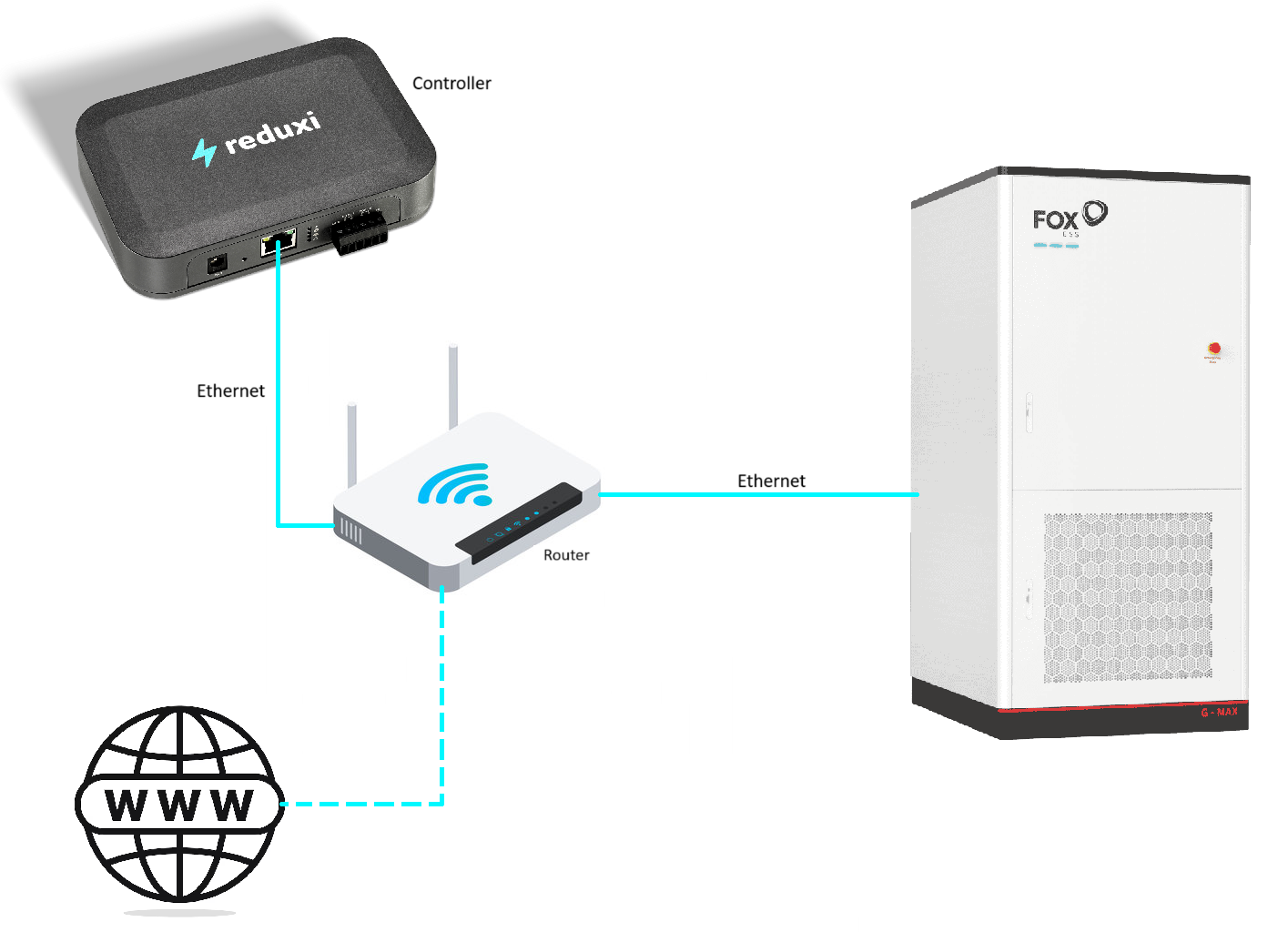

Diagram omrežne povezave. Zgoraj levo: krmilnik Reduxi (temno siv okvir z logotipom reduxi, oznaka 'Controller'), z Ethernet kablom (ciano črta, oznaka 'Ethernet'), ki gre navzdol do usmerjevalnika Wi-Fi (oznaka 'Router'). Od usmerjevalnika gre druga ciano črta z oznako 'Ethernet' desno do visoke bele omare z logotipom FOX ESS in oznako G-MAX (FOX ESS G-Max). Od usmerjevalnika gre črtkana ciano črta navzdol do ikone globusa z besedilom 'WWW' spodaj levo (internet).
| Povezava | Od | To | Opomba |
|---|---|---|---|
| LAN (Modbus TCP/IP) | Reduxi Controller | Usmerjevalnik / stikalo | Isto omrežje kot razsmernik |
| LAN (Modbus TCP/IP) | FOX ESS G-Max | Usmerjevalnik / stikalo | Vrata 502, statični naslov IP |
| LAN | Usmerjevalnik | Internet | Potreben za Reduxi Cloud in aplikacijo |
4 Nastavitev razsmernika
Preden se Reduxi lahko poveže, sta na razsmerniku potrebni dve nastavitvi. Obe se izvedeta neposredno v vmesniku razsmernika.
4.1 Nastavitev statičnega naslova IP
Besedilni opis te slike

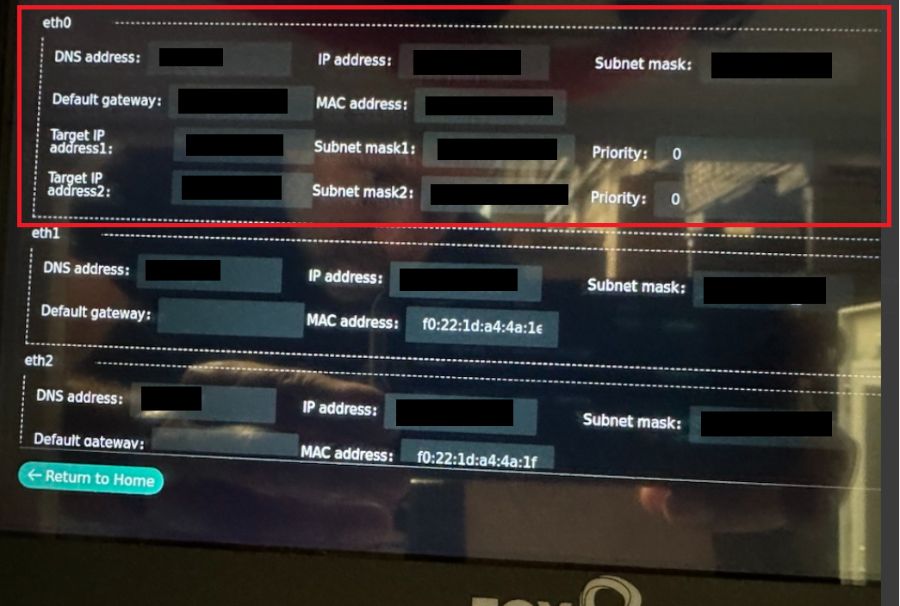

Fotografija temnega zaslona na dotik FOX ESS G-Max (logotip 'FOX' je spodaj delno viden), ki prikazuje stran z omrežnimi nastavitvami z odboji na steklu. Trije bloki: eth0 (označen z rdečim pravokotnikom), eth1 in eth2. Polja eth0: DNS address (počrnjeno), IP address (počrnjeno), Subnet mask (počrnjeno), Default gateway (počrnjeno), MAC address (počrnjeno), Target IP address1 (počrnjeno), Subnet mask1 (počrnjeno), Priority: 0, Target IP address2 (počrnjeno), Subnet mask2 (počrnjeno), Priority: 0. Polja eth1: DNS address (počrnjeno), IP address (počrnjeno), Subnet mask (počrnjeno), Default gateway (prazno), MAC address: f0:22:1d:a4:4a:1(zadnji znak odrezan). Polja eth2: DNS address (počrnjeno), IP address (počrnjeno), Subnet mask (počrnjeno), Default gateway (prazno), MAC address: f0:22:1d:a4:4a:1f. Turkizen gumb 'Return to Home' je spodaj levo.
4.2 Aktivacija daljinskega upravljanja
5 Prijava v spletni vmesnik Reduxi
Napravo dodate v Configuratorju, spletnem vmesniku Reduxi Controllerja. Ne dodajate je v sami aplikaciji Reduxi ali v Reduxi Cloud. Odprete ga lahko na dva načina:
Priporočeno
http://reduxi.local.Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
reduxi.app) odprite lokacijo, nato Manage location → OEM devices → Activate tunnel connection, potrdite z OK in počakajte približno 30 sekund. Nato kliknite Go to controller. Configurator se odpre v novem zavihku brez gesla.http://reduxi.local. Naslov IP najdete na seznamu naprav v usmerjevalniku ali v aplikaciji pod Reduxi devices.admin · Geslo admin (tovarniška privzeta vrednost). Če je bilo med namestitvijo spremenjeno, uporabite novo. To ni geslo vašega računa Reduxi.Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
To bi morali videti:
Besedilni opis te slike
Posnetek zaslona domače strani Reduxi Configurator. Levi meni z logotipom reduxi Configurator; razdelek Devices (razširjen) z vnosi Kostal Plenticore G2 IP=131, Kostal Plenticore G2 IP=133 in P1 WiFi / Ultra, nato gumba Add device in Add EEBUS device; spodaj: Strategies (+), Utility Rate Plan, Settings (+). Zgornja vrstica: naslov Home, zelena ikona povezave in zelena ikona oblaka desno. Glavni del: čas 14:53:27 in diagram energijskega toka s hišo v sredini, ki kaže 6.700 kW, Grid 0.000 kW, Solar 6.700 kW, Other 3.000 kW, Battery storage 0.000 kW in 3.700 kW, EV charger (črtica) in HVAC (črtica). Majhno besedilo noge spodaj desno.
admin ni vaš račun Reduxi. reduxi.local deluje samo v istem omrežju kot krmilnik.6 Dodajanje naprave v Reduxi
Najprej odprite Configurator, glejte Točka 5. Napravo dodate s čarovnikom v dveh korakih.
6.1 Osnovne nastavitve
FOX ESS G-Max. Obkljukajte strategije, v katerih naj razsmernik sodeluje, nato kliknite Next.Besedilni opis te slike
Posnetek zaslona seznama naprav v levem meniju Reduxi Configurator. Naslov 'Devices'. Vrstice od zgoraj navzdol (vsaka z majhno ikono, ki je komaj vidna): Heizstab Wärmepumpe; Iskraemeco AM550; Ochsner GMLW 9Plus; SolarEdge; SolarEdge Slave; Zaptec PRO; myPV. Pod seznamom gumba '+ Add device', označen z rdečim pravokotnikom, in '+ Add EEBUS device'.
Besedilni opis te slike

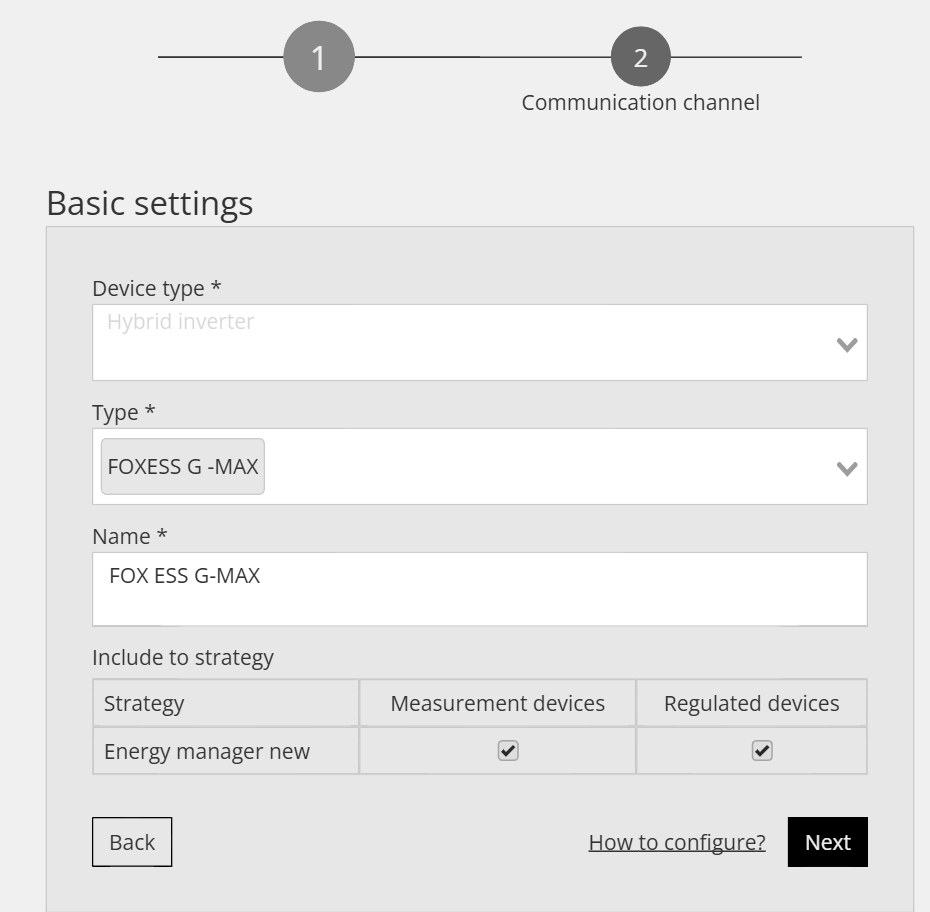

Posnetek zaslona čarovnika za dodajanje naprave v Reduxi Configurator, 'Basic settings'. Kazalnik korakov zgoraj: korak 1 in korak 2 (krog 2 z oznako 'Communication channel'). Device type *: Hybrid inverter (zatemnjeno besedilo). Type *: FOXESS G -MAX (izbrana oznaka). Name *: FOX ESS G-MAX. Tabela 'Include to strategy' s stolpci Strategy, Measurement devices, Regulated devices; vrstica 'Energy manager new': obe potrditveni polji obkljukani. Gumbi: Back (levo), povezava 'How to configure?' in Next (desno, črn).
6.2 Nastavitve komunikacije
Drugi korak nastavi komunikacijski kanal za Modbus TCP/IP med Reduxi Controllerjem in razsmernikom.
| Parameter | Vrednost |
|---|---|
| Povezava | TCP/IP |
| IP | Naslov IP razsmernika FOX ESS G-Max (statični naslov iz Točka 4.1). Scan for IP ga lahko poišče v omrežju. |
| Vrata |
502 (privzeto) |
| Extended IP recovery | Pustite vklopljeno (privzeto) |
| Modbus unit ID | Enak ID, kot je nastavljen na razsmerniku (privzeto 1) |
| Rated power of inverter | Glede na razsmernik (privzeto 100 kW) |
| Is electricity meter installed? / Is PV installed? | Nastavite glede na svoj sistem (obe sta privzeto vklopljeni) |
Besedilni opis te slike

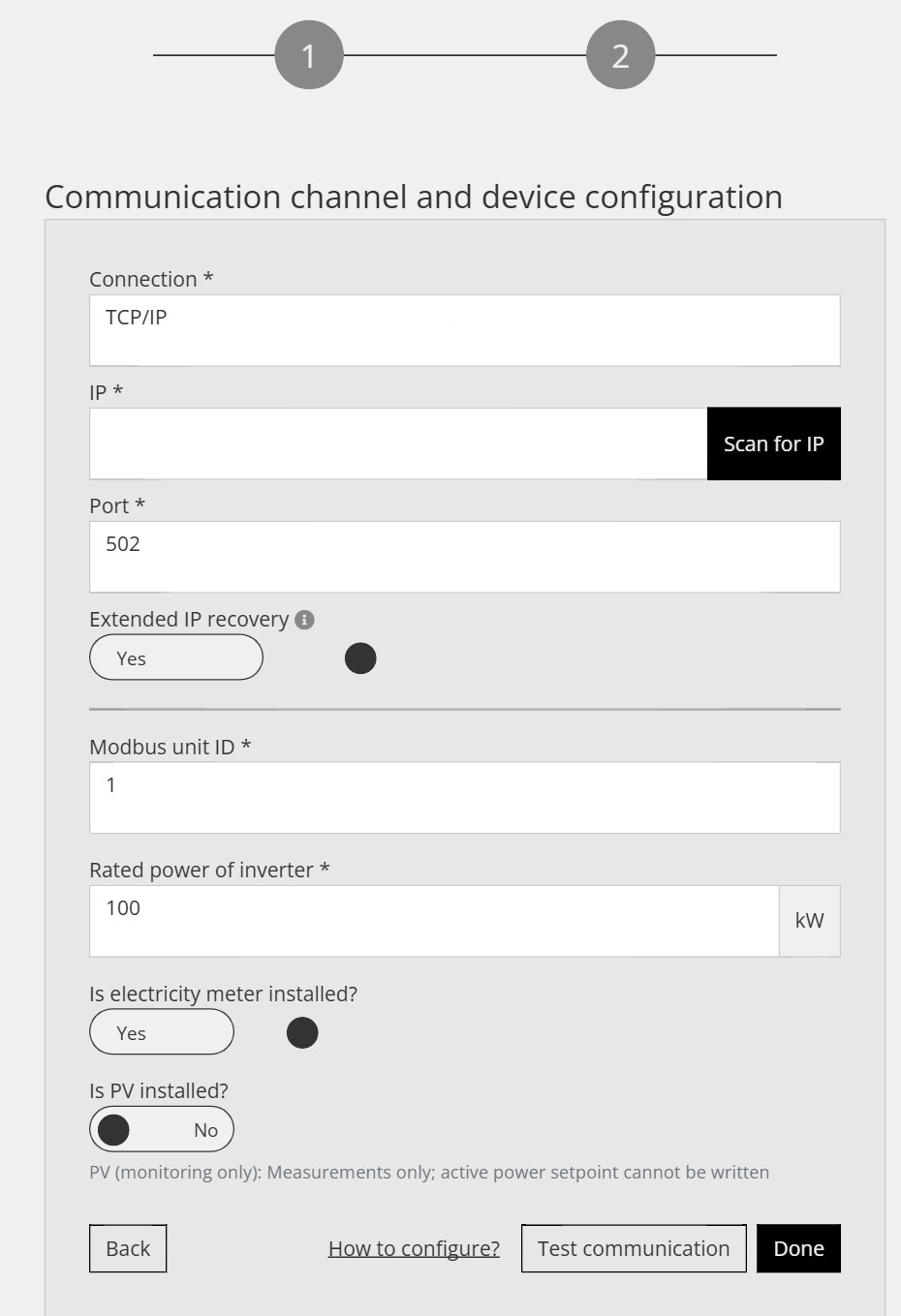

Posnetek zaslona čarovnika za dodajanje naprave v Reduxi Configurator, korak 2 od 2 (zgoraj dva oštevilčena kroga, krog 2 je trenutni korak). Naslov razdelka: 'Communication channel and device configuration'. Connection *: TCP/IP. IP *: prazno, s črnim gumbom 'Scan for IP'. Port *: 502. Extended IP recovery (z ikono z informacijo): stikalo Yes (vklopljeno). Modbus unit ID *: 1. Rated power of inverter *: 100, enota kW. Is electricity meter installed?: stikalo Yes (vklopljeno). Is PV installed?: stikalo No (izklopljeno); namig: 'PV (monitoring only): Measurements only; active power setpoint cannot be written'. Gumbi spodaj: Back (levo), povezava 'How to configure?', Test communication in Done (črn).
6.3 Preizkus komunikacije
Kliknite Test communication na dnu čarovnika. Enkrat preveri povezavo Modbus TCP/IP in ničesar ne shrani. Če je rezultat v redu, kliknite Done. Napravo ustvari šele Done.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.
Besedilni opis te slike
Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.
Besedilni opis te slike
Posnetek zaslona pogovornega okna Test communication v Reduxi Configurator (križec za zapiranje zgoraj desno, temen gumb Close spodaj desno). Zeleno besedilo v belem okviru: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Additional parameters: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (na sliki delno odrezano); PV_POWER_ACTIVE_MAX: 0.
Besedilni opis te slike
Posnetek zaslona pogovornega okna 'Test communication' v Reduxi Configurator s križcem za zapiranje zgoraj desno in črnim gumbom 'Close' spodaj desno. Besedilo rdeče: 'Unable to communicate with device.' Polje s podrobnostmi rdeče: 'Unable to communicate with 192.0.2.10 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network.' Nato: 'PING 192.0.2.10 (192.0.2.10) 56(84) bytes of data.' in '--- 192.0.2.10 ping statistics ---' in '2 packets transmitted, 0 received, 100% packet loss, time 1064ms'.
7 Preverjanje meritev
7.1 Preverjanje meritev
Odprite Devices → FOX ESS G-Max → Last measurements. Vrednosti kažejo, ali razsmernik komunicira pravilno.
Besedilni opis te slike
Posnetek zaslona strani 'Last measurements' naprave v Reduxi Configurator. Zavihki: Last measurements (aktiven), Analyze, Archive. Zgoraj desno: spustni seznam osveževanja 'Without refreshing' in gumb za osvežitev. Kartica 'Control type': gumba Auto (svetlozelen) in Manual (temen, izbran); časovna oznaka 14. 03. 2025 12:49:13. Vse spodnje vrednosti imajo časovno oznako 14. 03. 2025 12:49:01, razen če je navedeno drugače. Kartica PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: prazno (enota kW); enumeration.PV_STATE_NAME: CONNECTED. Kartica Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Kartica Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Kartica Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Kartica Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: prazno (kW); Grid export active power limit: prazno (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Kartica Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (časovna oznaka 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
7.2 Obnašanje upravljanja
Za upravljanje s strategijami Reduxi odprite Devices → FOX ESS G-Max v Reduxi Configuratorju in vrsto upravljanja nastavite na AUTO. Šele nato ukazi strategij vplivajo na baterijo.
Za zmanjšanje stroškov energije z dinamičnimi cenami in tarifami določite strategijo, kot je opisano v Strategije za Reduxi Controller. Ko je naprava dodana, jo lahko spremljate in upravljate v aplikaciji Reduxi.
✓ Povzetek
Priprava (Točke 1–3): Preverite informacije proizvajalca, Reduxi Controller in razsmernik povežite v isto omrežje ter si zapišite naslov IP razsmernika.
FOX ESS G-Max (Točka 4): Nastavite statični naslov IP in na razsmerniku aktivirajte daljinsko upravljanje.
Dodajanje v Reduxi (Točki 5–6): Odprite Configurator, dodajte Hybrid inverter vrste FOX ESS G-Max, vnesite IP, vrata 502, unit ID in nazivno moč, zaženite Test communication in kliknite Done.
Zagon (Točka 7): Preverite zadnje meritve in vrsto upravljanja nastavite na AUTO, da lahko strategije upravljajo baterijo.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Preizkus komunikacije ne uspe | Preverite, ali je naslov IP v Reduxi trenutni naslov razsmernika, ali so vrata 502 in ali se unit ID ujema z razsmernikom (privzeto 1). Krmilnik in razsmernik morata biti v istem omrežju, na razsmerniku pa mora biti aktivno daljinsko upravljanje (Točka 4.2). |
| Naprava po nekaj času ali po ponovnem zagonu usmerjevalnika preide v stanje brez povezave | Naslov IP razsmernika se je verjetno spremenil. Na razsmerniku nastavite statični naslov IP ali v usmerjevalniku rezervacijo DHCP (Točka 4.1) in novi naslov vnesite v Reduxi. |
| Ukazi strategij nimajo vpliva na baterijo | V Configuratorju vrsto upravljanja naprave nastavite na AUTO (Točka 7.2) in preverite, ali je na razsmerniku aktivno daljinsko upravljanje. |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo med namestitvijo spremenjeno. Vprašajte monterja. Geslo računa Reduxi tam ne deluje. |
reduxi.local se ne naloži |
Niste v istem omrežju. Uporabite naslov IP ali tunel. |
| Preizkus komunikacije ne uspe, naprava je brez povezave | Preverite dosegljivost, IP, vrata 1502 in unit ID 71 ter ali je Modbus na razsmerniku omogočen. |
