Kako povezati polnilnici ETREL INCH Pro in Core za električna vozila z Reduxi Controllerjem
Polnilnico Etrel INCH Pro ali INCH Core povežite z Reduxi Controllerjem prek Wi‑Fi z OCPP 1.6 JSON in jo dodajte v Configuratorju.
Besedilni opis te slike

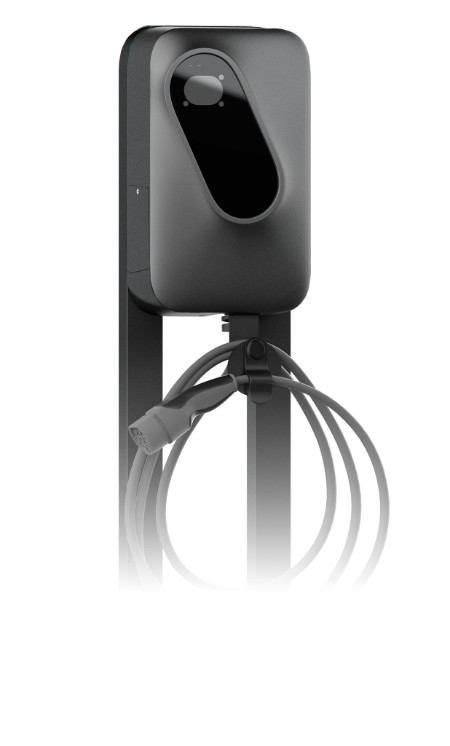

Fotografija stenske polnilnice za električna vozila na temno sivem stebru na beli podlagi. Ohišje je temno sivo z zaobljeno pravokotno sprednjo stranjo in črno ovalno steklenim poljem z majhnim svetlo sivim območjem indikatorja na vrhu. Polnilni kabel s priključkom je zvit v zanke na držalu pod ohišjem. Spodnji del slike prehaja v belo. Besedila ni.
1 Tehnična dokumentacija
Polnilnici Etrel INCH Pro in INCH Core se z Reduxi povežeta prek Wi‑Fi s protokolom OCPP 1.6 (JSON). Polnilnica se kot odjemalec poveže s strežnikom OCPP Reduxi Controllerja. V polnilnici vnesete URL strežnika, ki ga ustvari krmilnik, v Reduxi pa identiteto polnilne točke polnilnice.
Dokumenti proizvajalca:
- Spletna stran Etrel – informacije o izdelkih in kontakt (splet, EN)
- Prenosi Etrel – podatkovni listi, priročniki in drugi dokumenti (splet, EN)
2 Potrebna oprema
- Reduxi Controller (nameščen in na spletu)
- Polnilnica Etrel INCH Pro ali INCH Core, nameščena in povezana v vaše omrežje Wi‑Fi
- Polnilnica in Reduxi Controller v istem omrežju
- INCH Pro: računalnik s spletnim brskalnikom. INCH Core: pametni telefon z aplikacijo INCH Core
- Skrbniški dostop do polnilnice (glejte opombo spodaj)
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
3 Pregled sistema in ožičenje
Polnilnica in Reduxi Controller komunicirata prek lokalnega omrežja. Polnilnica se poveže v vaše omrežje Wi‑Fi in vzpostavi povezavo OCPP s krmilnikom.
| Povezava | Od | To | Opomba |
|---|---|---|---|
| LAN | Reduxi Controller | Usmerjevalnik / stikalo | Isto omrežje kot polnilnica |
| Wi‑Fi | Polnilnica Etrel INCH | Usmerjevalnik | Potrebno, preden je mogoče nastaviti OCPP |
| OCPP 1.6 JSON | Polnilnica Etrel INCH (odjemalec) | Reduxi Controller (strežnik) | URL strežnika ustvari krmilnik, glejte Točka 6.2 |
4 Nastavitev polnilnice
4.1 INCH Pro: nastavitve OCPP v brskalniku
Ko je polnilnica povezana v vaše omrežje Wi‑Fi, jo lahko odprete neposredno: v brskalnik vnesite naslov IP polnilnice (primer: 192.168.1.250) in se prijavite s skrbniškim dostopom polnilnice.
Besedilni opis te slike

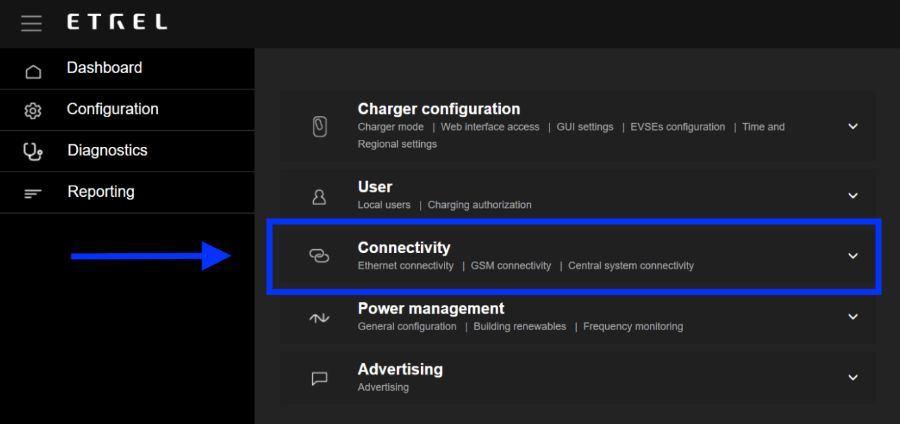

Posnetek zaslona spletnega vmesnika polnilnice ETREL, temna tema. Glava z ikono menija in logotipom ETREL. Levi meni: Dashboard, Configuration, Diagnostics, Reporting. V glavnem delu seznam strnljivih razdelkov: Charger configuration (Charger mode | Web interface access | GUI settings | EVSEs configuration | Time and Regional settings); User (Local users | Charging authorization); Connectivity (Ethernet connectivity | GSM connectivity | Central system connectivity); Power management (General configuration | Building renewables | Frequency monitoring); Advertising (Advertising). Razdelek Connectivity je označen z modrim pravokotnikom, modra puščica z območja levega menija kaže nanj.
Besedilni opis te slike

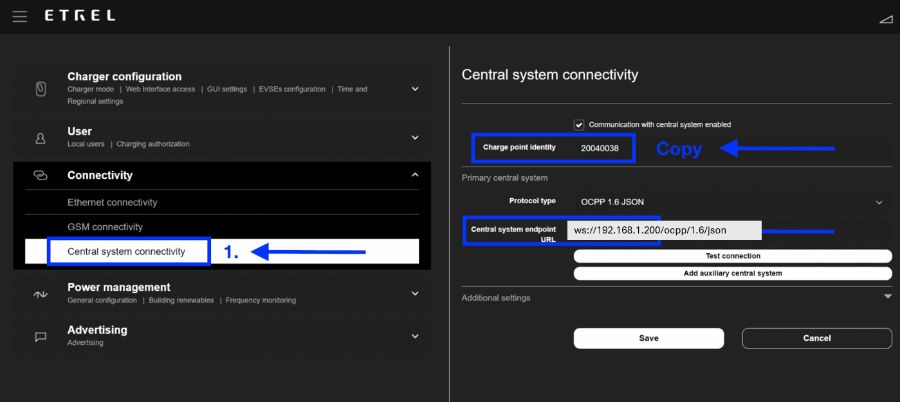

Posnetek zaslona spletnega vmesnika polnilnice ETREL, temna tema, stran Central system connectivity. Levo: razdelki menija Charger configuration, User, Connectivity (razširjen, z vnosi Ethernet connectivity, GSM connectivity in Central system connectivity), Power management, Advertising. Vnos Central system connectivity je poudarjen z modrim okvirjem, modro oznako 1. in puščico, ki kaže nanj. Desna plošča: naslov Central system connectivity; obkljukano polje Communication with central system enabled; Charge point identity: 20040038, v modrem okvirju, z modrim besedilom Copy in puščico, ki kaže na polje; Primary central system; Protocol type: OCPP 1.6 JSON; Central system endpoint URL: ws://192.168.1.200/ocpp/1.6/json, v modrem okvirju; gumba Test connection in Add auxiliary central system; strnjen razdelek Additional settings; gumba Save in Cancel.
4.2 INCH Core: dostopno geslo v aplikaciji
Polnilnica INCH Core ustvari lastno dostopno točko. Za nastavitev je treba odstraniti sprednji pokrov polnilnice, nato se dostopna točka ustvari samodejno. Polnilnico povežite v svoje omrežje Wi‑Fi, kot je opisano v dokumentaciji Etrel (glejte stran podpore Etrel v Točka 1).
Aplikacija INCH Core je na voljo za Android (Google Play) in iOS (App Store).
Besedilni opis te slike
Ikona aplikacije INCH Core: bel zaobljen kvadrat s črno obrisno risbo ovala v zaobljenem kvadratnem okvirju in zelenim znakom plus spodaj desno.
Besedilni opis te slike

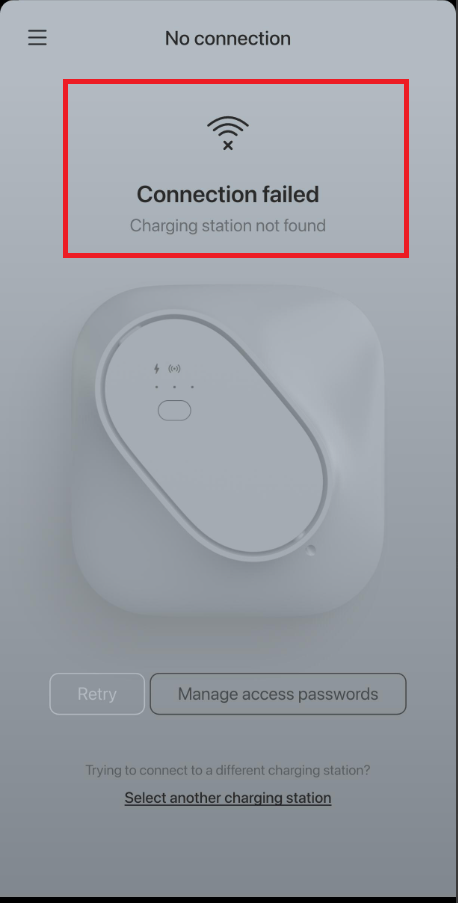

Posnetek zaslona mobilne aplikacije (INCH Core), zatemnjen videz. Zgornja vrstica: ikona menija (tri črte) levo, naslov No connection. Rdeč pravokotnik označuje blok s sporočilom: ikona Wi-Fi s križcem, krepko besedilo Connection failed, sivo besedilo Charging station not found. Spodaj: zbledela slika zaobljene kvadratne polnilne postaje z ovalno sprednjo ploščo, simbolom strele, simbolom brezžične povezave in majhnim gumbom. Spodnji del: dva gumba, Retry (zbledel) in Manage access passwords; nato besedilo Trying to connect to a different charging station? in podčrtana povezava Select another charging station.
Besedilni opis te slike

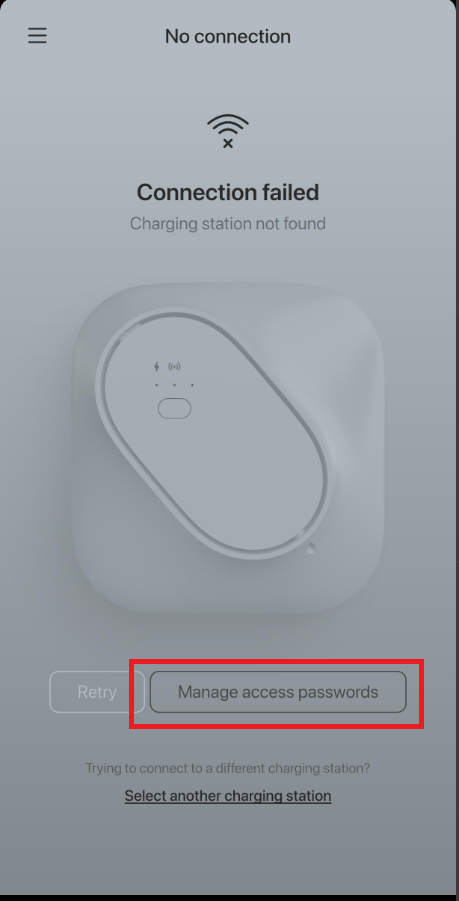

Posnetek zaslona mobilne aplikacije (INCH Core), zatemnjen videz. Zgornja vrstica: ikona menija (tri črte) levo, naslov No connection. Spodaj: ikona Wi-Fi s križcem, krepko besedilo Connection failed, sivo besedilo Charging station not found. Pod tem zbledela slika zaobljene kvadratne polnilne postaje z ovalno sprednjo ploščo, simbolom strele, simbolom brezžične povezave in majhnim gumbom. Spodnji del: dva gumba, Retry (zbledel) in Manage access passwords; gumb Manage access passwords je označen z rdečim pravokotnikom. Spodaj: besedilo Trying to connect to a different charging station? in podčrtana povezava Select another charging station.
Besedilni opis te slike

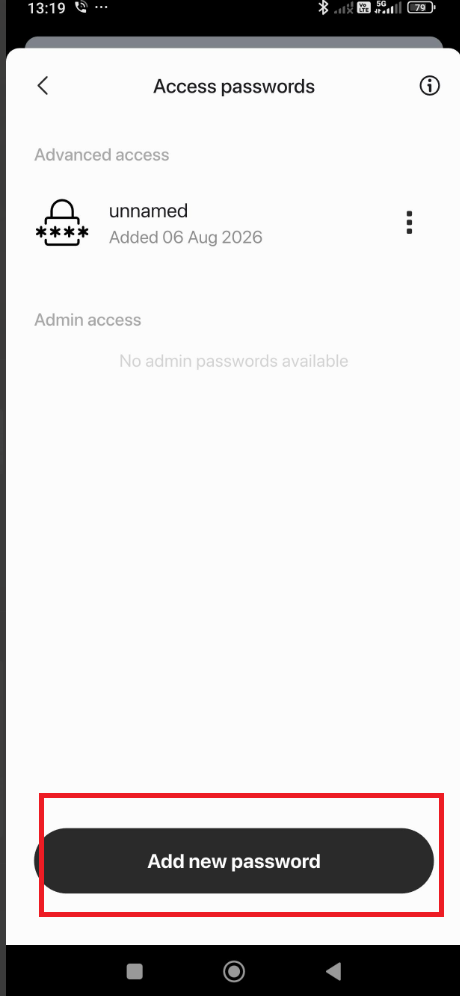

Posnetek zaslona telefona z aplikacijo INCH Core, plošča Access passwords. Statusna vrstica zgoraj: čas 13:19, ikona Bluetooth, ikone signala in baterija 79. Glava plošče: puščica nazaj, naslov Access passwords, ikona z informacijo. Razdelek Advanced access: en vnos z ikono ključavnice, ki prikazuje ****, ime unnamed, besedilo Added 06 Aug 2026 in meni s tremi pikami. Razdelek Admin access: besedilo No admin passwords available. Spodaj temen zaobljen gumb Add new password, označen z rdečim pravokotnikom, in navigacijska vrstica Android (kvadrat, krog, trikotnik nazaj).
5 Prijava v spletni vmesnik Reduxi
Napravo dodate v Configuratorju, spletnem vmesniku Reduxi Controllerja. Ne dodajate je v sami aplikaciji Reduxi ali v Reduxi Cloud. Odprete ga lahko na dva načina:
Priporočeno
http://reduxi.local.Besedilni opis te slike
Trije posnetki zaslona telefona z aplikacijo Reduxi drug ob drugem, temna tema, s svetlomodrimi oznakami in številkami korakov. Levo: nadzorna plošča z ikono menija, označeno s svetlomodrim okvirjem in oznako 2.; logotip reduxi; ikona zvonca; zavihka Real time data in Statistics; cena 5.76 EUR in temperatura 3.2 C; energijski tok z omrežjem 69.0 W, sonce 1.3 kW, hiša -1.25 kW, pralni stroj 1.1 kW, baterija -165.0 W s 67 % in dva neaktivna kroga z 0.0 W; spodnji zavihki Dashboard, Diagnostics, Device control, Settings. Sredina: stranski meni z logotipom reduxi, Number of locations: 2233, ikona iskanja, naslov Reduxi device management, vnosa Add Reduxi location in Reduxi devices (označen s svetlomodrim okvirjem in oznako 3.), spodaj My profile in About app. Desno: stran naprave s povezavo Back, sliko črne naprave Reduxi, statusom Connected, kartico Update available (New update is available for your Reduxi device., gumb Download and install update), kartico Connect to configurator z rdečo ikono ključa in besedilom Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network., gumbom Activate tunnel connection (označen s svetlomodrim okvirjem in oznako 4.) ter kartico Unit details s poljem Unit ID (odrezano).
Besedilni opis te slike
Dva posnetka zaslona telefona drug ob drugem, oba s svetlomodrimi okvirji in številkami korakov. Levo (temnomodri zaslon aplikacije Reduxi): povezava Back; slika črne naprave Reduxi z dvema vratoma Ethernet in priključno sponko; status Connected z ikono Wi-Fi; kartica Update available z besedilom New update is available for your Reduxi device. in gumbom Download and install update; kartica Connect to configurator (ikona ključa) z besedilom Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network. in gumbom Open configurator, obrobljenim s svetlomodro in označenim s 5.; pod njim kartica Unit details s poljem Unit ID (spodaj odrezano). Desno (označeno s 6., obrobljeno s svetlomodro): spletna stran z zgornjo vrstico Tunnel connection (puščica nazaj in ikona osveževanja), levo vrstico z ikonami (strela, ikona čipa naprave izbrana, strela, stolpčni diagram, zobnik), naslovom strani Home z zeleno ikono povezave, sporočilom New patch available. Click here to apply. s križcem za zapiranje, časom 09:12:56 in diagramom energijskega toka: ikona daljnovoda omrežje 0.000 kW, ikona sonca 1.700 kW, v sredini hiša 1.700 kW, ikona pralnega stroja 0.900 kW, ikona baterije 67 % z 0.000 kW in 0.800 kW, ikona avtomobila in ikona toplotne črpalke, vsaka s črtico. Pod diagramom temna oznaka Energy manager.
reduxi.app) odprite lokacijo, nato Manage location → OEM devices → Activate tunnel connection, potrdite z OK in počakajte približno 30 sekund. Nato kliknite Go to controller. Configurator se odpre v novem zavihku brez gesla.http://reduxi.local. Naslov IP najdete na seznamu naprav v usmerjevalniku ali v aplikaciji pod Reduxi devices.admin · Geslo admin (tovarniška privzeta vrednost). Če je bilo med namestitvijo spremenjeno, uporabite novo. To ni geslo vašega računa Reduxi.Besedilni opis te slike
Posnetek zaslona okna brskalnika s prijavno stranjo Reduxi Configurator. Naslovna vrstica (označena s svetlomodrim okvirjem in povečana v drugem svetlomodrem okvirju pod njo) prikazuje opozorilo Not secure in naslov reduxi.local. Svetlomodra črta povezuje naslovno vrstico s povečanim okvirjem. Stran ima zgoraj levo logotip reduxi Configurator in svetlosivo črtno ilustracijo hiše s sončnimi paneli na strehi, stenske polnilne enote, električnega avtomobila in polnilnega stebrička. Na sredini je pogovorno okno Login z jezikovnim spustnim seznamom (English), poljem za uporabniško ime z ikono osebe, poljem za geslo z ikono ključavnice in ikono očesa ter temnim gumbom Login. Besedila v poljih so zelo majhna.
To bi morali videti:
Besedilni opis te slike
Posnetek zaslona domače strani Reduxi Configurator. Levi meni z logotipom reduxi Configurator; razdelek Devices (razširjen) z vnosi Kostal Plenticore G2 IP=131, Kostal Plenticore G2 IP=133 in P1 WiFi / Ultra, nato gumba Add device in Add EEBUS device; spodaj: Strategies (+), Utility Rate Plan, Settings (+). Zgornja vrstica: naslov Home, zelena ikona povezave in zelena ikona oblaka desno. Glavni del: čas 14:53:27 in diagram energijskega toka s hišo v sredini, ki kaže 6.700 kW, Grid 0.000 kW, Solar 6.700 kW, Other 3.000 kW, Battery storage 0.000 kW in 3.700 kW, EV charger (črtica) in HVAC (črtica). Majhno besedilo noge spodaj desno.
admin ni vaš račun Reduxi. reduxi.local deluje samo v istem omrežju kot krmilnik.6 Dodajanje naprave v Reduxi
Najprej odprite Configurator, glejte Točka 5. Povezava OCPP deluje le, če imata polnilnica in Reduxi isto identiteto in isti URL strežnika.
6.1 Osnovne nastavitve
Besedilni opis te slike
Posnetek zaslona stranske vrstice Reduxi Configurator. Glava: logotip reduxi Configurator. Razdelek Devices (z ikono minus) navaja: Iskraemeco AM550 (ikona daljnovoda) in dva vnosa z ikonama sonca brez vidnih imen. Spodaj je gumb Add device z znakom plus, označen s ciano pravokotnikom.
Besedilni opis te slike
Posnetek zaslona čarovnika za dodajanje naprave v Reduxi Configurator, korak 1 Basic settings. Kazalnik napredka s tremi koraki: 1 Basic settings (aktiven, črn krog), 2 Communication channel (siv), 3 Advanced settings (siv). Naslov Basic settings. Polja: Device type *: prazen spustni seznam; Type *: prazen spustni seznam (zatemnjen); Name *: prazno. Gumba: Back (obrobljen) in Next (črn).
6.2 Nastavitve komunikacije
Drugi korak nastavi komunikacijski kanal za OCPP. Najprej vnesite Device identifier, identiteto polnilne točke, ki ste jo kopirali iz polnilnice (Točka 4.1). OCPP server URL ustvari Reduxi Controller in je prikazan v komunikacijskem kanalu. Kopirajte ga v polje backend server polnilnice. Primer: ws://192.168.1.200/ocpp/1.6/json/
Besedilni opis te slike
Posnetek zaslona čarovnika za dodajanje naprave v Reduxi Configurator, korak 2 Communication channel (kazalnik napredka: 1 Basic settings in 2 Communication channel aktivna, 3 Advanced settings siv). Naslov: Communication channel and device configuration. Polja: Device identifier *: my_station_ID1 (kazalec v polju); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32, z namigom In effect when manual override is selected; Forward communication to backend OCPP server: prazno; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (zatemnjeno polje samo za branje z ikono za kopiranje). Gumbi: Back, Test communication (označen s svetlomodrim pravokotnikom) in Next (črn).
6.3 Preizkus komunikacije
Kliknite Test communication spodaj desno v komunikacijskem kanalu. Enkrat preveri povezavo OCPP in ničesar ne shrani. Če je rezultat v redu, kliknite Done. Napravo ustvari šele Done.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice z gumbi obrazca Reduxi Configurator na svetlosivem ozadju. Levo: gumb Back. Desno: gumb Test communication, označen s svetlomodrim pravokotnikom, ob njem črn gumb Done.
Besedilni opis te slike
Posnetek zaslona obrazca Communication channel and device configuration v Reduxi Configurator. Polja: Connection *: TCP/IP (spustni seznam); IP *: 192.168.50.243, s črnim gumbom Scan for IP; Port *: 502, s črnim gumbom Test port; Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno, črn). Gumb Done je označen s svetlomodrim pravokotnikom.
Možni so trije rezultati:
Besedilni opis te slike
Posnetek zaslona pogovornega okna z naslovom "Test communication" z gumbom za zapiranje (x) zgoraj desno nad zatemnjenim obrazcem. Zeleno besedilo: "Successful readout from device". Vrednosti: Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Import active power: 0.0 W; Max. active power: 22080.0 W; Max. current per phase: 32.0 A; Min. active power: 0 W; State name: AVAILABLE. Gumb spodaj desno: Close.
Besedilni opis te slike
Posnetek zaslona pogovornega okna z naslovom "Test communication" z gumbom za zapiranje (x) zgoraj desno nad zatemnjenim obrazcem. Prvo polje: "Unable to communicate with device." Drugo polje: "Number of devices found on OCPP - JSON 1.6: 1" in "Device identifier: GaroCS-43A4DB2076B80". Gumb spodaj desno: Close. Za pogovornim oknom zatemnjen obrazec prikazuje oznaki "Energy counter" na vrhu in "Forward communication to backend OCPP server" spodaj.
Besedilni opis te slike
Posnetek zaslona pogovornega okna z naslovom "Test communication" z gumbom za zapiranje (x) zgoraj desno nad zatemnjeno stranjo. Prvo polje: "Unable to communicate with device." Drugo polje: "Number of devices found on OCPP - JSON 1.6: 0". Gumb spodaj desno: Close.
7 Preverjanje meritev
7.1 Preverjanje meritev
Odprite Devices → your charger → Last measurements. Vrednosti kažejo, ali polnilnica komunicira pravilno.
Besedilni opis te slike
Posnetek zaslona strani z meritvami polnilnice s sivimi ploščami. Plošča Control type: gumbi Auto (izbran, svetlomodr), Manual, Off, Boost; časovna oznaka 02. 10. 2024 15:47:17. Plošča Current: Current L1 0.00 A; Current L2 0.00 A; Current L3 0.00 A; Max. current per phase 32.00 A; Per phase current setpoint 6.00 A. Plošča Power: Import - active power 0.0 kW; Max. active power 22.1 kW; Min. active power 0.0 kW. Plošča Energy: Import active energy 5,104.5 kWh. Plošča Other: Communication error OFF; Control type AUTO; Error OFF; State name CABLE_UNPLUGGED. Ob vsaki vrednosti je majhna časovna oznaka (02. 10. 2024, 15:47:17 ali 15:47:16 pri Communication error).
7.2 Obnašanje upravljanja
Ko je polnilnica dodana, lahko sodeluje v strategijah Reduxi, ki ste jih obkljukali v čarovniku, glejte Strategije za Reduxi Controller. Polnilnico lahko spremljate v aplikaciji Reduxi Cloud.
✓ Povzetek
Priprava (Točke 1–3): Preverite informacije proizvajalca in polnilnico povežite v svoje omrežje Wi‑Fi. Polnilnica in Reduxi Controller morata biti v istem omrežju.
Polnilnica Etrel (Točka 4): Odprite polnilnico (INCH Pro v brskalniku, INCH Core v aplikaciji), URL strežnika Reduxi prilepite v polje backend server in kopirajte identiteto polnilne točke.
Dodajanje v Reduxi (Točki 5–6): Odprite Configurator, dodajte polnilnico za električna vozila vrste OCPP 1.6 - JSON, identiteto polnilne točke vnesite kot identifikator naprave, zaženite Test communication in kliknite Done.
Zagon (Točka 7): Preverite zadnje meritve in izberite strategije, v katerih naj polnilnica sodeluje.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Unable to communicate with device 1 | Identifikator naprave v Reduxi ni nastavljen ali se razlikuje od identitete polnilne točke polnilnice. Identiteto znova kopirajte iz polnilnice (Točka 4.1) in jo vnesite v komunikacijski kanal (Točka 6.2). |
| No device with OCPP 1.6 communication is found | Polnilnica ne doseže strežnika OCPP krmilnika. Preverite URL strežnika backend v polnilnici (Točka 4.1), da je polnilnica povezana v Wi‑Fi ter da sta polnilnica in krmilnik v istem omrežju. |
| Ne morem se prijaviti v polnilnico | Skrbniško uporabniško ime in geslo sta skriti vrednosti, posredovani med namestitvijo. Obrnite se na support@reduxi.zendesk.com. |
| Polnilnica po ponovnem zagonu usmerjevalnika izgubi povezavo | Naslov IP Reduxi Controllerja se je verjetno spremenil, zato URL strežnika v polnilnici ni več veljaven. Krmilniku dodelite stalni naslov IP in posodobite URL. |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo med namestitvijo spremenjeno. Vprašajte monterja. Geslo računa Reduxi tam ne deluje. |
reduxi.local se ne naloži |
Niste v istem omrežju. Uporabite naslov IP ali tunel. |
| Preizkus komunikacije ne uspe, naprava je brez povezave | Preverite dosegljivost, IP, vrata 1502 in unit ID 71 ter ali je Modbus na razsmerniku omogočen. |
